Инструмент [ЗУШМ-180-1800П_z01]

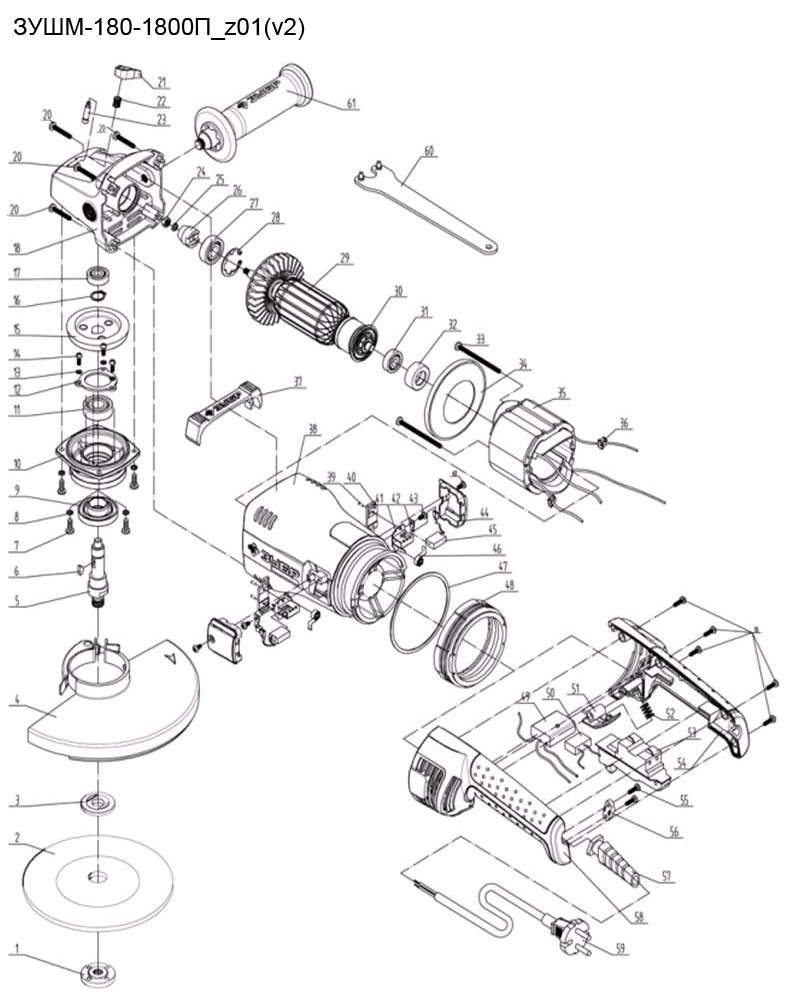

Схема сборки и запчасти Инструмент [ЗУШМ-180-1800П_z01]

№	Наименование	Артикул	Цена
1	Фланец прижимной внешний M14 (U353-115-001)	U353-115-001	111.07
3	Фланец внутренний D14 Ls17.5 (U353-001-420)	U353-001-420	117.1
4	Кожух диска (U503-181-004)	U503-181-004	-
5	Шпиндель D24x84 (U503-181-005)	U503-181-005	448.8
6	Шпонка сегментная 13x5x4 (U353-115-006)	U353-115-006	126.48
7	Винт M5x19 (UM01-000-037)	UM01-000-037	103.05
8	Шайба-гровер D5 (UM04-001-003)	UM04-001-003	103.05
9	Кольцо пылезащитное (U503-181-009)	U503-181-009	206.1
10	Крышка корпуса редуктора (U503-181-010)	U503-181-010	618.31
11	Подшипник шариковый 6202 открытый (35х15х11) n/n (U009-620-200)	U009-620-200	394.08
12	Фиксатор подшипника шпинделя D42xh2,2 (U253-235-013)	U253-235-013	103.05
13	Шайба-гровер D4 (UM04-001-002)	UM04-001-002	103.05
14	Винт M4x14 РН2 (UM01-000-018)	UM01-000-018	103.05
15	Шестерня ведомая D57хL19хZ39 (U253-120-016)	U253-120-016	577.09
16	Кольцо разжимное D13 #F (UM06-001-005)	UM06-001-005	103.05
17	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
18	Корпус редуктора (U503-181-018)	U503-181-018	927.47
18	Корпус редуктора усиленный (U503-181-018-2)	U503-181-018-2	963.79
20	Саморез 5x28 РН2 #F (UM02-000-079)	UM02-000-079	-
21	Кнопка стопора 25х26х11 (U503-181-021)	U503-181-021	105.36
22	Пружина стопора D9xh13 (U503-140-023)	U503-140-023	103.05
23	Стопор D7x25.6 (U503-140-022)	U503-140-022	124.5
24	Гайка М8 автогровер (UM05-001-008)	UM05-001-008	102
26	Шестерня ведущая D20 h16.7 Z12 (U503-181-026)	U503-181-026	288.24
27	Подшипник шариковый 6200-2RS (30x10x9) n/n (U009-620-0RS)	U009-620-0RS	270.21
28	Кольцо стопорное сжимное D34 (UM06-002-002)	UM06-002-002	104.04
29	Ротор КДС D55x48 (U503-181-029)	U503-181-029	4 122.06
30	Кольцо пылезащитное D29 (U503-181-030)	U503-181-030	126.48
31	Подшипник шариковый 629-2Z (26х9х8) OG (U009-629-RS0)	U009-629-RS0	317.22
32	Втулка подшипника 629 резиноваяD30x9 (U253-235-032)	U253-235-032	147.22
33	Саморез 5x74 РН2 #F (UM02-000-062)	UM02-000-062	-
34	Диффузор D87.5х51 (U503-181-034)	U503-181-034	102
35	Статор D55x80 (U503-181-035)	U503-181-035	3 188.62
36	Катушка индукционная ферромагнитная (U253-120-055)	U253-120-055	103.05
37	Накладка резиновая (U503-181-037)	U503-181-037	-
38	Корпус двигателя (U503-181-038)	U503-181-038	1 648.83
41	Щеткодержатель c пружиной (U503-181-041)	U503-181-041	353.24
42	Клемма (U503-181-042)	U503-181-042	103.05
43	Саморез 4x12 PH2 (UM02-000-018)	UM02-000-018	103.05
44	Крышка щеткодержателя (U503-181-044)	U503-181-044	102
45	Щетка графитовая (пара) 7х12х19 (U503-181-045-W)	U503-181-045-W	167
47	Шайба пластиковая (U503-181-047)	U503-181-047	206.1
48	Вставка амортизационная (U503-181-048)	U503-181-048	721.36
49	Блок плавного пуска SF-16/D3 16A 250V~ 50Hz (V000-004-294)	V000-004-294	512.16
50	Конденсатор 0,47 M х2 40/085/21C 275V~ (U503-181-050)	U503-181-050	-
51	Кнопка фиксатора (U503-181-051)	U503-181-051	309.15
52	Пружина (U503-181-052)	U503-181-052	206.1
53	Выключатель S230B 12(12)A 250V ~ 5E4 (V000-003-265)	V000-003-265	612
54	Ручка правая часть (U503-181-054)	U503-181-054	1 648.83
55	Саморез 4x18 PH2 (UM02-000-027)	UM02-000-027	103.05
56	Прижим шнура (U503-181-056)	U503-181-056	-
57	Воротник шнура (U098-004-025)	U098-004-025	103.05
58	Ручка левая часть (U503-181-058)	U503-181-058	1 648.83
59	Шнур сетевой Rubber 2x1,0мм, 3м (U099-004-006-3)	U099-004-006-3	412.2
61	Ручка боковая дополнительная (U503-210-019)	U503-210-019	309.15
