Инструмент [ЗУШМ-230-2100П]

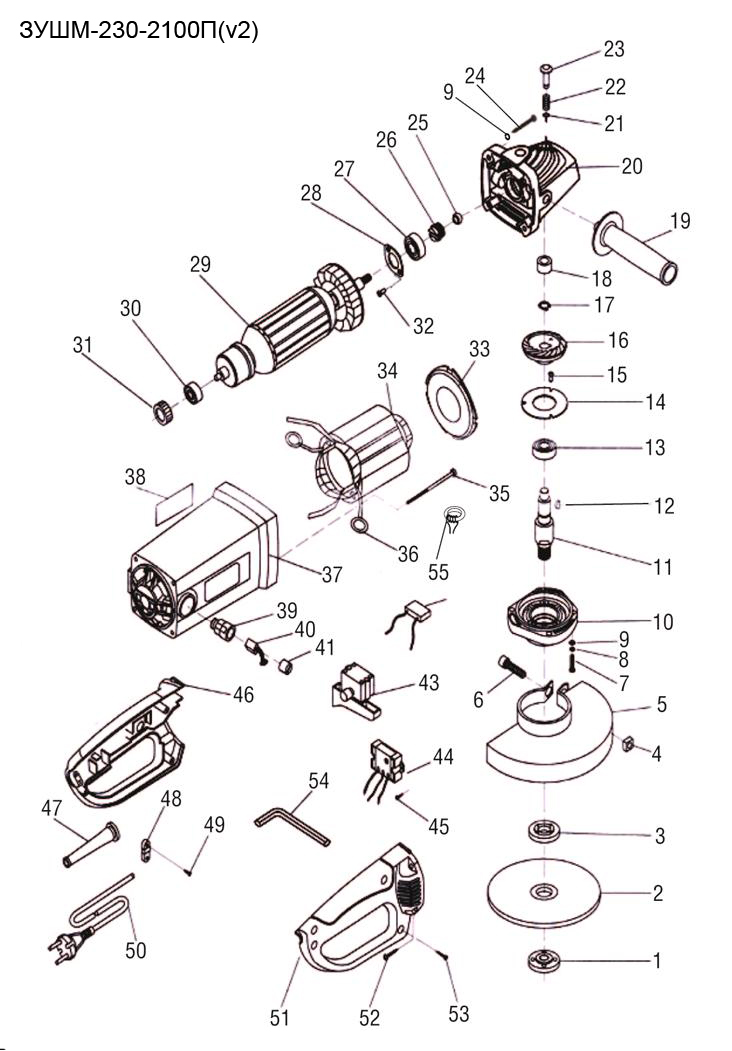

Схема сборки и запчасти Инструмент [ЗУШМ-230-2100П]

№	Наименование	Артикул	Цена
1	Фланец прижимной внешний M14 (U353-115-001)	U353-115-001	111.07
3	Фланец внутренний D16 Ls17.5 (U353-001-617)	U353-001-617	103.05
4	Гайка M6 (квадрат) (UM05-002-001)	UM05-002-001	103.05
5	Кожух диска (U203-205-005)	U203-205-005	309.15
6	Винт M6x30 (UM01-000-050)	UM01-000-050	104.04
7	Винт M5x16 PH2 (UM01-000-035)	UM01-000-035	103.05
8	Шайба-гровер D5 (UM04-001-003)	UM04-001-003	103.05
9	Шайба D5 #F (UM04-000-003)	UM04-000-003	103.05
10	Крышка корпуса редуктора (U503-210-010)	U503-210-010	309.15
11	Шпиндель D14мм (U503-210-011)	U503-210-011	309.15
12	Шпонка сегментная 13x5x4 (U353-115-006)	U353-115-006	126.48
13	Подшипник шариковый 6202-2RS (35x15x11) n/n (U009-620-2RS)	U009-620-2RS	206.1
14	Фиксатор подшипника шпинделя D42xh2,2 (U253-235-013)	U253-235-013	103.05
15	Винт M4x10 PH2 (UM01-000-011)	UM01-000-011	104.04
16	Шестерня ведомая D65 Z37 (U503-210-016)	U503-210-016	721.36
17	Кольцо разжимное D13 #F (UM06-001-005)	UM06-001-005	103.05
18	Подшипник игольчатый 7941/10 (16х10х10) (U010-794-110)	U010-794-110	206.1
19	Ручка боковая дополнительная (U503-210-019)	U503-210-019	309.15
20	Корпус редуктора (U503-210-020)	U503-210-020	1 236.62
21	Кольцо стопорное D6 #F (UM06-000-005)	UM06-000-005	103.05
22	Пружина стопора (U503-210-022)	U503-210-022	103.05
23	Стопор (U503-210-023)	U503-210-023	206.1
24	Саморез 5x39 РН2 #F (UM02-000-057)	UM02-000-057	-
25	Гайка M8 (автогровер) (UM05-001-003)	UM05-001-003	103.05
26	Шестерня ведущая под шлиц D20х15 Z9 (U503-210-026)	U503-210-026	721.36
27	Подшипник шариковый 6001-2Z (28х12х8) CHFZ (U009-600-1RS)	U009-600-1RS	309.15
28	Фиксатор подшипника (U203-205-027)	U203-205-027	103.05
29	Ротор (U503-210-029)	U503-210-029	3 091.55
30	Подшипник шариковый 629-2Z (26х9х8) OG (U009-629-RS0)	U009-629-RS0	317.22
31	Втулка подшипника 629 резиноваяD30x9 (U253-235-032)	U253-235-032	147.22
32	Винт M4x15 (UM01-000-019)	UM01-000-019	103.05
33	Защита статора (U203-205-033)	U203-205-033	103.05
34	Статор не маркированный (U203-205-034-N)	U203-205-034-N	2 061.03
35	Саморез 4x92 РН2 #F (UM02-000-050)	UM02-000-050	-
36	Кольцо щеткодержателя (U203-235-039)	U203-235-039	206.1
37	Корпус двигателя (U203-205-037)	U203-205-037	515.25
39	Щеткодержатель (U203-205-039)	U203-205-039	202.06
40	Щетка графитовая (пара) 7х13х13 (U203-205-040-W)	U203-205-040-W	313
41	Крышка щеткодержателя (U203-205-041)	U203-205-041	103.05
42	Конденсатор 0,33мкф (U353-115-041)	U353-115-041	103.05
43	Выключатель FA4-12/2D 12A 250V (U203-205-043)	U203-205-043	798.13
44	Блок плавного пуска AOTE XS-12/D3 12(12)A AC250V (U203-205-044)	U203-205-044	618.31
45	Саморез 4x12 PH2 (UM02-000-018)	UM02-000-018	103.05
46	Ручка левая часть (U203-205-045)	U203-205-045	309.15
47	Воротник шнура #F (U098-002-001)	U098-002-001	103.05
48	Прижим шнура (U253-235-055)	U253-235-055	103.05
49	Саморез 4x17 РН2 (UM02-000-026)	UM02-000-026	103.05
50	Шнур сетевой резин. 2x1,5мм 2м #F (U099-004-008)	U099-004-008	309.15
51	Ручка правая часть (U203-205-050)	U203-205-050	309.15
52	Саморез 4x20 (UM02-000-065)	UM02-000-065	103.05
53	Саморез 5x28 РН2 #F (UM02-000-079)	UM02-000-079	-
55	Катушка индукторная (U253-235-051)	U253-235-051	103.05
б/н	Ротор без крыльчатки (U503-210-029-W)	U503-210-029-W	-
б/н	Крыльчатка #F (U203-205-029-F)	U203-205-029-F	103.05
