Инструмент [ЗУШМ-230-2350П]

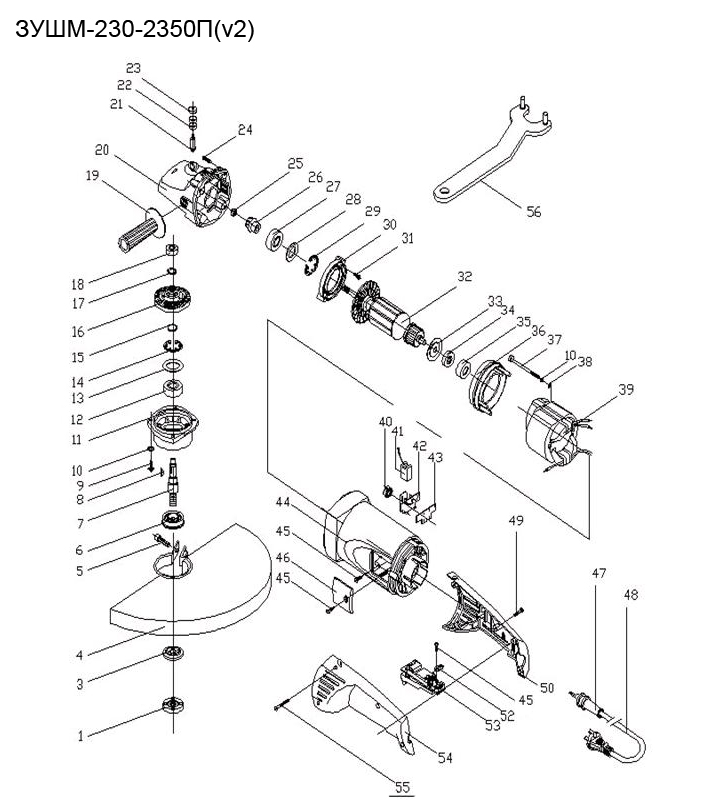

Схема сборки и запчасти Инструмент [ЗУШМ-230-2350П]

№	Наименование	Артикул	Цена
1	Фланец прижимной внешний M14 (U353-115-001)	U353-115-001	111.07
3	Фланец внутренний D14 Ls17.5 (U353-001-417)	U353-001-417	103.05
4	Кожух диска (U503-235-004)	U503-235-004	-
5	Болт M8х36 (UM03-000-020)	UM03-000-020	-
6	Шайба пылезащитная (U503-235-006)	U503-235-006	-
7	Шпиндель D14мм (U503-235-007)	U503-235-007	510.8
8	Шпонка сегментная 13x5x4 (U353-115-006)	U353-115-006	126.48
9	Винт M5x16 PH2 (UM01-000-035)	UM01-000-035	103.05
10	Шайба-гровер D5 (UM04-001-003)	UM04-001-003	103.05
11	Крышка корпуса редуктора (U503-235-011)	U503-235-011	405.45
12	Подшипник шариковый 6203-2Z (40х17х12) BY (U009-620-3RS)	U009-620-3RS	370.76
13	Шайба D39,5 d26 h1,8 (U503-235-013)	U503-235-013	-
14	Кольцо стопорное DIN-984 D43,5 (UM06-003-001)	UM06-003-001	-
15	Кольцо пружинное D21 d14,2 (U503-235-015)	U503-235-015	-
16	Шестерня ведомая (U503-235-016)	U503-235-016	1 213.14
17	Кольцо разжимное D13 #F (UM06-001-005)	UM06-001-005	103.05
18	Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS)	U009-600-0RS	330.31
19	Ручка боковая дополнительная (U503-210-019)	U503-210-019	309.15
20	Корпус редуктора (U503-235-020)	U503-235-020	2 024.03
21	Стопор (U503-235-021)	U503-235-021	102
22	Пружина стопора (U503-235-022)	U503-235-022	102
23	Кнопка стопора (U503-235-023)	U503-235-023	63.85
24	Саморез 5х34 РН2 (UM02-000-112)	UM02-000-112	-
25	Гайка М8 (UM05-900-002)	UM05-900-002	103.05
26	Шестерня ведущая под шлиц (U503-235-026)	U503-235-026	1 012.03
27	Подшипник шариковый 6300-2RS (35х10х11) CW (U009-630-0RS)	U009-630-0RS	358.84
28	Шайба D38,5 d23 h1,4 (U503-235-028)	U503-235-028	-
29	Кольцо стопорное DIN-984 D41 (UM06-003-002)	UM06-003-002	-
30	Рассекатель (U503-235-030)	U503-235-030	-
31	Винт M4x12 (UM01-000-015)	UM01-000-015	103.05
32	Ротор КД D54.3x55.6 (U503-235-032)	U503-235-032	3 915.96
33	Кольцо пылезащитное (U503-235-033)	U503-235-033	-
34	Подшипник шариковый 6200-2RS (30x10x9) n/n (U009-620-0RS)	U009-620-0RS	270.21
35	Втулка-амортизатор (U503-235-035)	U503-235-035	-
36	Защита статора (U503-235-036)	U503-235-036	-
37	Саморез 5х71 РН2 (UM02-000-135)	UM02-000-135	-
39	Статор (U503-235-039)	U503-235-039	3 091.55
40	Пружина щеткодержателя (U203-210-044)	U203-210-044	103.05
41	Щетка графитовая (пара) 6.5х16х23 (U503-235-041-W)	U503-235-041-W	247.26
42	Щеткодержатель (U503-235-042)	U503-235-042	397.5
43	Изолятор (U203-210-041)	U203-210-041	103.05
44	Корпус двигателя (U503-235-044)	U503-235-044	810.89
45	Саморез 4x16 (UM02-000-024)	UM02-000-024	103.05
46	Крышка щеткодержателя (U503-235-046)	U503-235-046	201.14
47	Воротник шнура (U098-004-021)	U098-004-021	102.16
48	Шнур сетевой резин. 2x1,5мм 2м #F (U099-004-008)	U099-004-008	309.15
50	Ручка правая часть (U503-235-050)	U503-235-050	405.45
52	Прижим шнура (U503-235-052)	U503-235-052	108.1
53	Выключатель JIABEN FA7-12/2(B) 12(10)/ 250V~ 5E4 (U503-235-053)	U503-235-053	798.13
54	Ручка левая часть (U503-235-054)	U503-235-054	405.45
55	Саморез 4x19 PH2 (UM02-000-066)	UM02-000-066	103.05
57	Втулка-амортизатор (U503-235-057)	U503-235-057	-
58	Блок плавного пуска RT230-12A 12A 230V~ (U503-235-058)	U503-235-058	909.87
59	Катушка индукторная (U253-235-051)	U253-235-051	103.05
