Инструмент [ЗЦПБ-490-450]

Артикул:

ЗЦПБ-490-450

Производитель:

нет информации

Цена:

по запросу

Количество:

шт.

Добавить в корзину Запчасти

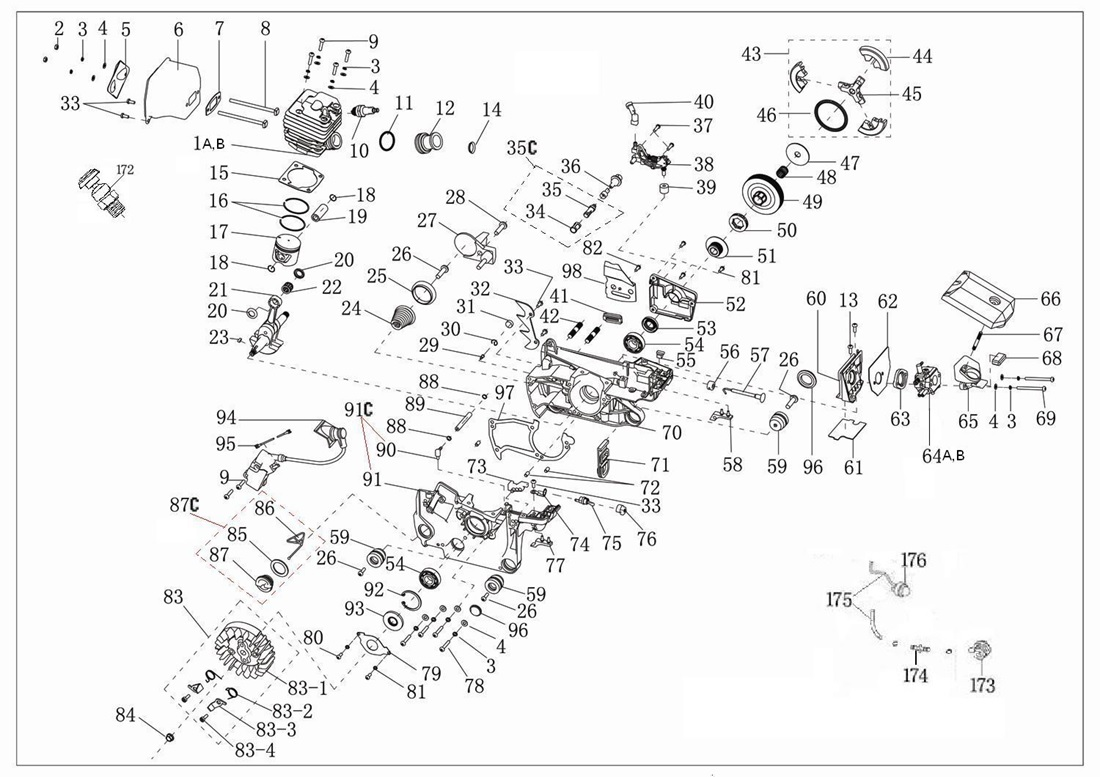

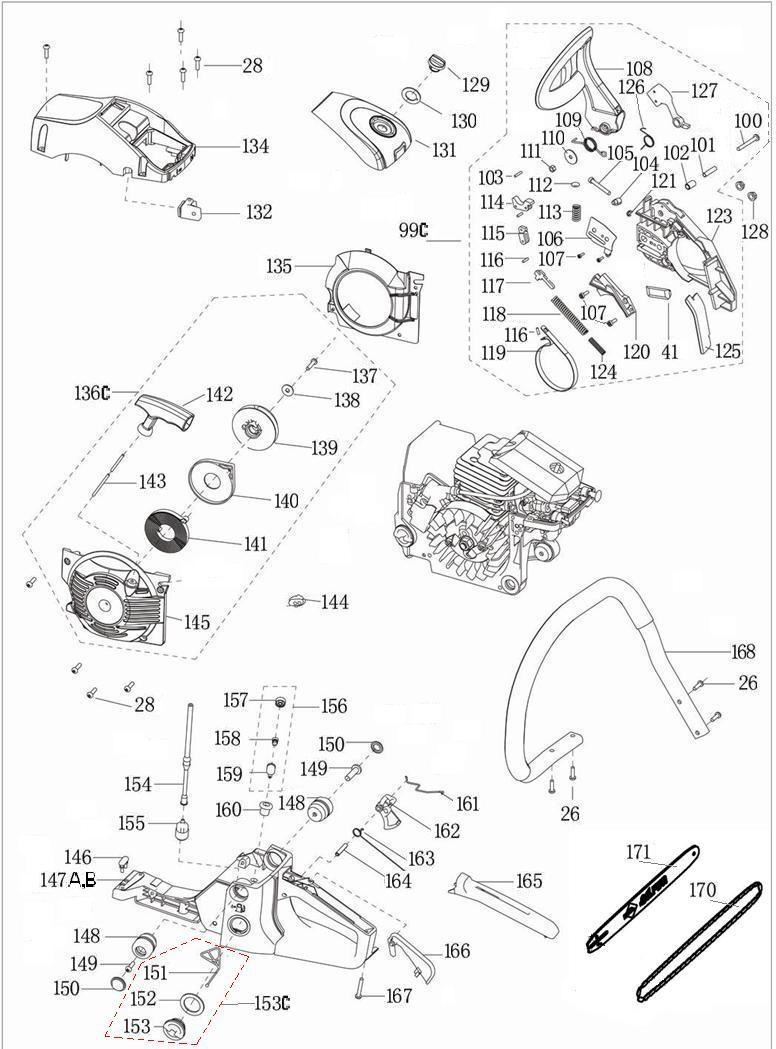

Схема сборки и запчасти Инструмент [ЗЦПБ-490-450]

№	Наименование	Артикул	Цена
1A	Цилиндр	U589-490-001	3 435.05	+
1B	Цилиндр	U589-490-001-2	2 422	+
2	Гайка M5	UM05-000-005	101.03	+
3	Шайба D5 #F	UM04-000-003	101.03	+
4	Шайба-гровер D5	UM04-001-003	101.03	+
5	Планка	U589-490-005	-	+
6	Глушитель в сборе	U589-490-006	1 064.16	+
7	Прокладка глушителя металлоасбестовая	U589-490-007	100	+
8	Винт специальный	U589-490-008	-	+
9	Винт M5х24 Т25	UM01-000-204	-	+
10	Свеча зажигания L8RTF	U590-430-054	375.41	+
11	Пружина браслетная	U589-490-011	-	+
12	Патрубок впускной	U589-490-012	-	+
13	Винт M5x15 T25	UM01-000-207	-	+
14	Кольцо	U589-490-014	-	+
15	Прокладка цилиндра паронитовая	U589-490-015	100	+
16	Кольцо поршневое D47 d43 h1.2	U589-490-016	295.42	+
17	Поршень D44.8 H38.4	U589-490-017	593.43	+
18	Кольцо стопорное поршневого пальца D10xd8	U590-430-045	100	+
19	Палец поршневой D11 L36,7	U589-490-019	100	+
20	Кольцо подшипника D18 x d11 x H2,5	U589-490-020	100	+
21	Коленвал в сборе 137x52x109	U589-490-021	2 204.16	+
22	Подшипник игольчатый (15х11х12) открытый	U010-111-512	313	+
23	Шпонка сегментная 3х10	U353-110-006	101.03	+
24	Пружина коническая	U589-490-024	-	+
25	Проставка	U589-490-025	-	+
26	Саморез 5х19 Т25	UM02-000-140	-	+
27	Цепеуловитель	U589-490-027	-	+
29	Сапун	U589-490-029	-	+
30	Кольцо стопорное	U589-490-030	-	+
32	Упор	U589-490-031	-	+
33	Винт M5x13 T25	UM01-000-206	-	+
35C	Фильтр масляный в сборе	U589-490-035-C	789.34	+
36	Трубка масляная	U589-490-036	100	+
37	Винт M4x17 T20 #F	UM01-000-022	101.03	+
38	Насос масляный	U589-490-038	838.93	+
40	Трубка маслопровода	U589-490-040	199.7	+
41	Планка	U589-490-041	-	+
42	Шпилька крепления шины М8х40	U589-490-042	-	+
43	Муфта сцепления в сборе	U589-490-043	823.15	+
47	Шайба	U589-490-047	-	+
48	Подшипник игольчатый (15х12х14)	U010-121-514	313	+
49	Чашка сцепления под венец	U589-490-049	876.37	+
50	Венец сменный привода цепи	U589-490-050	473.96	+
51	Колесо червячное L16xD39.5	U589-490-051	213.7	+
52	Крышка	U589-490-052	299.12	+
53	Сальник D28xd15x5	U589-490-053	187.79	+
54	Подшипник шариковый 6202 открытый (35х15х11) n/n	U009-620-200	386.35	+
55	Демпфер	U589-490-055	-	+
56	Вставка	U589-490-056	-	+
57	Тяга заслонки воздушной	U589-490-057	100	+
58	Демпфер правый	U589-490-058	-	+
59	Демпфер	U589-490-059	-	+
60	Промщит	U589-490-060	751.18	+
61	Прокладка промщита паронитовая	U589-490-061	140.85	+
62	Прокладка карбюратора паронитовая	U589-490-062	140.85	+
63	Фланец	U589-490-063	303.09	+
64A	Карбюратор Walbro WT 846 917	U589-490-064	6 061.86	+
64B	Карбюратор Walbro WT 846A 038	U589-490-064-2	6 057.91	+
65	Воздухозаборник	U589-490-065	-	+
66	Фильтр воздушный каркасный капроновый	U589-490-066	699.67	+
67	Шпилька	U589-490-067	-	+
68	Демпфер	U589-490-068	-	+
69	Винт M5х53 T25	UM01-000-205	-	+
70	Корпус картера правая часть	U589-490-070	782.48	+
71	Вкладыш пылезащитный	U589-490-071	-	+
72	Штифт D5х10	U589-490-072	-	+
73	Вставка	U589-490-073	-	+
74	Пластина контактная	U589-490-074	-	+
75	Выключатель	U589-490-075	156.5	+
76	Обойма выключателя	U589-490-076	-	+
77	Демпфер левый	U589-490-077	-	+
78	Винт M5x28 T25 #F	UM01-000-088	101.03	+
79	Фиксатор	U589-490-079	-	+
80	Винт M4x10 T20 #F	UM01-000-104	101.03	+
81	Шайба-гровер D4	UM04-001-002	101.03	+
82	Винт M4x13 T20 #F	UM01-000-061	101.03	+
83	Маховик в сборе	U589-490-083	1 158.06	+
84	Гайка М8x1	UM05-005-004	-	+
87С	Крышка маслобака в сборе	U589-490-087-C	100	+
89	Трубка топливопровода D6 d3 L=105 mm	U589-490-089	199.7	+
91С	Корпус картера левая часть в сборе	U589-490-091-C	782.48	+
92	Кольцо стопорное сжимное D37	UM06-002-003	101.03	+
93	Сальник D35хd15х5	U589-490-093	203.45	+
94	Магнето H=41 h=35 d=28 L=130	U589-490-094	1 411.2	+
96	Крышка	U589-490-096	-	+
97	Прокладка картера паронитовая	U589-490-097	100	+
98	Защита	U589-490-098	-	+
99С	Крышка тормоза в сборе	U589-490-099-C	1 846.11	+
100	Винт M5х19 T25	UM01-000-203	31.71	+
101	Втулка металлическая	U589-490-101	-	+
102	Втулка-амортизатор	U589-490-102	-	+
103	Штифт D3х14	U589-490-103	-	+
104	Натяжитель цепи	U589-490-104	-	+
105	Винт натяжения цепи	U589-490-105	100	+
106	Крышка натяжителя	U589-490-106	-	+
107	Саморез 4x12 T20 #F	UM02-000-019	101.03	+
108	Ручка блокировки	U589-490-108	-	+
109	Пружина кручения	U589-490-109	-	+
110	Шайба D20 d5 h1,1	U589-490-110	-	+
111	Гайка M5 (автогровер)	UM05-001-001	101.03	+
112	Упор	U589-490-112	-	+
113	Пружина	U589-490-113	-	+
114	Рычаг основной	U589-490-114	-	+
115	Тяга вторичная	U589-490-115	-	+
116	Штифт D3х9	U589-490-116	-	+
117	Тяга привода тормоза	U589-490-117	-	+
118	Пружина тормозная D11xh72	U589-490-118	100	+
119	Лента тормоза	U589-490-119	156.5	+
120	Крышка пружины тормоза	U589-490-120	-	+
121	Фиксатор	U589-490-121	-	+
123	Крышка сцепления	U589-490-123	515.13	+
125	Пыльник	U589-490-125	-	+
126	Пружина кручения	U589-490-126	-	+
127	Рычаг	U589-490-127	-	+
128	Гайка М8	UM05-005-002	-	+
129	Гайка-барашек крышки фильтра	U589-490-129	-	+
130	Кольцо резиновое	U589-490-130	105.67	+
131	Крышка фильтра	U589-490-131	370.89	+
132	Вставка	U589-490-132	105.67	+
134	Кожух двигателя	U589-490-134	760.8	+
135	Кожух пластиковый	U589-490-135	-	+
136С	Стартер в сборе	U589-490-136-C	1 864.25	+
144	Вставка	U589-490-144	-	+
146	Демпфер	U589-490-146	-	+
147A	Основание	U589-490-147	654.14	+
147B	Основание	U589-490-147-2	-	+
148	Демпфер	U589-490-148	-	+
149	Винт специальный	U589-490-149	-	+
150	Крышка	U589-490-150	-	+
153C	Крышка топливного бака в сборе	U589-490-153-C	126	+
154	Трубка топливопровода D6xd3x170	U589-490-154	158.96	+
155	Фильтр топливный	U589-490-155	388.71	+
156	Сапун	U589-490-156	-	+
160	Уплотнение сапуна	U589-490-160	100	+
161	Тяга акселератора	U589-490-161	-	+
162	Клавиша акселератора	U589-490-162	-	+
163	Пружина кручения	U589-490-163	-	+
164	Штифт D6х25	U504-650-045	-	+
165	Накладка рукоятки	U589-490-165	-	+
166	Рычаг блокиратора	U589-490-166	-	+
167	Саморез 4x27 T20 #F	UM02-000-035	101.03	+
168	Ручка боковая	U589-490-168	-	+
170	Цепь 18"	U21BPX072X	-	+
171	Шина 18"	U589-490-171	-	+
172B	Клапан декомпрессионный	U589-490-172	-	+
173B	Пробка	U589-490-173	-	+
174B	Штуцер	U589-490-174	303.09	+
175B	Топливопровод D5хd2.5хL200	U589-370-131	161.68	+
176B	Насос топливный	U589-370-167	344.28	+
