| 1 | Ножка (U516-110-001) | U516-110-001 | - | |
| 2 | Подпятник (U516-110-002) | U516-110-002 | - | |
| 3 | Винт барашек крепления ножки (U516-110-003) | U516-110-003 | - | |
| 4 | Поддон-основание (U516-110-004) | U516-110-004 | 7 213.61 | |
| 5 | Пробка (U516-110-005) | U516-110-005 | - | |
| 6 | Гайка-барашек M6 (U516-600-028) | U516-600-028 | - | |
| 7 | Упор верхний (U516-600-002) | U516-600-002 | - | |
| 8 | Упор нижний (U516-600-003) | U516-600-003 | - | |
| 9 | Болт M6х24 (UM03-000-024) | UM03-000-024 | - | |
| 10 | Полотно мерное направляющего профиля (U516-110-010) | U516-110-010 | - | |
| 11 | Профиль направляющий (U516-110-011) | U516-110-011 | 3 152.58 | |
| 12 | Винт M6x16 PH3 (UM01-000-154) | UM01-000-154 | 104.04 | |
| 13 | Шайба-гровер D6 (UM04-001-004) | UM04-001-004 | 103.05 | |
| 14 | Шайба D6 (UM04-000-004) | UM04-000-004 | 103.05 | |
| 15 | Кронштейн каретки (U516-110-015) | U516-110-015 | - | |
| 16 | Шайба D5 #F (UM04-000-003) | UM04-000-003 | 103.05 | |
| 17 | Шайба-гровер D5 (UM04-001-003) | UM04-001-003 | 103.05 | |
| 18 | Винт M5x13 PH2 (UM01-000-136) | UM01-000-136 | - | |
| 19 | Винт M5x19 (UM01-000-037) | UM01-000-037 | 103.05 | |
| 20 | Шайба D14 d5 h2 (UM04-002-021) | UM04-002-021 | 104.04 | |
| 21 | Кольцо разжимное D8 #F (UM06-001-002) | UM06-001-002 | 103.05 | |
| 22 | Подшипник шариковый 609 (24х9х7) Uragan (U009-609-RS0) | U009-609-RS0 | 206.1 | |
| 23 | Шпиндель каретки. (U516-110-023) | U516-110-023 | - | |
| 24 | Каретка (U516-110-024) | U516-110-024 | - | |
| 25 | Гайка M5 (автогровер) (UM05-001-001) | UM05-001-001 | 103.05 | |
| 26 | Втулка металлическая (U516-600-032) | U516-600-032 | - | |
| 27 | Шайба D8 (UM04-000-005) | UM04-000-005 | 103.05 | |
| 28 | Шайба-гровер D8 (UM04-001-005) | UM04-001-005 | 103.05 | |
| 29 | Гайка M8 (автогровер) (UM05-001-003) | UM05-001-003 | 103.05 | |
| 30 | Ручка (U516-110-030) | U516-110-030 | - | |
| 31 | Болт M6х18 (UM03-000-019) | UM03-000-019 | - | |
| 32 | Уголок каретки (U516-110-032) | U516-110-032 | - | |
| 33 | Кожух диска (U516-110-033) | U516-110-033 | - | |
| 35 | Рукоятка резиновая (U516-110-035) | U516-110-035 | - | |
| 36 | Гайка-барашек M6 (UM05-006-001) | UM05-006-001 | 103.05 | |
| 37 | Пластина прижимная (U516-600-008) | U516-600-008 | - | |
| 38 | Кожух брызгозащитный (U516-110-038) | U516-110-038 | - | |
| 39 | Винт M3х20 PH2 (UM01-000-167) | UM01-000-167 | 102 | |
| 40 | Фланец внутренний (U516-110-040) | U516-110-040 | 274.56 | |
| 42 | Фланец внешний (U516-110-042) | U516-110-042 | 197.93 | |
| 43 | Гайка M16 (Левая резьба) (UM05-003-007) | UM05-003-007 | 56.47 | |
| 44 | Крышка кожуха (U516-110-044) | U516-110-044 | - | |
| 46 | Винт M5x15 РН2 (UM01-000-078) | UM01-000-078 | 103.05 | |
| 47 | Цепь (U516-600-033) | U516-600-033 | - | |
| 48 | Болт M8x30 (UM03-000-001) | UM03-000-001 | 103.05 | |
| 49 | Винт-барашек M8 (U516-110-049) | U516-110-049 | - | |
| 50 | Винт M5x23 PH2 #F (UM01-000-043) | UM01-000-043 | 103.05 | |
| 51 | Упор направляющий. (U516-110-051) | U516-110-051 | - | |
| 52 | Стойка подвижная левая (U516-110-052) | U516-110-052 | - | |
| 53 | Уголок крепления стола левый (U516-110-053) | U516-110-053 | - | |
| 54 | Гайка M6 (UM05-000-003) | UM05-000-003 | 138.4 | |
| 56 | Шайба D18хd6 (UM04-002-008) | UM04-002-008 | 103.05 | |
| 57 | Профиль рамы (U516-110-057) | U516-110-057 | - | |
| 58 | Гайка M8 (UM05-000-007) | UM05-000-007 | 103.05 | |
| 59 | Стойка левая (U516-110-059) | U516-110-059 | - | |
| 60 | Упор стойки правый (U516-110-060) | U516-110-060 | - | |
| 63 | Болт M6x49 (UM03-000-012) | UM03-000-012 | 103.05 | |
| 64 | Упор стойки левый (U516-110-064) | U516-110-064 | - | |
| 65 | Стойка правая (U516-110-065) | U516-110-065 | - | |
| 66 | Стойка подвижная правая (U516-110-066) | U516-110-066 | - | |
| 67 | Указатель пластиковый. (U516-110-067) | U516-110-067 | - | |
| 68 | Уголок крепления стола правый (U516-110-068) | U516-110-068 | - | |
| 69 | Планка фиксатор (U516-600-045) | U516-600-045 | - | |
| 70 | Кронштейн (U516-600-046) | U516-600-046 | - | |
| 71 | Пластина указатель (U516-600-047) | U516-600-047 | - | |
| 72 | Шайба D4 (UM04-000-002) | UM04-000-002 | 103.05 | |
| 73 | Винт M4x9 PH2 #F (UM01-000-010) | UM01-000-010 | 103.05 | |
| 74 | Заглушка (U516-600-050) | U516-600-050 | - | |
| 75 | Шайба резиновая (U516-600-051) | U516-600-051 | - | |
| 76 | Шайба храповая (U516-600-052) | U516-600-052 | - | |
| 77 | Планка-транспортир (U516-600-053) | U516-600-053 | - | |
| 78 | Винт M5 специальный (U516-600-054) | U516-600-054 | - | |
| 79 | Втулка с внутренней резьбой (U516-110-079) | U516-110-079 | - | |
| 80 | Упор профилированный малый (U516-110-080) | U516-110-080 | - | |
| 81 | Стол центральная часть (U516-110-081) | U516-110-081 | 5 152.58 | |
| 82 | Стол левая часть (U516-110-082) | U516-110-082 | 5 152.58 | |
| 85 | Полотно мерное малое (U516-110-085) | U516-110-085 | - | |
| 86 | Болт M6x29 (UM03-000-015) | UM03-000-015 | 103.05 | |
| 87 | Стол правая часть (U516-110-087) | U516-110-087 | 5 152.58 | |
| 88 | Полотно мерное большое (U516-110-088) | U516-110-088 | - | |
| 89 | Упор профилированный большой (U516-110-089) | U516-110-089 | - | |
| 90 | Винт M8x38 H6 (цилиндр) #F (UM01-000-055) | UM01-000-055 | 103.05 | |
| 91 | Двигатель в сборе (U516-110-091) | U516-110-091 | 12 450.71 | |
| 92 | Винт M6х19 (UM01-000-150) | UM01-000-150 | - | |
| 93 | Втулка металлическая (U516-110-093) | U516-110-093 | - | |
| 94 | Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS) | U009-600-0RS | 330.31 | |
| 95 | Ось (U516-110-095) | U516-110-095 | - | |
| 96 | Винт M5 специальный (U516-110-096) | U516-110-096 | - | |
| 97 | Пружина (U516-110-097) | U516-110-097 | - | |
| 98 | Кронштейн упора (U516-110-098) | U516-110-098 | - | |
| 99 | Хомуты резиновые (U516-110-099) | U516-110-099 | - | |
| 100 | Шланг PVC (U516-110-100) | U516-110-100 | - | |
| 101 | Штуцер (U516-110-101) | U516-110-101 | - | |
| 102 | Уголок пластиковый (колено) (U516-110-102) | U516-110-102 | - | |
| 103 | Насос в сборе (U516-600-072) | U516-600-072 | 1 912.56 | |
| 103 | Насос в сборе (U516-110-103) | U516-110-103 | 3 091.55 | |
| 104 | Коробка распределительная в сборе (U516-110-104) | U516-110-104 | 3 915.96 | |
| 105 | Конденсатор СВВ60В 20mF 450VAC 50/60Hz 25/85/21 SH (U516-110-105) | U516-110-105 | 721.36 | |
| 106 | Шнур сетевой резин. 3x1,0мм 2м #F (U099-004-010) | U099-004-010 | 206.1 | |
| 107 | Корпус электромотора (U516-110-107) | U516-110-107 | - | |
| 108 | Ротор с крыльчаткой (U516-110-108) | U516-110-108 | 5 152.58 | |
| 109 | Крышка малая (U516-110-109) | U516-110-109 | - | |
| 110 | Фильтр (U516-110-110) | U516-110-110 | - | |
| 111 | Кожух электромотора (U516-110-111) | U516-110-111 | - | |
| 112 | Опора резиновая (U516-110-112) | U516-110-112 | - | |
| 113 | Кожух крыльчатки (U516-110-113) | U516-110-113 | - | |
| 114 | Крыльчатка (U516-110-114) | U516-110-114 | - | |
| 115 | Крышка корпуса статора задняя (U516-110-115) | U516-110-115 | - | |
| 116 | Защита статора (U516-110-116) | U516-110-116 | - | |
| 117 | Подшипник шариковый 6202-2RS (35x15x11) n/n (U009-620-2RS) | U009-620-2RS | 206.1 | |
| 118 | Ротор (U516-110-118) | U516-110-118 | - | |
| 119 | Кольцо уплотнительное D109хh2 (U516-110-119) | U516-110-119 | - | |
| 120 | Статор в сборе (U516-110-120) | U516-110-120 | 7 548.19 | |
| 121 | Подшипник шариковый 6204-2RS (47х20х14) ZYTL (U009-620-4R1) | U009-620-4R1 | 1 925.78 | |
| 122 | Крышка корпуса статора передняя (U516-110-122) | U516-110-122 | - | |
| 123 | Манжета с пыльником NAK TC 35/47/7 2C (U516-110-123) | U516-110-123 | - | |
| 124 | Колодка пластиковая (U516-110-124) | U516-110-124 | - | |
| 125 | Клемник (U516-110-125) | U516-110-125 | - | |
| 126 | Уплотнение резиновое (U516-110-126) | U516-110-126 | - | |
| 127 | Крышка электродвигателя (U516-110-127) | U516-110-127 | - | |
| 128 | Саморез 3x16 РН1 (UM02-000-009) | UM02-000-009 | 103.05 | |
| 129 | Винт M4x18 PH2 #F (UM01-000-071) | UM01-000-071 | 103.05 | |
| 130 | Шайба-гровер D4 (UM04-001-002) | UM04-001-002 | 103.05 | |
| 131 | Болт M5x160 (UM03-000-026) | UM03-000-026 | - | |
| 132 | Винт M4x6 РН2 (потай) #F (UM01-000-007) | UM01-000-007 | 103.05 | |
| 133 | Выключатель электромагнитный KJD6 8А 250В 5E4 (V000-003-284) | V000-003-284 | 525.43 | |
| 134 | Прокладка резиновая выключателя (U516-110-134) | U516-110-134 | - | |
| 135 | Саморез 4x18 PH2 (UM02-000-027) | UM02-000-027 | 103.05 | |
| 136 | Корпус распределительной коробки (U516-110-136) | U516-110-136 | - | |
| 137 | Уплотнение коробки распределительной (U516-110-137) | U516-110-137 | - | |
| 138 | Основание коробки распределительной (U516-110-138) | U516-110-138 | - | |
| 139 | Штуцер конусный (U516-600-120) | U516-600-120 | - | |
| 140 | Кольцо конусное резиновое (U516-600-121) | U516-600-121 | - | |
| 141 | Цанга пластиковая (U516-600-122) | U516-600-122 | - | |
| 142 | Штуцер переходник (U516-600-123) | U516-600-123 | - | |
| 143 | Шайба резиновая D26 d18 (U516-600-124) | U516-600-124 | - | |
| 144 | Гайка малая (U516-600-125) | U516-600-125 | - | |
| 145 | Штуцер-цанга (U516-110-145) | U516-110-145 | - | |
| 146 | Воротник шнура (U516-110-146) | U516-110-146 | - | |
| 147 | Переходник (U516-110-147) | U516-110-147 | - | |
| 148 | Гайка большая (U516-110-148) | U516-110-148 | - | |
| 149 | Упор каретки (U516-600-014) | U516-600-014 | - | |
![Инструмент [ЗЭП-1100С]](/assets/components/minishop2/img/web/ms2_medium.png)

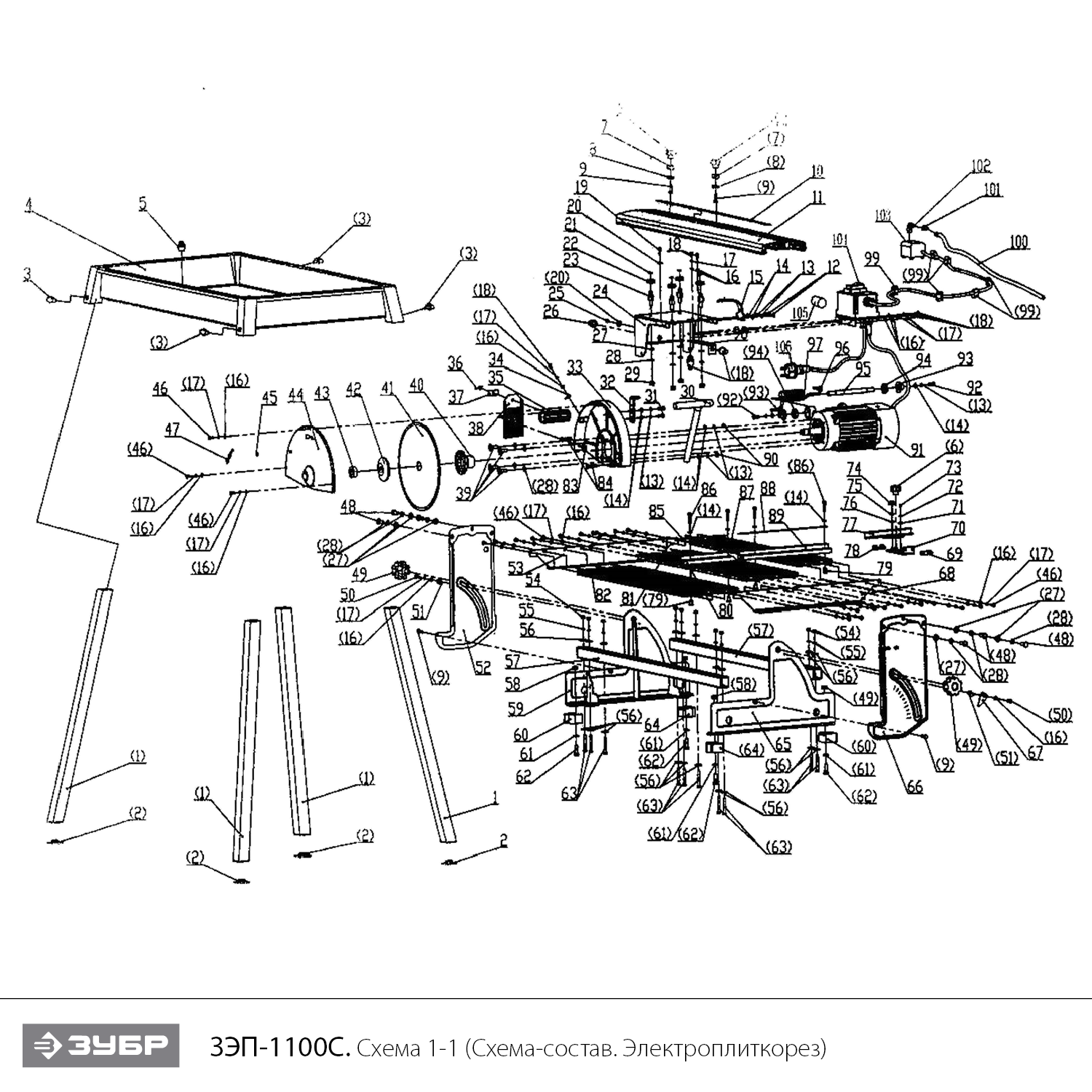

![Схема сборки и запчасти Инструмент [ЗЭП-1100С]](/assets/excp_files/schems/img/ЗЭП-1100С_EV.png)
