| 1 | Винт M10х49 Н8 (цилиндр) (UM04-000-165) | UM04-000-165 | - | |
| 2 | Шайба-гровер D10 #F (UM04-001-006) | UM04-001-006 | 103.05 | |
| 3 | Шайба (U516-600-078) | U516-600-078 | - | |
| 4 | Пластина крепления (U516-600-076) | U516-600-076 | - | |
| 5 | Гайка-барашек M6 (U516-600-028) | U516-600-028 | - | |
| 6 | Ножка (U516-600-075) | U516-600-075 | - | |
| 7 | Упор ножки (U516-600-074) | U516-600-074 | - | |
| 8 | Винт M6x16 специальный (U516-600-081) | U516-600-081 | - | |
| 9 | Упор ножки с резьбой (U516-600-082) | U516-600-082 | - | |
| 10 | Ножка с внутренней резьбой (U516-600-083) | U516-600-083 | - | |
| 11 | Основание (U516-800-011) | U516-800-011 | 5 152.58 | |
| 13 | Винт M5x15 РН2 (UM01-000-078) | UM01-000-078 | 103.05 | |
| 14 | Шайба-гровер D5 (UM04-001-003) | UM04-001-003 | 103.05 | |
| 15 | Шайба D5 #F (UM04-000-003) | UM04-000-003 | 103.05 | |
| 16 | Цепь (U516-600-033) | U516-600-033 | - | |
| 17 | Крышка кожуха (U516-800-017) | U516-800-017 | - | |
| 18 | Гайка M12 (Левая резьба) (UM05-003-004) | UM05-003-004 | 147.12 | |
| 19 | Фланец внешний D55.5хd22 (U516-600-036) | U516-600-036 | 191.55 | |
| 21 | Фланец внутренний D55.5хd22 (U516-600-040) | U516-600-040 | 375.16 | |
| 22 | Гайка-барашек M6 (UM05-006-001) | UM05-006-001 | 103.05 | |
| 23 | Пластина прижимная (U516-600-008) | U516-600-008 | - | |
| 24 | Кожух брызгозащитный (U516-800-024) | U516-800-024 | - | |
| 25 | Болт M6х24 (UM03-000-024) | UM03-000-024 | - | |
| 26 | Винт M5х64 Н4 (UM01-000-166) | UM01-000-166 | - | |
| 27 | Шайба-гровер D6 (UM04-001-004) | UM04-001-004 | 103.05 | |
| 28 | Кожух диска (U516-800-028) | U516-800-028 | - | |
| 29 | Гайка M8 (автогровер) (UM05-001-003) | UM05-001-003 | 103.05 | |
| 31 | Шайба D8 (UM04-000-005) | UM04-000-005 | 103.05 | |
| 32 | Каретка (U516-600-021) | U516-600-021 | - | |
| 33 | Упор каретки (U516-600-014) | U516-600-014 | - | |
| 34 | Шайба D6 (UM04-000-004) | UM04-000-004 | 103.05 | |
| 36 | Прижим (U516-600-016) | U516-600-016 | - | |
| 37 | Кронштейн каретки (U516-600-022) | U516-600-022 | - | |
| 39 | Шпиндель каретки. (U516-600-018) | U516-600-018 | 453.34 | |
| 40 | Подшипник шариковый 609 (24х9х7) Uragan (U009-609-RS0) | U009-609-RS0 | 206.1 | |
| 41 | Кольцо разжимное D8 #F (UM06-001-002) | UM06-001-002 | 103.05 | |
| 42 | Ручка (U516-600-025) | U516-600-025 | - | |
| 43 | Двигатель в сборе переменногого тока 800 Вт (U516-800-043) | U516-800-043 | 10 247.9 | |
| 45 | Упор верхний (U516-600-002) | U516-600-002 | - | |
| 46 | Упор нижний (U516-600-003) | U516-600-003 | - | |
| 48 | Полотно мерное направляющего профиля (U516-800-048) | U516-800-048 | - | |
| 49 | Профиль направляющий L785 (U516-800-049) | U516-800-049 | 1 648.83 | |
| 50 | Винт M4x10 PH2 (UM01-000-011) | UM01-000-011 | 104.04 | |
| 51 | Болт M6х25 (UM03-002-003) | UM03-002-003 | - | |
| 52 | Винт-барашек M6 (U516-600-029) | U516-600-029 | - | |
| 53 | Упор направляющий. (U516-600-056) | U516-600-056 | - | |
| 54 | Болт M6х20 (UM03-000-025) | UM03-000-025 | - | |
| 55 | Стойка подвижная левая (U516-800-055) | U516-800-055 | - | |
| 56 | Рама стола (U516-800-056) | U516-800-056 | - | |
| 57 | Стол левая часть (U516-800-057) | U516-800-057 | 3 091.55 | |
| 58 | Стол центральная часть (U516-800-058) | U516-800-058 | 3 091.55 | |
| 59 | Стол правая часть (U516-800-059) | U516-800-059 | 3 091.55 | |
| 60 | Болт M5x28 (UM03-000-010) | UM03-000-010 | 103.05 | |
| 61 | Шайба D14 d5 h2 (UM04-002-021) | UM04-002-021 | 104.04 | |
| 62 | Полотно мерное большое (U516-800-062) | U516-800-062 | - | |
| 63 | Упор профилированный большой (U516-600-060) | U516-600-060 | - | |
| 64 | Стойка подвижная правая (U516-800-064) | U516-800-064 | - | |
| 65 | Указатель большой. (U516-600-055) | U516-600-055 | - | |
| 66 | Полотно мерное малое (U516-800-066) | U516-800-066 | - | |
| 67 | Упор профилированный малый (U516-600-065) | U516-600-065 | - | |
| 68 | Винт M4x9 PH2 #F (UM01-000-010) | UM01-000-010 | 103.05 | |
| 69 | Шайба D4 (UM04-000-002) | UM04-000-002 | 103.05 | |
| 70 | Пластина указатель (U516-600-047) | U516-600-047 | - | |
| 71 | Планка фиксатор (U516-600-045) | U516-600-045 | - | |
| 72 | Кронштейн (U516-600-046) | U516-600-046 | - | |
| 73 | Поддон (U516-800-073) | U516-800-073 | 3 091.55 | |
| 74 | Винт M5 специальный (U516-600-054) | U516-600-054 | - | |
| 75 | Планка-транспортир (U516-600-053) | U516-600-053 | - | |
| 76 | Шайба храповая (U516-600-052) | U516-600-052 | - | |
| 77 | Шайба резиновая (U516-600-051) | U516-600-051 | - | |
| 78 | Заглушка (U516-600-050) | U516-600-050 | - | |
| 81 | Шланг водяной PVC (U516-600-085) | U516-600-085 | - | |
| 82 | Хомут пластиковый (U516-800-082) | U516-800-082 | - | |
| 84 | Насос в сборе (U516-600-072) | U516-600-072 | 1 912.56 | |
| 85 | Втулка металлическая (U516-600-032) | U516-600-032 | - | |
| 86 | Винт M5x19 (UM01-000-037) | UM01-000-037 | 103.05 | |
| 87 | Шнур сетевой 3х0,75 #F (U099-004-012) | U099-004-012 | 206.1 | |
| 88 | Корпус электромотора (U516-600-086) | U516-600-086 | - | |
| 89 | Фиксатор вала (U516-600-087) | U516-600-087 | - | |
| 90 | Ось (U516-600-088) | U516-600-088 | - | |
| 91 | Ротор с крыльчаткой (U516-600-089) | U516-600-089 | 3 511.41 | |
| 92 | Кольцо силиконовое (U516-600-090) | U516-600-090 | - | |
| 93 | Крышка помпы (U516-600-091) | U516-600-091 | - | |
| 94 | Фильтр (U516-600-092) | U516-600-092 | - | |
| 95 | Кожух крыльчатки (U516-600-093) | U516-600-093 | - | |
| 96 | Крыльчатка (U516-600-094) | U516-600-094 | - | |
| 97 | Крышка корпуса статора задняя (U516-600-095) | U516-600-095 | - | |
| 98 | Защита статора (U516-600-096) | U516-600-096 | - | |
| 99 | Воротник шнура (U172-125-045) | U172-125-045 | - | |
| 100 | Подшипник шариковый 6202-2RS (35x15x11) n/n (U009-620-2RS) | U009-620-2RS | 206.1 | |
| 101 | Ротор со стальной крыльчаткой (U516-800-101) | U516-800-101 | - | |
| 102 | Кольцо уплотнительное D104х1.5 (U516-600-100) | U516-600-100 | - | |
| 103 | Статор в сборе (U516-800-103) | U516-800-103 | 14 427.22 | |
| 104 | Подшипник шариковый 6003-2RS (35х17х10) n/n (U009-600-3RS) | U009-600-3RS | 206.1 | |
| 105 | Крышка корпуса статора передняя (U516-600-103) | U516-600-103 | - | |
| 106 | Манжета ротора (U516-600-104) | U516-600-104 | - | |
| 107 | Кольцо разжимное D13 #F (UM06-001-005) | UM06-001-005 | 103.05 | |
| 108 | Болт M5x160 (UM03-000-026) | UM03-000-026 | - | |
| 109 | Шайба-гровер D4 (UM04-001-002) | UM04-001-002 | 103.05 | |
| 110 | Винт M5x11 PH2 #F (UM01-000-064) | UM01-000-064 | 103.05 | |
| 111 | Коробка распределительная (U516-600-108) | U516-600-108 | - | |
| 112 | Прижим шнура (U516-600-109) | U516-600-109 | - | |
| 113 | Саморез 4x14 PH2 (UM02-000-021) | UM02-000-021 | 103.05 | |
| 114 | Клемник (U516-600-110) | U516-600-110 | - | |
| 115 | Саморез 3x16 РН1 (UM02-000-009) | UM02-000-009 | 103.05 | |
| 116 | Конденсатор СВВ60В 15mF 450VAC 50/60Hz (U516-800-116) | U516-800-116 | 515.25 | |
| 117 | Прижим конденсатора (U516-600-112) | U516-600-112 | - | |
| 119 | Прокладка резиновая коробки распределительной (U516-600-113) | U516-600-113 | - | |
| 120 | Крышка коробки распределительной (U516-600-114) | U516-600-114 | - | |
| 121 | Саморез 4x18 PH2 (UM02-000-027) | UM02-000-027 | 103.05 | |
| 122 | Прокладка резиновая выключателя (U516-600-118) | U516-600-118 | - | |
| 123 | Выключатель электромагнитный KJD6 8А 250В 5E4 (V000-003-284) | V000-003-284 | 525.43 | |
| 124 | Штуцер конусный (U516-600-120) | U516-600-120 | - | |
| 125 | Кольцо конусное резиновое (U516-600-121) | U516-600-121 | - | |
| 126 | Цанга пластиковая (U516-600-122) | U516-600-122 | - | |
| 127 | Штуцер переходник (U516-600-123) | U516-600-123 | - | |
| 128 | Шайба резиновая D26 d18 (U516-600-124) | U516-600-124 | - | |
| 129 | Гайка малая (U516-600-125) | U516-600-125 | - | |
| 130 | Штуцер (U516-600-126) | U516-600-126 | - | |
| 131 | Воротник шнура (U516-600-127) | U516-600-127 | - | |
| 132 | Переходник (U516-600-128) | U516-600-128 | - | |
| 133 | Гайка большая (U516-600-129) | U516-600-129 | - | |
![Инструмент [ЗЭП-800С]](/assets/components/minishop2/img/web/ms2_medium.png)

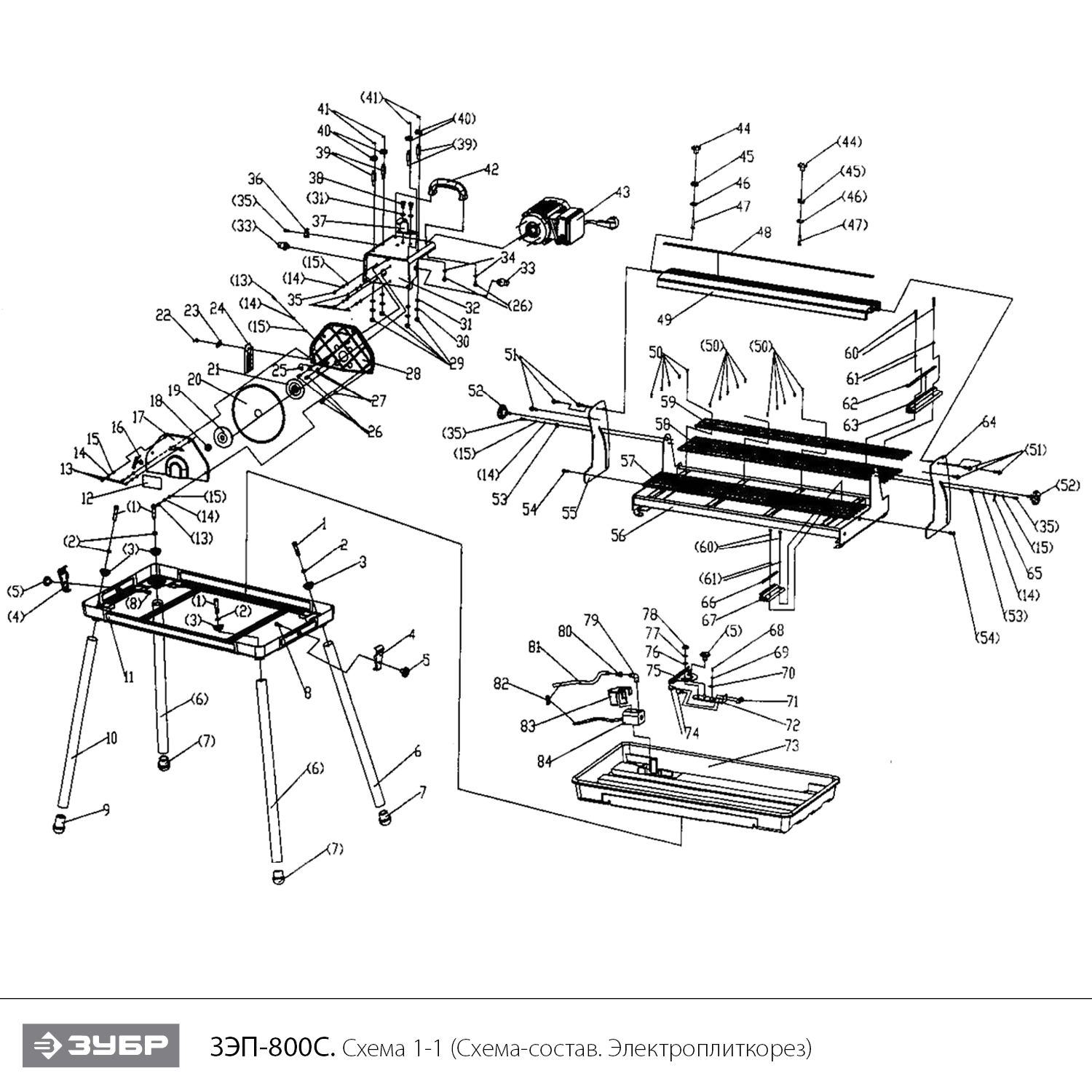

![Схема сборки и запчасти Инструмент [ЗЭП-800С]](/assets/excp_files/schems/img/ЗЭП-800С_EV.png)
