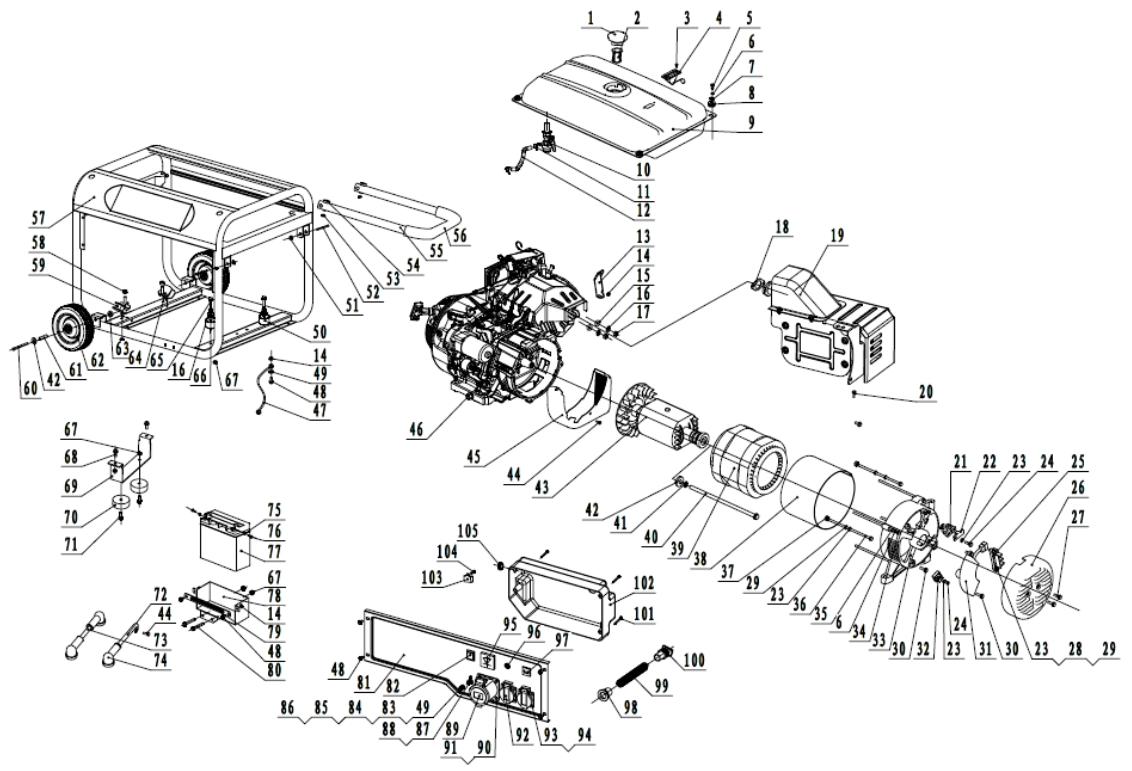

| 1 | Крышка бензинового бака (N000-013-045) | N000-013-045 | - | |
| 2 | Фильтр топливный (N000-012-862) | N000-012-862 | 105.08 | |

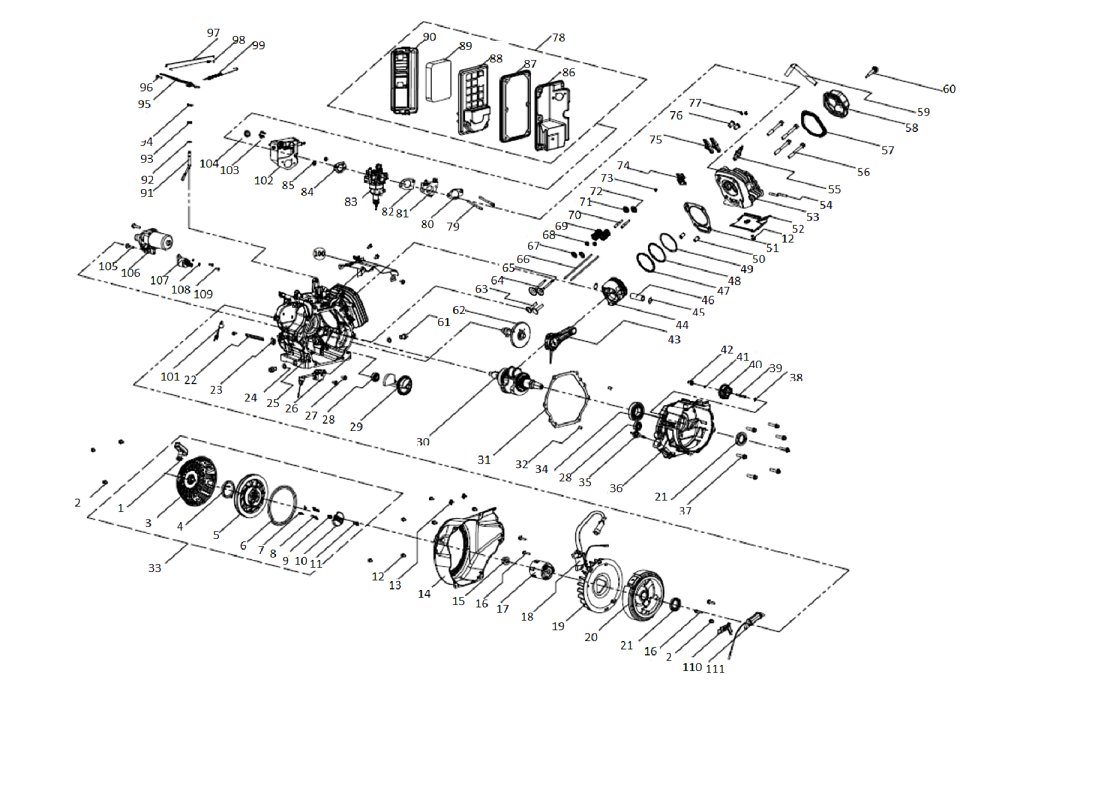

| 2.1 | Рукоять (N000-013-137) | N000-013-137 | - | |
| 2.3 | Крышка стартера (N000-013-139) | N000-013-139 | - | |
| 2.4 | Пружина стартера (N000-013-140) | N000-013-140 | - | |
| 2.5 | Катушка стартера (N000-013-141) | N000-013-141 | - | |
| 2.6 | Шнур стартера D5x1550 (N000-013-142) | N000-013-142 | - | |
| 2.7 | Пружина храповика (N000-013-143) | N000-013-143 | - | |
| 2.8 | Храповик (N000-013-144) | N000-013-144 | - | |
| 2.9 | Пружина направляющей храповика (N000-013-145) | N000-013-145 | - | |
| 2.10 | Направляющая храповика (N000-013-146) | N000-013-146 | - | |
| 2.11 | Винт (N000-013-147) | N000-013-147 | - | |
| 2.13 | Зажим (N000-013-149) | N000-013-149 | - | |
| 2.14 | Крышка вентилятора (N000-013-150) | N000-013-150 | - | |
| 2.15 | Гайка М16х1.5 (N000-013-151) | N000-013-151 | - | |
| 2.16 | Болт M6х29 (N000-013-152) | N000-013-152 | - | |
| 2.17 | Рукоятка стартера (N000-013-153) | N000-013-153 | - | |
| 2.18 | Магнето H=70 h=68 d=30.5 L=215 (V000-000-926) | V000-000-926 | 1 990.64 | |
| 2.19 | Вентилятор (N000-013-154) | N000-013-154 | - | |
| 2.20 | Маховик (N000-013-155) | N000-013-155 | - | |
| 2.21 | Сальник D52xd35x7 (N000-012-963) | N000-012-963 | 346.79 | |
| 2.22 | Зажим проводов (N000-013-157) | N000-013-157 | - | |
| 2.23 | Воротник шнура (N000-013-158) | N000-013-158 | - | |
| 2.24 | Шайба D20хd12.5х2 (N000-013-159) | N000-013-159 | - | |
| 2.25 | Блок цилиндра (N000-013-160) | N000-013-160 | - | |
| 2.26 | Датчик уровня масла поплавковый (V000-000-942) | V000-000-942 | 485.01 | |
| 2.27 | Болт M6х15 (N000-013-161) | N000-013-161 | - | |
| 2.28 | Подшипник 6202 (N000-013-162) | N000-013-162 | - | |
| 2.29 | Балансир (N000-013-163) | N000-013-163 | - | |
| 2.30 | Вал коленчатый (N000-013-164) | N000-013-164 | - | |
| 2.31 | Прокладка крышки коленчатого вала (N000-013-165) | N000-013-165 | - | |
| 2.32 | Штифт установочный d9х14 (N000-013-166) | N000-013-166 | - | |
| 2.33 | Стартер в сборе (N000-013-167) | N000-013-167 | 1 571.59 | |
| 2.34 | Подшипник 6207 (N000-013-168) | N000-013-168 | 515.25 | |
| 2.35 | Щуп масляный (N000-013-169) | N000-013-169 | - | |
| 2.36 | Крышка корпуса коленчатого вала (N000-013-170) | N000-013-170 | - | |
| 2.37 | Болт M8х40 (N000-013-171) | N000-013-171 | - | |
| 2.38 | Шайба D13хd6.4х1 (N000-013-172) | N000-013-172 | - | |
| 2.39 | Вал регулятора (N000-013-173) | N000-013-173 | - | |
| 2.40 | Шестерня регулятора (N000-012-981) | N000-012-981 | 441.36 | |
| 2.41 | Зажим регулятора (N000-013-175) | N000-013-175 | - | |
| 2.42 | Втулка регулятора (N000-013-176) | N000-013-176 | - | |
| 2.43 | Вал соединительный (N000-013-177) | N000-013-177 | - | |
| 2.44 | Поршень (N000-012-985) | N000-012-985 | 1 418.67 | |
| 2.45 | Кольцо фиксирующее D21хd1 (N000-013-179) | N000-013-179 | 103.05 | |
| 2.46 | Палец поршня (N000-013-180) | N000-013-180 | 206.1 | |
| 2.47 | Кольцо маслосъемное в сборе (N000-012-988) | N000-012-988 | 1 124.43 | |
| 2.48 | Комплект поршневых колец (N000-012-989) | N000-012-989 | 1 116.01 | |
| 2.49 | Кольцо поршневое первое (N000-012-990) | N000-012-990 | - | |
| 2.50 | Штифт установочный d12х20 (N000-013-184) | N000-013-184 | - | |
| 2.51 | Прокладка головки цилиндра (N000-013-185) | N000-013-185 | - | |
| 2.52 | Направляющая воздушная (N000-013-186) | N000-013-186 | - | |
| 2.53 | Головка цилиндра (N000-013-187) | N000-013-187 | - | |
| 2.54 | Болт M8х34 (N000-013-188) | N000-013-188 | - | |
| 2.55 | Свеча зажигания F6TC (N000-012-996) | N000-012-996 | 273.22 | |
| 2.56 | Болт M10х80 (N000-013-190) | N000-013-190 | - | |
| 2.57 | Прокладка крышки головки цилиндра (N000-013-191) | N000-013-191 | - | |
| 2.58 | Крышка головки цилинра (N000-013-192) | N000-013-192 | - | |
| 2.59 | Трубка воздушная (N000-013-193) | N000-013-193 | - | |
| 2.60 | Болт (N000-013-194) | N000-013-194 | - | |
| 2.61 | Болт слива масла (N000-013-195) | N000-013-195 | - | |
| 2.62 | Вал распределительный (N000-013-003) | N000-013-003 | 3 194.62 | |
| 2.63 | Подъемник (N000-013-004) | N000-013-004 | 315.26 | |
| 2.64 | Клапан впускной (N000-013-005) | N000-013-005 | 451.87 | |
| 2.65 | Клапан выпускной (N000-013-006) | N000-013-006 | 451.87 | |
| 2.66 | Толкатель (N000-013-007) | N000-013-007 | 126.11 | |
| 2.67 | Стопор клапана (N000-013-201) | N000-013-201 | - | |
| 2.68 | Сальник D13.5xd10.5(5.5)xH7 (N000-013-009) | N000-013-009 | 105.08 | |
| 2.69 | Пружина клапана (N000-013-203) | N000-013-203 | - | |
| 2.70 | Болт коромысла (N000-013-204) | N000-013-204 | - | |
| 2.71 | Стопор клапана впускного (N000-013-205) | N000-013-205 | - | |
| 2.72 | Стопор клапана выпускного (N000-013-206) | N000-013-206 | - | |
| 2.73 | Вращатель (N000-013-207) | N000-013-207 | - | |
| 2.74 | Направляющая толкателя (N000-013-208) | N000-013-208 | - | |
| 2.75 | Коромысло (N000-013-209) | N000-013-209 | - | |
| 2.76 | Гайка регулировочная (N000-013-210) | N000-013-210 | - | |
| 2.77 | Гайка (N000-013-211) | N000-013-211 | - | |
| 2.78 | Фильтр воздушный (N000-013-212) | N000-013-212 | - | |
| 2.79 | Болт (N000-013-213) | N000-013-213 | - | |
| 2.80 | Прокладка (N000-013-214) | N000-013-214 | - | |
| 2.81 | Прокладка изолирующая (N000-013-215) | N000-013-215 | - | |
| 2.82 | Прокладка карбюратора (N000-013-216) | N000-013-216 | - | |
| 2.83 | Карбюратор (N000-013-024) | N000-013-024 | 1 681.38 | |
| 2.84 | Прокладка воздушного фильтра (N000-013-218) | N000-013-218 | - | |
| 2.85 | Гайка М6 (N000-013-219) | N000-013-219 | - | |
| 2.86 | Основание воздушного фильтра (N000-013-220) | N000-013-220 | - | |
| 2.87 | Уплотнение воздушного фильтра (N000-013-221) | N000-013-221 | - | |
| 2.88 | Сепаратор воздушного фильтра (N000-013-222) | N000-013-222 | - | |
| 2.89 | Элемент фильтрующий (N000-013-030) | N000-013-030 | 262.71 | |
| 2.90 | Крышка воздушного фильтра (N000-013-224) | N000-013-224 | 1 026.83 | |
| 2.91 | Вал регулятора (N000-013-225) | N000-013-225 | - | |
| 2.92 | Шайба D17хd8.2х0.8 (N000-013-226) | N000-013-226 | - | |
| 2.93 | Сальник D14xd8x5 (N000-013-227) | N000-013-227 | 197.63 | |
| 2.94 | Штифт (N000-013-228) | N000-013-228 | - | |
| 2.95 | Толкатель регулятора (N000-013-229) | N000-013-229 | - | |
| 2.96 | Болт M6х21 (N000-013-230) | N000-013-230 | - | |
| 2.97 | Стержень регулятора (N000-013-231) | N000-013-231 | - | |
| 2.98 | Пружина (N000-013-232) | N000-013-232 | - | |
| 2.99 | Пружина регулятора (N000-013-233) | N000-013-233 | - | |
| 2.100 | Направляющая воздушная (N000-013-234) | N000-013-234 | - | |
| 2.101 | Мост диодный (V000-004-255) | V000-004-255 | 231.18 | |
| 2.102 | Регулятор уровня обогащенности смеси (N000-013-235) | N000-013-235 | - | |
| 2.103 | Зажим (N000-013-236) | N000-013-236 | - | |
| 2.104 | Демпфер (N000-013-237) | N000-013-237 | - | |
| 2.106 | Двигатель стартера в сборе (V000-000-944) | V000-000-944 | 4 939.04 | |
| 2.107 | Реле стартера (V000-000-945) | V000-000-945 | 210.17 | |
| 2.110 | Пластина зажигания (N000-013-241) | N000-013-241 | - | |
| 2.111 | Катушка зарядная (N000-013-242) | N000-013-242 | 882.72 | |
| 3 | Винт M5x10 (N000-013-047) | N000-013-047 | - | |
| 4 | Датчик уровня топлива (V000-000-929) | V000-000-929 | - | |
| 5 | Болт M6x20 (N000-013-048) | N000-013-048 | - | |
| 6 | Шайба гровера D6 (N000-013-049) | N000-013-049 | - | |
| 7 | Шайба D6 (N000-013-050) | N000-013-050 | - | |
| 8 | Демпфер (N000-013-051) | N000-013-051 | - | |
| 9 | Бак топливный (N000-013-052) | N000-013-052 | - | |
| 10 | Кран топливный с фильтром резьба М10х1.5/ёлочка D6 (N000-009-859) | N000-009-859 | 210.17 | |
| 11 | Зажим (N000-013-054) | N000-013-054 | - | |
| 12 | Шланг топливный L200 D8/d4 (N000-013-055) | N000-013-055 | - | |
| 13 | Крепление воздушного фильтра (N000-013-056) | N000-013-056 | - | |
| 14 | Гайка M6 (N000-013-057) | N000-013-057 | - | |
| 15 | Шайба D8 (N000-013-058) | N000-013-058 | - | |
| 16 | Шайба гровера D8 (N000-013-059) | N000-013-059 | - | |
| 17 | Гайка M6 (N000-013-060) | N000-013-060 | - | |
| 18 | Прокладка глушителя (N000-012-877) | N000-012-877 | 42.03 | |
| 19 | Глушитель в сборе (N000-012-878) | N000-012-878 | 5 706.18 | |
| 20 | Болт M8x25 (N000-013-063) | N000-013-063 | - | |
| 21 | Щеткодержатель в сборе со щетками 5х6х19 (N000-012-880) | N000-012-880 | 187.5 | |
| 22 | Стержень (N000-013-065) | N000-013-065 | - | |
| 23 | Шайба гровера D5 (N000-013-066) | N000-013-066 | - | |
| 24 | Болт M5х20 (N000-013-067) | N000-013-067 | - | |
| 25 | Клеммы (N000-013-068) | N000-013-068 | - | |
| 26 | Крышка генератора (N000-013-069) | N000-013-069 | 395.26 | |
| 27 | Болт M5х12 (N000-013-070) | N000-013-070 | - | |
| 28 | Болт M5х16 (N000-013-071) | N000-013-071 | - | |
| 29 | Шайба D5 (N000-013-072) | N000-013-072 | - | |
| 30 | Болт M5х16 (N000-013-073) | N000-013-073 | - | |
| 31 | АВР Блок регулятора напряжения AVR-4 5kW (V000-004-252) | V000-004-252 | 1 723.41 | |
| 32 | Мост диодный в сборе (V000-004-253) | V000-004-253 | 189.16 | |
| 33 | Симистр BTA-16-600 (N000-016-770) | N000-016-770 | 206.1 | |
| 34 | Болт M6х194 (N000-013-074) | N000-013-074 | - | |
| 35 | Шайба D6 (N000-013-075) | N000-013-075 | - | |
| 36 | Болт M5х229 (N000-013-076) | N000-013-076 | - | |
| 37 | Гайка М5 (N000-013-077) | N000-013-077 | - | |
| 38 | Крышка статора (N000-013-078) | N000-013-078 | - | |
| 39 | Статор в сборе (N000-013-079) | N000-013-079 | 23 385.59 | |
| 40 | Болт M10х280 (N000-013-080) | N000-013-080 | - | |
| 41 | Шайба гровера D10 (N000-013-081) | N000-013-081 | - | |
| 42 | Шайба D10 (N000-013-082) | N000-013-082 | - | |
| 43 | Ротор в сборе (N000-013-083) | N000-013-083 | 19 527.2 | |
| 44 | Болт M6х8 (N000-013-084) | N000-013-084 | - | |
| 45 | Направляющая воздушная (N000-013-085) | N000-013-085 | - | |
| 46 | Двигатель в сборе (N000-013-086) | N000-013-086 | - | |
| 47 | Провод заземления (N000-013-087) | N000-013-087 | - | |
| 48 | Болт M6х12 (N000-013-088) | N000-013-088 | - | |
| 49 | Шайба фиксирующая d6 (N000-013-089) | N000-013-089 | - | |
| 50 | Крепеж двигателя (N000-013-090) | N000-013-090 | - | |
| 51 | Кольцо фиксирующее D10 (N000-013-091) | N000-013-091 | - | |
| 52 | Штифт рукоятки (N000-013-092) | N000-013-092 | - | |
| 53 | Кольцо фиксирующее D8 (N000-013-093) | N000-013-093 | - | |
| 54 | Штифт рукоятки (N000-013-094) | N000-013-094 | - | |
| 55 | Рукоять (N000-013-095) | N000-013-095 | - | |
| 56 | Накладка рукоятки (N000-013-096) | N000-013-096 | - | |
| 57 | Рама (N000-013-097) | N000-013-097 | - | |
| 58 | Гайка М10 (N000-013-098) | N000-013-098 | - | |
| 59 | Крепеж двигателя (N000-013-099) | N000-013-099 | - | |
| 60 | Болт M10х120 (N000-013-100) | N000-013-100 | - | |
| 61 | Втулка D16xd10.5x69.5 (N000-013-101) | N000-013-101 | - | |
| 62 | Колесо (N000-013-102) | N000-013-102 | - | |
| 63 | Гайка М10 (N000-013-103) | N000-013-103 | - | |
| 64 | Крепеж двигателя (N000-013-104) | N000-013-104 | - | |
| 65 | Болт M8х35 (N000-013-105) | N000-013-105 | - | |
| 66 | Шайба D8 (N000-013-106) | N000-013-106 | - | |
| 67 | Гайка М8 (N000-013-107) | N000-013-107 | - | |
| 68 | Болт M8х16 (N000-013-108) | N000-013-108 | - | |
| 69 | Ножка дополнительная (N000-013-109) | N000-013-109 | - | |
| 70 | Накладка ножки резиновая (N000-013-110) | N000-013-110 | - | |
| 71 | Болт M8х25 (N000-013-111) | N000-013-111 | - | |
| 72 | Провод минусовой (N000-013-112) | N000-013-112 | - | |
| 73 | Провод плюсовой (N000-013-113) | N000-013-113 | - | |
| 74 | Изоляция проводов аккумулятора (N000-013-114) | N000-013-114 | - | |
| 75 | Гайка М5 (N000-013-115) | N000-013-115 | - | |
| 76 | Болт M5х10 с шайбой (N000-013-116) | N000-013-116 | - | |
| 77 | Аккумуляторная батарея Pb 12V18AH (N000-013-117) | N000-013-117 | - | |
| 78 | Крепеж батареи (N000-013-118) | N000-013-118 | - | |
| 79 | Фиксатор батареи (N000-013-119) | N000-013-119 | - | |
| 80 | Болт M8х45 (N000-013-120) | N000-013-120 | - | |
| 81 | Панель управления (N000-013-121) | N000-013-121 | - | |
| 82 | Выключатель (V000-000-932) | V000-000-932 | 721.36 | |
| 83 | Болт M6х22 (N000-013-122) | N000-013-122 | - | |
| 84 | Гайка М6 (N000-013-123) | N000-013-123 | - | |
| 85 | Шайба D6 (N000-013-124) | N000-013-124 | - | |
| 86 | Шайба гровера D6 (N000-013-125) | N000-013-125 | - | |
| 87 | Выключатель автоматический BSB1-30 230В 26.4А (V000-003-201) | V000-003-201 | 1 422.33 | |
| 88 | Болт M3х6 с шайбой (N000-013-126) | N000-013-126 | - | |
| 89 | Розетка 220В/32А (V000-000-934) | V000-000-934 | - | |
| 90 | Винт M5х16 (N000-013-127) | N000-013-127 | - | |
| 91 | Гайка М5 (N000-013-128) | N000-013-128 | - | |
| 92 | Розетка 220В/16А (V000-000-935) | V000-000-935 | - | |
| 93 | Винт M4х14 (N000-013-129) | N000-013-129 | - | |
| 94 | Гайка М4 (N000-013-130) | N000-013-130 | - | |
| 95 | Вольтметр (V000-000-936) | V000-000-936 | - | |
| 96 | Выключатель автоматический 250В 10А (V000-003-202) | V000-003-202 | 316.71 | |
| 97 | Розетка 12V (V000-000-938) | V000-000-938 | - | |
| 98 | Вилка (N000-013-131) | N000-013-131 | - | |
| 99 | Кабель управления АВР 5-пин (N000-013-132) | N000-013-132 | 3 404.79 | |
| 100 | Вилка (N000-013-133) | N000-013-133 | - | |
| 101 | Болт M5х38 с шайбой (N000-013-134) | N000-013-134 | - | |
| 102 | Крышка блока управления (V000-000-939) | V000-000-939 | 858.35 | |
| 103 | Мост диодный (V000-004-254) | V000-004-254 | 231.18 | |
| 104 | Винт M5х14 (N000-013-135) | N000-013-135 | - | |
| 105 | Вилка (N000-013-136) | N000-013-136 | - | |
![Инструмент [ЗЭСБ-6200-ЭА]](/assets/components/minishop2/img/web/ms2_medium.png)

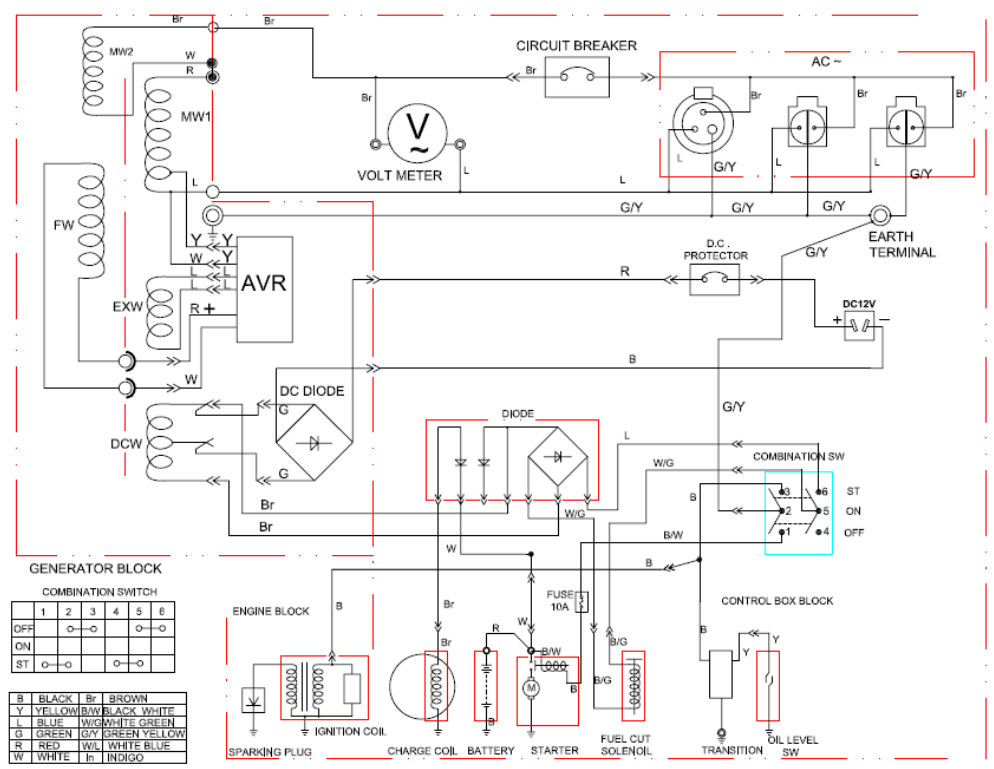

![Схема сборки и запчасти Инструмент [ЗЭСБ-6200-ЭА]](/assets/excp_files/schems/img/ЗЭСБ-6200-ЭА_ES.png)
![Схема сборки и запчасти Инструмент [ЗЭСБ-6200-ЭА]](/assets/excp_files/schems/img/ЗЭСБ-6200-ЭА_EV.png)
![Схема сборки и запчасти Инструмент [ЗЭСБ-6200-ЭА]](/assets/excp_files/schems/img/ЗЭСБ-6200-ЭА_EV1.png)
