Инструмент [ЗЭСГ-5500]

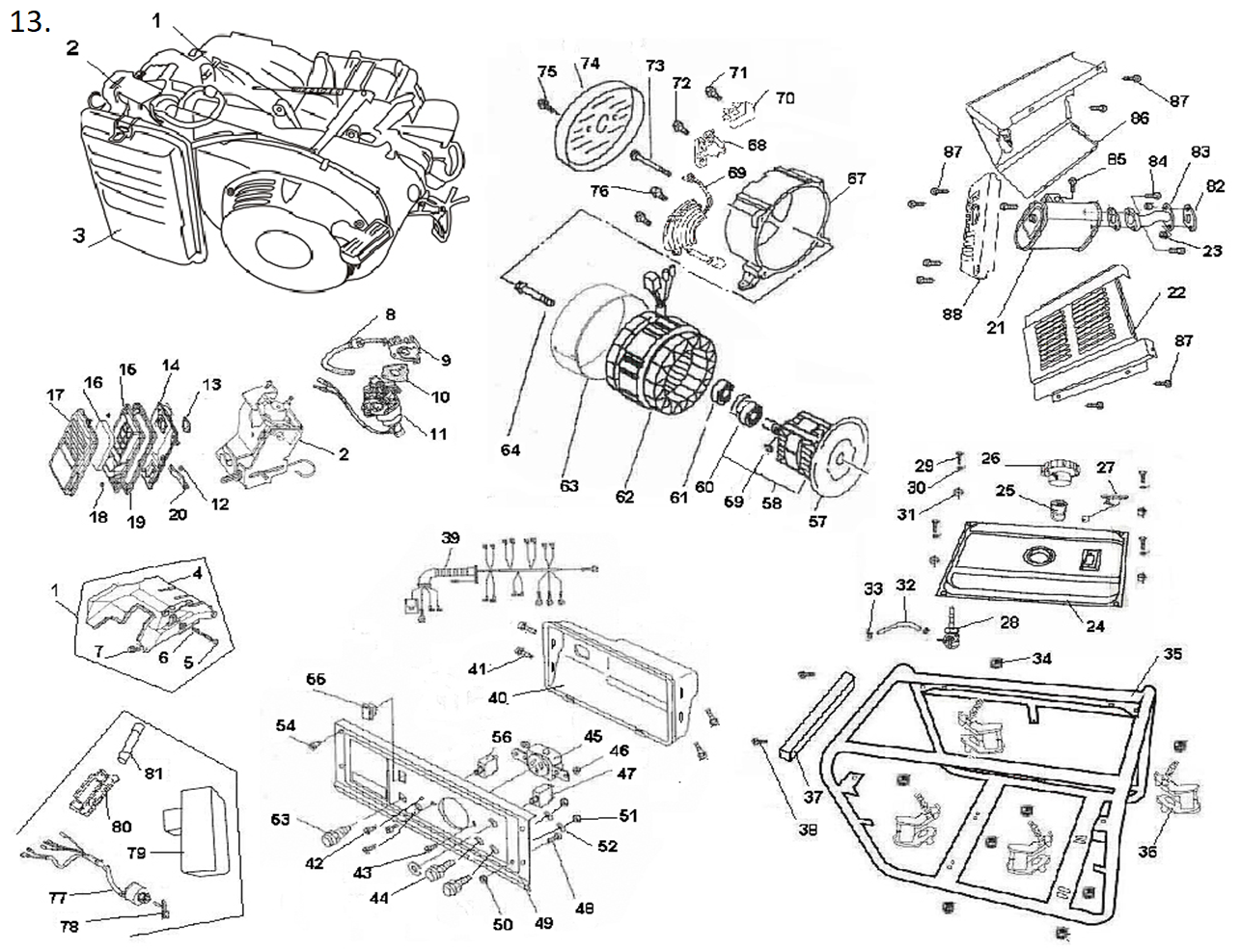

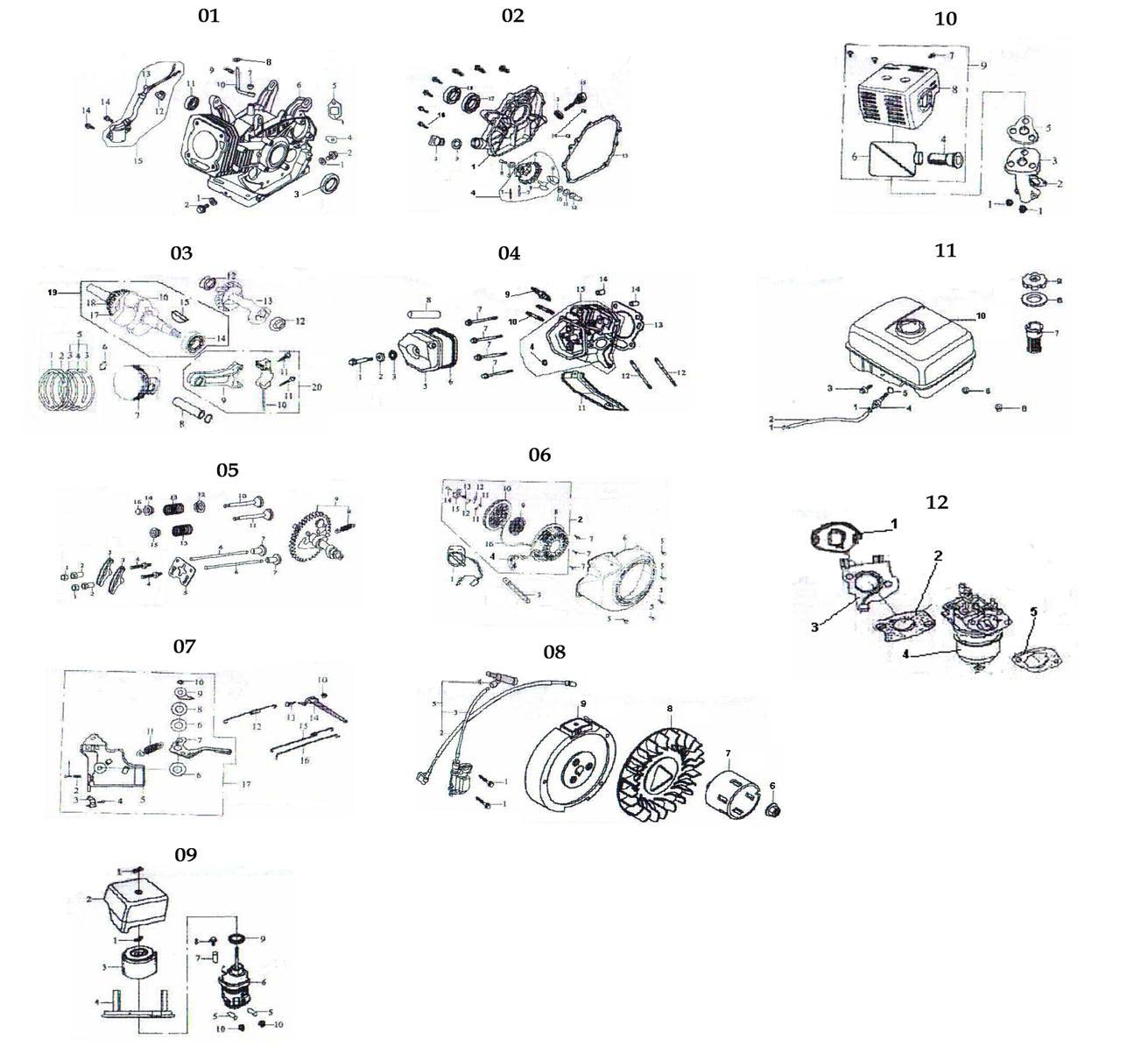

Схема сборки и запчасти Инструмент [ЗЭСГ-5500]

№	Наименование	Артикул	Цена
1.01	Прокладка сливной пробки (U592-400-117)	U592-400-117	-
1.02	Пробка слива масла (U592-400-116)	U592-400-116	-
1.03	Сальник D52xd35xh7 (пара) (U592-400-086-W)	U592-400-086-W	197.93
1.04	Воротник провода (U592-350-087)	U592-350-087	-
1.06	Блок цилиндра (N000-001-131)	N000-001-131	11 492.96
1.07	Сальник D14хd8х4 (U592-400-090)	U592-400-090	303.28
1.08	Шайба D17хd8.2х0.8 (U592-400-095)	U592-400-095	-
1.09	Шплинт (U592-400-096)	U592-400-096	-
1.10	Рычаг регулятора оборотов (U592-400-094)	U592-400-094	-
1.11	Подшипник шариковый 6207-2RS (72х35х17) (U009-620-700)	U009-620-700	-
1.12	Гайка (N000-001-137)	N000-001-137	-
1.13	Кольцо уплотнительное (N000-001-138)	N000-001-138	-
1.14	Болт M6х18 (UM03-002-005)	UM03-002-005	-
1.15	Датчик уровня масла поплавковый (U592-400-104)	U592-400-104	383.09
2.01	Крышка картера (N000-001-141)	N000-001-141	-
2.03	Кольцо уплотнительное 22х28х30 (N000-001-143)	N000-001-143	102
2.04	Регулятор оборотов центробежный (без вала и колпачка) D55 d6 Z31 (N000-001-144)	N000-001-144	383.09
2.05	Шайба D6 (UM04-000-004)	UM04-000-004	103.05
2.06	Регулятор оборотов центробежный (без вала и колпачка) D55 d6 Z31 (U592-400-087)	U592-400-087	351.17
2.07	Штифт (U592-400-163)	U592-400-163	-
2.08	Ось блока регулятора (U592-400-088)	U592-400-088	-
2.09	Грузик блока регулятора (U592-400-162)	U592-400-162	-
2.10	Кольцо стопорное разрезное (U592-250-104)	U592-250-104	-
2.12	Втулка блока регулятора (U592-400-089)	U592-400-089	-
2.13	Прокладка картера (N000-001-153)	N000-001-153	415.02
2.14	Штифт установочный (N000-001-694)	N000-001-694	-
2.15	Крышка-щуп маслозаливной горловины (N000-001-155)	N000-001-155	-
2.16	Болт M8х48 (UM03-002-030)	UM03-002-030	-
3.01	Кольцо компрессионное с фаской D90 (U592-550-095)	U592-550-095	478.87
3.02	Кольцо компрессионное D88 x d80 x H2 (U592-550-096)	U592-550-096	478.87
3.05	Кольцо маслосъемное в сборе (U592-550-097)	U592-550-097	510.8
3.06	Кольцо стопорное разрезное (U592-400-129)	U592-400-129	-
3.07	Поршень ZF 6W0 (U592-550-093)	U592-550-093	1 197.19
3.08	Палец поршневой D20х61.5 (U592-400-128)	U592-400-128	255.41
3.09	Шатун верхняя часть (N000-001-167)	N000-001-167	978.71
3.10	Шатун нижняя часть (N000-001-168)	N000-001-168	-
3.11	Болт (N000-001-169)	N000-001-169	-
3.12	Подшипник шариковый 6202 открытый (35х15х11) n/n (U009-620-200)	U009-620-200	394.08
3.13	Вал балансировочный (U592-400-105)	U592-400-105	1 452.59
3.15	Шпонка сегментная 4х5.5х18 (U592-400-106)	U592-400-106	-
3.16	Вал коленчатый (N000-001-174)	N000-001-174	6 384.99
3.17	Шестерня (N000-001-175)	N000-001-175	159.63
3.18	Шестерня (N000-001-176)	N000-001-176	159.63
3.19	Коленвал в сборе (U592-400-107-C)	U592-400-107-C	7 023.49
3.20	Шатун в сборе (U592-400-127)	U592-400-127	2 043.19
4.01	Болт клапанной крышки (U592-400-137)	U592-400-137	-
4.02	Шайба (N000-001-180)	N000-001-180	-
4.03	Прокладка (N000-001-181)	N000-001-181	-
4.04	Колпачек маслосъемный (пара) (U592-400-122-W)	U592-400-122-W	102
4.05	Крышка клапанная (U592-400-136)	U592-400-136	468.37
4.06	Прокладка клапанной крышки резиновая (N000-001-907)	N000-001-907	178.77
4.07	Болт M10х1.25х275 (UM03-002-033)	UM03-002-033	-
4.08	Трубка сапуна (U592-400-138)	U592-400-138	-
4.09	Свеча зажигания F7TC (N000-001-726)	N000-001-726	382.92
4.10	Шпилька М8х35 (N000-001-188)	N000-001-188	-
4.11	Кожух (U592-400-143)	U592-400-143	-
4.12	Шпилька M8-M6 L112 (N000-001-190)	N000-001-190	-
4.13	Прокладка головки цилиндра металлоасбестовая (U592-550-092)	U592-550-092	255.41
4.14	Штифт установочный (U592-400-112)	U592-400-112	-
4.15	Головка блока цилиндра (U592-400-145)	U592-400-145	5 267.61
5.01	Гайка М6х0,75 (N000-001-732)	N000-001-732	-
5.02	Гайка регулировочная М6х0.75 (N000-001-733)	N000-001-733	-
5.03	Коромысло (U592-400-141)	U592-400-141	207.52
5.04	Шпилька M6х0.75-М8 (N000-001-735)	N000-001-735	-
5.05	Направляющая (U592-400-142)	U592-400-142	-
5.06	Штанга толкателя (пара) (U592-400-114-W)	U592-400-114-W	197.93
5.07	Толкатель (пара) (U592-400-115-W)	U592-400-115-W	319.26
5.08	Пружина (N000-001-201)	N000-001-201	-
5.09	Распредвал (U592-400-125)	U592-400-125	3 091.55
5.10	Клапан выпускной (U592-400-126)	U592-400-126	638.5
5.11	Клапан впускной (U592-400-124)	U592-400-124	510.8
5.12	Шайба фасонная опорная (U592-400-123)	U592-400-123	-
5.13	Пружина клапанная (U592-400-121)	U592-400-121	159.63
5.14	Тарелка выпускного клапана (U592-400-120)	U592-400-120	102
5.15	Тарелка впускного клапана (U592-400-119)	U592-400-119	102
5.16	Сухарь (U592-400-118)	U592-400-118	102
6.01	Выключатель зажигания (V000-000-066)	V000-000-066	178.81
6.02	Стартер в сборе (U592-400-160-C)	U592-400-160-C	2 061.03
6.03	Фиксатор провода (N000-001-211)	N000-001-211	-
6.04	Рукоятка стартера (N000-001-212)	N000-001-212	-
6.05	Болт M6х15 (UM03-002-023)	UM03-002-023	-
6.06	Кожух маховика (N000-001-214)	N000-001-214	-
6.08	Корпус стартера (N000-001-216)	N000-001-216	-
6.09	Пружина спиральная (N000-001-217)	N000-001-217	-
6.10	Шкив стартера (N000-001-218)	N000-001-218	-
6.11	Пружина кручения (N000-001-219)	N000-001-219	-
6.12	Храповик (N000-001-220)	N000-001-220	-
6.13	Пружина сжатия (N000-001-221)	N000-001-221	-
6.14	Болт специальный (N000-001-222)	N000-001-222	-
6.15	Направляющая храпового механизма (N000-001-223)	N000-001-223	-
6.16	Шнур стартера (N000-001-224)	N000-001-224	-
7.01	Винт (N000-001-225)	N000-001-225	-
7.02	Пружина (N000-001-226)	N000-001-226	-
7.03	Скоба (N000-001-227)	N000-001-227	-
7.04	Винт (N000-001-228)	N000-001-228	-
7.05	Пластина (N000-001-229)	N000-001-229	-
7.06	Шайба (N000-001-230)	N000-001-230	-
7.07	Рукоятка (N000-001-231)	N000-001-231	-
7.08	Шайба (N000-001-232)	N000-001-232	-
7.09	Рычаг (N000-001-233)	N000-001-233	-
7.10	Гайка M6 (UM05-000-003)	UM05-000-003	138.4
7.11	Пружина (N000-001-235)	N000-001-235	-
7.12	Пружина регулятора оборотов (U592-400-097)	U592-400-097	-
7.13	Болт M6 специальный (U592-250-118)	U592-250-118	-
7.14	Кулиса регулятора оборотов (N000-001-238)	N000-001-238	-
7.15	Пружина дроссельной заслонки (U592-400-100)	U592-400-100	-
7.16	Тяга дроссельной заслонки (U592-400-101)	U592-400-101	-
8.01	Болт M6х31 (UM03-002-010)	UM03-002-010	-
8.02	Провод низкого напряжения (N000-001-243)	N000-001-243	-
8.03	Магнето H=70 h=68 d=28.5 L=215 (V000-000-067)	V000-000-067	1 092.89
8.04	Колпачек свечи зажигания (N000-001-244)	N000-001-244	-
8.05	Магнето H=70 h=68 d=31.5 L=215 (V000-000-119)	V000-000-119	1 117.37
8.06	Гайка М16x1,5 (с шайбой с насечкой) (UM05-005-005)	UM05-005-005	-
8.07	Чашка-храповик (U592-400-102)	U592-400-102	-
8.08	Крыльчатка (U592-400-093)	U592-400-093	-
8.09	Маховик (N000-001-248)	N000-001-248	-
12.01	Прокладка теплоизолятора паронитовая (U592-400-147)	U592-400-147	159.63
12.02	Прокладка карбюратора паронитовая (U592-550-099)	U592-550-099	159.63
12.03	Теплоизолятор (N000-001-054)	N000-001-054	159.63
12.04	Карбюратор ZGA00686 (N000-001-056)	N000-001-056	3 192.49
12.05	Прокладка карбюратора паронитовая (пара) (U592-400-109-W)	U592-400-109-W	127.7
13.01	Кожух защитный двигателя (N000-001-046)	N000-001-046	-
13.02	Привод воздушной заслонки с вакуумным клапаном (U592-400-110)	U592-400-110	1 891.55
13.03	Фильтр воздушный в сборе (N000-001-048)	N000-001-048	1 500.47
13.04	Кожух (N000-001-049)	N000-001-049	-
13.05	Винт (N000-001-050)	N000-001-050	-
13.06	Пружина (N000-001-051)	N000-001-051	-
13.08	Шланг резиновый d4mm L130mm (U592-400-157)	U592-400-157	-
13.12	Гайка M6 #F (UM05-004-001)	UM05-004-001	103.05
13.14	Корпус воздушного фильтра (N000-001-059)	N000-001-059	-
13.15	Проставка пластиковая (U592-400-153)	U592-400-153	-
13.16	Элемент фильтрующий 155x110x28 ППУ (U592-400-154)	U592-400-154	1 409.69
13.17	Крышка воздушного фильтра (U592-400-155)	U592-400-155	-
13.18	Гайка M5 #F (UM05-005-001)	UM05-005-001	126.48
13.19	Прокладка резиновая (U592-400-152)	U592-400-152	-
13.20	Кронштейн воздушного фильтра (N000-001-065)	N000-001-065	-
13.21	Глушитель (N000-001-066)	N000-001-066	5 076.05
13.22	Кожух глушителя наружный (N000-001-067)	N000-001-067	-
13.23	Гайка M8 (запорная) #F (UM05-000-004)	UM05-000-004	103.05
13.24	Бензобак 25л (U592-400-065)	U592-400-065	4 665.83
13.25	Фильтр топливный бензобака (U592-150-034)	U592-150-034	127.7
13.26	Крышка топливного бака (U592-150-035)	U592-150-035	201.14
13.27	Индикатор уровня топлива (U592-250-002)	U592-250-002	-
13.28	Кран подачи топлива (U592-150-032)	U592-150-032	293.71
13.30	Шайба D24хd6.5х1.5 (U592-150-055)	U592-150-055	-
13.31	Демпфер топливного бака (U592-150-037)	U592-150-037	-
13.32	Топливопровод (U592-400-067)	U592-400-067	-
13.33	Хомут топливопровода (U592-150-038)	U592-150-038	-
13.34	Гайка M10 (UM05-000-008)	UM05-000-008	103.05
13.35	Рама (N000-001-080)	N000-001-080	-
13.36	Амортизатор левый (U592-400-071)	U592-400-071	271.37
13.37	Профиль прямоугольный (U592-400-081)	U592-400-081	-
13.38	Болт M8х22 (UM03-002-001)	UM03-002-001	103.05
13.39	Проводка в сборе (V000-000-058)	V000-000-058	1 085.44
13.40	Кожух панели управления (N000-001-084)	N000-001-084	-
13.41	Винт M4x14 РН2 (UM01-000-018)	UM01-000-018	103.05
13.42	Винт (N000-001-086)	N000-001-086	-
13.43	Винт (N000-001-087)	N000-001-087	-
13.44	Розетка 12VDC (U592-250-061)	U592-250-061	-
13.45	Розетка 220В/16А (U592-150-009)	U592-150-009	-
13.46	Гайка (N000-001-090)	N000-001-090	-
13.47	Выключатель цепи автоматический 12В (V000-000-059)	V000-000-059	112.93
13.48	Болт M6х20 (UM03-000-025)	UM03-000-025	-
13.49	Панель управления (N000-001-092)	N000-001-092	-
13.52	Шайба D6 (UM04-000-011)	UM04-000-011	-
13.53	Индикатор работы светодиодный NHC AC220V (N000-000-051)	N000-000-051	-
13.55	Выключатель зажигания (V000-000-005)	V000-000-005	223.47
13.56	Выключатель автоматический 230В 23А (V000-000-061)	V000-000-061	2 729.59
13.57	Крыльчатка (N000-001-098)	N000-001-098	-
13.58	Ротор с подшипником (N000-001-099)	N000-001-099	16 632.89
13.59	Мост диодный KBPC5010 (50А) (V000-000-062)	V000-000-062	225.86
13.60	Кольца контактные (N000-001-100)	N000-001-100	-
13.61	Подшипник шариковый 6204-2RS (47х20х14) ONO с проточкой под стопорное кольцо (N000-001-101)	N000-001-101	351.17
13.62	Статор (N000-001-102)	N000-001-102	20 096.72
13.63	Кожух статора (U592-550-029)	U592-550-029	-
13.67	Крышка задняя генератора (N000-001-107)	N000-001-107	1 604.96
13.68	Узел щеточный (U592-400-032)	U592-400-032	191.55
13.69	АВР Блок регулятора напряжения AVR-4 5kW (V000-000-063)	V000-000-063	2 107.05
13.70	Мост диодный BR5010 (V000-000-064)	V000-000-064	394.08
13.71	Болт M5X23 (UM03-000-038)	UM03-000-038	-
13.73	Болт M6x180 (N000-001-111)	N000-001-111	-
13.74	Кожух защитный (N000-001-112)	N000-001-112	-
13.75	Болт M5х18 (UM03-002-022)	UM03-002-022	-
13.79	Блок диодный (V000-000-010)	V000-000-010	303.28
13.82	Прокладка патрубка глушителя металлоасбестовая (U592-400-052)	U592-400-052	127.7
13.83	Патрубок соединительный (N000-001-120)	N000-001-120	-
13.84	Болт M8х26 (UM03-002-002)	UM03-002-002	103.05
13.86	Кожух глушителя внутренний (N000-001-123)	N000-001-123	-
13.87	Болт M6х25 (UM03-002-003)	UM03-002-003	-
13.88	Кожух глушителя задний (N000-001-125)	N000-001-125	-
