Инструмент [КПЭ-100]

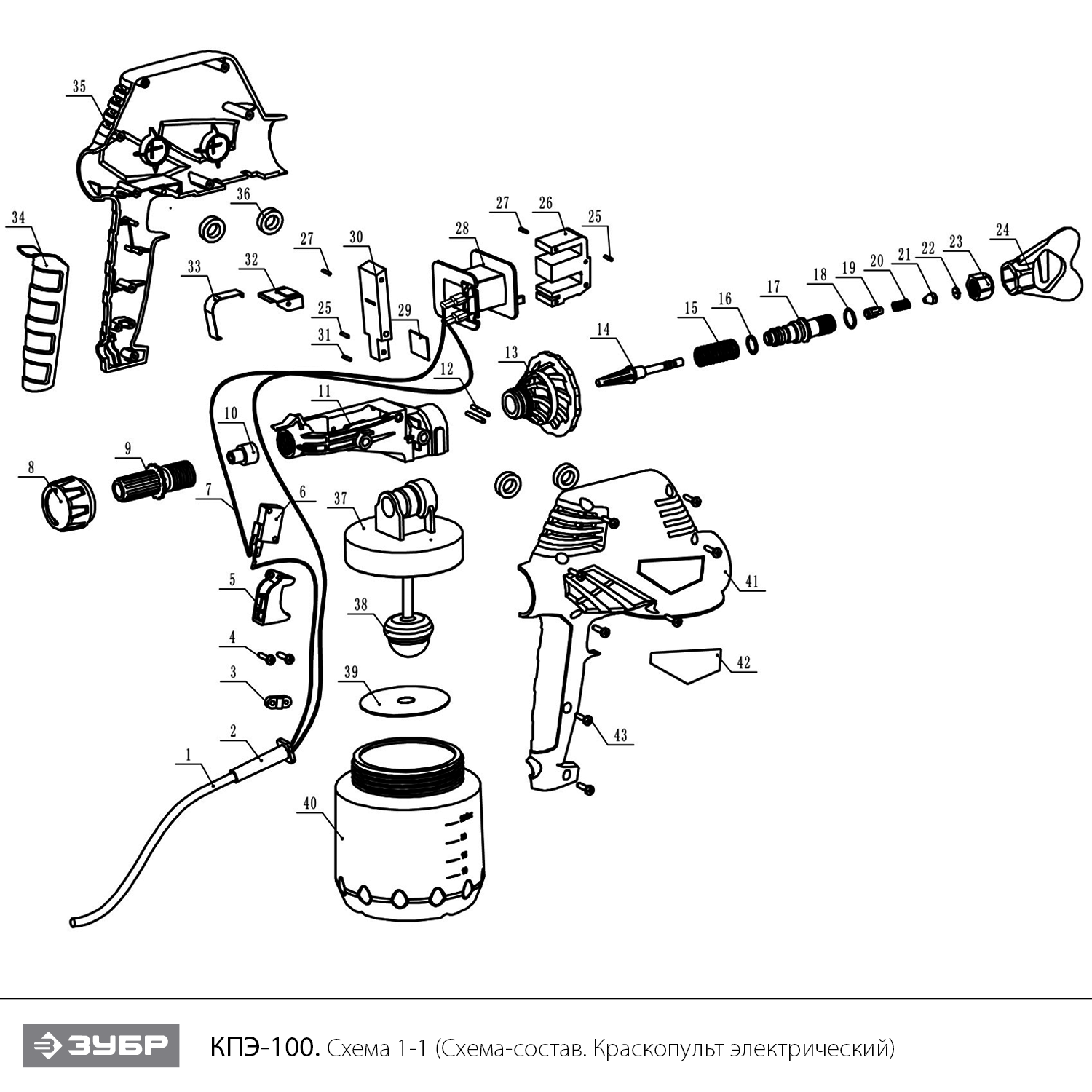

Схема сборки и запчасти Инструмент [КПЭ-100]

№	Наименование	Артикул	Цена
1	Шнур сетевой (N000-017-264)	N000-017-264	-
2	Воротник шнура (N000-017-265)	N000-017-265	-
3	Прижим шнура (N000-017-266)	N000-017-266	-
4	Саморез ST3x14 (N000-017-267)	N000-017-267	-
5	Курок выключателя (N000-017-268)	N000-017-268	-
6	Микровыключатель DA7-6-4/1 (V000-003-269)	V000-003-269	329.38
8	Ручка регулятора (N000-017-269)	N000-017-269	102
9	Винт регулятора (N000-017-270)	N000-017-270	102
10	Втулка резиновая (N000-017-271)	N000-017-271	131.74
11	Основание механизма подачи (N000-017-272)	N000-017-272	225.86
12	Заклёпка (N000-017-273)	N000-017-273	-
13	Направляющая распылителя (N000-017-274)	N000-017-274	-
14	Шток плунжера (N000-017-275)	N000-017-275	555.24
15	Пружина (N000-017-276)	N000-017-276	-
16	Кольцо уплотнительное D13.5хd10.3хh1.6 (N000-017-277)	N000-017-277	102
17	Корпус плунжера (N000-017-278)	N000-017-278	-
18	Кольцо уплотнительное D15.6хd12.4хh1.6 (N000-017-279)	N000-017-279	102
19	Клапан (N000-017-280)	N000-017-280	118.55
20	Пружина D6.9xd0.8x22 (N000-017-281)	N000-017-281	102
21	Форсунка (N000-017-282)	N000-017-282	37.66
22	Сопло (N000-017-283)	N000-017-283	102
28	Соленоид (N000-017-931)	N000-017-931	1 072.82
34	Накладка задняя (N000-017-284)	N000-017-284	-
35	Корпус левая часть (N000-017-285)	N000-017-285	-
37	Крышка бачка (N000-017-286)	N000-017-286	-
38	Патрубок с фильтром (N000-017-287)	N000-017-287	-
39	Прокладка уплотнительная (N000-017-288)	N000-017-288	108.1
40	Емкость 800 мл (N000-017-289)	N000-017-289	564.63
41	Корпус правая часть (N000-017-290)	N000-017-290	-
43	Саморез 4х16 (N000-017-291)	N000-017-291	-

Инструмент [КПЭ-100]

Схема сборки и запчасти Инструмент [КПЭ-100]
