Инструмент [Л-710-80]

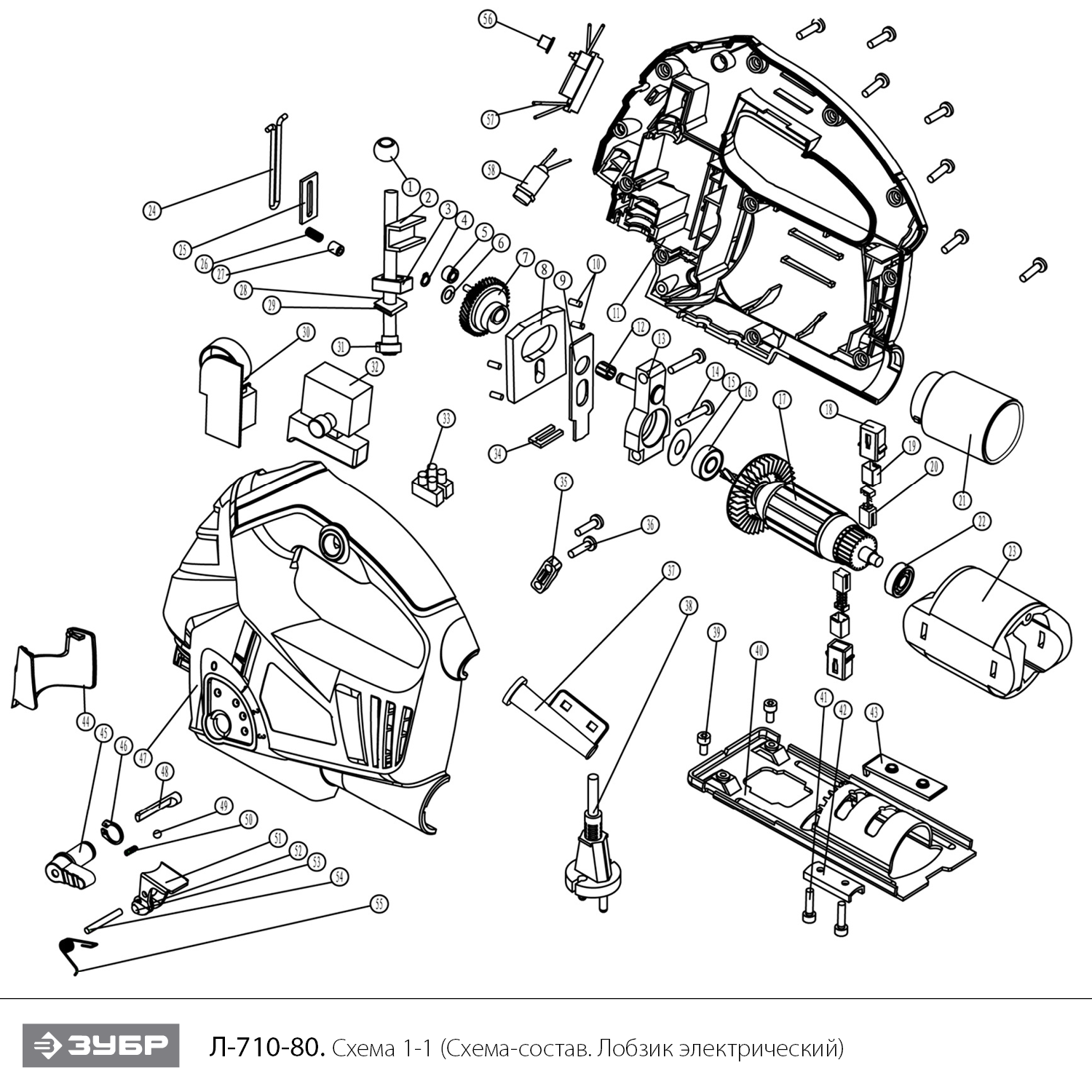

Схема сборки и запчасти Инструмент [Л-710-80]

№	Наименование	Артикул	Цена
1	Направляющая штока круглая (верхняя) D8 (U354-571-019)	U354-571-019	103.05
2	Шток D8 (N000-019-937)	N000-019-937	410.35
2.1	Шток в сборе (N000-019-937-C)	N000-019-937-C	378.11
3	Направляющая штока D8 (нижняя) (U354-571-061)	U354-571-061	103.05
4	Кольцо стопорное D5 (UM06-000-004)	UM06-000-004	104.04
5	Втулка стальная D10 Dвн5 h6 (U204-570-024)	U204-570-024	103.05
6	Шайба D=12 D=6 (U354-570-029)	U354-570-029	103.05
7	Шестерня ведомая D40.5 Z46 (U354-570-032)	U354-570-032	412.2
8	Противовес (48х52,5х3,25) (U354-570-033-2)	U354-570-033-2	103.05
9	Толкатель маятника (U354-570-035)	U354-570-035	103.05
10	Штифт металлический (U354-570-037)	U354-570-037	104.04
11	Корпус правая часть (N000-019-954)	N000-019-954	612.51
12	Подшипник игольчатый HK061309 (13х6х9) (U010-061-309)	U010-061-309	206.1
13	Противовес 59x28x28 (N000-019-941)	N000-019-941	164.91
14	Саморез 4x27 PH2 (UM02-000-072)	UM02-000-072	103.05
15	Шайба (d8,5 D21,5 h0,3) (U604-620-015)	U604-620-015	-
16	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
17	Ротор КДА D39х40 (N000-019-955)	N000-019-955	1 612.69
18	Корпус щеткодержателя (N000-019-946)	N000-019-946	144.12
19	Щетка графитовая (пара) 5х8х11 (U354-570-049-W)	U354-570-049-W	128.89
19	Щёткодержатель (N000-019-945)	N000-019-945	102
21	Переходник для пылесоса (N000-019-956)	N000-019-956	-
22	Подшипник шариковый 607 RS (19х7х6) (U009-607-RS0)	U009-607-RS0	309.15
23	Статор КДС D65х40 (N000-019-957)	N000-019-957	1 557.3
24	Скоба (U354-570-047)	U354-570-047	104.04
25	Направляющая штока вертикальная (U354-570-002)	U354-570-002	103.05
26	Пружина h=12, D=5 (U354-570-005)	U354-570-005	103.05
27	Втулка h 8, D5, D7 (U354-570-006)	U354-570-006	206.1
28	Пыльник штока D8 (U354-571-043)	U354-571-043	103.05
29	Обойма пыльника штока D8 (U354-571-040)	U354-571-040	103.05
30	Регулятор оборотов модель 13-65, 3 вывода (V000-004-321)	V000-004-321	446.21
31	Пилкодержатель D14.5х12 (U204-570-012)	U204-570-012	206.1
32	Выключатель TMSD3-2-2 16(8)A 250V~ 25T105/55 5E4 (V000-003-306)	V000-003-306	261.91
34	Пыльник маятника (U354-570-041)	U354-570-041	-
35	Прижим шнура (U354-570-057)	U354-570-057	103.05
36	Саморез 4x19 PH2 (UM02-000-066)	UM02-000-066	103.05
37	Воротник шнура #F (U098-001-003)	U098-001-003	103.05
38	Шнур сетевой пласт. 2x0,75мм 2м #F (U099-004-001)	U099-004-001	102
39	Винт M4x12 H3 (цилиндр) #F (UM01-000-016)	UM01-000-016	103.05
40	Лыжа (N000-019-953)	N000-019-953	630.51
41	Винт M4x20 Н3 (цилиндр) #F (UM01-000-025)	UM01-000-025	103.05
42	Прижим лыжи (U604-620-060)	U604-620-060	-
43	Гайка специальная прижима лыжи (U354-571-021)	U354-571-021	-
44	Экран защитный (N000-019-951)	N000-019-951	206.1
45	Ручка регулятора маятника (U604-620-044)	U604-620-044	-
46	Кольцо разжимное D10 #F (UM06-001-014)	UM06-001-014	103.05
47	Корпус левая часть (N000-019-959)	N000-019-959	612.51
48	Переключатель хода маятника (U354-710-044)	U354-710-044	104.04
49	Шарик стальной D4 (U261-960-011)	U261-960-011	104.04
50	Пружина (U604-620-049)	U604-620-049	102
54	Ось держателя упорного ролика (U354-570-018)	U354-570-018	103.05
55	Пружина (U354-570-016)	U354-570-016	103.05
59	Ролик упорный в сборе (U354-570-014-C)	U354-570-014-C	206.1
