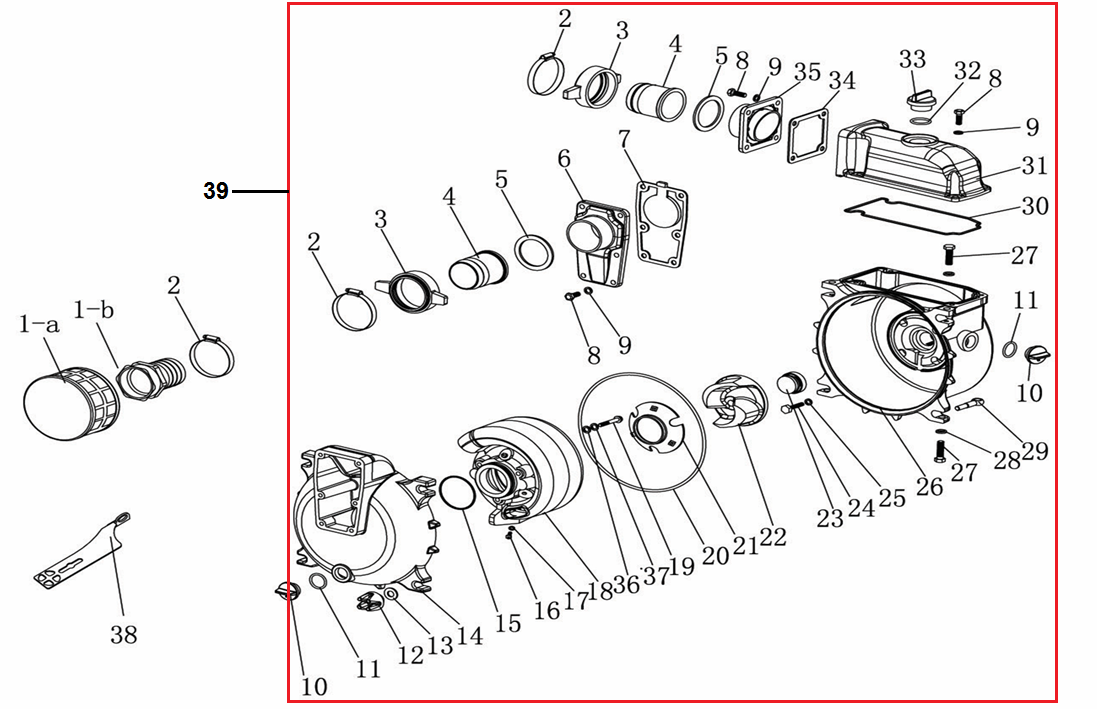

| 01.01-a | Фильтр сетчатый (N000-028-593) | N000-028-593 | - | |
| 01.01-b | Штуцер (N000-028-592) | N000-028-592 | - | |
| 01.02 | Хомут (N000-028-594) | N000-028-594 | - | |
| 01.03 | Гайка накидная (N000-028-454) | N000-028-454 | - | |
| 01.04 | Штуцер елочка (N000-028-455) | N000-028-455 | 927.47 | |
| 01.05 | Прокладка (N000-028-456) | N000-028-456 | - | |
| 01.06 | Фланец патрубка всасывающего (N000-028-457) | N000-028-457 | 3 091.55 | |
| 01.07 | Клапан обратный (N000-028-458) | N000-028-458 | - | |
| 01.08 | Болт M10x30 (N000-008-817) | N000-008-817 | - | |
| 01.09 | Шайба-гровер D10 (UM04-901-002) | UM04-901-002 | 103.05 | |
| 01.10 | Заглушка (N000-028-610) | N000-028-610 | - | |
| 01.11 | Кольцо уплотнительное (N000-028-611) | N000-028-611 | - | |
| 01.12 | Гайка Quincunx (N000-028-459) | N000-028-459 | - | |
| 01.13 | Шайба (N000-028-460) | N000-028-460 | - | |
| 01.14 | Корпус насоса (N000-028-461) | N000-028-461 | 18 549.28 | |
| 01.15 | Кольцо уплотнительное D82хd74хh4 (N000-028-462) | N000-028-462 | 288.24 | |
| 01.16 | Болт M6х16 (N000-020-334) | N000-020-334 | - | |
| 01.17 | Шайба-гровер (N000-028-463) | N000-028-463 | - | |
| 01.18 | Аппарат направляющий (N000-028-464) | N000-028-464 | 6 183.1 | |
| 01.19 | Болт M8х35 (N000-020-422) | N000-020-422 | - | |
| 01.20 | Кольцо уплотнительное D296хd286хh5 (N000-028-465) | N000-028-465 | 468.37 | |
| 01.21 | Крышка рабочего колеса (N000-028-466) | N000-028-466 | 4 637.32 | |
| 01.22 | Колесо рабочее (N000-028-467) | N000-028-467 | 3 339.48 | |
| 01.23 | Сальник керамический в сборе D44xd28xН9 (N000-028-589) | N000-028-589 | 4 964.87 | |
| 01.24 | Болт M8х55 (UM03-000-041) | UM03-000-041 | 102 | |
| 01.25 | Шайба D8хh0.5 (U528-375-005) | U528-375-005 | - | |
| 01.26 | Крышка насоса (N000-028-468) | N000-028-468 | 13 927.08 | |
| 01.27 | Болт M12x45 (N000-009-004) | N000-009-004 | - | |
| 01.28 | Шайба-гровер d12 (N000-028-469) | N000-028-469 | - | |
| 01.29 | Болт специальный (N000-028-616) | N000-028-616 | - | |
| 01.30 | Прокладка (N000-028-470) | N000-028-470 | - | |
| 01.31 | Фланец нагнетающий (N000-028-471) | N000-028-471 | - | |
| 01.32 | Кольцо уплотнительное (N000-028-590) | N000-028-590 | - | |
| 01.33 | Заглушка (N000-028-591) | N000-028-591 | - | |
| 01.34 | Прокладка (N000-028-472) | N000-028-472 | - | |
| 01.35 | Патрубок нагнетающий (N000-028-473) | N000-028-473 | 1 442.72 | |
| 01.36 | Шайба d8 (N000-028-474) | N000-028-474 | - | |
| 01.37 | Шайба-гровер D8 (UM04-901-001) | UM04-901-001 | 103.05 | |
| 01.38 | Ключ гаечный (N000-028-475) | N000-028-475 | - | |
| 01.39 | Часть насосная в сборе (N000-032-196) | N000-032-196 | 30 915.47 | |

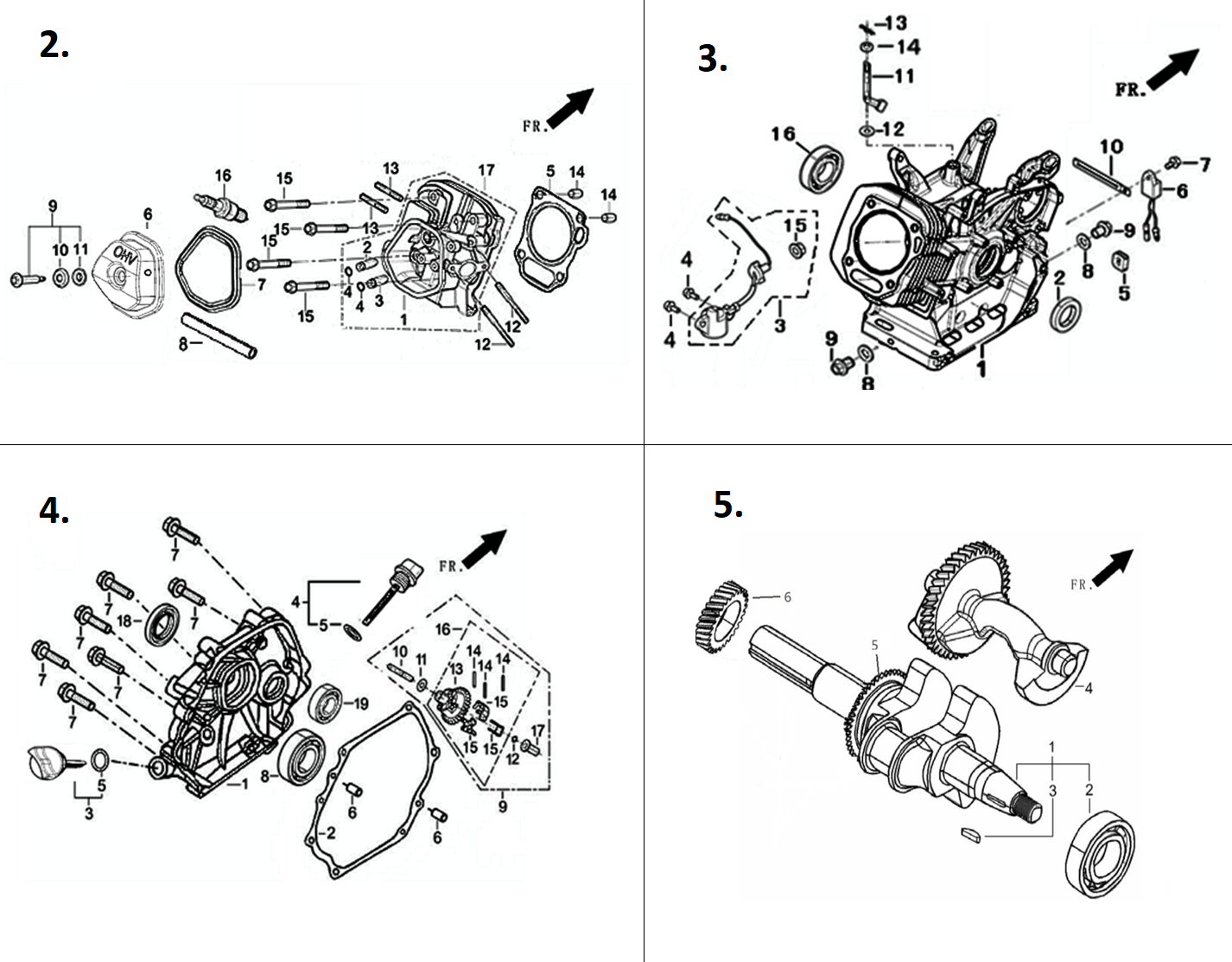

| 02.01 | Головка цилиндра (N000-028-786) | N000-028-786 | - | |
| 02.02 | Направляюшая выпускного клапана (N000-028-788) | N000-028-788 | - | |
| 02.03 | Направляюшая (N000-028-787) | N000-028-787 | - | |
| 02.04 | Кольцо стопорное (N000-028-789) | N000-028-789 | - | |
| 02.05 | Прокладка головки цилиндра (N000-028-782) | N000-028-782 | - | |
| 02.06 | Крышка клапанная (N000-028-791) | N000-028-791 | - | |
| 02.07 | Прокладка клапанной крышки (N000-028-790) | N000-028-790 | - | |
| 02.08 | Трубка сапуна (N000-028-556) | N000-028-556 | - | |
| 02.09 | Болт клапанной крышки (N000-028-792) | N000-028-792 | - | |
| 02.10 | Прокладка (N000-028-793) | N000-028-793 | - | |
| 02.11 | Шайба D14.5хd10.5 (N000-020-862) | N000-020-862 | - | |
| 02.12 | Шпилька M6xM8x134 (N000-028-595) | N000-028-595 | - | |
| 02.13 | Шпилька M8x48 (N000-028-626) | N000-028-626 | - | |
| 02.14 | Штифт установочный d12х20 (N000-013-184) | N000-013-184 | - | |
| 02.15 | Болт M10х80 (N000-013-190) | N000-013-190 | - | |
| 02.16 | Свеча зажигания F6TC (U592-250-136) | U592-250-136 | 382.92 | |
| 02.17 | Головка цилиндра в сборе (N000-028-784) | N000-028-784 | - | |
| 03.01 | Цилиндр D68 (N000-028-267) | N000-028-267 | 4 590 | |
| 03.02 | Сальник D52xd37xh7 (N000-028-622) | N000-028-622 | 192.75 | |
| 03.03 | Датчик уровня масла поплавковый (V000-002-690) | V000-002-690 | 572.85 | |
| 03.04 | Болт M6x16 (N000-006-187) | N000-006-187 | - | |
| 03.05 | Воротник провода (N000-028-575) | N000-028-575 | - | |
| 03.06 | Блок электронный датчика уровня масла (V000-004-396) | V000-004-396 | 257.6 | |
| 03.07 | Болт M6х12 (N000-020-134) | N000-020-134 | - | |
| 03.08 | Прокладка сливной пробки d12xD21xh2 (N000-028-598) | N000-028-598 | - | |
| 03.09 | Пробка слива масла M12x1.5x15 (N000-028-796) | N000-028-796 | - | |
| 03.10 | Клипса (N000-028-606) | N000-028-606 | - | |
| 03.11 | Рычаг регулятора оборотов (N000-028-531) | N000-028-531 | - | |
| 03.12 | Шайба D19.5хd8.4хh0.8 (N000-028-599) | N000-028-599 | - | |
| 03.13 | Шплинт (N000-028-618) | N000-028-618 | - | |
| 03.14 | Шайба D14хd8х4 (N000-028-604) | N000-028-604 | - | |
| 03.15 | Гайка M10x1.25 (N000-005-607) | N000-005-607 | - | |
| 03.16 | Подшипник шариковый 6002-2RS (32х15х11) FX (N000-018-177) | N000-018-177 | 357.61 | |
| 04.01 | Крышка картера (N000-028-799) | N000-028-799 | 4 769.52 | |
| 04.02 | Прокладка картера (N000-028-795) | N000-028-795 | 206.1 | |
| 04.03 | Крышка-щуп маслозаливной горловины (N000-028-572) | N000-028-572 | - | |
| 04.04 | Крышка-щуп маслозаливной горловины (N000-028-571) | N000-028-571 | - | |
| 04.05 | Кольцо уплотнительное (N000-028-608) | N000-028-608 | - | |
| 04.06 | Штифт установочный D8x12 (N000-028-600) | N000-028-600 | - | |
| 04.07 | Болт M8X40 (N000-013-977) | N000-013-977 | - | |
| 04.08 | Подшипник 6207 (N000-013-168) | N000-013-168 | 515.25 | |
| 04.09 | Регулятор оборотов центробежный в сборе D56 d6 Z31 (N000-028-641) | N000-028-641 | 587.29 | |
| 04.10 | Ось блока регулятора (N000-028-539) | N000-028-539 | 412.2 | |
| 04.11 | Шайба (N000-028-538) | N000-028-538 | - | |
| 04.12 | Кольцо стопорное (N000-028-537) | N000-028-537 | - | |
| 04.13 | Шестерня блока регулятора оборотов (N000-028-542) | N000-028-542 | - | |
| 04.14 | Штифт (N000-028-543) | N000-028-543 | - | |
| 04.15 | Грузик блока регулятора (N000-028-541) | N000-028-541 | - | |
| 04.16 | Шестерня блока регулятора оборотов (N000-028-540) | N000-028-540 | - | |
| 04.17 | Втулка блока регулятора (N000-028-536) | N000-028-536 | - | |
| 05.01 | Коленвал в сборе (N000-028-314) | N000-028-314 | - | |
| 05.03 | Шпонка (N000-028-601) | N000-028-601 | - | |
| 05.04 | Вал балансировочный (N000-028-317) | N000-028-317 | - | |
| 05.05 | Шестерня (N000-028-827) | N000-028-827 | - | |
| 05.06 | Шестерня (N000-028-826) | N000-028-826 | - | |

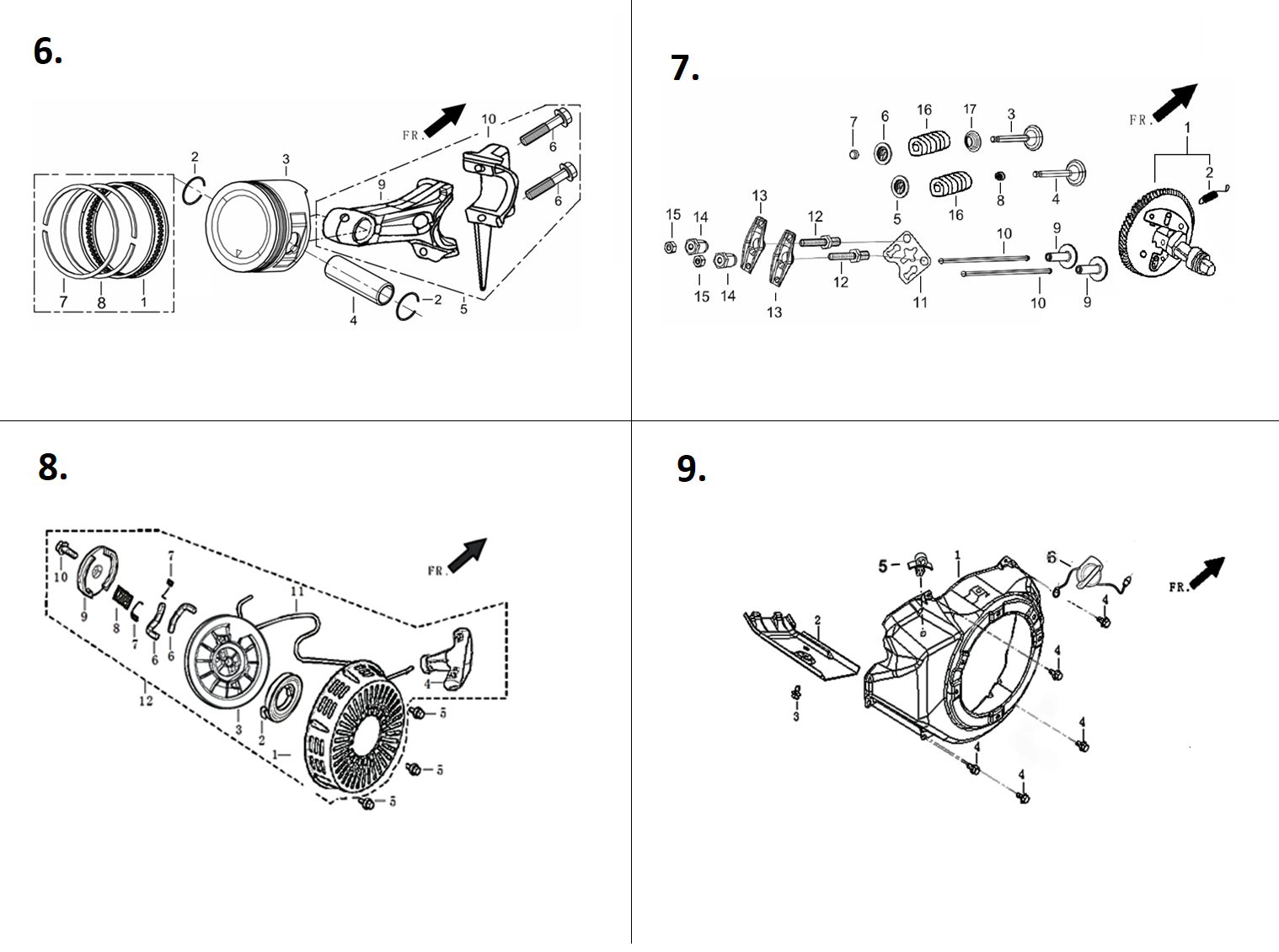

| 06.01 | Кольцо маслосъемное в сборе (N000-028-310) | N000-028-310 | - | |
| 06.02 | Кольцо стопорное (N000-028-819) | N000-028-819 | - | |
| 06.03 | Поршень D68 (N000-028-294) | N000-028-294 | 510 | |
| 06.04 | Палец поршня (N000-028-818) | N000-028-818 | - | |
| 06.05 | Шатун в сборе (N000-028-284) | N000-028-284 | - | |
| 06.06 | Болт (N000-028-815) | N000-028-815 | - | |
| 06.07 | Кольцо компрессионное (N000-028-302) | N000-028-302 | - | |
| 06.08 | Кольцо компрессионное (N000-028-306) | N000-028-306 | - | |
| 06.09 | Шатун верхняя часть (N000-028-287) | N000-028-287 | - | |
| 06.10 | Шатун нижняя часть (N000-028-289) | N000-028-289 | - | |
| 06.11 | Кольца поршневые комплект D68 (N000-028-637) | N000-028-637 | - | |
| 07.01 | Распредвал (N000-028-278) | N000-028-278 | - | |
| 07.02 | Противовес распредвала (N000-028-807) | N000-028-807 | - | |
| 07.03 | Клапан выпускной (N000-028-777) | N000-028-777 | - | |
| 07.04 | Клапан впускной (N000-028-779) | N000-028-779 | - | |
| 07.05 | Тарелка впускного клапана (N000-028-774) | N000-028-774 | - | |
| 07.06 | Тарелка выпускного клапана (N000-028-775) | N000-028-775 | - | |
| 07.07 | Сухарь (N000-028-772) | N000-028-772 | - | |
| 07.08 | Колпачок маслосъемный (N000-028-769) | N000-028-769 | - | |
| 07.09 | Толкатель (пара) (N000-028-802) | N000-028-802 | - | |
| 07.10 | Штанга толкателя (пара) (N000-028-800) | N000-028-800 | - | |
| 07.11 | Направляющая (N000-028-804) | N000-028-804 | - | |
| 07.12 | Шпилька (N000-028-810) | N000-028-810 | - | |
| 07.13 | Коромысло (N000-028-808) | N000-028-808 | - | |
| 07.14 | Гайка регулировочная (N000-028-811) | N000-028-811 | - | |
| 07.15 | Гайка (N000-028-809) | N000-028-809 | - | |
| 07.16 | Пружина клапанная (N000-028-770) | N000-028-770 | - | |
| 07.17 | Шайба фасонная опорная (N000-028-773) | N000-028-773 | - | |
| 08.01 | Корпус стартера (N000-028-419) | N000-028-419 | - | |
| 08.02 | Пружина (N000-028-581) | N000-028-581 | - | |
| 08.03 | Шкив стартера (N000-028-584) | N000-028-584 | - | |
| 08.04 | Рукоятка стартера (N000-028-578) | N000-028-578 | - | |
| 08.06 | Храповик (N000-028-585) | N000-028-585 | - | |
| 08.07 | Пружина кручения (N000-028-582) | N000-028-582 | - | |
| 08.08 | Пружина (N000-028-580) | N000-028-580 | - | |
| 08.09 | Направляющая храпового механизма (N000-028-586) | N000-028-586 | - | |
| 08.10 | Болт специальный (N000-028-583) | N000-028-583 | - | |
| 08.11 | Шнур стартера (N000-028-579) | N000-028-579 | - | |
| 08.12 | Стартер в сборе (N000-028-577) | N000-028-577 | 1 729.41 | |
| 09.01 | Кожух маховика (N000-028-576) | N000-028-576 | - | |
| 09.02 | Экран (N000-028-573) | N000-028-573 | - | |
| 09.05 | Хомут (N000-028-605) | N000-028-605 | - | |
| 09.06 | Выключатель зажигания (V000-002-688) | V000-002-688 | 194.54 | |

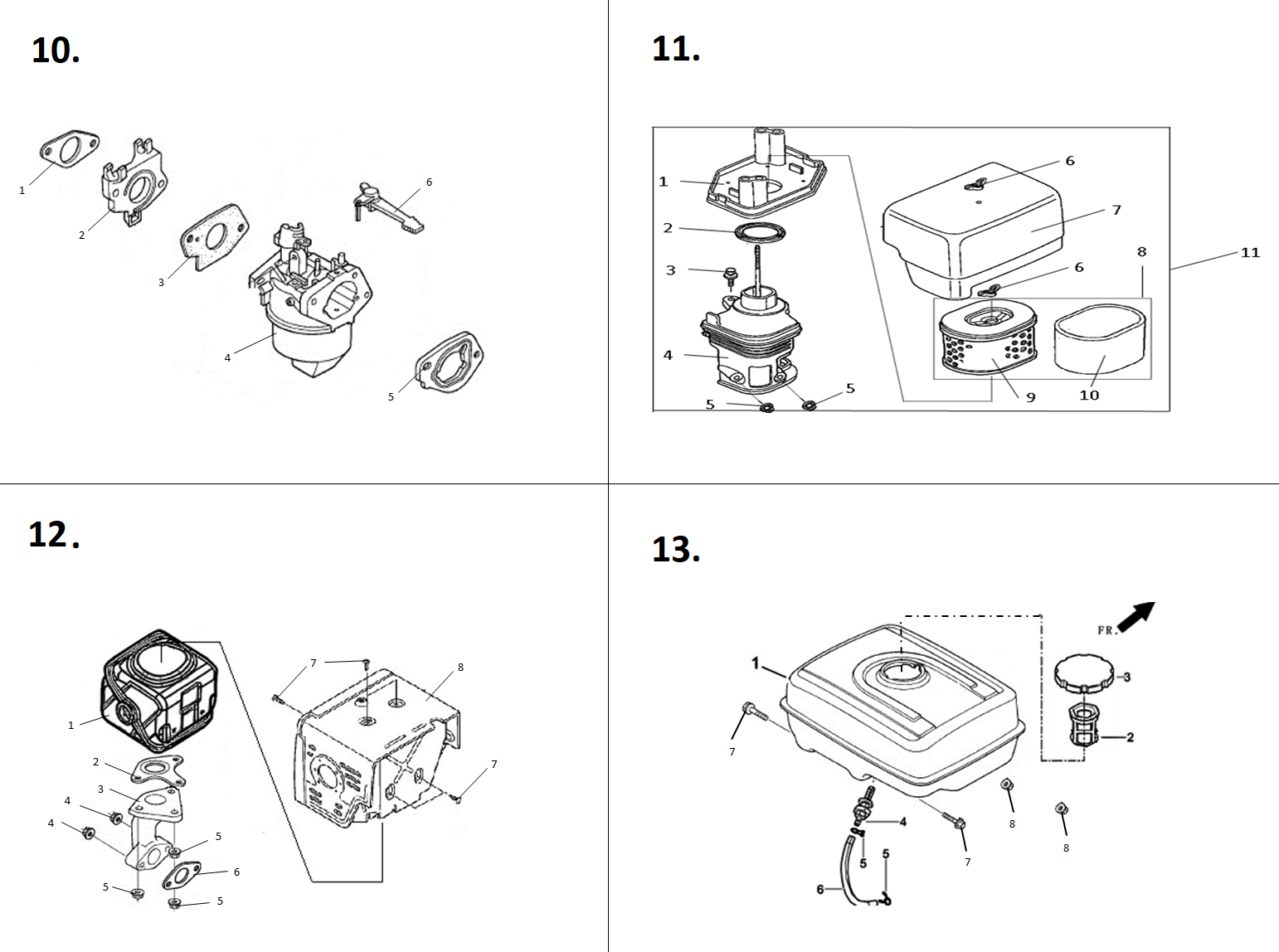

| 10.01 | Прокладка паронитовая (N000-028-555) | N000-028-555 | - | |
| 10.02 | Теплоизолятор (N000-028-529) | N000-028-529 | - | |
| 10.03 | Прокладка паронитовая (N000-028-528) | N000-028-528 | - | |
| 10.04 | Карбюратор (N000-028-336) | N000-028-336 | 2 860.08 | |
| 10.05 | Прокладка (N000-028-554) | N000-028-554 | - | |
| 10.06 | Рычаг воздушной заслонки (N000-028-535) | N000-028-535 | - | |
| 11.01 | Основание пластиковое (N000-028-559) | N000-028-559 | - | |
| 11.02 | Прокладка (N000-028-560) | N000-028-560 | - | |
| 11.04 | Корпус воздушного фильтра (N000-028-561) | N000-028-561 | - | |
| 11.06 | Гайка (N000-028-597) | N000-028-597 | - | |
| 11.07 | Крышка воздушного фильтра (N000-028-558) | N000-028-558 | - | |
| 11.08 | Фильтр воздушный в сборе (N000-028-562) | N000-028-562 | - | |
| 11.09 | Каркас фильтра воздушного (N000-028-564) | N000-028-564 | - | |
| 11.10 | Элемент фильтрующий воздушный (N000-028-563) | N000-028-563 | - | |
| 11.11 | Блок фильтрации воздуха в сборе (N000-028-557) | N000-028-557 | - | |
| 12.01 | Глушитель (N000-028-570) | N000-028-570 | - | |
| 12.02 | Прокладка (N000-028-567) | N000-028-567 | - | |
| 12.03 | Патрубок соединительный (N000-028-569) | N000-028-569 | - | |
| 12.04 | Гайка М8 (UM05-005-002) | UM05-005-002 | - | |
| 12.05 | Гайка M8 (N000-006-181) | N000-006-181 | - | |
| 12.06 | Прокладка (N000-028-565) | N000-028-565 | - | |
| 12.07 | Болт M6х8 (N000-013-138) | N000-013-138 | - | |
| 12.08 | Кожух глушителя (N000-028-568) | N000-028-568 | - | |
| 12.09 | Глушитель в сборе (N000-028-566) | N000-028-566 | - | |
| 13.01 | Бензобак (N000-028-553) | N000-028-553 | - | |
| 13.02 | Фильтр заливной горловины бака (N000-028-613) | N000-028-613 | - | |
| 13.03 | Крышка топливного бака (N000-028-615) | N000-028-615 | - | |
| 13.04 | Штуцер (N000-028-614) | N000-028-614 | - | |
| 13.05 | Хомут d7.5 (N000-028-620) | N000-028-620 | - | |
| 13.06 | Топливопровод D8xd4x210 (N000-028-607) | N000-028-607 | - | |
| 13.08 | Болт M8х25 (N000-020-558) | N000-020-558 | - | |
| 14.01 | Гайка М16х1.5 (N000-013-151) | N000-013-151 | - | |
| 14.02 | Чашка-храповик (N000-028-574) | N000-028-574 | - | |
| 14.03 | Крыльчатка (N000-028-396) | N000-028-396 | 576.47 | |
| 14.04 | Маховик (N000-028-527) | N000-028-527 | - | |
| 14.05 | Магнето H=70 h=68 d=28.5 L=215 (N000-028-629) | N000-028-629 | 906.15 | |
| 14.06 | Болт M6х28 Zn (N000-020-217) | N000-020-217 | - | |
| 14.07 | Провод низкого напряжения (N000-028-588) | N000-028-588 | - | |
| 14.08 | Колпачек свечи зажигания (N000-028-587) | N000-028-587 | - | |
| 15.01 | Узел настройки оборотов (N000-028-544) | N000-028-544 | 760.92 | |
| 15.02 | Пружина дроссельной заслонки (N000-028-530) | N000-028-530 | 206.1 | |
| 15.03 | Тяга дроссельной заслонки (N000-028-532) | N000-028-532 | - | |
| 15.04 | Пружина регулятора оборотов (N000-028-533) | N000-028-533 | - | |
| 15.05 | Кулиса регулятора оборотов (N000-028-534) | N000-028-534 | - | |
| 15.07 | Гайка M6 (UM05-000-003) | UM05-000-003 | 138.4 | |
| 15.08 | Рычаг (N000-028-549) | N000-028-549 | - | |
| 15.09 | Шайба (N000-028-548) | N000-028-548 | - | |
| 15.10 | Рукоятка (N000-028-545) | N000-028-545 | - | |
| 15.11 | Шайба (N000-028-547) | N000-028-547 | - | |
| 15.12 | Винт M5х25 (N000-028-621) | N000-028-621 | - | |
| 15.14 | Болт специальный (N000-028-612) | N000-028-612 | - | |
| 15.15 | Пружина (N000-028-550) | N000-028-550 | - | |
| 15.16 | Пружина (N000-028-546) | N000-028-546 | - | |
| 15.17 | Пластина (N000-028-551) | N000-028-551 | - | |
| 15.19 | Пластина (N000-028-552) | N000-028-552 | - | |
![Инструмент [МПГ-1300-80]](/assets/components/minishop2/img/web/ms2_medium.png)
![Схема сборки и запчасти Инструмент [МПГ-1300-80]](/assets/excp_files/schems/img/МПГ-1300-80_EV.png)
![Схема сборки и запчасти Инструмент [МПГ-1300-80]](/assets/excp_files/schems/img/МПГ-1300-80_EV1.png)
![Схема сборки и запчасти Инструмент [МПГ-1300-80]](/assets/excp_files/schems/img/МПГ-1300-80_EV2.png)
![Схема сборки и запчасти Инструмент [МПГ-1300-80]](/assets/excp_files/schems/img/МПГ-1300-80_EV3.png)
![Схема сборки и запчасти Инструмент [МПГ-1300-80]](/assets/excp_files/schems/img/МПГ-1300-80_EV4.png)
