Инструмент [НПЧ-Т3-550]

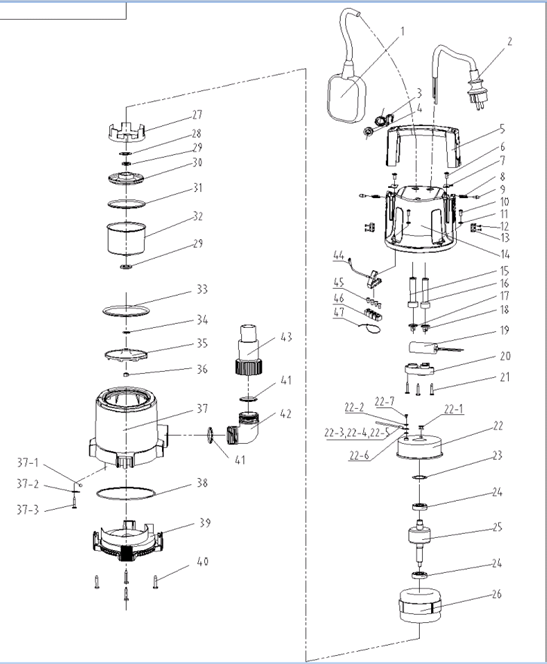

Схема сборки и запчасти Инструмент [НПЧ-Т3-550]

№	Наименование	Артикул	Цена
1	Поплавок в сборе (U452-400-002)	U452-400-002	702.34
2	Шнур сетевой Rubber 3x0.75мм 10м (U099-004-009-10)	U099-004-009-10	515.25
3	Хомут (N000-025-987)	N000-025-987	-
4	Втулка (N000-025-988)	N000-025-988	-
5	Ручка (N000-025-989)	N000-025-989	270.21
6	Саморез (N000-025-990)	N000-025-990	-
7	Шайба (N000-025-991)	N000-025-991	-
8	Пружина (N000-025-992)	N000-025-992	-
9	Заклепка (N000-025-993)	N000-025-993	-
10	Саморез 4х33 PH2 (UM02-900-018)	UM02-900-018	-
11	Шайба D5 (UM04-900-001)	UM04-900-001	103.05
12	Саморез (N000-025-994)	N000-025-994	-
13	Заклепка (N000-025-995)	N000-025-995	-
14	Корпус двигателя (N000-025-996)	N000-025-996	720.59
15	Воротник шнура (N000-010-079)	N000-010-079	-
16	Воротник шнура (N000-000-608)	N000-000-608	164.88
17	Шайба прижима пласт. (U452-400-008)	U452-400-008	105.36
18	Втулка кабеля (N000-000-610)	N000-000-610	164.88
19	Конденсатор 16мФ 300В (V000-007-560)	V000-007-560	309.15
20	Планка прижима (U452-400-011)	U452-400-011	206.1
21	Саморез 4x34 PH2 #F (UM02-000-039)	UM02-000-039	103.05
22	Крышка двигателя верхняя (N000-000-613)	N000-000-613	-
22.1	Уплотнитель провода (N000-000-614)	N000-000-614	-
22.2	Шайба стопорная D4 (UM04-003-001)	UM04-003-001	103.05
22.3	Провод заземления (N000-000-616)	N000-000-616	-
22.4	Клемма обжимная (N000-000-617)	N000-000-617	-
22.5	Трубка термоусадочная (N000-000-618)	N000-000-618	-
22.6	Шайба-гровер D4 (UM04-001-002)	UM04-001-002	103.05
22.7	Винт M4x10 (UM01-000-012)	UM01-000-012	103.05
23	Кольцо пружинное D31 (U365-150-038)	U365-150-038	103.05
24	Подшипник шариковый 6201-2RS (32х12х10) n/n (U009-620-1RS)	U009-620-1RS	206.1
25	Ротор (N000-026-012)	N000-026-012	-
26	Статор (N000-010-095)	N000-010-095	-
26.C	Двигатель в сборе 550 Вт (V000-001-033)	V000-001-033	-
27	Уплотнение (N000-000-732)	N000-000-732	-
28	Прокладка (N000-000-626)	N000-000-626	-
29	Сальник D24xd12xh4.5 (N000-025-787)	N000-025-787	206.1
30	Щит двигателя (N000-000-628)	N000-000-628	-
31	Кольцо уплотнительное (N000-000-629)	N000-000-629	-
32	Крышка нижняя (N000-000-737)	N000-000-737	-
33	Уплотнение электродвигателя D92x5 (U452-400-014)	U452-400-014	309.15
34	Прокладка регулировочная (N000-000-634)	N000-000-634	-
35	Крыльчатка насоса (N000-026-013)	N000-026-013	252.21
36	Гайка M8 (автогровер) (UM05-001-003)	UM05-001-003	103.05
37	Корпус насоса (N000-026-000)	N000-026-000	721.36
37.1	Шарик стальной D6 (N000-010-109)	N000-010-109	-
37.2	Шайба (N000-010-110)	N000-010-110	-
37.3	Саморез ST2.9х8.5 (N000-010-111)	N000-010-111	-
38	Кольцо уплотнительное D126х3 (U452-400-025)	U452-400-025	206.1
39	Корпус насоса (N000-026-011)	N000-026-011	-
40	Саморез (N000-010-219)	N000-010-219	-
41	Кольцо уплотнительное D43хd37хh3.0 (N000-025-823)	N000-025-823	103.05
42	Патрубок D48x72x72 (U452-400-020)	U452-400-020	206.1
43	Штуцер выходной D54x100 (U452-400-021)	U452-400-021	103.05
44	Клемма (N000-025-977)	N000-025-977	-
45	Разъем (N000-000-644)	N000-000-644	-
45	Разъем (N000-000-643)	N000-000-643	-
46	Зажим (N000-000-645)	N000-000-645	-
47	Хомут (N000-000-646)	N000-000-646	-
