Инструмент [ОШ-7.2 Н]

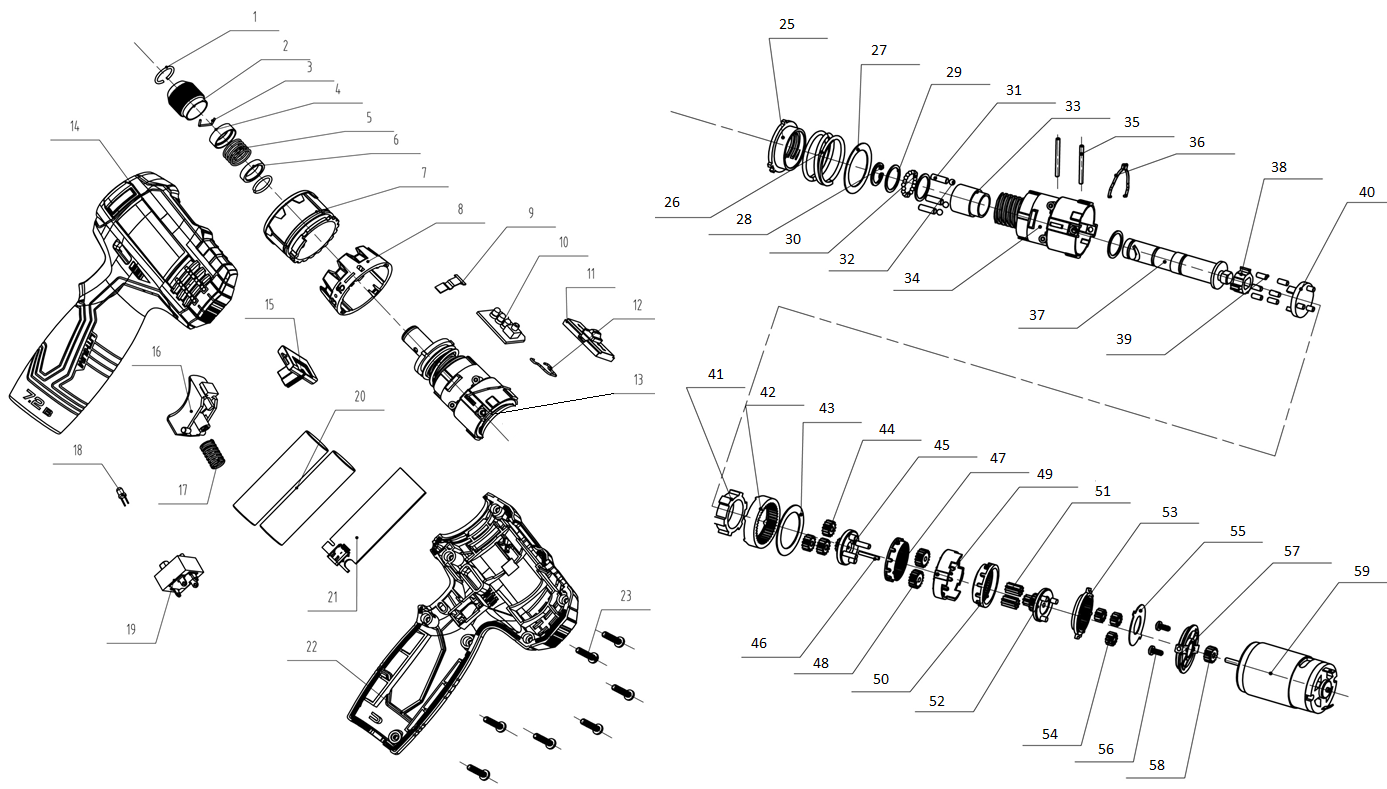

Схема сборки и запчасти Инструмент [ОШ-7.2 Н]

№	Наименование	Артикул	Цена
1	Кольцо стопорное разрезное (U573-036-022)	U573-036-022	-
2	Кожух патрона (U573-036-023)	U573-036-023	-
3	Фиксатор (U573-036-024)	U573-036-024	103.05
4	Кольцо латунное (U573-036-025)	U573-036-025	-
5	Пружина (U573-036-026)	U573-036-026	-
6	Кольцо стальное (U573-036-027)	U573-036-027	-
7	Муфта переключения момента (N000-027-715)	N000-027-715	-
8	Накладка муфты переключения момента (N000-027-716)	N000-027-716	-
9	Пружина (U561-072-011)	U561-072-011	-
10	Плата светодиодного индикатора уровня заряда АКБ (U561-072-014)	U561-072-014	319.26
11	Переключатель скоростей (N000-027-717)	N000-027-717	-
12	Ограничитель (N000-027-718)	N000-027-718	-
13	Редуктор в сборе (N000-039-839)	N000-039-839	1 195.52
14	Корпус левая часть (N000-027-719)	N000-027-719	-
15	Планка (N000-027-720)	N000-027-720	-
16	Кнопка выключателя (N000-027-721)	N000-027-721	-
17	Пружина (U573-036-015)	U573-036-015	-
18	Светодиод (U273-049-003)	U273-049-003	58.21
19	Выключатель FAO26A-12/1 12A DC7.2V 5E4 (V000-002-705)	V000-002-705	341.4
20	Аккумуляторный элемент 3.6V, 1500mAh, Li-ion, D18хL65 (N000-022-826)	N000-022-826	412.2
21	Плата блока электроники (V000-004-387)	V000-004-387	294.78
22	Корпус правая часть (N000-027-722)	N000-027-722	-
23	Саморез 3x14 PH1 (UM02-000-008)	UM02-000-008	103.05
24	Зарядное устройство 9V 1.65A (V000-006-091)	V000-006-091	851.61
25	Шайба пластиковая (U561-072-031)	U561-072-031	-
26	Пружина (U561-072-032)	U561-072-032	-
27	Шайба (U561-072-033)	U561-072-033	-
29	Шайба d11,3 D14,9 h0,5 (U561-072-059)	U561-072-059	-
30	Шарик стальной D2 (U561-072-060)	U561-072-060	-
31	Ролик D2,9x10,7 (U573-036-036)	U573-036-036	-
32	Шарик стальной D3 (U261-122-013)	U261-122-013	104.04
33	Втулка корпуса редуктора (U561-072-057)	U561-072-057	-
34	Корпус редуктора (U561-072-055)	U561-072-055	-
35	Штифт D2х29 (U561-072-056)	U561-072-056	-
36	Пластина пружинная (N000-027-723)	N000-027-723	-
37	Шпиндель (U561-072-058)	U561-072-058	305.81
38	Блок стопора (U561-072-037)	U561-072-037	-
39	Ролик D2,4x5,8 (U561-072-036)	U561-072-036	-
40	Промщит (U561-072-038)	U561-072-038	-
41	Фланец редуктора (U561-072-054)	U561-072-054	625.14
42	Муфта металлическая Z=42 (U561-072-053)	U561-072-053	-
43	Шайба (U561-072-052)	U561-072-052	-
44	Шестерня Z=15 (U561-072-039)	U561-072-039	-
45	Шестерня промежуточная Z=12 (U561-072-041)	U561-072-041	-
46	Штифт D1,46х19 (U561-072-040)	U561-072-040	-
47	Шестерня кольцевая первой скорости Z=45 (U561-072-051)	U561-072-051	-
48	Шестерня Z=18 (U561-072-042)	U561-072-042	-
49	Шестерня кольцевая второй скорости Z=36 (U561-072-050)	U561-072-050	-
50	Эпицикл (N000-027-724)	N000-027-724	-
51	Шестерня Z=9 (U561-072-043)	U561-072-043	-
52	Водило с блоком солнечных шестерен Z1=9 Z2=18 (U561-072-045)	U561-072-045	531.43
53	Шестерня кольцевая Z=39 (U561-072-049)	U561-072-049	-
54	Шестерня Z=12 (U561-072-044)	U561-072-044	-
55	Шайба (U561-072-046)	U561-072-046	-
56	Винт M2.5x7 PH1 (UM01-000-001)	UM01-000-001	103.05
57	Крышка редуктора задняя (U561-072-047)	U561-072-047	-
58	Шестерня Z=15 (U561-072-061)	U561-072-061	-
59	Двигатель постоянного тока 7.2V (U561-072-062-7,2)	U561-072-062-7,2	-
60	Двигатель в сборе 7,2V (U561-072-063-C)	U561-072-063-C	1 648.83
