| 1 | Шайба D10 (N000-022-384) | N000-022-384 | - | |
| 2 | Кронштейн (N000-023-894) | N000-023-894 | 206.1 | |
| 3 | Вал (N000-023-895) | N000-023-895 | 1 164.02 | |
| 4 | Штифт D6х22 (N000-023-887) | N000-023-887 | - | |
| 5 | Винт M6х14 Hex (N000-023-862) | N000-023-862 | - | |
| 6 | Вставка (N000-023-896) | N000-023-896 | - | |
| 7 | Крышка (N000-023-897) | N000-023-897 | - | |
| 8 | Вал (N000-023-898) | N000-023-898 | 528.12 | |
| 9 | Планка (N000-023-899) | N000-023-899 | 3 847.77 | |
| 10 | Шпонка 4x28 (N000-023-889) | N000-023-889 | - | |
| 11 | Шпилька (N000-023-900) | N000-023-900 | - | |
| 12 | Наклейка (N000-023-901) | N000-023-901 | - | |
| 13 | Штифт D6х2 (N000-023-888) | N000-023-888 | 103.05 | |
| 14 | Втулка фигурная (N000-023-902) | N000-023-902 | 106.12 | |
| 15 | Штифт D3х16 (N000-023-885) | N000-023-885 | - | |
| 16 | Стержень шестигранный (N000-023-903) | N000-023-903 | - | |
| 17 | Ручка запирающая (N000-023-904) | N000-023-904 | 206.1 | |
| 18 | Ручка верхняя часть (N000-023-905) | N000-023-905 | 206.1 | |
| 19 | Винт установочный (N000-023-906) | N000-023-906 | - | |
| 20 | Ручка нижняя часть (N000-023-907) | N000-023-907 | - | |
| 21 | Стопор маховика (N000-023-908) | N000-023-908 | - | |
| 22 | Винт M6x16 (N000-022-362) | N000-022-362 | - | |
| 23 | Шайба гровер D6 (N000-013-921) | N000-013-921 | - | |
| 24 | Колесо регулировочное (N000-023-909) | N000-023-909 | 412.2 | |
| 27 | Кожух (N000-023-910) | N000-023-910 | - | |
| 28 | Заглушка (N000-023-911) | N000-023-911 | - | |
| 30 | Защелка (N000-023-913) | N000-023-913 | 306 | |
| 31 | Шестерня 2 D60 Z58 (N000-023-933) | N000-023-933 | 1 390.37 | |
| 32 | Шестерня D81хd18 Z80 (N000-023-934) | N000-023-934 | 1 293.38 | |
| 33 | Шестерня 1 D54 Z52 (N000-023-935) | N000-023-935 | 4 760 | |
| 34 | Ключ (N000-027-944) | N000-027-944 | 824.42 | |
| 35 | Стержень (N000-027-945) | N000-027-945 | 3 091.55 | |
| 36 | Втулка скольжения D12хd8х10 (N000-023-936) | N000-023-936 | 355.67 | |
| 37 | Шайба волновая D6 (N000-027-946) | N000-027-946 | 824.42 | |
| 38 | Втулка скольжения D16хd12х8 (N000-023-937) | N000-023-937 | 510 | |
| 39 | Планка (N000-023-938) | N000-023-938 | 2 652 | |
| 40 | Стойка (N000-027-947) | N000-027-947 | 3 503.75 | |
| 41 | Площадка демпфирующая (N000-027-948) | N000-027-948 | 102 | |
| 43 | Кольцо крепежное (N000-023-922) | N000-023-922 | - | |
| 44 | Шестерня 7 (N000-027-949) | N000-027-949 | 756.63 | |
| 45 | Скоба крепежная (N000-027-950) | N000-027-950 | 286.49 | |
| 46 | Шайба волновая (N000-027-951) | N000-027-951 | - | |
| 47 | Шарик стальной (N000-027-952) | N000-027-952 | - | |
| 48 | Пружина направляющая (N000-027-953) | N000-027-953 | - | |
| 49 | Винт (N000-024-006) | N000-024-006 | - | |
| 50 | Вал (N000-027-954) | N000-027-954 | - | |
| 51 | Ручка переключения (N000-027-955) | N000-027-955 | 306.26 | |
| 52 | Винт M5х50 Hex (N000-020-806) | N000-020-806 | - | |
| 56 | Корпус редуктора (N000-023-921) | N000-023-921 | 927.47 | |
| 58 | Звёздочка D37.6xd15xh11.9 Z8 (N000-023-923) | N000-023-923 | 358 | |
| 60 | Гайка регулировочная (B) (N000-023-953) | N000-023-953 | - | |
| 61 | Панель (N000-023-924) | N000-023-924 | 1 646.56 | |
| 62 | Подшипник шариковый 6002-2RS (32x15x9) CCEB (U009-600-2RS) | U009-600-2RS | 434.37 | |
| 63 | Кольцо прокладочное 3 (N000-023-926) | N000-023-926 | 196.37 | |
| 64 | Шестерня 3 D19хd9 Z17 (N000-023-927) | N000-023-927 | 1 185.42 | |
| 65 | Шестерня 4 D77 x d18 Z=75 (N000-027-956) | N000-027-956 | 5 100 | |
| 66 | Вал шестерня (N000-023-929) | N000-023-929 | 667.01 | |
| 67 | Вал шестерня Z12 (N000-023-930) | N000-023-930 | 446.76 | |
| 68 | Вал 1 (N000-027-957) | N000-027-957 | 296.81 | |
| 69 | Проставка 2 (N000-027-958) | N000-027-958 | 1 236.62 | |
| 70 | Проставка 1 (N000-027-959) | N000-027-959 | 506.22 | |
| 71 | Шестерня (N000-023-914) | N000-023-914 | 269.44 | |
| 72 | Ножи для рейсмуса W18Cr4V 332х18.2х3.2 (пара) (N000-023-915-2) | N000-023-915-2 | 3 272.91 | |
| 73 | Прижим ножа (N000-023-916) | N000-023-916 | 724.32 | |
| 74 | Винт (N000-023-917) | N000-023-917 | 206.1 | |
| 75 | Пружина D5.5xh18 (N000-024-171) | N000-024-171 | 291.01 | |
| 76 | Барабан ножевой (N000-023-919) | N000-023-919 | 4 323.55 | |
| 78 | Шкив (N000-023-920) | N000-023-920 | 983.61 | |
| 79 | Гайка M16х1.5 (N000-023-871) | N000-023-871 | - | |
| 80 | Кольцо стопорное D40mm (N000-023-872) | N000-023-872 | - | |
| 82 | Основание (N000-023-939) | N000-023-939 | 8 581.18 | |
| 83 | Зажим (N000-023-940) | N000-023-940 | - | |
| 85 | Планка (N000-023-942) | N000-023-942 | - | |
| 86 | Гайка (N000-023-852) | N000-023-852 | 204 | |
| 87 | Гайка регулировочная (A) (N000-023-943) | N000-023-943 | 206.1 | |
| 88 | Пружина D9xh51 (N000-023-944) | N000-023-944 | 560.46 | |
| 89 | Кронштейн (N000-023-945) | N000-023-945 | - | |
| 91 | Планка (N000-023-946) | N000-023-946 | - | |
| 95 | Ремень поликлиновый 6J418 ширина14 (N000-023-947) | N000-023-947 | 1 062.87 | |
| 96 | Кожух (N000-023-948) | N000-023-948 | 1 068.81 | |
| 97 | Стержень крепления двигателя (N000-023-952) | N000-023-952 | - | |
| 98 | Указатель (N000-023-951) | N000-023-951 | - | |
| 102 | Втулка (N000-023-949) | N000-023-949 | 1 067.03 | |
| 103 | Вал (N000-023-954) | N000-023-954 | 1 971.94 | |
| 104 | Пружина D16.5xh28 (N000-023-955) | N000-023-955 | 291.01 | |
| 105 | Втулка скольжения (N000-023-956) | N000-023-956 | 2 040 | |
| 108 | Втулка (N000-023-959) | N000-023-959 | 206.1 | |
| 109 | Звёздочка D50xd15xh11.7 Z11 (N000-023-960) | N000-023-960 | 8 160 | |
| 110 | Фиксатор (N000-023-961) | N000-023-961 | - | |
| 112 | Гайка M6 (N000-013-840) | N000-013-840 | 102 | |
| 113 | Шайба D20 (N000-023-880) | N000-023-880 | - | |
| 114 | Винт M8х8 (N000-023-870) | N000-023-870 | - | |
| 115 | Вал (N000-023-972) | N000-023-972 | 970.03 | |
| 116 | Планка (N000-023-973) | N000-023-973 | - | |
| 118 | Планка (N000-023-971) | N000-023-971 | - | |
| 120 | Саморез (N000-023-970) | N000-023-970 | - | |
| 121 | Стол (N000-023-974) | N000-023-974 | - | |
| 122 | Планка (N000-023-975) | N000-023-975 | - | |
| 123 | Двигатель КДС (V000-001-681) | V000-001-681 | 14 427.22 | |
| 124 | Втулка (N000-023-976) | N000-023-976 | 409.56 | |
| 125 | Стойка (N000-023-977) | N000-023-977 | - | |
| 126 | Направляющая (N000-023-978) | N000-023-978 | - | |
| 127 | Саморез (N000-023-968) | N000-023-968 | - | |
| 129 | Шестерня подъемного механизма D32 Z16 пластиковая (N000-023-980) | N000-023-980 | 140.15 | |
| 131 | Планка (N000-023-981) | N000-023-981 | - | |
| 132 | Планка (N000-023-982) | N000-023-982 | - | |
| 133 | Основание (N000-023-983) | N000-023-983 | - | |
| 136 | Винт M6х35 Hex (N000-023-864) | N000-023-864 | - | |
| 137 | Пружина (N000-023-984) | N000-023-984 | - | |
| 138 | Пружина (N000-023-986) | N000-023-986 | - | |
| 139 | Панель (N000-023-985) | N000-023-985 | - | |
| 140 | Крышка (N000-023-987) | N000-023-987 | - | |
| 141 | Ручка (N000-023-966) | N000-023-966 | - | |
| 142 | Крышка (N000-023-967) | N000-023-967 | - | |
| 143 | Ограничитель (N000-023-969) | N000-023-969 | - | |
| 146 | Крышка (N000-023-993) | N000-023-993 | - | |
| 149 | Вал (N000-023-992) | N000-023-992 | 722.13 | |
| 150 | Ножка резиновая (N000-023-991) | N000-023-991 | - | |
| 151 | Втулка (N000-023-990) | N000-023-990 | 948.46 | |
| 152 | Планка (N000-023-989) | N000-023-989 | - | |
| 153 | Мешок (N000-023-988) | N000-023-988 | - | |
| 155 | Саморез ST3.5х8 (N000-023-873) | N000-023-873 | - | |
| 156 | Ротор КДС (N000-024-000) | N000-024-000 | 6 000.08 | |
| 157 | Статор СДС (N000-024-001) | N000-024-001 | 3 563.52 | |
| 158 | Винт регулировочный (B) (N000-027-960) | N000-027-960 | 206.1 | |
| 159 | Крышка щеткодержателя D24.5 (N000-024-002) | N000-024-002 | 140.12 | |
| 160 | Щетка графитовая (пара) 7х17х15.9 (N000-024-003) | N000-024-003 | 632.28 | |
| 161 | Щеткодержатель (N000-024-004) | N000-024-004 | 887.6 | |
| 162 | Корпус статора (N000-024-005) | N000-024-005 | 2 287.86 | |
| 165 | Шкив (N000-024-007) | N000-024-007 | 983.61 | |
| 166 | Шнур сетевой H05RN-F Rubber 3Gх1.0мм2 2м (V000-006-344) | V000-006-344 | - | |
| 169 | Воротник шнура (N000-023-994) | N000-023-994 | - | |
| 170 | Корпус (N000-027-961) | N000-027-961 | - | |
| 171 | Втулка (N000-023-997) | N000-023-997 | 485.01 | |
| 173 | Фиксатор (N000-023-998) | N000-023-998 | - | |
| 174 | Крышка мотора (N000-023-999) | N000-023-999 | 355.38 | |
| 176 | Крышка корпуса задняя (N000-027-962) | N000-027-962 | - | |
| 177 | Конденсатор 0.33мкФ 275В (V000-007-553) | V000-007-553 | - | |
| 178 | Выключатель электромагнитный KJD16 AC250V (V000-003-207) | V000-003-207 | 2 185.19 | |
| 180 | Выключатель автоматический 250В 10А (V000-003-333) | V000-003-333 | 959.24 | |
| 182 | Панель декоративная (N000-027-963) | N000-027-963 | - | |
| 183 | Вал (N000-023-962) | N000-023-962 | 991.59 | |
| 184 | Планка фиксирующая (N000-023-963) | N000-023-963 | - | |
| 185 | Стойка (N000-023-964) | N000-023-964 | - | |
| 186 | Шайба (N000-023-965) | N000-023-965 | - | |
| 187 | Направляющая в сборе с кареткой (N000-028-005) | N000-028-005 | 538.91 | |
| 188 | Блок электронный (цифровой индикатор) (V000-004-341) | V000-004-341 | 1 137.05 | |
| 189 | Ролик прижимной (N000-024-012) | N000-024-012 | 776.02 | |
| 190 | Цепь (N000-023-228) | N000-023-228 | 862.24 | |
| 191 | Шаблон для установки ножей в сборе (N000-029-103) | N000-029-103 | 328.96 | |
![Инструмент [СР-330-1800]](/assets/components/minishop2/img/web/ms2_medium.png)

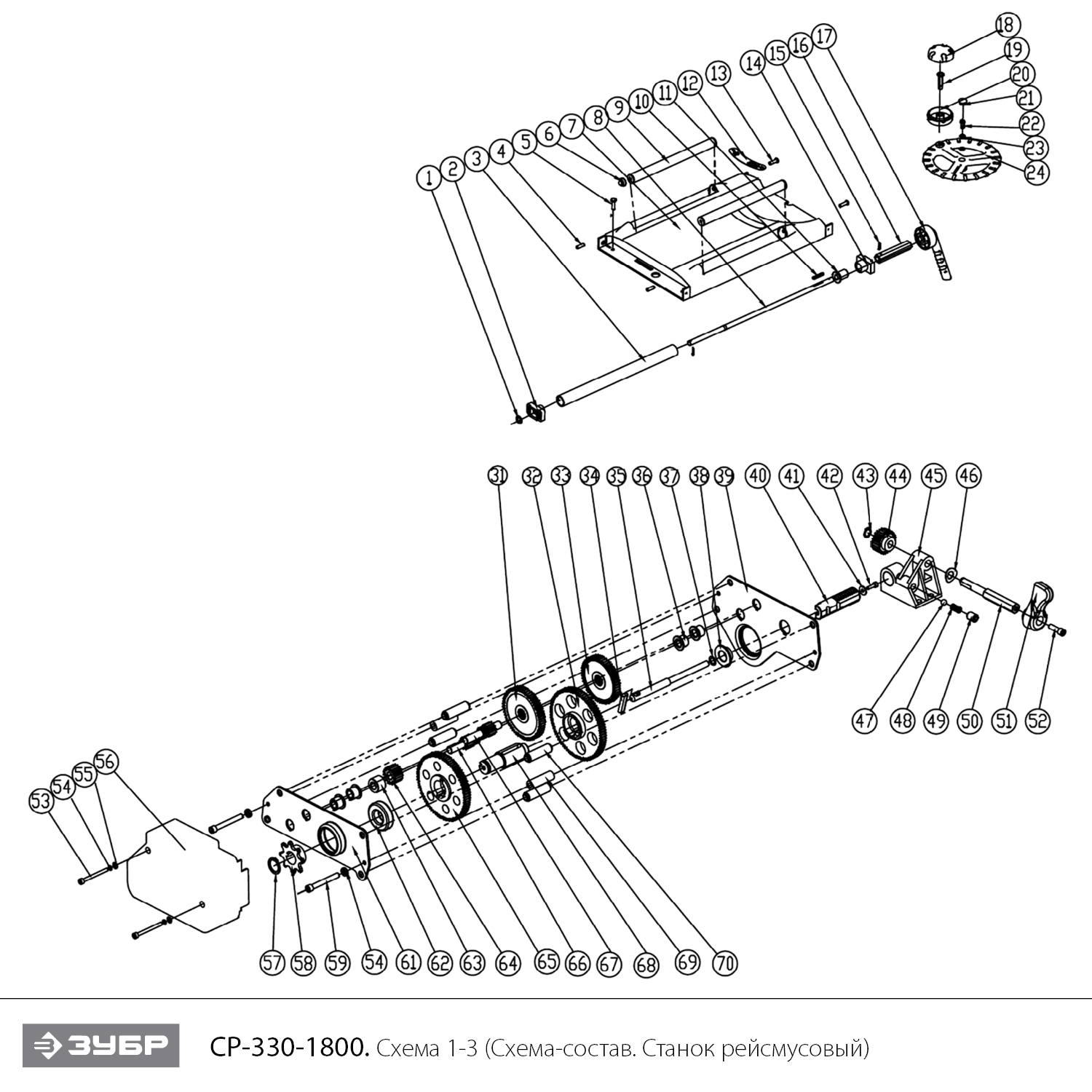

![Схема сборки и запчасти Инструмент [СР-330-1800]](/assets/excp_files/schems/img/СР-330-1800_EV.png)

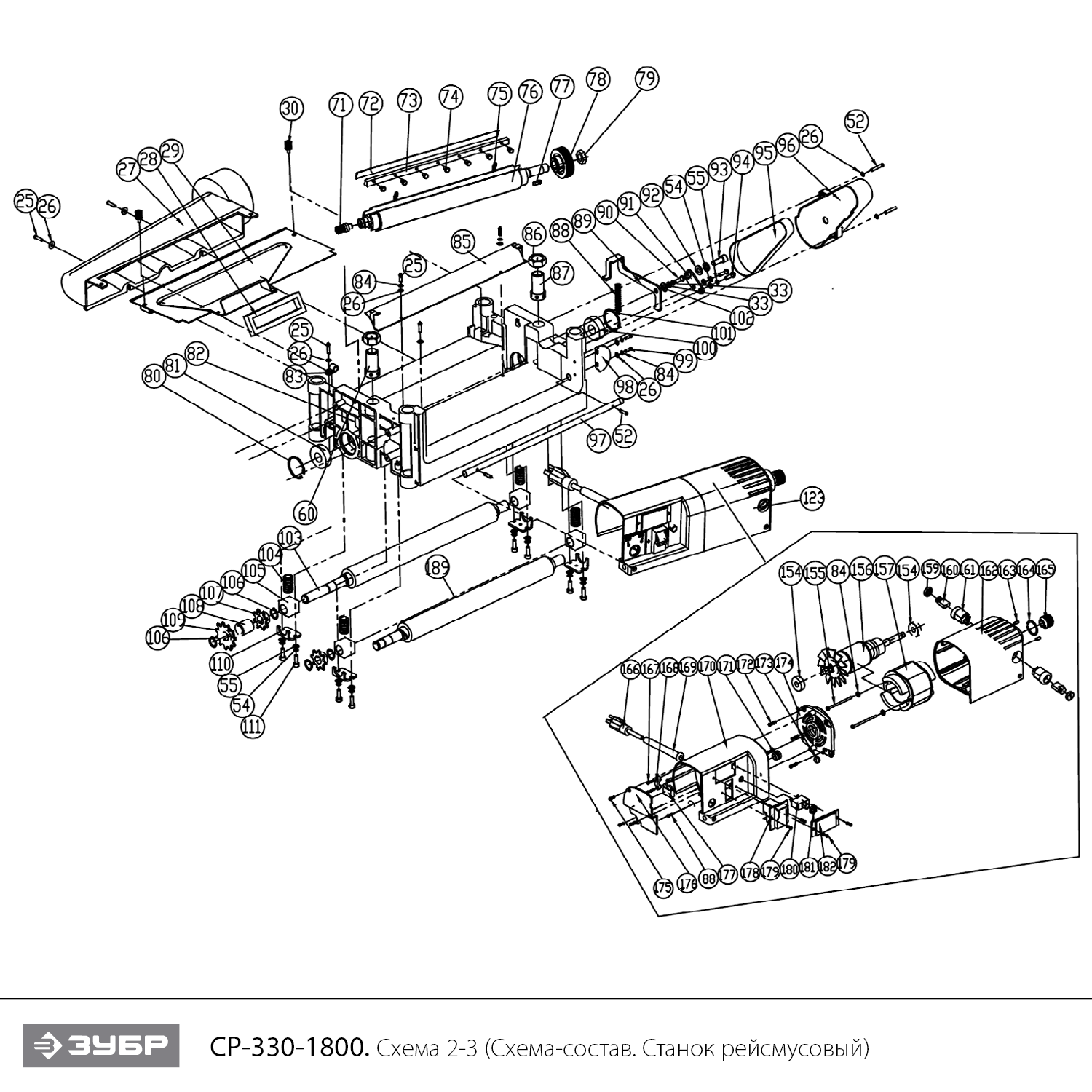

![Схема сборки и запчасти Инструмент [СР-330-1800]](/assets/excp_files/schems/img/СР-330-1800_EV1.png)

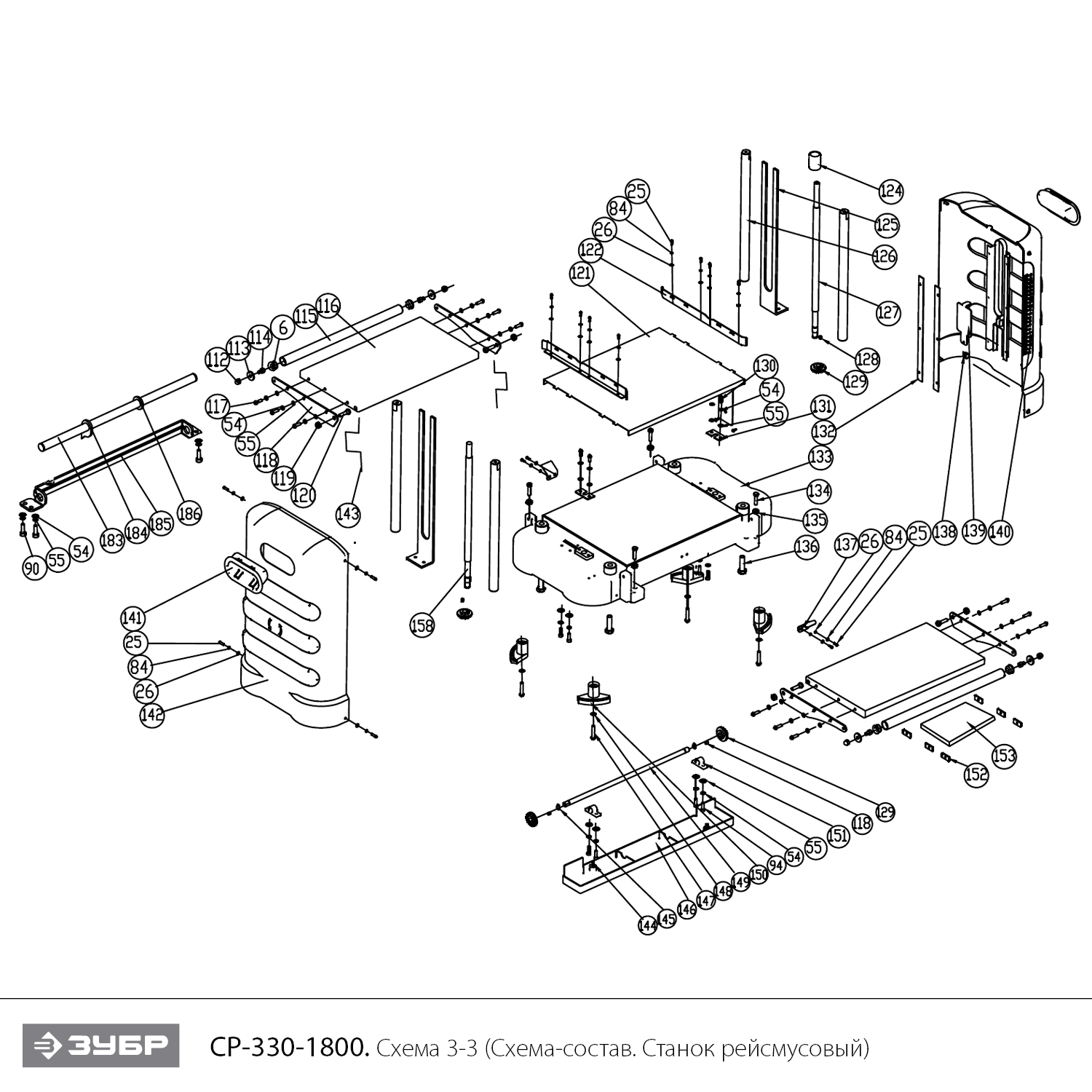

![Схема сборки и запчасти Инструмент [СР-330-1800]](/assets/excp_files/schems/img/СР-330-1800_EV2.png)
