Инструмент [УШМ-125-1100 ТМ3]

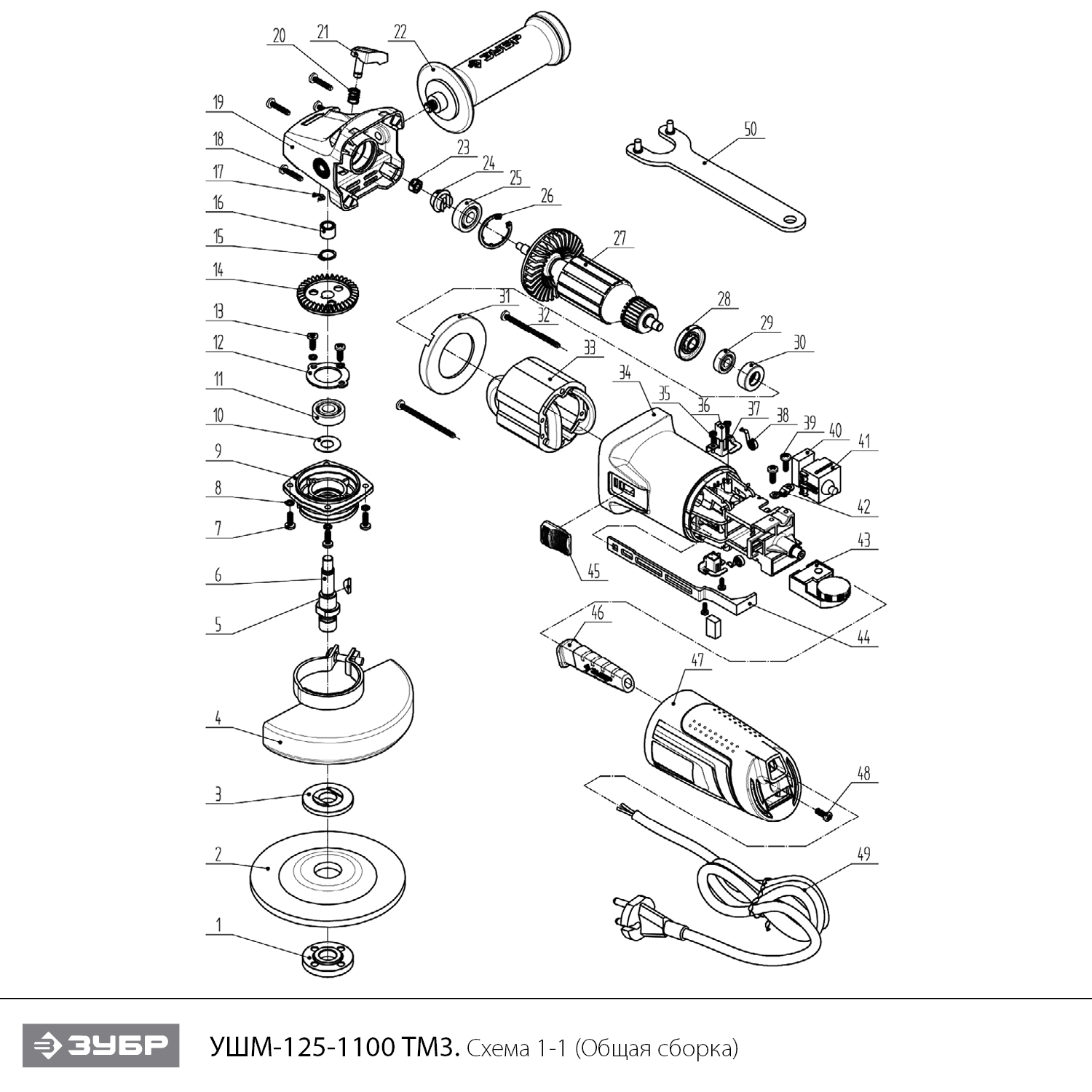

Схема сборки и запчасти Инструмент [УШМ-125-1100 ТМ3]

№	Наименование	Артикул	Цена
1	Фланец прижимной внешний M14 (U353-115-001)	U353-115-001	111.07
2	Диск (N000-017-179)	N000-017-179	-
3	Фланец внутренний D14 Ls17.5 (N000-019-832)	N000-019-832	180.15
4	Кожух диска (U503-951-004)	U503-951-004	175.6
5	Шпонка сегментная 3х10 (U353-110-006)	U353-110-006	103.05
6	Шпиндель М14хL69,4xh17 (U503-951-005)	U503-951-005	180.15
7	Саморез 4x62 PH2 #F (UM02-000-046)	UM02-000-046	-
8	Шайба-гровер D4 (UM04-001-002)	UM04-001-002	103.05
9	Крышка корпуса редуктора (U503-951-009)	U503-951-009	515.25
10	Шайба D22,5 d10 h0,4 (U503-951-010)	U503-951-010	102
11	Подшипник шариковый 629-2Z (26х9х8) OG (U009-629-RS0)	U009-629-RS0	317.22
12	Фиксатор подшипника шпинделя (U503-951-012)	U503-951-012	102
13	Винт M4x16 PH2 #F (UM01-000-021)	UM01-000-021	103.05
14	Шестерня ведомая D49 Z37 (U503-720-013)	U503-720-013	422.44
15	Кольцо стопорное разжимное D9 #F (UM06-001-003)	UM06-001-003	103.05
16	Подшипник игольчатый HK0810 (12x8x10) (U010-081-000)	U010-081-000	126.48
17	Кольцо стопорное D5 Е-образное (N000-017-154)	N000-017-154	-
19	Корпус редуктора (V. 2) 84x74x74 (U503-951-018-2)	U503-951-018-2	590.6
19	Корпус редуктора (V. 1) (U503-951-018)	U503-951-018	721.36
19	Корпус редуктора (V. 3) (U503-951-018-3)	U503-951-018-3	604.01
20	Пружина стопора D9xh13 (U503-140-023)	U503-140-023	103.05
21	Штифт блокировки вала с кнопкой в сборе D7x25,6мм (V.3) (N000-019-888)	N000-019-888	184.27
21	Штифт блокировки вала с кнопкой в сборе (V.1-2) (N000-019-839)	N000-019-839	177.32
22	Ручка боковая дополнительная (N000-019-840)	N000-019-840	270.21
23	Гайка M6 (автогровер) (UM05-001-004)	UM05-001-004	103.05
24	Шестерня ведущая D19x11,58mm, Z=12 (U503-720-024)	U503-720-024	286.84
26	Кольцо стопорное сжимное D30 (UM06-002-004)	UM06-002-004	103.05
27	Ротор КД под шлиц (U503-951-027)	U503-951-027	1 875.54
28	Кольцо пылезащитное D17 (N000-019-843)	N000-019-843	103.05
30	Втулка подшипника 607 резиновая (U253-600-029)	U253-600-029	103.05
31	Диффузор (U503-951-028)	U503-951-028	102
33	Статор КДС D62x48 (N000-019-860)	N000-019-860	1 573.61
34	Корпус двигателя (U503-951-041)	U503-951-041	513.42
36	Щетка графитовая (пара) 8х6х16 (U503-951-038-W)	U503-951-038-W	104
37	Щеткодержатель c пружиной шеткодержателя (U503-951-040)	U503-951-040	266.05
38	Пружина щеткодержателя D9.5xL19xh2.8 (N000-017-192)	N000-017-192	102

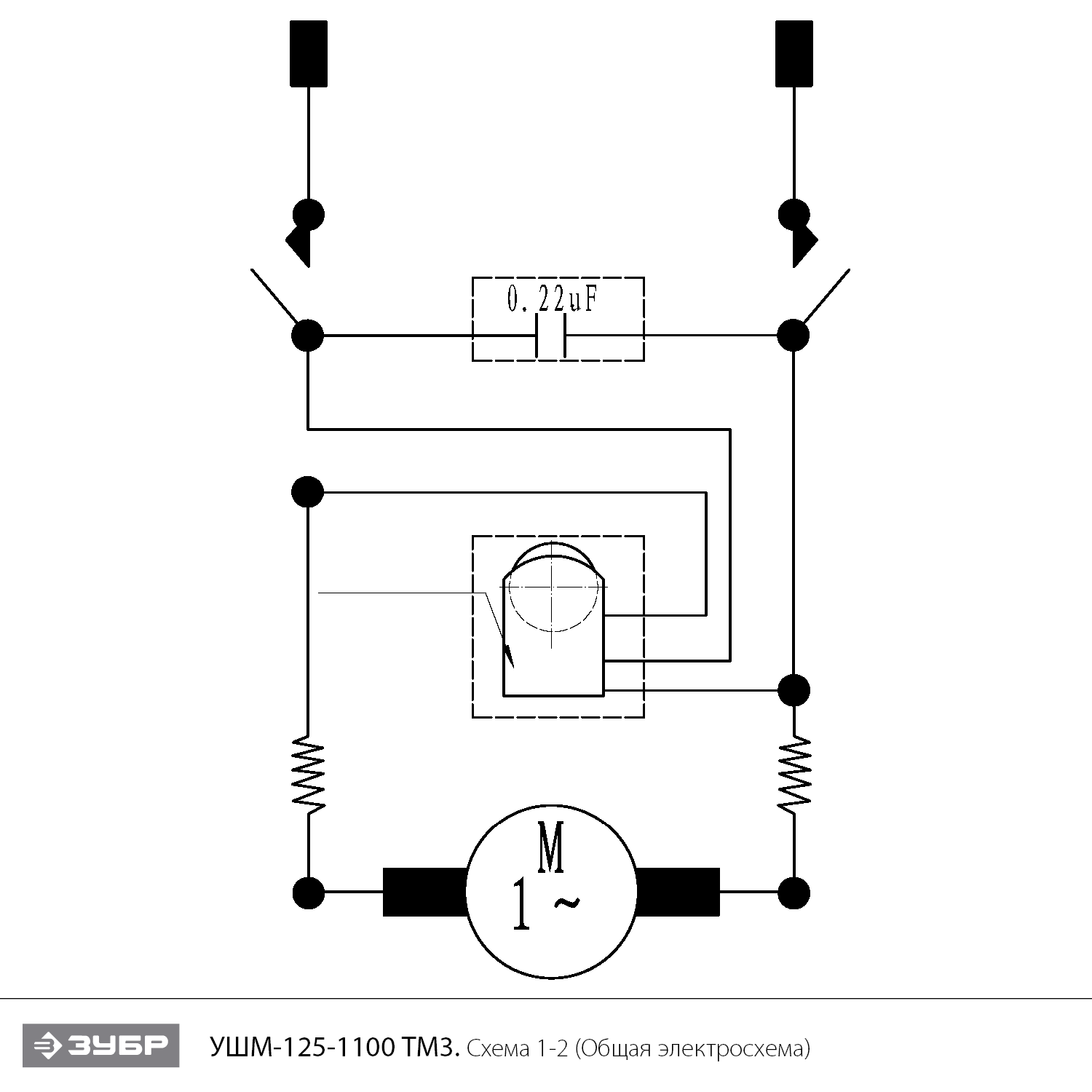

40	Конденсатор 0.22 мкФ (U353-110-055)	U353-110-055	103.05
41	Выключатель SF125 5(5)A 5E4 (V000-003-302)	V000-003-302	356.22
42	Прижим шнура (U253-120-047)	U253-120-047	103.05
43	Регулятор оборотов (V.2) 2 провода (V000-004-358)	V000-004-358	1 442.72
43	Регулятор оборотов (V.1) 3 провода (V000-004-295)	V000-004-295	1 313.58

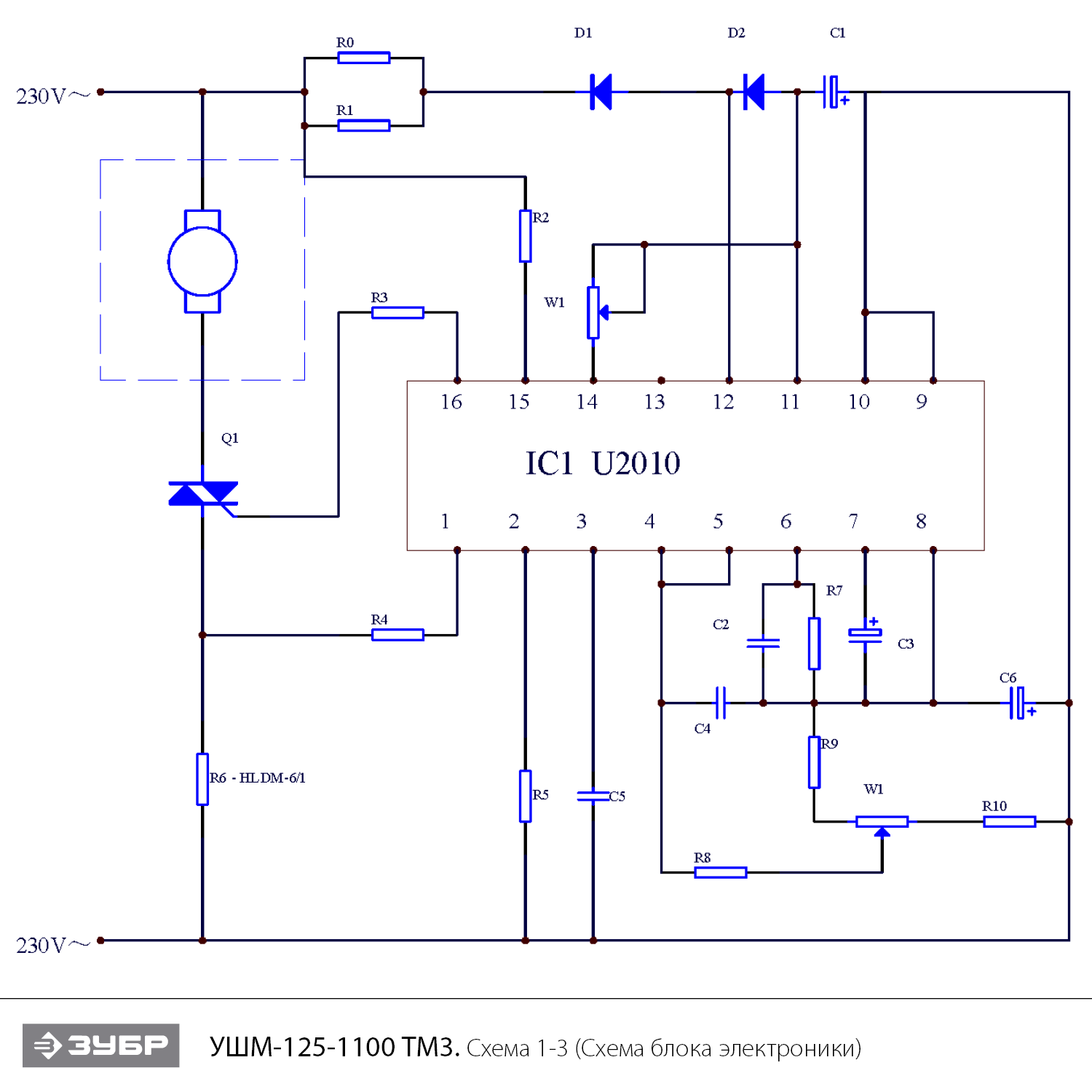

43	Блок электронный регулятор оборотов (V.4) HLDM-6/1M 3 провода (V000-004-293)	V000-004-293	1 396.15
43	Регулятор оборотов (V.3), 3 провода (V000-004-370)	V000-004-370	1 252.02
44	Тяга выключателя 142x11x31mm (U503-951-042)	U503-951-042	126.48
45	Кнопка выключателя (U503-951-043)	U503-951-043	126.48
45	Клавиша (вкл/выкл) (V.2) (N000-027-709)	N000-027-709	126.48
46	Воротник шнура (U098-004-026)	U098-004-026	103.05
47	Крышка корпуса статора (U503-951-045)	U503-951-045	206.1
49	Шнур сетевой PVC 2x0,75мм, 3м (U099-004-001-3)	U099-004-001-3	412.2
50	Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS)	U009-600-0RS	330.31
51	Подшипник шариковый 607 RS (19х7х6) (U009-607-RS0)	U009-607-RS0	309.15

Инструмент [УШМ-125-1100 ТМ3]

Схема сборки и запчасти Инструмент [УШМ-125-1100 ТМ3]
