Инструмент [УШМ-125-950 М3]

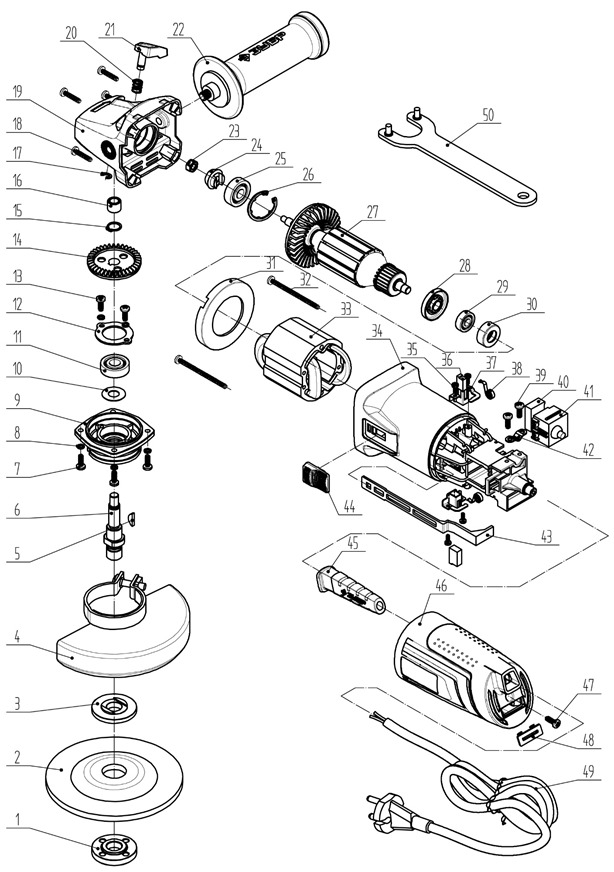

Схема сборки и запчасти Инструмент [УШМ-125-950 М3]

№	Наименование	Артикул	Цена
1	Фланец прижимной внешний M14 (U353-115-001)	U353-115-001	111.07
3	Фланец внутренний D14 Ls17.5 (N000-019-862)	N000-019-862	135.8
4	Кожух защитный (N000-019-857)	N000-019-857	558.46
5	Шпонка сегментная 3х10 (U353-110-006)	U353-110-006	103.05
6	Шпиндель М14хL69,4xh17 (U503-951-005)	U503-951-005	180.15
8	Шайба-гровер D4 (UM04-001-002)	UM04-001-002	103.05
9	Крышка корпуса редуктора (U503-951-009)	U503-951-009	515.25
10	Шайба (N000-019-835)	N000-019-835	102
11	Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS)	U009-600-0RS	330.31
12	Фиксатор подшипника шпинделя (U503-951-012)	U503-951-012	102
13	Винт M4x16 PH2 #F (UM01-000-021)	UM01-000-021	103.05
14	Шестерня ведомая D49 Z37 (U503-720-013)	U503-720-013	422.44
15	Кольцо стопорное разжимное D9 #F (UM06-001-003)	UM06-001-003	103.05
16	Подшипник игольчатый HK0810 (12x8x10) (U010-081-000)	U010-081-000	126.48
17	Кольцо стопорное D5 Е-образное (N000-019-838)	N000-019-838	110.16
19	Корпус редуктора (V. 3) (U503-951-018-3)	U503-951-018-3	604.01
19	Корпус редуктора (V. 1) (U503-951-018)	U503-951-018	721.36
19	Корпус редуктора (V. 2) 84x74x74 (U503-951-018-2)	U503-951-018-2	590.6
20	Пружина стопора D9xh13 (U503-140-023)	U503-140-023	103.05
21	Штифт блокировки вала с кнопкой в сборе (V.1-2) (N000-019-839)	N000-019-839	177.32
21	Штифт блокировки вала с кнопкой в сборе D7x25,6мм (V.3) (N000-019-888)	N000-019-888	184.27
22	Ручка боковая дополнительная (N000-019-840)	N000-019-840	270.21
23	Гайка M6 (N000-019-841)	N000-019-841	103.05
24	Шестерня ведущая D19x11,58mm, Z=12 (U503-720-024)	U503-720-024	286.84
25	Подшипник шариковый 629-2Z (26х9х8) OG (U009-629-RS0)	U009-629-RS0	317.22
26	Кольцо стопорное D26 сжимное (N000-019-842)	N000-019-842	-
27	Ротор КД под шлиц (U503-951-027)	U503-951-027	1 875.54
28	Кольцо пылезащитное D17 (N000-019-843)	N000-019-843	103.05
29	Подшипник шариковый 607 RS (19х7х6) (U009-607-RS0)	U009-607-RS0	309.15
30	Втулка подшипника 607 резиновая (U253-600-029)	U253-600-029	103.05
31	Диффузор (U503-951-028)	U503-951-028	102
33	Статор КДС D62x48 (N000-019-860)	N000-019-860	1 573.61
34	Корпус двигателя (U503-951-041)	U503-951-041	513.42
36	Щетка графитовая (пара) 8х6х16 (U503-951-038-W)	U503-951-038-W	104
37	Щеткодержатель c пружиной шеткодержателя (U503-951-040)	U503-951-040	266.05
38	Пружина щеткодержателя (N000-019-846)	N000-019-846	-
40	Конденсатор 0.22uF (N000-019-847)	N000-019-847	-
41	Выключатель SF125 5(5)A 5E4 (V000-003-302)	V000-003-302	356.22
42	Прижим шнура (U253-120-047)	U253-120-047	103.05
43	Тяга выключателя 142x11x31mm (U503-951-042)	U503-951-042	126.48
44	Клавиша (вкл/выкл) (V.2) (N000-027-709)	N000-027-709	126.48
45	Воротник шнура (N000-019-851)	N000-019-851	117.1
46	Крышка корпуса статора (U503-951-045)	U503-951-045	206.1
47	Саморез 4х55 PH2 (UM02-000-130)	UM02-000-130	-
48	Вставка (U503-951-046)	U503-951-046	144.12
49	Шнур сетевой PVC, H05VV-F, 2x0.75mm2, 2 m (N000-019-852)	N000-019-852	515.25

Инструмент [УШМ-125-950 М3]

Схема сборки и запчасти Инструмент [УШМ-125-950 М3]
