Инструмент [УШМ-180-1800 ПМ3]

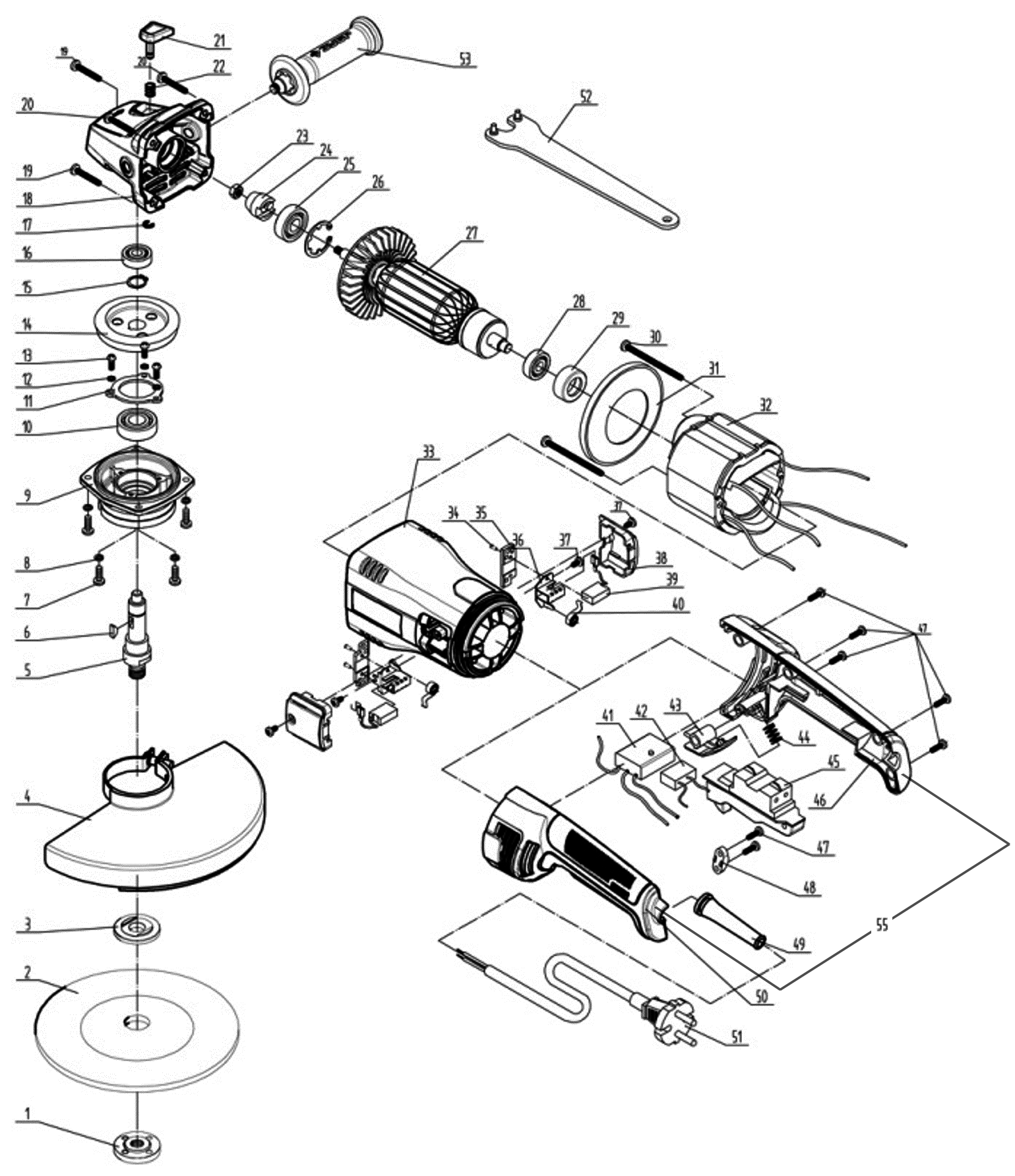

Схема сборки и запчасти Инструмент [УШМ-180-1800 ПМ3]

№	Наименование	Артикул	Цена
1	Фланец прижимной внешний M14 (U353-115-001)	U353-115-001	111.07
3	Фланец внутренний D14 Ls17.5 (U353-001-420)	U353-001-420	117.1
4	Кожух защитный (N000-017-150)	N000-017-150	-
5	Шпиндель D24x84 (U503-181-005)	U503-181-005	448.8
6	Шпонка сегментная 13x5x4 (U353-115-006)	U353-115-006	126.48
9	Крышка корпуса редуктора (N000-017-151)	N000-017-151	397.8
10	Подшипник шариковый 6202-2RS (35x15x11) n/n (U009-620-2RS)	U009-620-2RS	206.1
11	Фиксатор подшипника шпинделя D42xh2,2 (U253-235-013)	U253-235-013	103.05
12	Шайба-гровер D5 (UM04-001-003)	UM04-001-003	103.05
13	Винт M5x19 (UM01-000-037)	UM01-000-037	103.05
14	Шестерня ведомая D57хL19хZ39 (N000-017-152)	N000-017-152	547.64
15	Кольцо разжимное D13 #F (UM06-001-005)	UM06-001-005	103.05
16	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
17	Кольцо стопорное D5 Е-образное (N000-017-154)	N000-017-154	-
18	Корпус редуктора (N000-017-155)	N000-017-155	945.78
19	Саморез ST4.8x30 (N000-017-156)	N000-017-156	-
20	Саморез ST4.8x25 (N000-017-157)	N000-017-157	-
21	Стопор D7x25.6 (U503-140-022)	U503-140-022	124.5
21.C	Штифт блокировки вала с кнопкой в сборе (N000-017-158)	N000-017-158	140.81
22	Пружина стопора D9xh13 (U503-140-023)	U503-140-023	103.05
23	Гайка M8 (N000-017-159)	N000-017-159	102
24	Шестерня ведущая D20 h16.7 Z12 (N000-017-160)	N000-017-160	302.64
25	Подшипник шариковый 6200-2RS (30x10x9) n/n (U009-620-0RS)	U009-620-0RS	270.21
26	Кольцо стопорное сжимное D34 (UM06-002-002)	UM06-002-002	104.04
27	Ротор КДС D55x48 (U503-181-029)	U503-181-029	4 122.06
27	Ротор КДС D55x48 (U503-181-029-2)	U503-181-029-2	4 313.53
28	Подшипник шариковый 629-2Z (26х9х8) OG (U009-629-RS0)	U009-629-RS0	317.22
29	Втулка подшипника 629 резиноваяD30x9 (U253-235-032)	U253-235-032	147.22
31	Диффузор D87.5х51 (U503-181-034)	U503-181-034	102
32	Статор КД (N000-017-161)	N000-017-161	2 186.4
33	Корпус двигателя (N000-017-162)	N000-017-162	1 026.83
36	Щеткодержатель c пружиной (U503-181-041)	U503-181-041	353.24
37	Саморез 5x28 РН2 #F (UM02-000-079)	UM02-000-079	-
38	Крышка щеткодержателя (U503-181-044)	U503-181-044	102
39	Щетка графитовая (пара) 7х12х19 (U503-181-045-W)	U503-181-045-W	167
41	Блок плавного пуска SF-16/D3 16A 250V~ 50Hz (V000-004-294)	V000-004-294	512.16
42	Конденсатор 0.47uF (N000-017-164)	N000-017-164	204
43	Кнопка фиксатора (U503-181-051)	U503-181-051	309.15
44	Пружина (U503-181-052)	U503-181-052	206.1
45	Выключатель S230B 12(12)A 250V ~ 5E4 (V000-003-265)	V000-003-265	612
46	Рукоятка правая половина (N000-017-169)	N000-017-169	365.69
47	Саморез ST4.2x16F (N000-017-166)	N000-017-166	-
48	Прижим кабеля (N000-017-167)	N000-017-167	-
49	Рукав кабеля (N000-017-168)	N000-017-168	-
50	Рукоятка левая половина (N000-017-165)	N000-017-165	365.69
51	Кабель (N000-017-170)	N000-017-170	-
52	Ключ (N000-017-171)	N000-017-171	-
53	Рукоятка боковая (N000-017-172)	N000-017-172	-
55	Рукоятка в сборе левая и правая часть (N000-017-165-C)	N000-017-165-C	682
