Инструмент [УШМ-П125-1200 ЭПСТ]

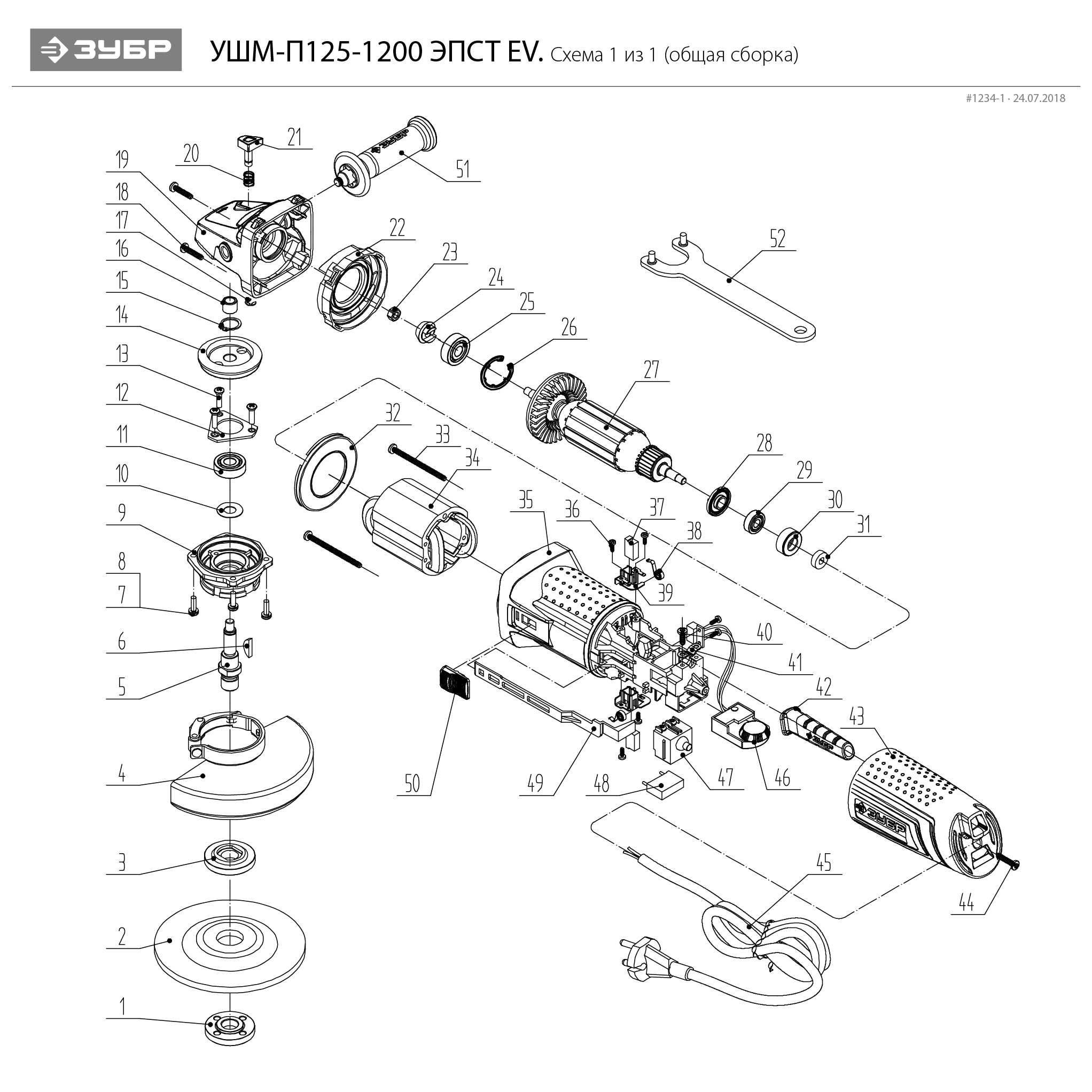

Схема сборки и запчасти Инструмент [УШМ-П125-1200 ЭПСТ]

№	Наименование	Артикул	Цена
1	Фланец прижимной внешний M14 (N000-019-879)	N000-019-879	110.16
3	Фланец внутренний D14 Ls17.5 (N000-019-862)	N000-019-862	135.8
4	Кожух защитный быстросъемный УШМ D125 d43,5 (N000-019-863)	N000-019-863	525.43
5	Шпиндель (N000-019-880)	N000-019-880	271.62
6	Шпонка сегментная 3х10 (U353-110-006)	U353-110-006	103.05
7	Винт M4x16 PH2 #F (UM01-000-021)	UM01-000-021	103.05
8	Шайба-гровер D4 (UM04-001-002)	UM04-001-002	103.05
9	Крышка редуктора (N000-019-881)	N000-019-881	396.32
10	Шайба защитная (N000-019-882)	N000-019-882	-
11	Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS)	U009-600-0RS	330.31
12	Фиксатор подшипника шпинделя (U503-951-012)	U503-951-012	102
14	Шестерня ведомая D49хd9.5 Z36 (N000-019-883)	N000-019-883	554.85
15	Кольцо стопорное D10 (N000-019-884)	N000-019-884	-
16	Подшипник игольчатый HK0810 (12x8x10) (U010-081-000)	U010-081-000	126.48
17	Кольцо стопорное D5 Е-образное (N000-019-886)	N000-019-886	110.16
18	Саморез 4х55 PH2 (UM02-000-130)	UM02-000-130	-
19	Корпус редуктора (N000-019-887)	N000-019-887	423.46
20	Пружина стопора D9xh13 (U503-140-023)	U503-140-023	103.05
21	Штифт блокировки вала с кнопкой в сборе D7x25,6мм (V.3) (N000-019-888)	N000-019-888	184.27
22	Щиток воздушный (N000-019-889)	N000-019-889	216.17
23	Гайка M6 (N000-019-841)	N000-019-841	103.05
24	Шестерня ведущая D18 h13.5 Z11 (N000-019-890)	N000-019-890	279.09
25	Подшипник шариковый 629-2Z (26х9х8) OG (U009-629-RS0)	U009-629-RS0	317.22
26	Стопорное кольцо (N000-027-417)	N000-027-417	-
27	Ротор КДС (N000-019-891)	N000-019-891	2 807.97
28	Кольцо пылезащитное D17 (N000-027-384)	N000-027-384	126.48
29	Подшипник шариковый 607 RS (19х7х6) (U009-607-RS0)	U009-607-RS0	309.15
30	Втулка подшипника 607 резиновая (U253-600-029)	U253-600-029	103.05
31	Кольцо магнитное индикатор оборотов D14.8xd6x4.8 (N000-019-870)	N000-019-870	400.33
31	Кольцо магнитное датчик оборотов (V.2) D14.8xd6x4.8 (N000-019-870-2)	N000-019-870-2	126.48
32	Диффузор (N000-019-893)	N000-019-893	476
34	Статор КДС (N000-019-894-2)	N000-019-894-2	1 334.01
35	Корпус двигателя (V.2 - 20,5 см) (N000-019-895-2)	N000-019-895-2	614.31
35	Корпус двигателя (V.1 - 19,8 см) (N000-019-895)	N000-019-895	594.49
37	Щетка графитовая (пара) 6x10x15.5 (N000-019-896)	N000-019-896	246
38	Пружина кручения (N000-019-897)	N000-019-897	-
39	Щеткодержатель (N000-019-898)	N000-019-898	152.15
41	Прижим шнура (U253-120-047)	U253-120-047	103.05
42	Воротник шнура 23M125-0-11 (N000-019-899)	N000-019-899	-
43	Крышка задняя (N000-019-900)	N000-019-900	666.55
45	Шнур сетевой PVC, H05RN-F, 2x1mm2, 3m (N000-019-901)	N000-019-901	412.2
46	Блок электронный 23M125 220V, 8,5A, 5 выводов (для корпуса V1) (V000-004-318)	V000-004-318	1 945.6
46	Блок электронный (V.2) 8.5A, 5 выводов (для корпуса V2) (V000-004-318-2)	V000-004-318-2	1 738.44
47	Выключатель S125G 8(8)A 5E4 (V000-003-405)	V000-003-405	230.82
47	Выключатель SF125 5(5)A 5E4 (V000-003-302)	V000-003-302	356.22
48	Конденсатор 0.22uF (N000-019-847)	N000-019-847	-
49	Тяга выключателя L=154мм (N000-019-902)	N000-019-902	126.48
50	Клавиша (вкл/выкл) (V.2) (N000-027-709)	N000-027-709	126.48
51	Рукоятка боковая (N000-019-914)	N000-019-914	279.21
