Инструмент [УШМ-П125-850]

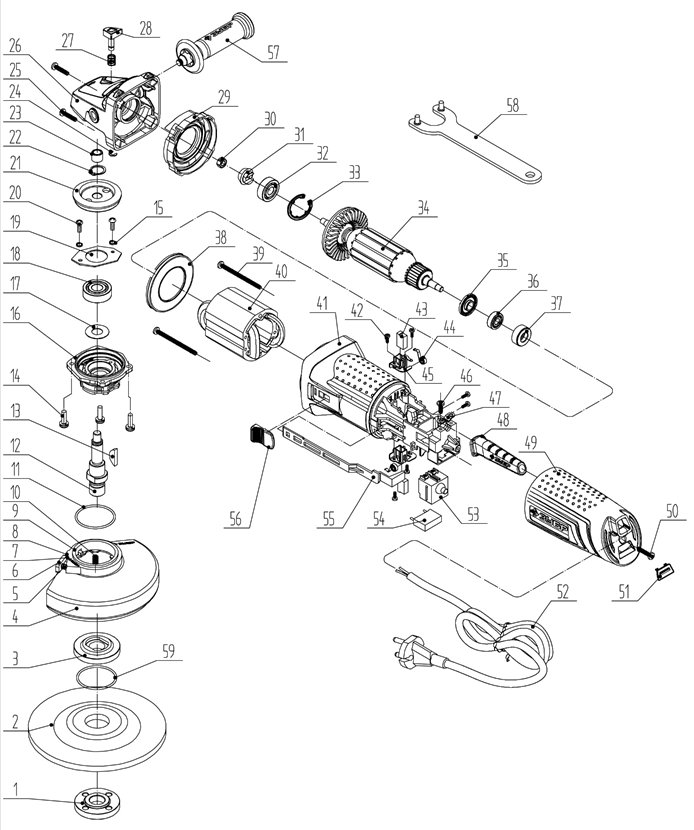

Схема сборки и запчасти Инструмент [УШМ-П125-850]

№	Наименование	Артикул	Цена
3	Фланец внутренний D14 Ls17.5 (N000-019-862)	N000-019-862	135.8
4	Кожух защитный (N000-029-388)	N000-029-388	618.31
5	Пружина кожуха (N000-029-389)	N000-029-389	-
6	Рычаг (N000-029-390)	N000-029-390	-
7	Кольцо (N000-029-392)	N000-029-392	-
8	Шайба D4 (N000-018-803)	N000-018-803	-
9	Штифт D4х10 (N000-029-391)	N000-029-391	-
10	Саморез ST4x10 (N000-018-766)	N000-018-766	-
11	Кольцо уплотнительное D38 h2 (U501-900-036)	U501-900-036	-
12	Шпиндель (N000-019-880)	N000-019-880	271.62
13	Шпонка сегментная 3х10 (U353-110-006)	U353-110-006	103.05
14	Винт M4x14 (N000-027-646)	N000-027-646	-
15	Шайба-гровер D4 (UM04-001-002)	UM04-001-002	103.05
16	Крышка редуктора (N000-019-881)	N000-019-881	396.32
17	Шайба защитная (N000-019-882)	N000-019-882	-
18	Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS)	U009-600-0RS	330.31
19	Прижим подшипника (N000-029-395)	N000-029-395	-
20	Винт M4x10 (N000-027-194)	N000-027-194	102
21	Шестерня ведомая D49хd9.5 Z36 (N000-019-883)	N000-019-883	554.85
22	Кольцо стопорное D10 (N000-019-884)	N000-019-884	-
23	Подшипник игольчатый HK0810 (12x8x10) (U010-081-000)	U010-081-000	126.48
24	Кольцо стопорное D5 Е-образное (N000-019-886)	N000-019-886	110.16
25	Саморез ST4.2x25 (N000-016-781)	N000-016-781	-
26	Корпус редуктора (N000-019-887)	N000-019-887	423.46
27	Пружина стопора D9xh13 (U503-140-023)	U503-140-023	103.05
28	Штифт блокировки вала с кнопкой в сборе D7x25,6мм (V.3) (N000-019-888)	N000-019-888	184.27
29	Щиток воздушный (N000-019-889)	N000-019-889	216.17
30	Гайка M6 (N000-019-841)	N000-019-841	103.05
31	Шестерня ведущая D18 h13.5 Z11 (N000-019-890)	N000-019-890	279.09
32	Подшипник шариковый 629-2Z (26х9х8) OG (U009-629-RS0)	U009-629-RS0	317.22
33	Кольцо стопорное D26 сжимное (N000-019-842)	N000-019-842	-
34	Ротор КД (N000-028-988)	N000-028-988	1 853.8
35	Кольцо пылезащитное D17 (N000-019-843)	N000-019-843	103.05
36	Подшипник шариковый 607 RS (19х7х6) (U009-607-RS0)	U009-607-RS0	309.15
37	Втулка подшипника 607 резиновая (U253-600-029)	U253-600-029	103.05
38	Диффузор (U503-951-028)	U503-951-028	102
39	Саморез ST4x60 (N000-018-363)	N000-018-363	-
40	Статор КД (N000-028-989)	N000-028-989	1 677.59
41	Корпус двигателя (U503-951-041)	U503-951-041	513.42
42	Саморез 3х8 (N000-007-087)	N000-007-087	-
43	Щетка графитовая (пара) 6х8х15.5 (N000-029-393)	N000-029-393	340.87
44	Пружина щеткодержателя (N000-019-846)	N000-019-846	-
45	Щеткодержатель c пружиной шеткодержателя (U503-951-040)	U503-951-040	266.05
46	Саморез d4x12 (N000-007-752)	N000-007-752	-
47	Прижим шнура (U253-120-047)	U253-120-047	103.05
48	Воротник шнура (N000-019-851)	N000-019-851	117.1
49	Крышка корпуса статора (U503-951-045)	U503-951-045	206.1
50	Саморез ST4x16 (N000-020-687)	N000-020-687	-
51	Вставка (U503-951-046)	U503-951-046	144.12
52	Шнур сетевой PVC, H05VV-F, 2x0.75mm2, 2 m (N000-019-852)	N000-019-852	515.25
53	Выключатель SF125 5(5)A 5E4 (V000-003-302)	V000-003-302	356.22
54	Конденсатор 0.22uF (N000-019-847)	N000-019-847	-
55	Тяга выключателя 142x11x31mm (U503-951-042)	U503-951-042	126.48
56	Клавиша (вкл/выкл) (V.2) (N000-027-709)	N000-027-709	126.48
57	Рукоятка боковая (N000-019-914)	N000-019-914	279.21
