Инструмент [УШМ-П150-1400 В]

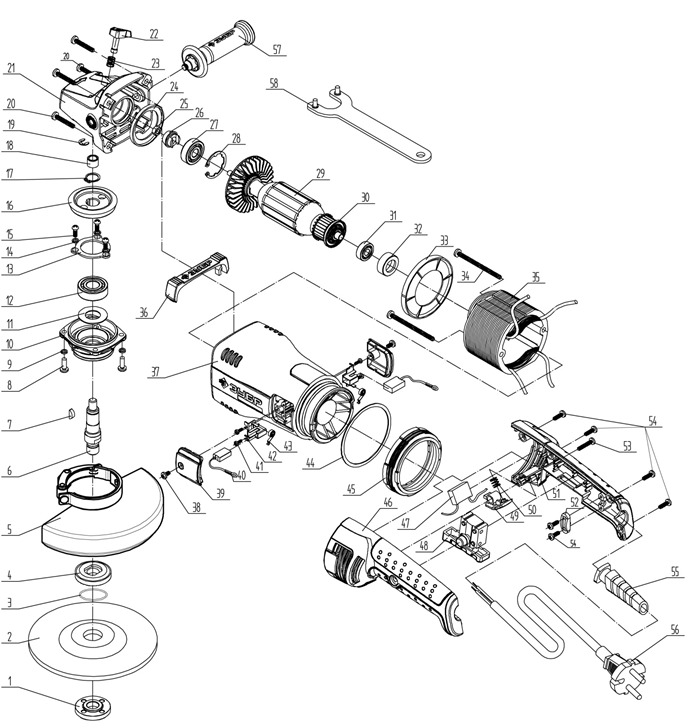

Схема сборки и запчасти Инструмент [УШМ-П150-1400 В]

№	Наименование	Артикул	Цена
1	Фланец прижимной внешний M14 (U353-115-001)	U353-115-001	111.07
3	Кольцо резиновое (N000-027-063)	N000-027-063	-
4	Фланец внутренний D14 Ls17.5 (N000-019-862)	N000-019-862	135.8
5	Кожух защитный (N000-027-065)	N000-027-065	1 648.83
6	Шпиндель (N000-027-066)	N000-027-066	280.21
7	Шпонка сегментная 13x5x4 (U353-115-006)	U353-115-006	126.48
9	Шайба-гровер D5 (UM04-001-003)	UM04-001-003	103.05
10	Крышка корпуса редуктора (N000-029-098)	N000-029-098	304.62
11	Шайба пылезащитная (U503-140-010)	U503-140-010	-
12	Подшипник шариковый 6202-2RS (35x15x11) n/n (U009-620-2RS)	U009-620-2RS	206.1
13	Фиксатор подшипника шпинделя (U503-140-012)	U503-140-012	-
15	Винт M5x16 PH2 (UM01-000-035)	UM01-000-035	103.05
16	Шестерня ведомая D49хL17 Z36 (U503-140-015)	U503-140-015	538.91
17	Кольцо разжимное D13 #F (UM06-001-005)	UM06-001-005	103.05
18	Подшипник игольчатый HK0910 (13х9х10) (U010-091-013)	U010-091-013	319.26
19	Кольцо стопорное D5 Е-образное (N000-027-068)	N000-027-068	-
20	Саморез 5х31 РН2 (UM02-000-138)	UM02-000-138	102
21	Корпус редуктора (N000-019-866)	N000-019-866	698.41
22	Кнопка блокировки вала (N000-019-867)	N000-019-867	104.04
23	Пружина стопора D9xh13 (U503-140-023)	U503-140-023	103.05
24	Кольцо (N000-027-071)	N000-027-071	-
25	Гайка M8 (автогровер) (UM05-001-003)	UM05-001-003	103.05
26	Шестерня ведущая D20x14 Z12 (U503-140-025)	U503-140-025	309.15
27	Подшипник шариковый 6200-2RS (30x10x9) n/n (U009-620-0RS)	U009-620-0RS	270.21
28	Кольцо стопорное сжимное D34 (UM06-002-002)	UM06-002-002	104.04
29	Ротор КД (N000-027-072)	N000-027-072	3 503.75
30	Кольцо пылезащитное (U503-140-029)	U503-140-029	102
31	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
32	Втулка подшипника 608 резиновая (N000-025-335)	N000-025-335	110.16
33	Диффузор (U503-140-032)	U503-140-032	-
35	Статор КД (N000-027-073-2)	N000-027-073-2	2 537.82
36	Накладка резиновая (U503-140-036)	U503-140-036	-
37	Корпус двигателя (U503-140-037)	U503-140-037	2 380
39	Крышка щеткодержателя (U503-140-039)	U503-140-039	102
40	Щетка графитовая (пара) 10х6.5х15 (U503-140-040-W)	U503-140-040-W	158
42	Щеткодержатель с пружиной (пара) (U503-140-042)	U503-140-042	241.98
44	Шайба пластиковая (U503-140-044)	U503-140-044	-
45	Вставка амортизационная (U503-140-045)	U503-140-045	-
46	Ручка левая часть (U503-140-046)	U503-140-046	206.1
47	Конденсатор 0,33мкф (U353-115-041)	U353-115-041	103.05
48	Выключатель HL-8A 8(8)A 250V~ 5E4 (V000-003-301)	V000-003-301	272.05
49	Кнопка фиксатора (U503-140-049)	U503-140-049	102
50	Пружина фиксатора (N000-027-074)	N000-027-074	-
51	Ручка правая часть (U503-140-051)	U503-140-051	206.1
52	Прижим шнура (U503-140-052)	U503-140-052	-
55	Воротник шнура (U098-004-025)	U098-004-025	103.05
56	Шнур сетевой Rubber 2x1,0мм, 3м (U099-004-006-3)	U099-004-006-3	412.2
57	Рукоятка дополнительная (N000-019-878)	N000-019-878	542.64
