Инструмент [УШМ-П230-2400 ПВ]

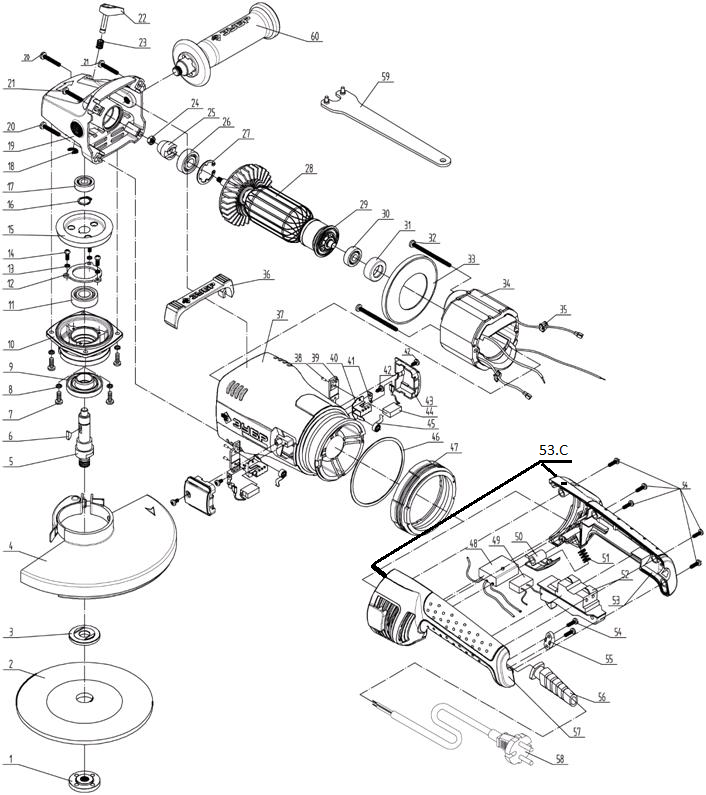

Схема сборки и запчасти Инструмент [УШМ-П230-2400 ПВ]

№	Наименование	Артикул	Цена
1	Фланец прижимной внешний M14 (U353-115-001)	U353-115-001	111.07
3	Фланец внутренний D14 Ls17.5 (N000-019-862)	N000-019-862	135.8
4	Кожух диска (U503-211-004)	U503-211-004	618.31
5	Шпиндель (U503-236-005)	U503-236-005	277.44
6	Шпонка сегментная 13x5x4 (U353-115-006)	U353-115-006	126.48
7	Винт M5x19 (UM01-000-037)	UM01-000-037	103.05
8	Шайба-гровер D5 (UM04-001-003)	UM04-001-003	103.05
9	Кольцо пылезащитное (U503-181-009)	U503-181-009	206.1
10	Крышка корпуса редуктора (U503-236-010)	U503-236-010	2 576.29
11	Подшипник шариковый 6202 открытый (35х15х11) n/n (U009-620-200)	U009-620-200	394.08
12	Фиксатор подшипника шпинделя D42xh2,2 (U253-235-013)	U253-235-013	103.05
13	Шайба-гровер D4 (UM04-001-002)	UM04-001-002	103.05
14	Винт M4x14 РН2 (UM01-000-018)	UM01-000-018	103.05
15	Шестерня ведомая D75xd15 Z43 (U503-236-015)	U503-236-015	847.62
16	Кольцо разжимное D14 (UM06-001-006)	UM06-001-006	103.05
18	Корпус редуктора 119x104x104 (U503-236-018)	U503-236-018	1 044.86
19	Саморез 5х31 РН2 (UM02-000-138)	UM02-000-138	102
20	Саморез 5x39 РН2 #F (UM02-000-057)	UM02-000-057	-
21	Кнопка стопора 30.3x27.7x9.5 (U503-236-021)	U503-236-021	105.36
22	Кнопка блокировки вала (N000-019-911)	N000-019-911	6 698.35
23	Стопор D8,42x12,34 (U503-236-023)	U503-236-023	124.5
24	Гайка М8 автогровер (UM05-001-008)	UM05-001-008	102
25	Шестерня ведущая D21xd9 Z10 (U503-236-025)	U503-236-025	1 012.03
26	Подшипник шариковый 6201-2RS (32х12х10) n/n (U009-620-1RS)	U009-620-1RS	206.1
27	Кольцо стопорное сжимное D36 (UM06-002-009)	UM06-002-009	103.05
28	Ротор КД D60x51.8 (U503-236-028)	U503-236-028	3 835.2
29	Кольцо пылезащитное D29 (U503-181-030)	U503-181-030	126.48
30	Подшипник шариковый 629-2Z (26х9х8) OG (U009-629-RS0)	U009-629-RS0	317.22
31	Втулка подшипника 629 резиноваяD30x9 (U253-235-032)	U253-235-032	147.22
32	Саморез 5x74 РН2 #F (UM02-000-062)	UM02-000-062	-
33	Диффузор (U503-236-033)	U503-236-033	6 698.35
34	Статор КД (U503-236-034-2)	U503-236-034-2	2 558.98
35	Катушка индукционная ферромагнитная (U253-120-055)	U253-120-055	103.05
36	Накладка резиновая (U503-236-036)	U503-236-036	103.05
37	Корпус двигателя (U503-236-037)	U503-236-037	1 170.97
40	Щеткодержатель в сборе с пружиной (U503-236-040)	U503-236-040	404.12
41	Клемма (U503-181-042)	U503-181-042	103.05
42	Саморез 4x12 PH2 (UM02-000-018)	UM02-000-018	103.05
43	Крышка щеткодержателя (U503-236-043)	U503-236-043	102
44	Щетка графитовая (пара) 7x14x21 (U503-236-044-W)	U503-236-044-W	225
46	Шайба пластиковая (U503-236-046)	U503-236-046	-
47	Вставка амортизационная (U503-236-047)	U503-236-047	206.1
48	Блок плавного пуска SF-16/D3 16A 250V~ 50Hz (V000-004-294)	V000-004-294	512.16
49	Конденсатор 0,47 M х2 40/085/21C 275V~ (U503-181-050)	U503-181-050	-
50	Кнопка фиксатора (U503-236-050)	U503-236-050	104.04
51	Пружина (U503-181-052)	U503-181-052	206.1
52	Выключатель S230B 12(12)A 250V ~ 5E4 (V000-003-265)	V000-003-265	612
53	Ручка правая часть (U503-236-053)	U503-236-053	412.2
53.C	Рукоятка в сборе левая и правая часть (N000-027-403-C)	N000-027-403-C	3 503.75
54	Саморез 4x18 PH2 (UM02-000-027)	UM02-000-027	103.05
55	Прижим шнура (U503-181-056)	U503-181-056	-
56	Воротник шнура (U098-004-025)	U098-004-025	103.05
57	Ручка левая часть (U503-236-057)	U503-236-057	412.2
58	Шнур сетевой Rubber 2x1,5mm2 3m (U099-004-008-3)	U099-004-008-3	412.2
59	Ручка боковая дополнительная (U503-210-019)	U503-210-019	309.15
