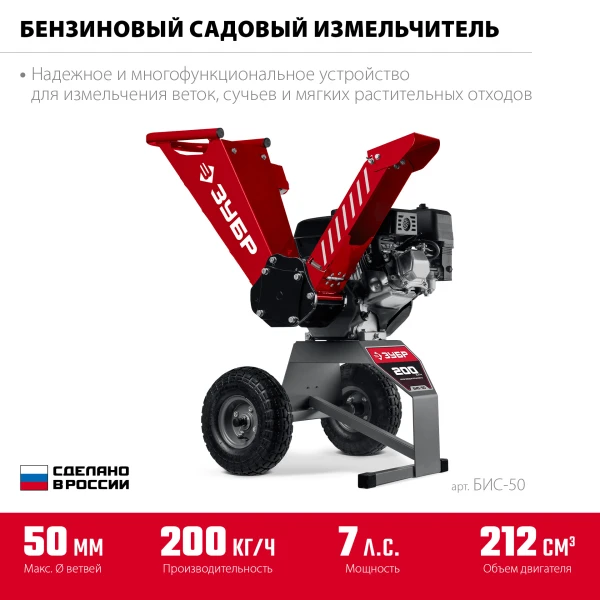

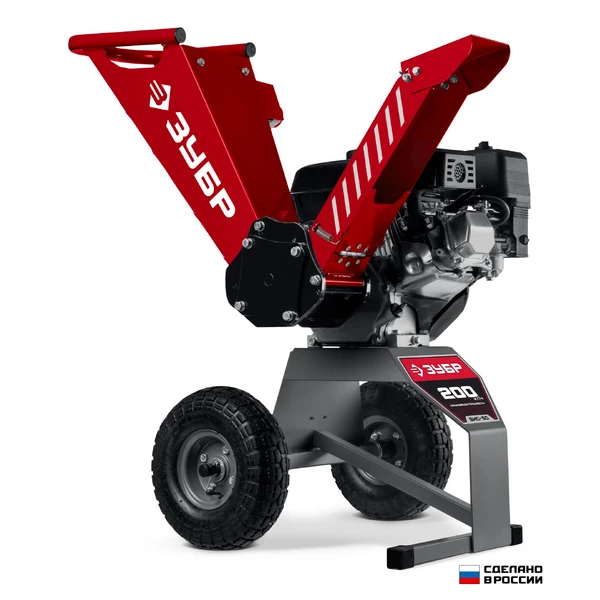

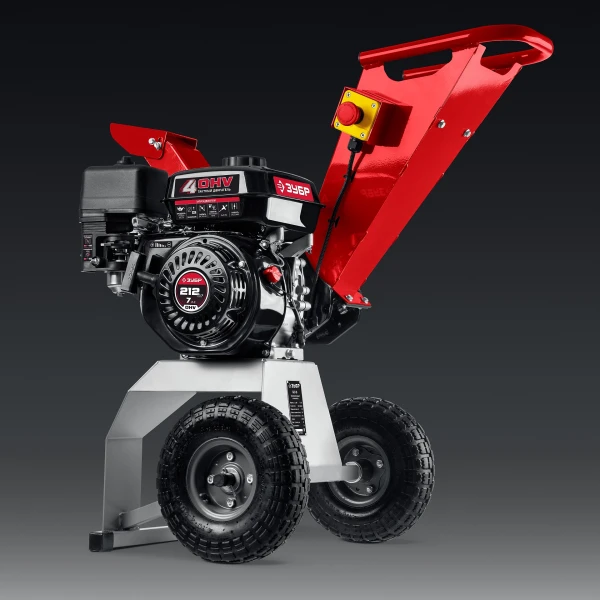

ЗУБР 50 мм, бензиновый садовый измельчитель (БИС-50)
Компактный и высокопроизводительный измельчитель отходов растительного происхождения диаметром до 50 мм.
Сделано в России
Преимущества

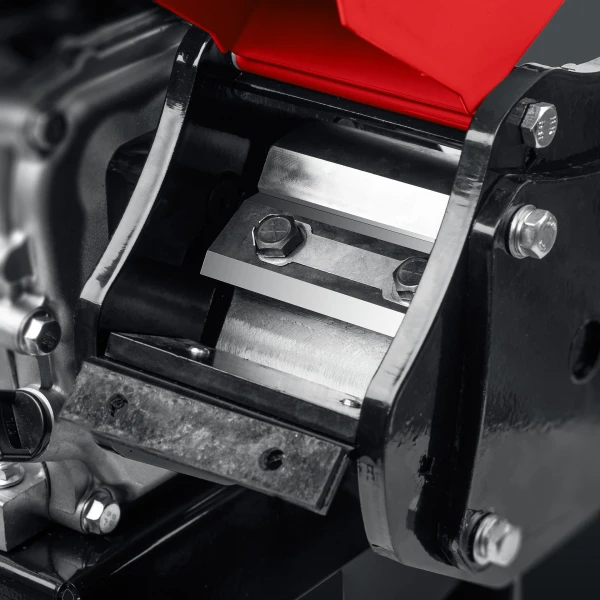

- Система режущий вал - два ножа для высокой производительности
- Режущие ножи с твердосплавными напайками - из вольфрамо-молибденового быстрорежущего сплава, обеспечивают превосходную режущую способность и долговечость

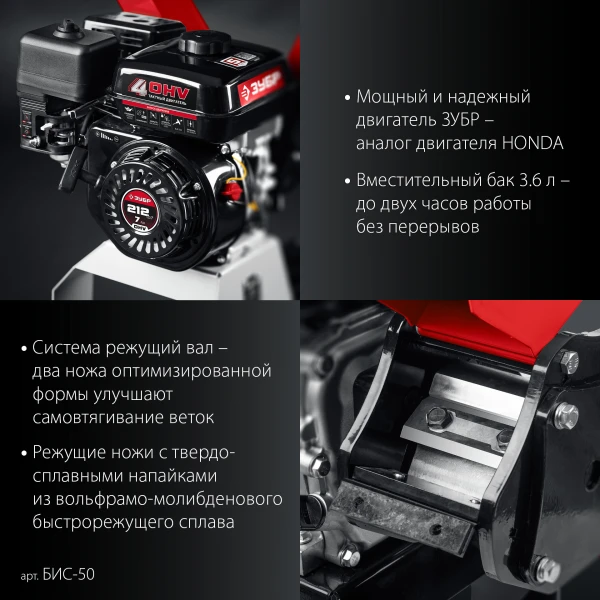

- Система измельчения режущий вал - два ножа оптимизированной формы улучшают самовтягивание веток
- Большие пневматические колеса для легкого перемещения
- Большая воронка облегчает загрузку веток
- Цельнометаллическая конструкция для надежности и длительного срока службы

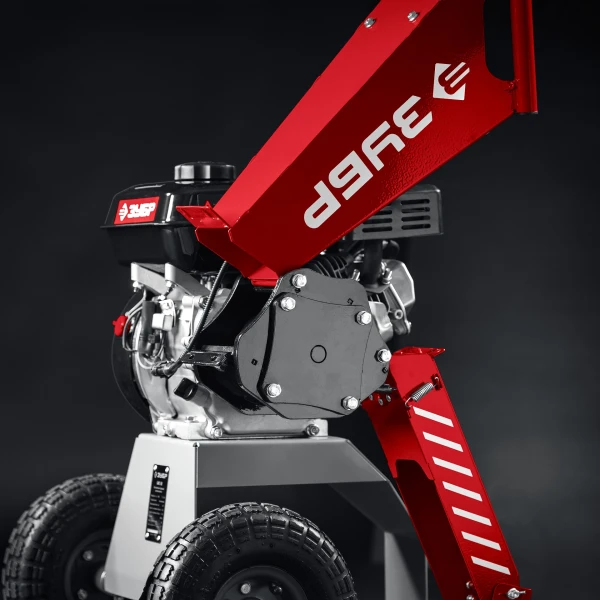

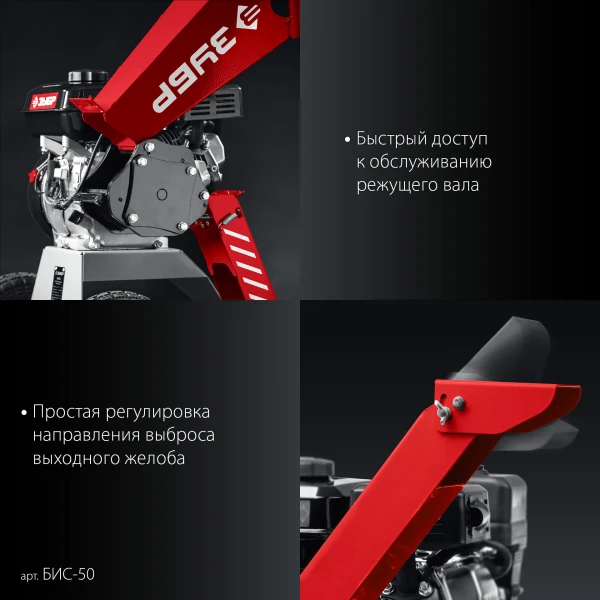

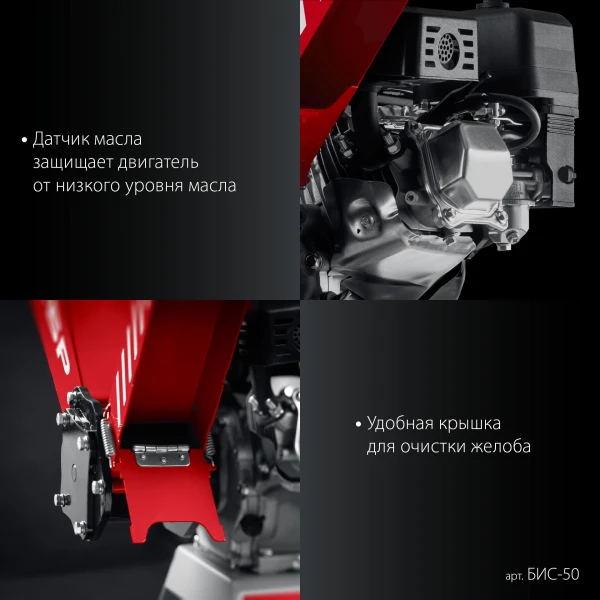

- Быстрый доступ к обсуживанию режущего вала и удобная крышка для очистки желоба без инструментов

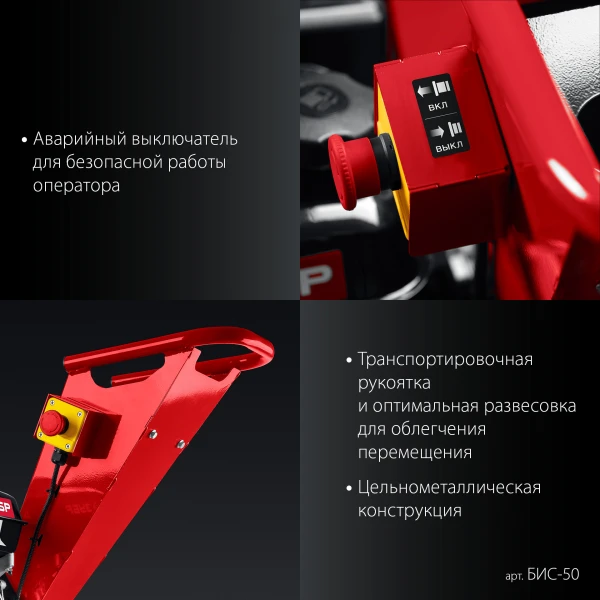

- Транспортировочная рукоятка для удобного перемещения
- Вместительный топливный бак объемом 3.6 л - до двух часов работы без перерывов
Использование
Для измельчения отходов растительного происхождения (ветки, сучья)
| Гарантия | 60 |
| Материал ножей | сталь 65Г |
| Тип двигателя | бензиновый |

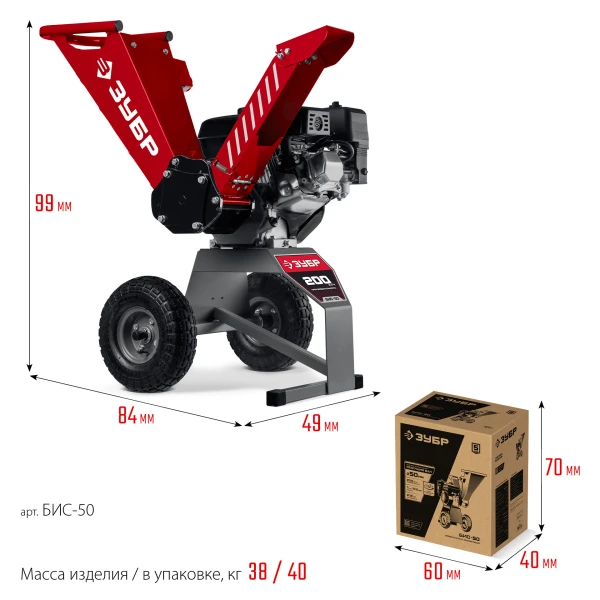

| Габариты, см | 84x49x99 |
| Масса изделия, кг | 38 |
| Масса в упаковке, кг | 41 |
| Мощность, Вт | 5150 |
| Мощность, л.с. | 7 |
| Производительность, кг/ч | 200 |
| Максимальный диаметр ветвей, мм | свежее мягкое 50 мм/свежее твердое 40 мм/сухое твердое 30 мм |
| Колеса | есть |
| Тактность двигателя | 4-х тактный |

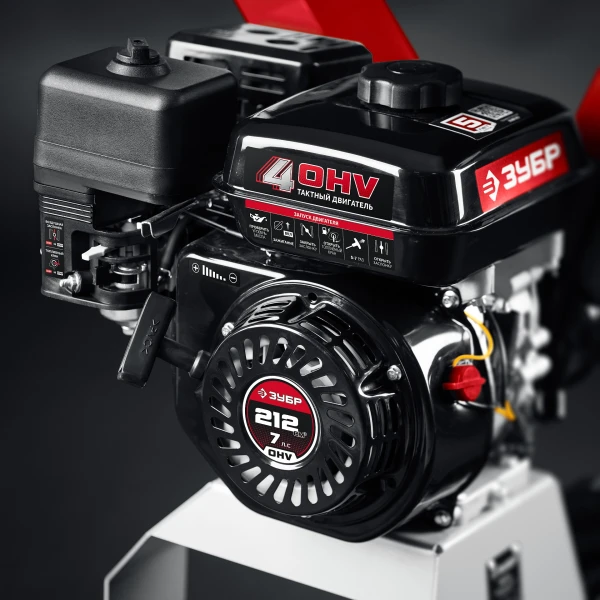

| Двигатель | ЗУБР |
| Емкость топливного бака, л | 3.6 |
| Емкость масляного бака, л | 0.6 |
| Топливо | АИ-92 |
| Рекомендуемая скорость ротора, об/мин | 2700 |
| Расположение ротора | горизонтальное |
| Измельчающая система | режущий вал |
| Кол-во ножей, шт | 2 |
| Тип ножей | двухсторонние |
| Норма расхода топлива, л/маш.-час | 2.2 |
| Объем двигателя, см³ | 212 |
| Тип упаковки | коробка картонная |

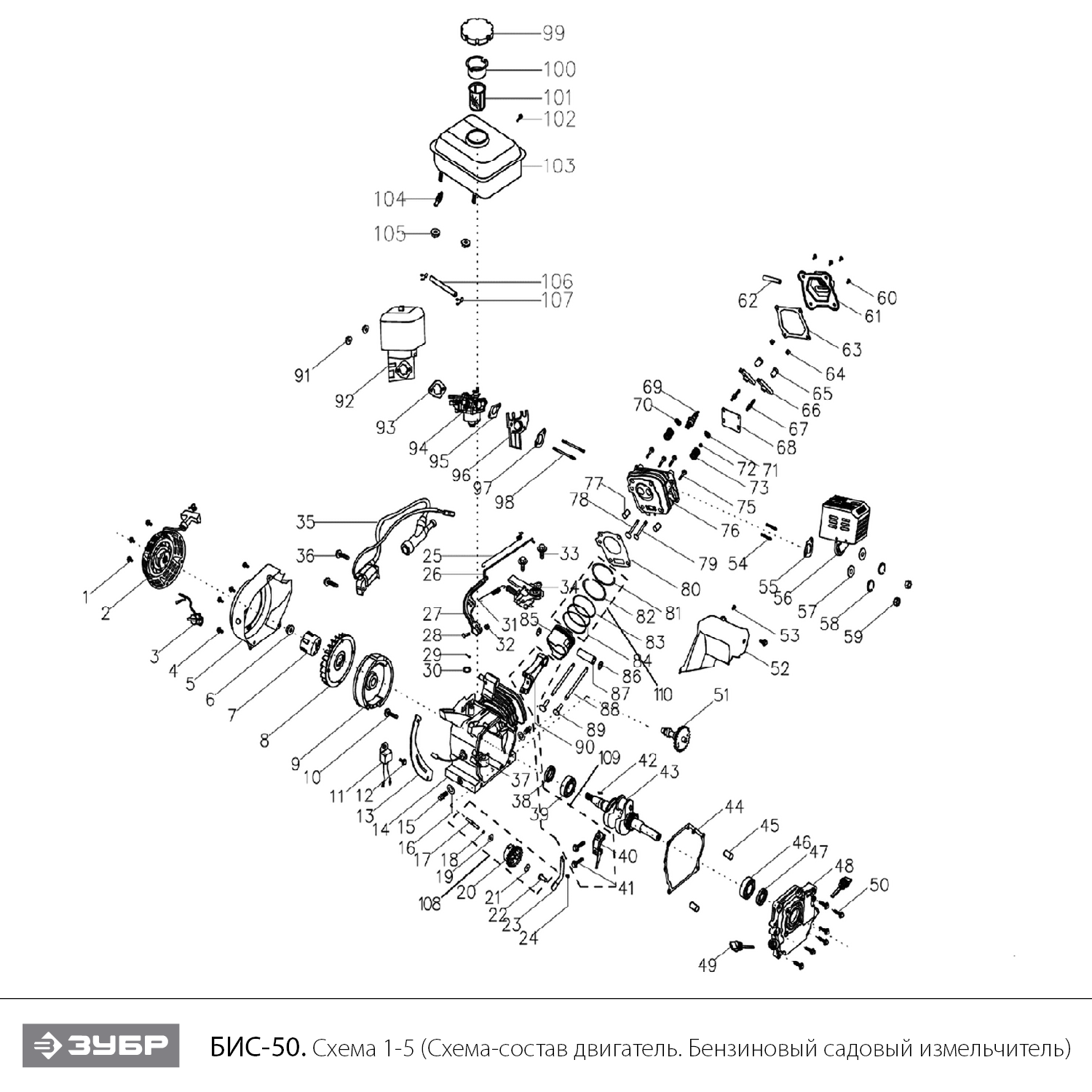

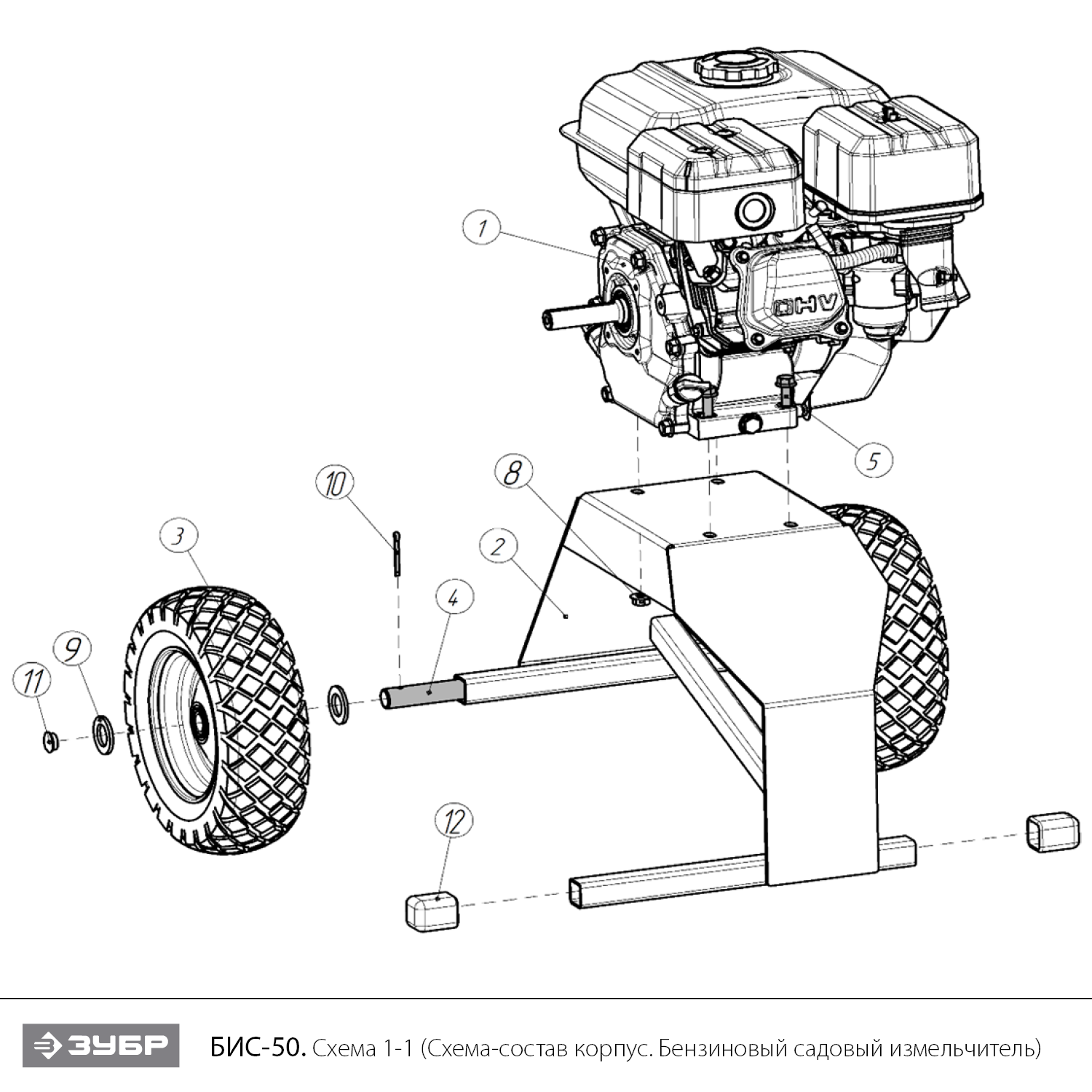

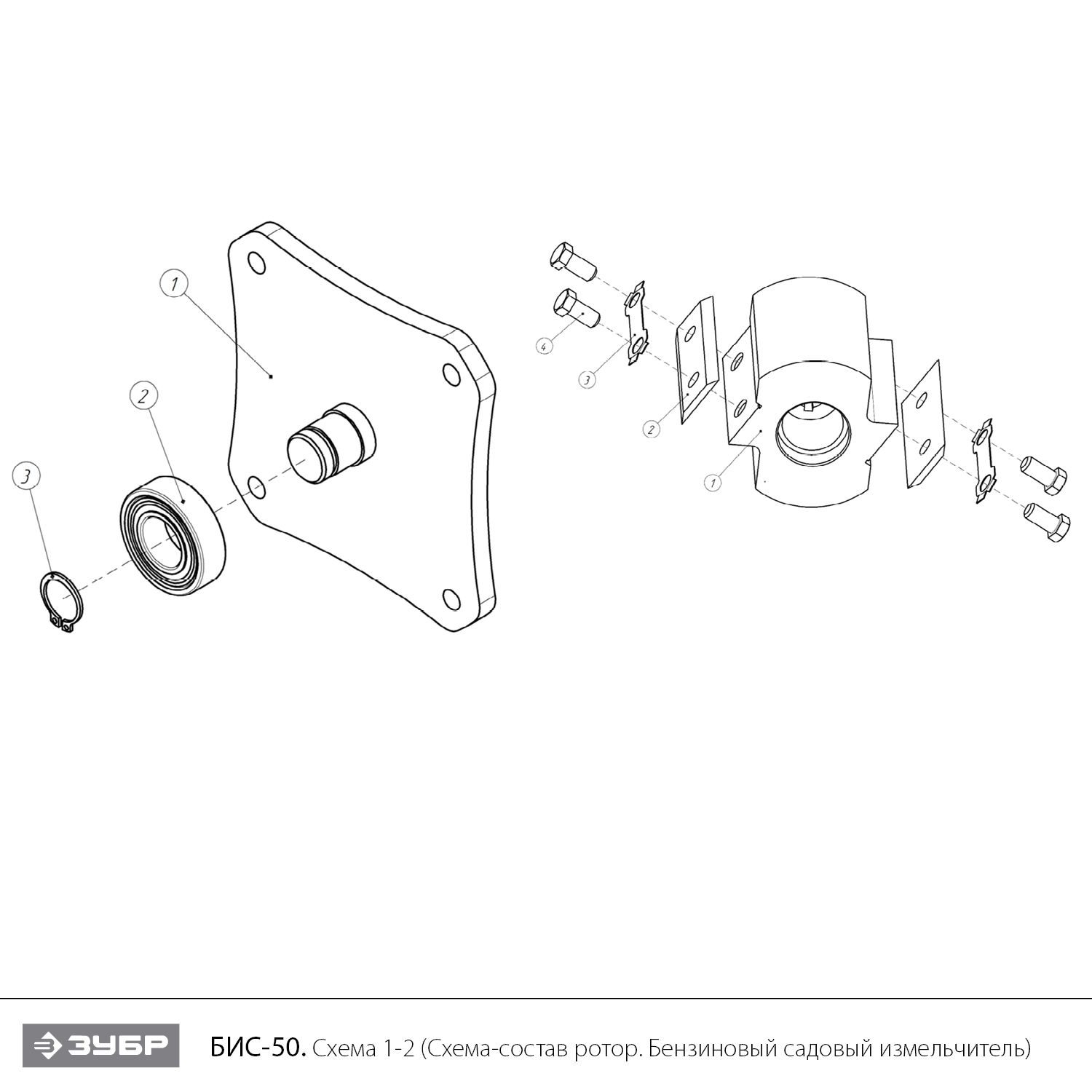

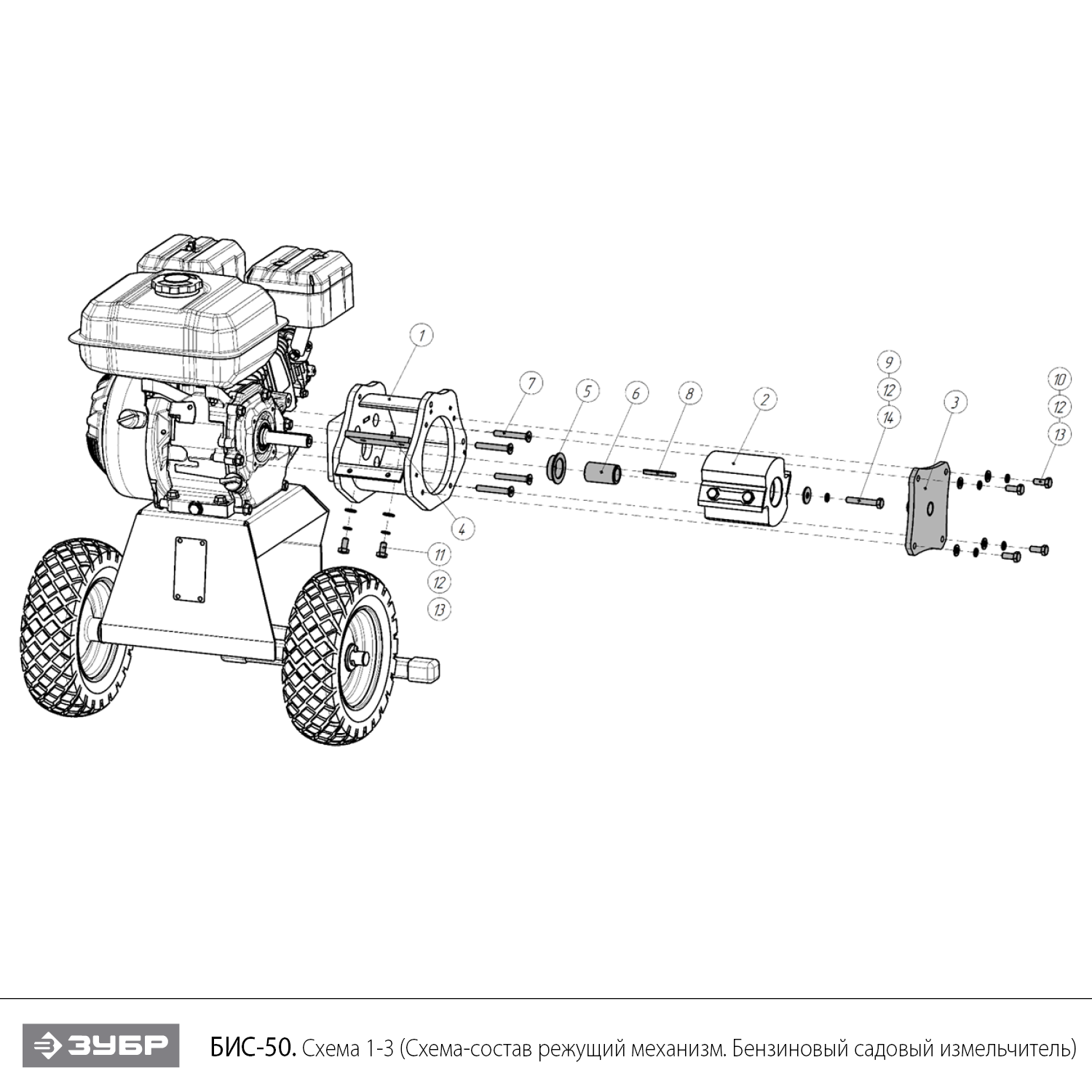

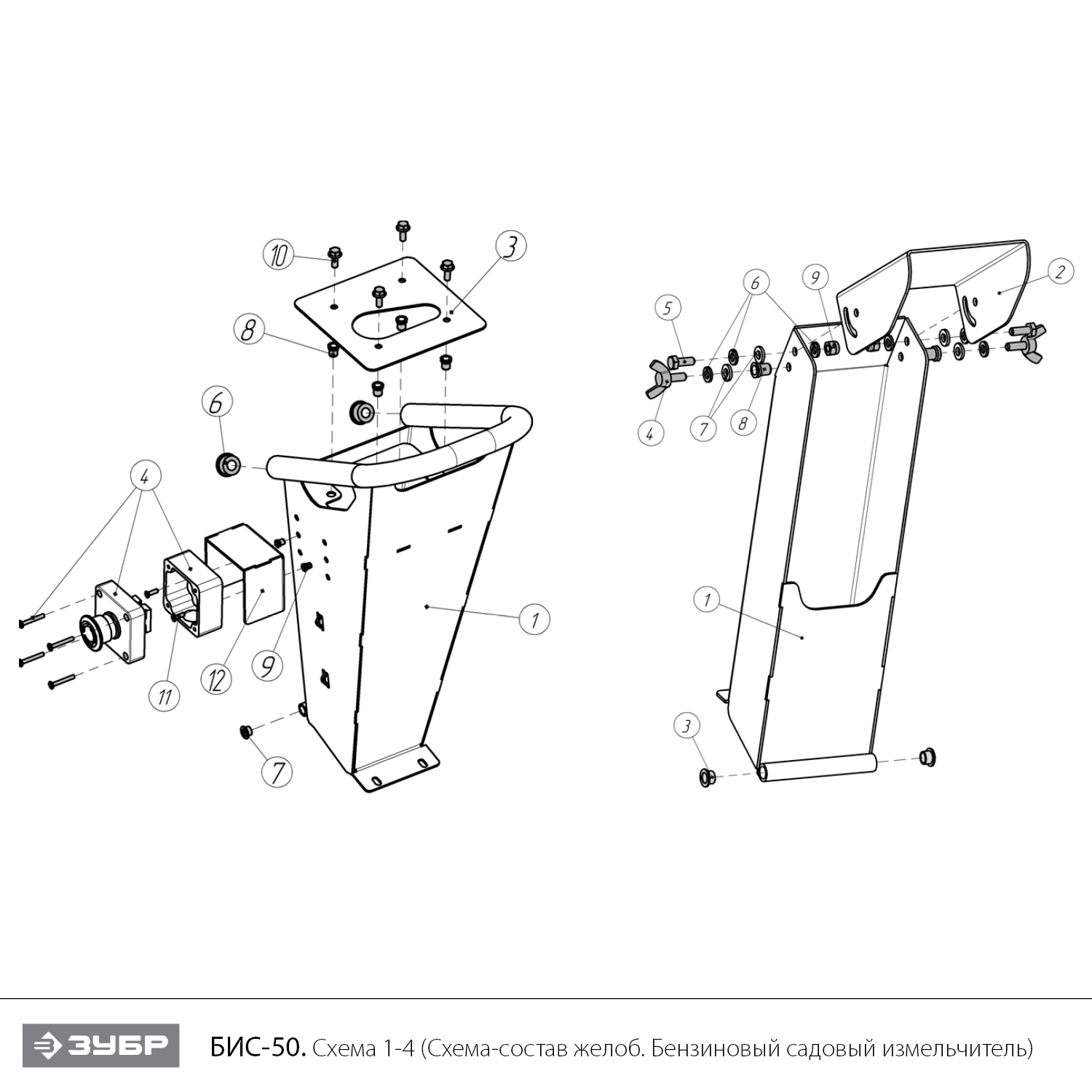

Схема сборки и запчасти ЗУБР 50 мм, бензиновый садовый измельчитель (БИС-50)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.01 | ДВС в сборе | N000-032-381-3 | - | |
| 1.02 | Рама V3 | N000-037-901-3 | - | |
| 1.03 | Колесо пневматическое V3 | N000-037-902-3 | - | |
| 1.04 | Ось V3 | N000-037-903-3 | - | |
| 1.11 | Заглушка D20 | N000-037-905 | - | |
| 2.01 | Крышка V3 | N000-037-906-3 | 2 376.6 | |
| 2.02 | Подшипник 6004-2RSH | N000-037-907 | 619.14 | |
| 3.01 | Ротор измельчителя V3 | N000-037-909-3 | - | |
| 3.02 | Нож с твердосплавными напайками (пара) | N000-037-910-2 | - | |
| 3.03 | Пластина стопорная (пара) | N000-037-911 | 310.08 | |
| 3.04 | Болт крепления ножей M10х1х25 (класс прочности 10.9) комплект 4 шт. | N000-037-912 | 1 313.76 | |
| 4.01 | Корпус ротора измельчителя | N000-037-913 | 3 118.14 | |
| 4.04 | Контрнож | N000-037-914 | 667.08 | |
| 4.05 | Втулка | N000-037-915 | 238.68 | |
| 4.06 | Втулка упорная | N000-037-916 | 1 428 | |
| 4.08 | Шпонка 5х5х50 | N000-037-917 | 154.58 | |
| 5.01 | Желоб загрузочный V3 | N000-037-921-3 | - | |

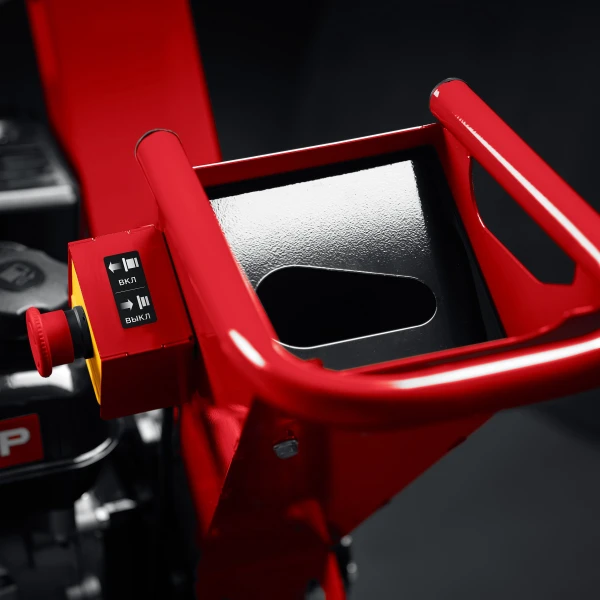

| 5.04 | Кнопка STOP (N/O) V3 | N000-037-923-3 | 969 | |
| 5.06 | Заглушка D25 | N000-037-925 | - | |
| 5.07 | Втулка | N000-037-926 | 102 | |
| 6.01 | Желоб разгрузочный | N000-037-927 | 3 091.55 | |
| 6.02 | Крышка | N000-037-928 | - | |
| 6.03 | Втулка | N000-037-929 | 222.36 | |
| 6.04 | Винт-барашек M6х16 | N000-037-930 | - | |
| 6.05 | Прокладка | N000-037-931 | 222.36 | |
| 8.002 | Стартер в сборе | N000-029-851 | 1 287.24 | |
| 8.003 | Выключатель зажигания 23kV/0.001A | V000-003-412 | 527.34 | |
| 8.011 | Реле датчика масла | N000-029-852 | - | |
| 8.014 | Картер | N000-029-853 | 4 145.28 | |
| 8.015 | Болт для слива масла M10х12 | N000-029-699 | - | |
| 8.035 | Магнето | N000-029-855 | 1 826.82 | |
| 8.037 | Датчик уровня масла поплавковый | N000-029-856 | - | |
| 8.038 | Сальник D41.25хd25х6 | N000-029-779 | 721.36 | |
| 8.039 | Подшипник шариковый 6205 (52х25х15) | U009-620-500 | 795.6 | |
| 8.042 | Шпонка сегментная L18xS4xH5 | N000-029-858 | 102 | |
| 8.043 | Коленвал | N000-029-859 | 2 811.12 | |
| 8.044 | Прокладка крышки картера | N000-029-860 | 973.08 | |
| 8.048 | Крышка картера | N000-029-861 | 2 121.6 | |
| 8.049 | Крышка-щуп маслозаливной горловины | N000-029-862 | - | |
| 8.055 | Прокладка глушителя | N000-029-863 | - | |
| 8.056 | Глушитель | N000-029-864 | 1 458.6 | |
| 8.063 | Прокладка крышки клапанов | N000-029-865 | - | |
| 8.064 | Контргайка | N000-029-866 | - | |
| 8.065 | Гайка регулировочная M6 | N000-029-867 | - | |
| 8.066 | Коромысло клапана | N000-029-868 | - | |
| 8.067 | Шпилька коромысла | N000-029-869 | - | |
| 8.068 | Направляющая штанг | N000-029-870 | - | |
| 8.069 | Свеча зажигания F7TC | N000-001-726-2 | 412.2 | |
| 8.070 | Тарелка впускного клапана | N000-029-871 | 238.68 | |
| 8.071 | Тарелка выпускного клапана | N000-029-872 | 238.68 | |
| 8.072 | Подпятник | N000-029-873 | 622.2 | |
| 8.073 | Пружина клапана | N000-029-874 | 238.68 | |
| 8.078 | Клапан впускной | N000-029-875 | 1 107.72 | |
| 8.079 | Клапан выпускной | N000-029-876 | 1 107.72 | |
| 8.080 | Прокладка головки цилиндра | N000-029-877 | 378.42 | |
| 8.085 | Поршень D70 | N000-029-879 | - | |
| 8.086 | Кольцо стопорное поршневого пальца | N000-029-880 | - | |
| 8.087 | Палец поршневой | N000-029-881 | - | |
| 8.089 | Толкатель | N000-029-882 | - | |
| 8.092 | Фильтр воздушный в сборе | N000-029-883 | 1 102.62 | |
| 8.093 | Прокладка под корпус воздушного фильтра | N000-029-884 | - | |
| 8.094 | Карбюратор | N000-029-885 | 2 360.28 | |
| 8.095 | Прокладка под карбюратор | N000-029-886 | - | |
| 8.096 | Теплоизолятор | N000-029-887 | - | |
| 8.097 | Прокладка под теплоизолятор | N000-029-888 | - | |
| 8.099 | Крышка топливного бака | N000-029-889 | - | |
| 8.103 | Бак топливный 3.6л | N000-029-809 | 3 447.6 | |
| 8.104 | Штуцер бака | N000-029-891 | - | |
| 8.106 | Шланг топливный L200 D8/d4 | N000-029-892 | - | |
| 8.108 | Регулятор центробежный в сборе | N000-029-854 | - | |
| 8.109 | Шатун в сборе | N000-029-857 | 3 512.88 | |
| 8.110 | Кольца поршневые (набор) D70 | N000-029-878 | 928.2 | |
