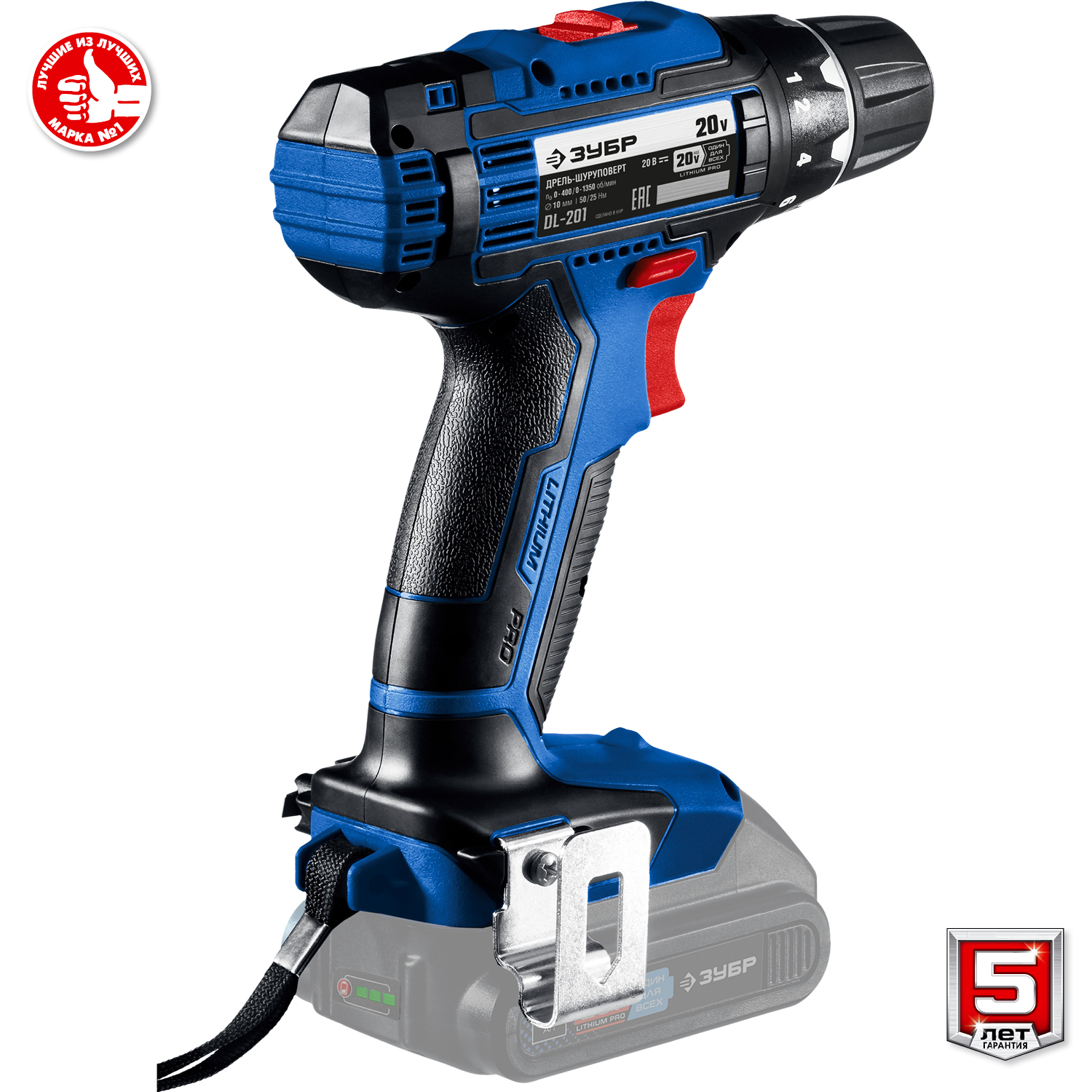

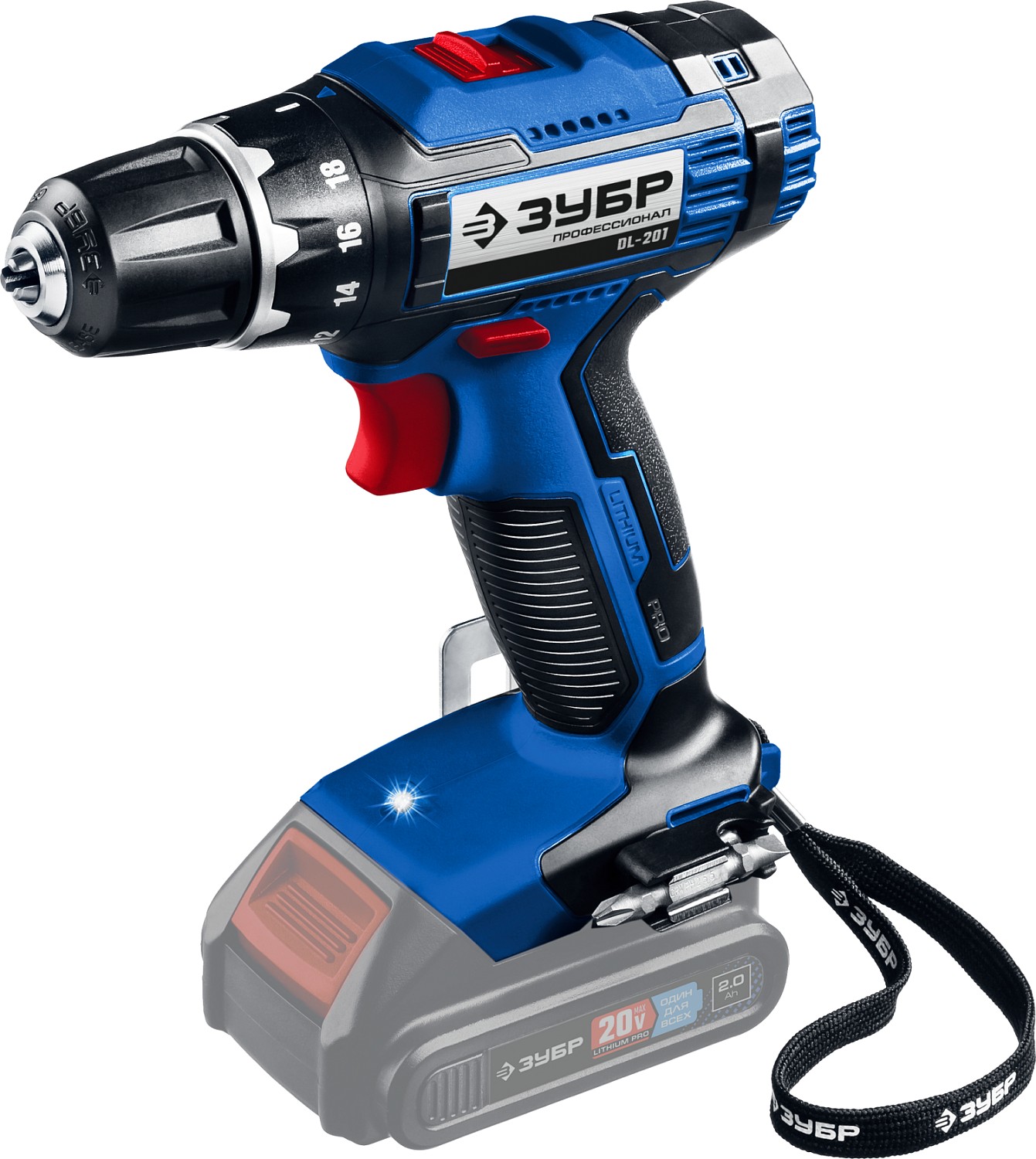

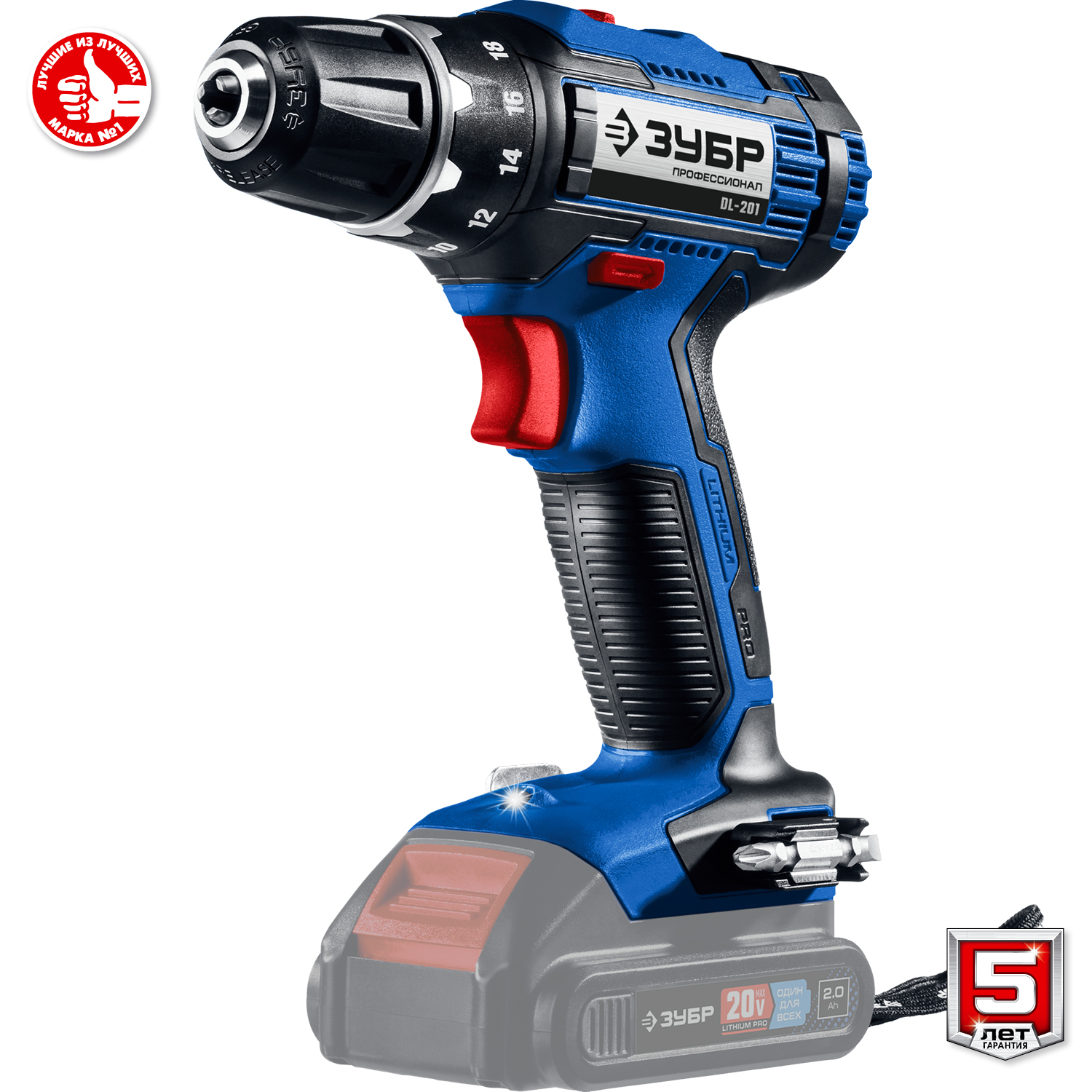

ЗУБР Т7, 20 В, 50 Н·м, без АКБ, дрель-шуруповерт, Профессионал (DL-201)
Компактный и производительный инструмент профессионального уровня. Надежная конструкция, мощный двигатель и высокая производительность позволяют закручивать крепеж диаметром до 8 мм даже в твердое дерево, а удобная эргономика помогает работать без усталости
Преимущества

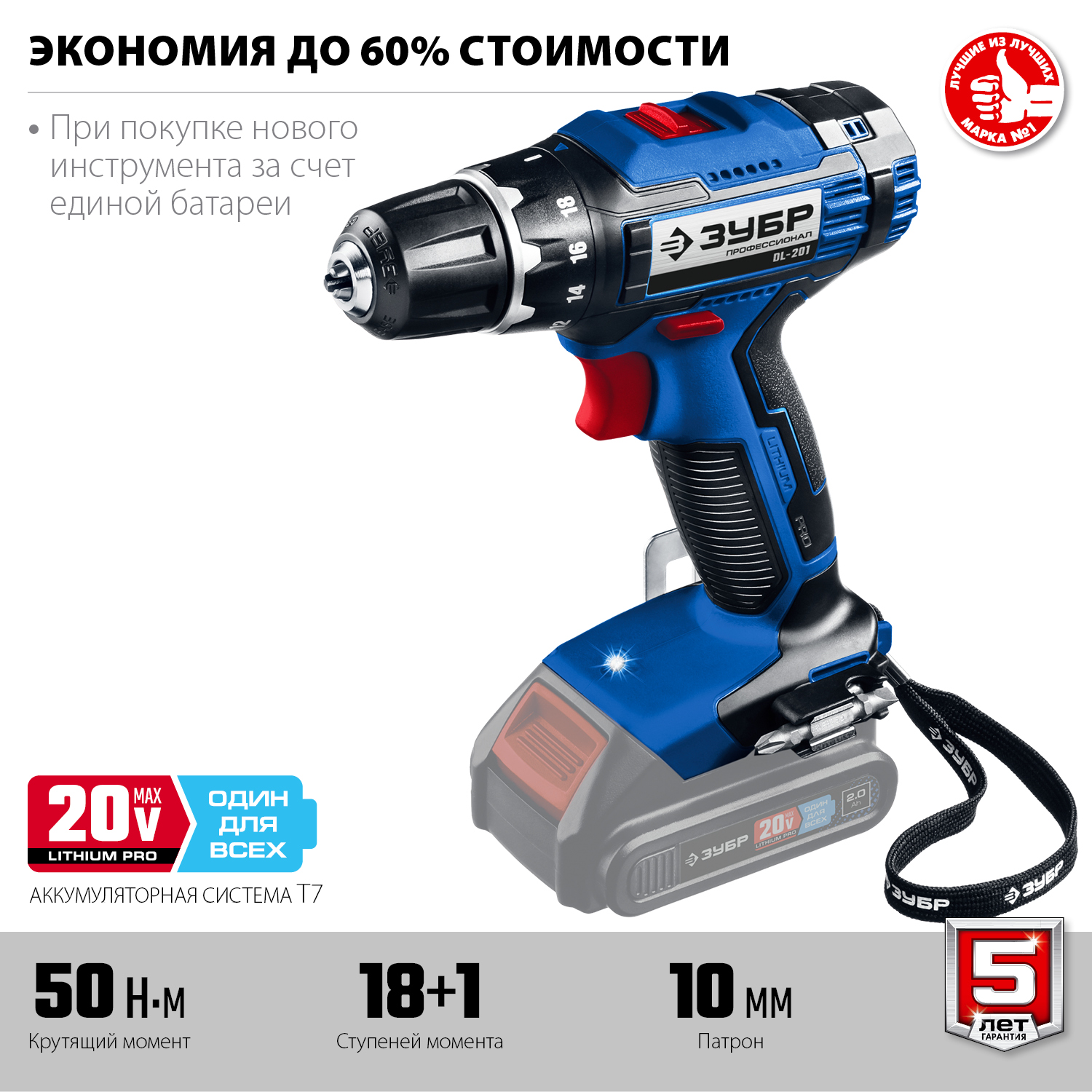

- Экономия до 70% стоимости инструмента при наличии аккумуляторов платформы
- Высокая мощность при компактном размере

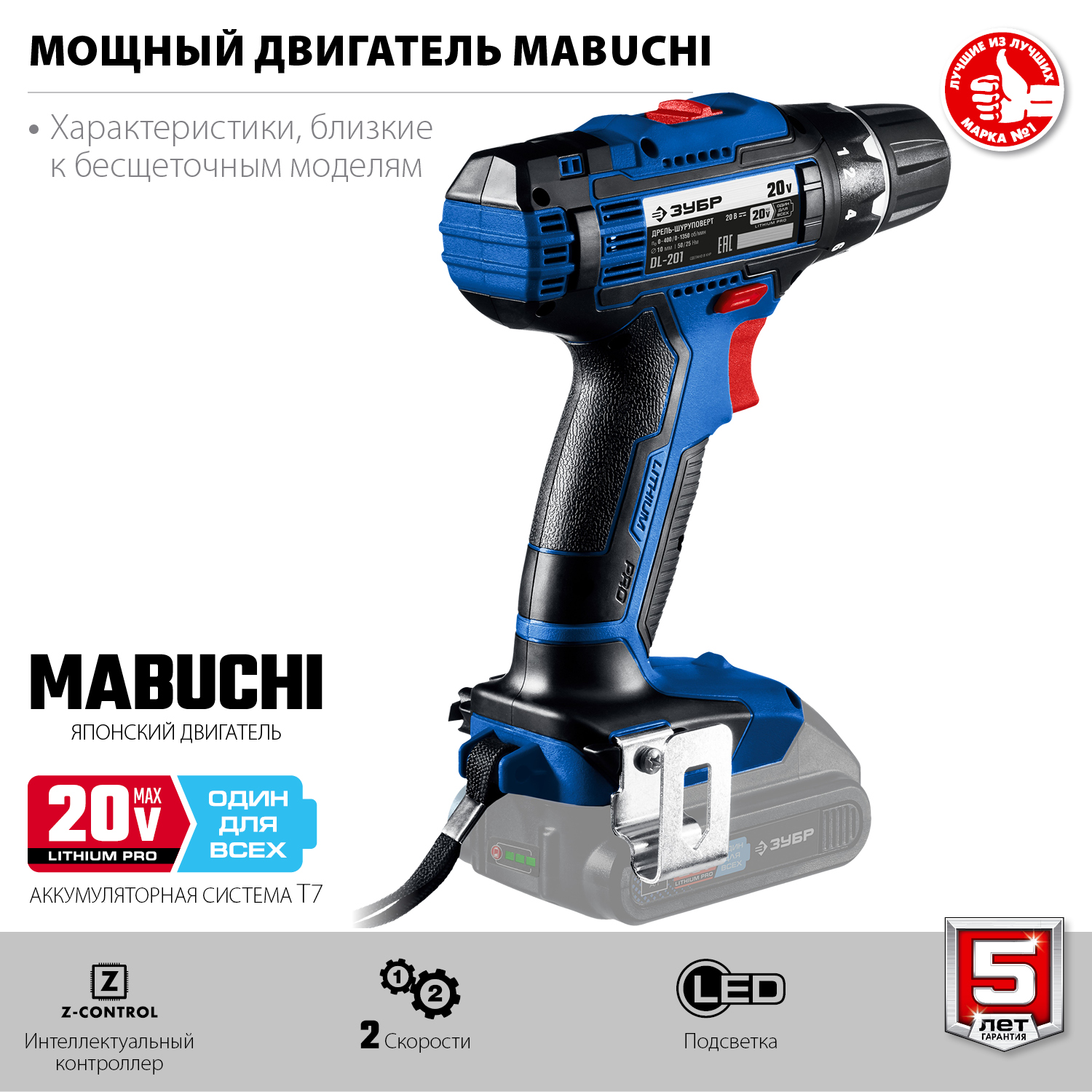

- Профессиональный двигатель Mabuchi и высококлассные подшипники
- Высокие крутящий момент и надежность благодаря оптимальному подбору параметров двигатель-редуктор

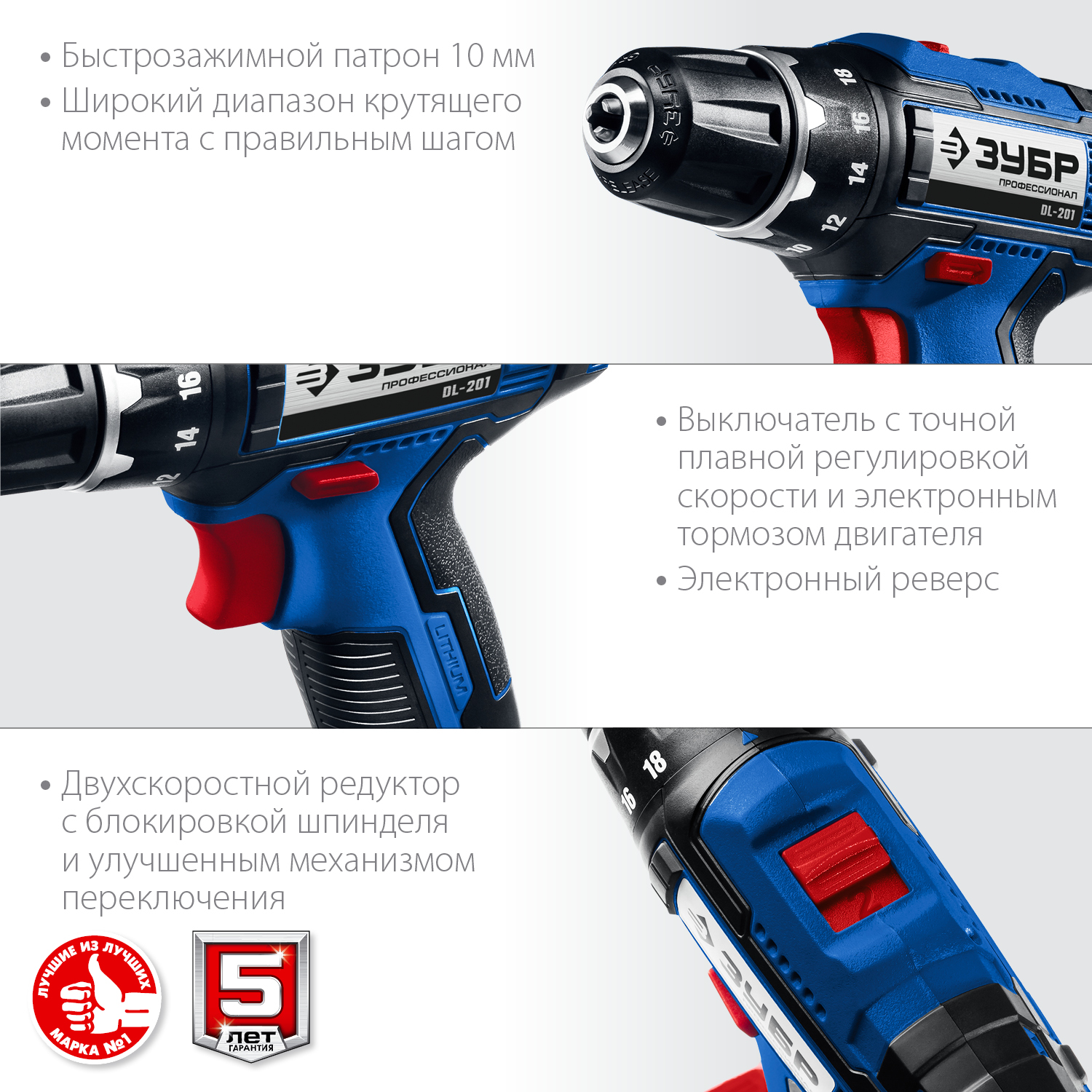

- Усиленный двухскоростной редуктор с четким включением передач
- Быстрозажимной одномуфтовый патрон для максимальной простоты и скорости замены расходного инструмента
- Электронный тормоз двигателя для исключения выбега при остановке
- Широкий диапазон регулировки крутящего момента с равномерным нарастанием момента во всем диапазоне
- Плата управления батареи с технологией Z-control обеспечивает:
-защиту от перегрева, глубокой разрядки и перегрузки,
-защиту от КЗ контактов,

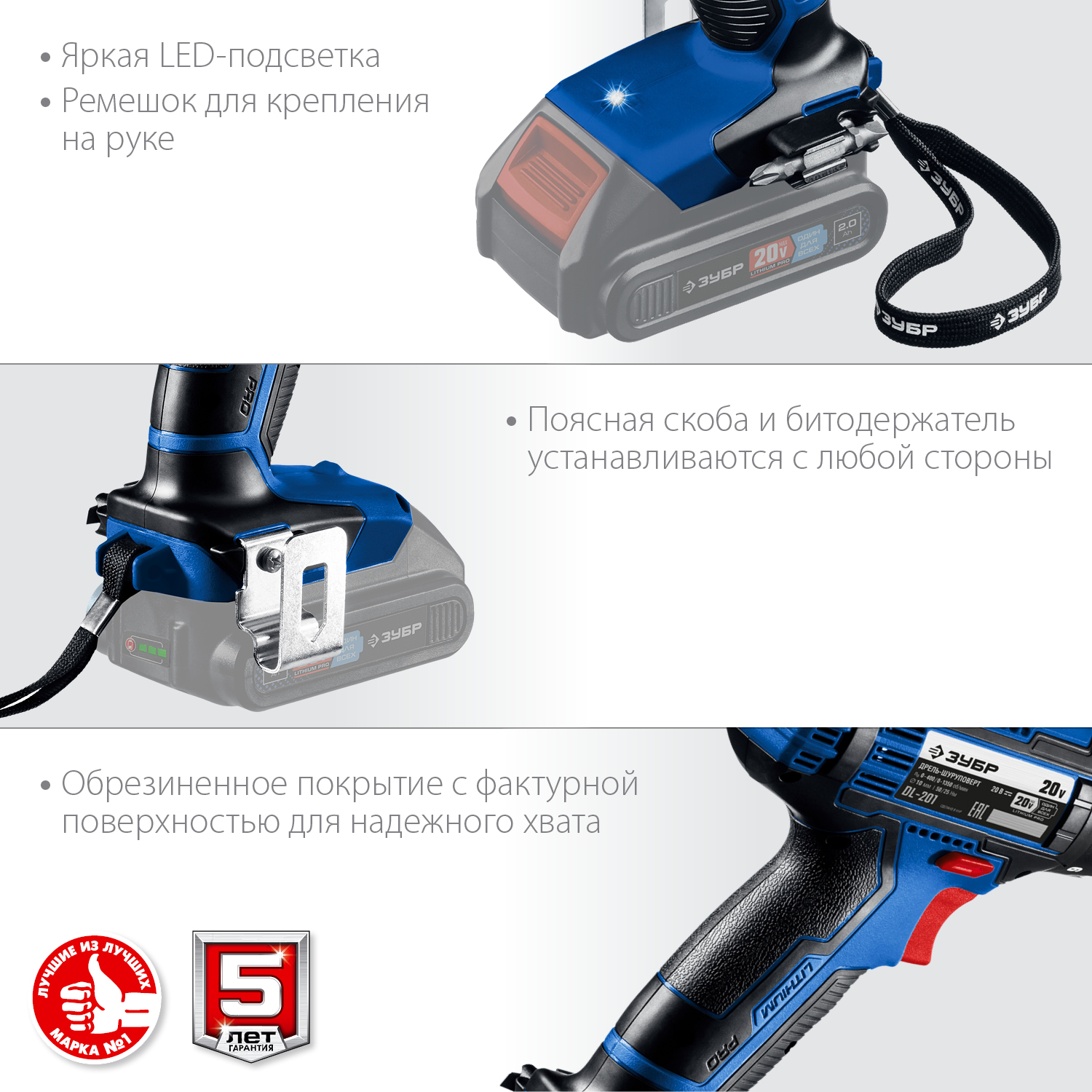

-балансировку элементов для полной зарядки каждого из них индивидуально - Подсветка рабочего места не перекрывается патроном
- Реверс
- Скоба крепления на поясе и битодержатель, устанавливаемые с любой стороны инструмента
- Эргономичная рукоятка с противоскользящей накладкой
Использование
Для сверления отверстий в различных материалах (при установке соответствующих сверл), закручивания/откручивания резьбовых соединений (при установке соответствующих бит),перемешивания ЛКМ (при установке соответствующих насадок)
| Частота вращения шпинделя, об/мин | 0-400/0-1350 |
| Число скоростей | 2 |
| Тип аккумулятора | Li-Ion |
| Тип патрона | быстрозажимной |
| Электронная регулировка частоты вращения | есть |
| Реверс | есть |
| Блокировка шпинделя | есть |
| Тип двигателя | щеточный |
| Тормоз двигателя | есть |
| Ударная функция | нет |
| Подсветка | есть |
| Индикатор заряда батареи | нет |
| Напряжение питания зарядного устройства, В/Гц | 230/50 |

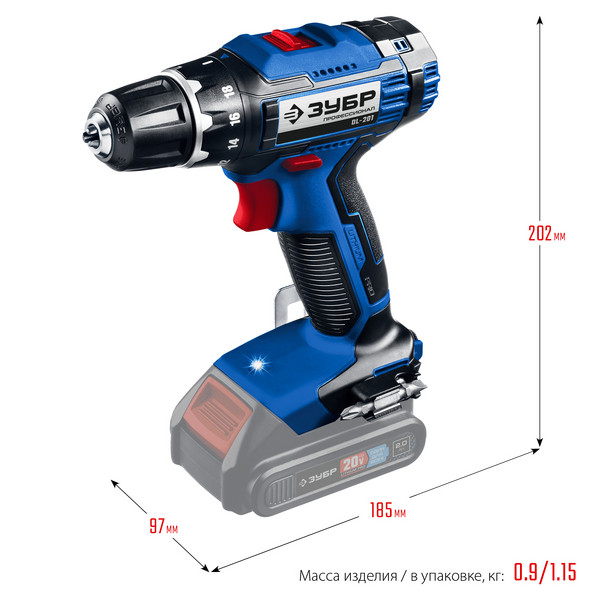

| Габариты, см | 35.5x30x11 |
| Масса изделия, кг | 0.9 |
| Гарантия | 60 |
| Размер патрона, мм | 0.8-10 |

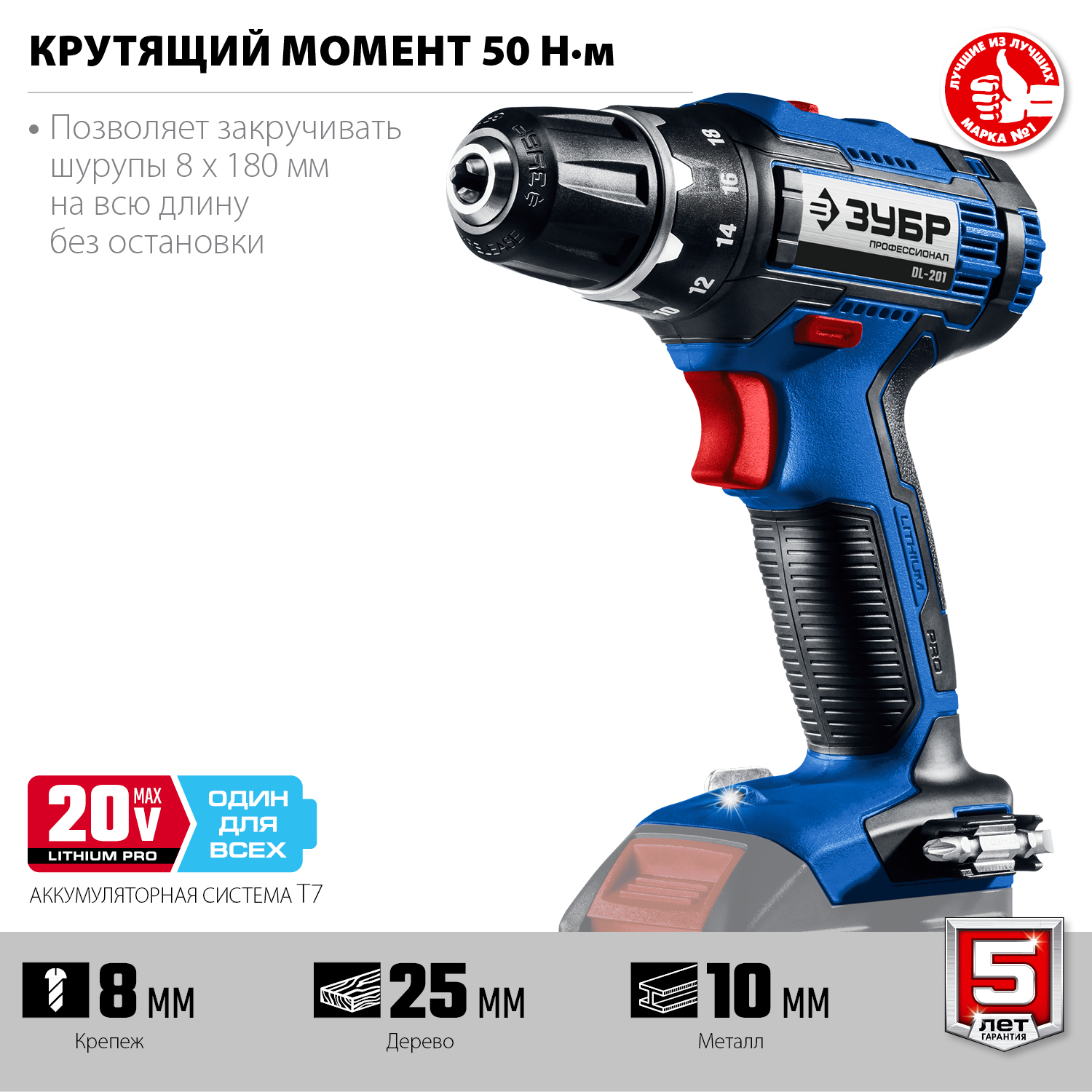

| Жесткий крутящий момент, Н×м | 50 |
| Мягкий крутящий момент, Н×м | 25 |
| Кол-во ступеней крутящего момента | 18+1 |
| Макс диаметр сверления (дерево), мм | 35 |
| Макс диаметр сверления (металл), мм | 10 |
| Съемная батарея | есть |
| Защита от перегрузок | есть |
| Напряжение изделия, В | 20 |
| Тип упаковки | коробка картонная |
| Защита от обратного удара | нет |
| Аккумуляторная система | 20V MAX LITHIUM PRO |

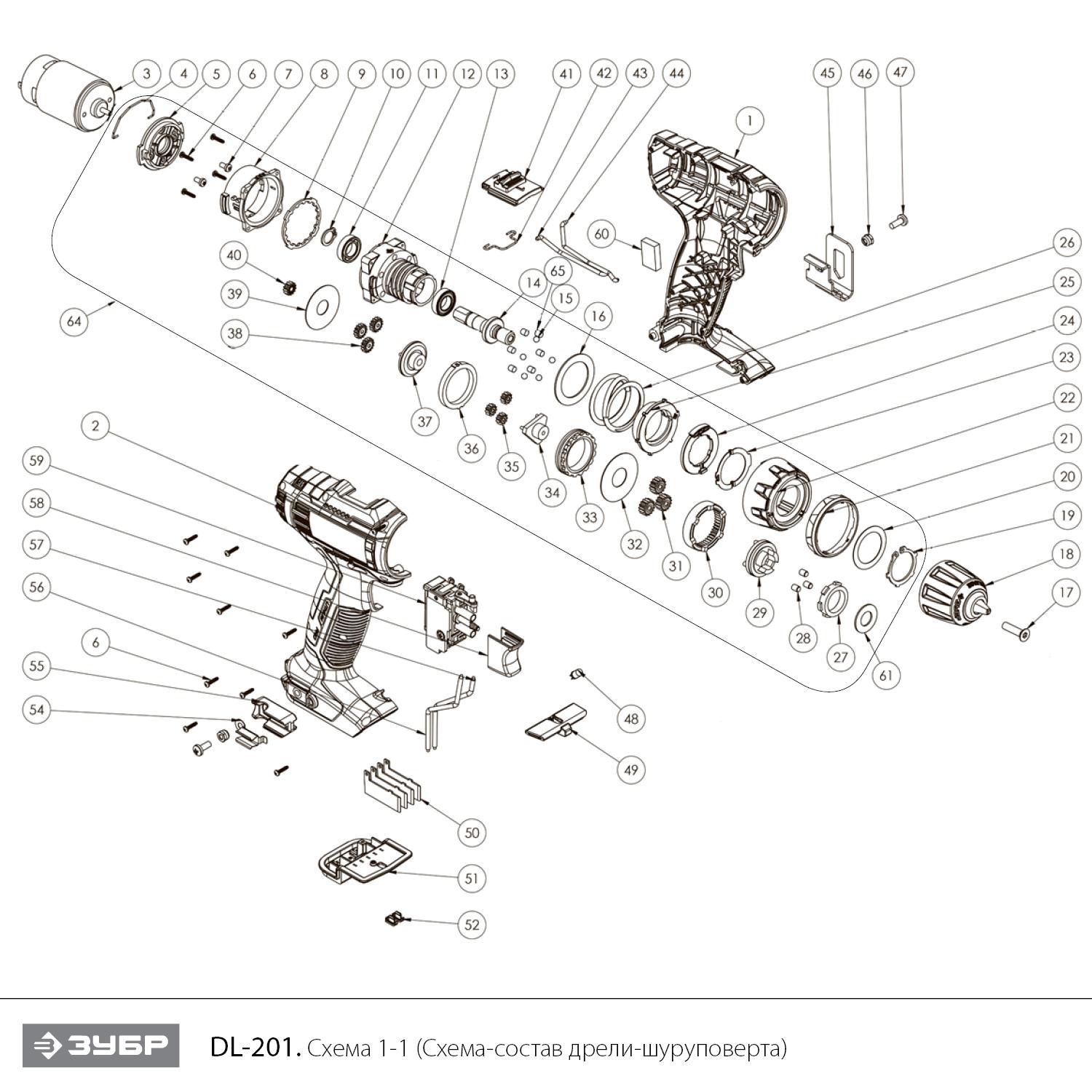

ЗУБР Т7, 20 В, 50 Н·м, без АКБ, дрель-шуруповерт, Профессионал (DL-201) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 3 | Двигатель RS-550VC 6531 DC 20V (MABUCHI) с шестерней Z13 в сборе ss | V000-002-352 | 2 021 |
|
| 4 | Рычаг переключателя скоростей | N000-026-944 | 101 |
|
| 5 | Корпус редуктора нижняя часть | N000-025-715 | 97 |
|
| 6 | Саморез ST2.2x10 | N000-025-716 | - |
|
| 7 | Винт M3x6 | N000-025-717 | - |
|
| 8 | Корпус редуктора средняя часть | N000-025-718 | 202 |
|
| 9 | Шайба селектора | N000-025-719 | 124 |
|
| 10 | Кольцо стопорное разжимное D9 #F | N000-025-720 | - |
|
| 11 | Подшипник 61800 | N000-025-721 | - |
|
| 12 | Корпус редуктора верхняя часть | N000-025-722 | 336 |
|
| 13 | Подшипник 61800-2RS | N000-025-723 | - |
|
| 14 | Шпиндель | N000-025-724 | 265 |
|
| 15 | Шарик стальной 4мм | N000-025-725 | - |
|
| 16 | Шайба прижимная | N000-025-726 | - |
|
| 17 | Винт M5x20 (левая резьба) | N000-026-919 | - |
|
| 18 | Патрон быстрозажимной пластиковый 0.8-10 мм, 3/8" | N000-026-920 | 700 |
|
| 19 | Кольцо стопорное D23 | N000-026-921 | - |
|
| 20 | Шайба | N000-026-922 | - |
|
| 21 | Муфта регулятора момента передняя часть | N000-026-923 | - |
|
| 22 | Муфта регулятора момента задняя часть | N000-026-924 | - |
|
| 23 | Шайба пружинная | N000-025-732 | - |
|
| 24 | Шайба | N000-025-733 | - |
|
| 25 | Кольцо резьбовое | N000-025-734 | - |
|
| 26 | Пружина D16.5xd3.5 | N000-029-053 | - |
|
| 27 | Фланец редуктора | N000-025-736 | 217 |
|
| 28 | Ролик D4x5.5 | N000-025-737 | 202 |
|
| 29 | Водило 3 ступени | N000-025-738 | - |
|
| 30 | Эпицикл 3 ступени | N000-025-739 | 97 |
|
| 31 | Шестерня 3 ступени | N000-025-740 | 97 |
|
| 32 | Шайба | N000-025-741 | - |
|
| 33 | Эпицикл 2 ступени | N000-025-742 | 202 |
|
| 34 | Водило 2 ступени | N000-025-743 | - |
|
| 35 | Шестерня 2 ступени | N000-025-744 | 97 |
|
| 36 | Эпицикл 1 ступени | N000-025-745 | 97 |
|
| 37 | Водило 1 ступени | N000-025-746 | 144 |
|
| 38 | Шестерня 1 ступени | N000-025-747 | 97 |
|
| 39 | Шайба | N000-025-748 | - |
|
| 40 | Шестерня двигателя Z12 D8.9хd3.2х5.0 | N000-025-749 | 202 |
|
| 41 | Переключатель скоростей | N000-025-757 | - |
|
| 42 | Пружина переключателя скоростей | N000-025-754 | 200 |
|
| 45 | Клипса | N000-026-951 | - |
|
| 46 | Гайка M4 | N000-026-952 | - |
|
| 47 | Винт M4x10 | N000-026-953 | - |
|
| 48 | Светодиод ARL2-5213UWC-23cd | N000-018-828 | 89 |
|
| 49 | Переключатель направления вращения | N000-026-954 | 1 534 |
|
| 50 | Контакты | N000-026-955 | - |
|
| 51 | Вилка контактная АКБ системы 20V MAX Lithium PRO | N000-026-956 | - |
|
| 52 | Клипса | N000-026-957 | - |
|
| 54 | Держатель бит металлический | N000-026-958 | - |
|
| 55 | Держатель бит | N000-026-959 | - |
|
| 58 | Кнопка выключателя | N000-026-960 | - |
|
| 59 | Выключатель VS80В 24V DC 25A 5E4 | V000-002-680 | 1 578 |
|
| 60 | Проставка | N000-026-961 | - |
|
| 61 | Шайба | N000-026-929 | - |
|
| 64 | Редуктор в сборе | N000-026-930 | 2 632 |
|
| 65 | Штифт | N000-032-424 | - |
|
| 1_2 | Корпус в сборе | N000-026-943 | 772 |
|
| 1_2 | Корпус левая часть | N000-029-056 | 404 |
|
| 2_2 | Корпус правая часть | N000-029-057 | 404 |
|
