Дрель-шуруповерт аккумуляторная бесщеточная ударная DCK KDJZ03-13

Артикул:

KDJZ03-13 (TYPE EM)

Вес:

5.2 кг.

Производитель:

DCK

Размеры:

Цена:

23 990 руб.

Количество:

шт.

Запчасти

Особенности модели

1. Бесщеточный двигатель;

2. Ультракомпактный корпус и малый вес;

3. Макс. крутящий момент: 120 Н.м;

4. Число ступеней крутящего момента: 24+2;

5. Цельнометаллический быстрозажимной патрон

6. Два поворотных кольца для переключения режимов и выбора крутящего момента.

Комплектация и упаковка

Дрель-шуруповерт аккумуляторная бесщеточная ударная;

2 аккумулятора 4.0 Ач;

Поясная клипса;

Зарядное устройство;

Дополнительная ручка;

Пластиковый кейс

Технические характеристики

Аккумулятор: 18 В/ 4,0 Ач×2

Мах размер оснастки: 13 мм

Количество ударов в минуту: 0-32000 уд/мин

Частота вращения шпинделя:

Низкая 0-500об/мин

Высокая 0-2000об/мин

Max диаметр сверления:

Металл Φ13мм

Кирпич Φ13мм

Дерево Φ45мм

Мах крутящий момент: 120 Н.м

Число ступеней крутящего момента: 24+2

Вес нетто: 1,6 кг

Дрель-шуруповерт аккумуляторная бесщеточная ударная DCK KDJZ03-13 : схема сборки и запчасти

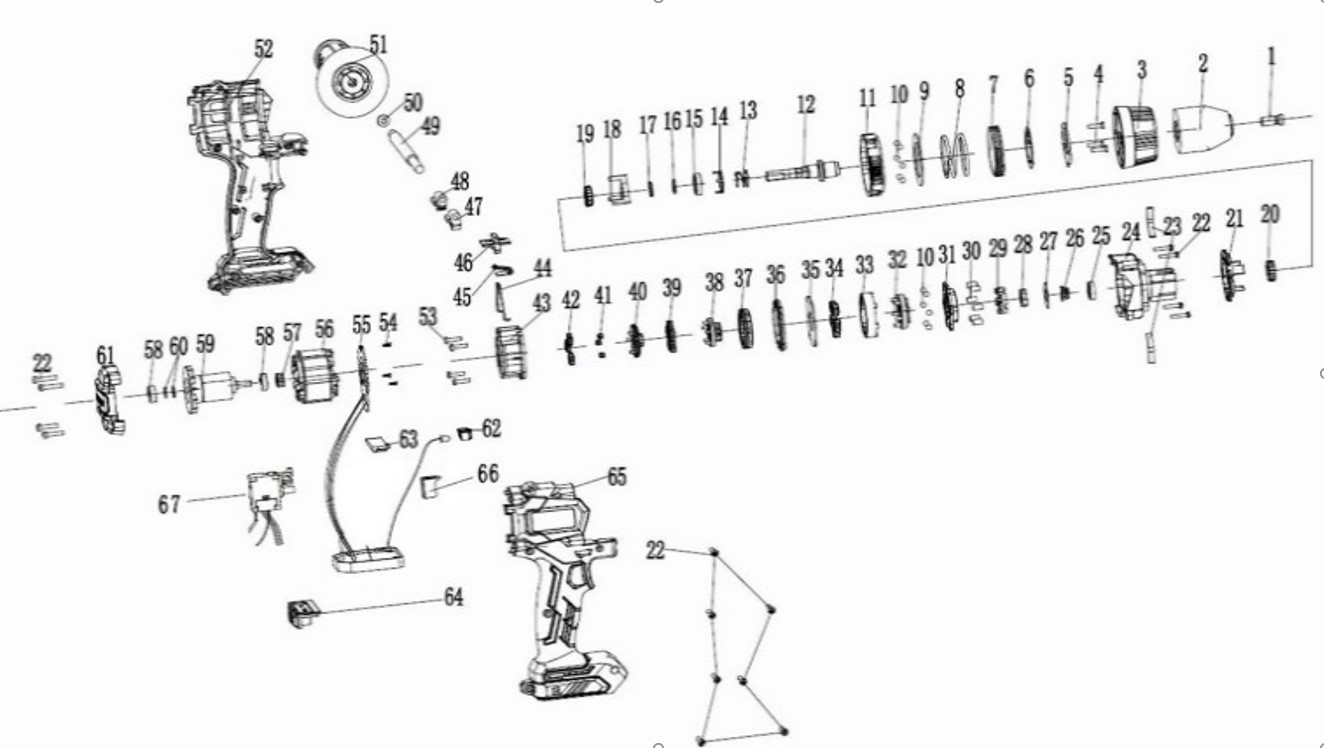

Дрель-шуруповерт аккумуляторная бесщеточная ударная DCK KDJZ03-13 - разборная схема

№	Наименование	Артикул	Цена
1	Винт DCK KDJZ03-13	KDJZ03-13-(1)	-
2	Патрон зажимной DCK KDJZ03-13	KDJZ03-13-(2)	-
3	Стакан DCK KDJZ03-13	KDJZ03-13-(3)	-
4	Винт DCK KDJZ03-13	KDJZ03-13-(4)	-
5	Пластина стопорная DCK KDJZ03-13	KDJZ03-13-(5)	-
6	Элемент установки момента DCK KDJZ03-13	KDJZ03-13-(6)	-
7	Гайка регулирующая DCK KDJZ03-13	KDJZ03-13-(7)	-
8	Пружина DCK KDJZ03-13	KDJZ03-13-(8)	-
9	Муфта охватывающая DCK KDJZ03-13	KDJZ03-13-(9)	-
10	Шарик стальной DCK KDJZ03-13	KDJZ03-13-(10)	-
11	Переключатель режима DCK KDJZ03-13	KDJZ03-13-(11)	-
21	Пластина переключателя режима DCK KDJZ03-13	KDJZ03-13-(21)	-
22	Саморез DCK KDJZ03-13	KDJZ03-13-(22)	-
23	Элемент переключения режима DCK KDJZ03-13	KDJZ03-13-(23)	-
26	Пружина DCK KDJZ03-13	KDJZ03-13-(26)	-
27	Шайба DCK KDJZ03-13	KDJZ03-13-(27)	-
28	Пластина блокировочная DCK KDJZ03-13	KDJZ03-13-(28)	-
29	Штифт крутящего момента DCK KDJZ03-13	KDJZ03-13-(29)	-
30	Ролик направляющий DCK KDJZ03-13	KDJZ03-13-(30)	-
32	Диск выводной DCK KDJZ03-13	KDJZ03-13-(32)	-
33	Шестерня внутренняя DCK KDJZ03-13	KDJZ03-13-(33)	-
34	Шестерня сателлитная DCK KDJZ03-13	KDJZ03-13-(34)	-
35	Шайба DCK KDJZ03-13	KDJZ03-13-(35)	-
36	Кольцо стопорное DCK KDJZ03-13	KDJZ03-13-(36)	-
37	Шестерня внутренняя DCK KDJZ03-13	KDJZ03-13-(37)	-
38	Передача планетарная DCK KDJZ03-13	KDJZ03-13-(38)	-
39	Шестерня сателлитная DCK KDJZ03-13	KDJZ03-13-(39)	-
40	Диск зубчатый DCK KDJZ03-13	KDJZ03-13-(40)	-
41	Подшипник игольчатый DCK KDJZ03-13	KDJZ03-13-(41)	-
42	Шестерня сателлитная DCK KDJZ03-13	KDJZ03-13-(42)	-
43	Часть задняя корпуса редуктора DCK KDJZ03-13	KDJZ03-13-(43)	-
44	Рычаг изменения скорости DCK KDJZ03-13	KDJZ03-13-(44)	-
45	Зажимы стопорного механизма DCK KDJZ03-13	KDJZ03-13-(45)	-
46	Кнопка высокой/низкой скорости DCK KDJZ03-13	KDJZ03-13-(46)	-
47	Блок зажимной 2 DCK KDJZ03-13	KDJZ03-13-(47)	-
48	Блок зажимной 1 DCK KDJZ03-13	KDJZ03-13-(48)	-
49	Рычаг зажима DCK KDJZ03-13	KDJZ03-13-(49)	-
50	Шайба DCK KDJZ03-13	KDJZ03-13-(50)	-
51	Ручка вспомогательная DCK KDJZ03-13	KDJZ03-13-(51)	-
53	Винт DCK KDJZ03-13	KDJZ03-13-(53)	-
54	Саморез DCK KDJZ03-13	KDJZ03-13-(54)	-
55	Панель управления в сборе DCK KDJZ03-13	KDJZ03-13-(55)	-
56	Статор (54, 55, 56) DCK KDJZ03-13	KDJZ03-13-(56)	1 221.38
61	Крышка задняя DCK KDJZ03-13	KDJZ03-13-(61)	-
62	Рассеиватель светодиода DCK KDJZ03-13	KDJZ03-13-(62)	-
63	Рычаг реверсивного переключателя DCK KDJZ03-13	KDJZ03-13-(63)	-
64	Разъем аккумулятора DCK KDJZ03-13	KDJZ03-13-(64)	-
66	Кнопка DCK KDJZ03-13	KDJZ03-13-(66)	-
67	Переключатель DCK KDJZ03-13	KDJZ03-13-(67)	-
T1	Шпиндель (12-19) DCK KDJZ03-13	KDJZ03-13-(T1)	-
T10	Плата (55, 67) DCK KDJZ03-13	KDJZ03-13-(T10)	-
T2	Корпус редуктора (20, 24, 25, 31) DCK KDJZ03-13	KDJZ03-13-(T2)	-
T3	Ручка левая и правая часть DCK KDJZ03-13 (T3 52,65)	KDJZ03-13-(T3)	1 485.96
T4	Якорь DCK KDJZ03-13 сборка (57-60)	KDJZ03-13-(T4)	-
T5	Привод (3-46, 53) DCK KDJZ03-13	KDJZ03-13-(T5)	-
T6	Упаковка DCK KDJZ03-13	KDJZ03-13-(T6)	-
T7	Крюк DCK KDJZ03-13	KDJZ03-13-(T7)	-
T8	Винт M4×8 DCK KDJZ03-13	KDJZ03-13-(T8)	-
T9	Гайка М4 DCK KDJZ03-13	KDJZ03-13-(T9)	-
