ЗУБР Т7, 20 В, 280 Н·м, 2 АКБ (4 А·ч), бесщеточный винтоверт, кейс, Профессионал (GVB-250-42)
Профессиональный винтоверт оснащен BRUSHLESS двигателем, который обеспечивает высокие удельные характеристики и производительность благодаря двум емким батареям в комплекте. Точное управление параметрами двигателя позволяет ему постоянно работать в наиболее оптимальном режиме, регулировать крутящий момент, реализовывать дополнительные рабочие функции
Преимущества
- Незаменимый инструмент для крупного крепежа
- Значительный крутящий момент для наиболее сложных работ
- Ударная функция позволяет заворачивать крепеж большого диаметра и отворачивать приржавевшие метизы
- Бесщеточный BM-Motor двигатель обладает целым рядом преимуществ по сравнению с обычным щеточным двигателем:
- высокий крутящий момент – в 2 раза выше, чем у аналогичного щеточного двигателя,
- высокий КПД благодаря максимально эффективному преобразованию электромагнитной энергии в механическую (ввиду отсутствия перекоммутаций), - - низкое энергопотребление, вследствие чего изделие работает до 4 раз дольше на одном заряде батареи,
- высокая степень защиты двигателя благодаря интеллектуальному управлению, - - контроллер двигателя позволяет гибко регулировать крутящий момент и поддерживать его на максимальном уровне в широком диапазоне оборотов,
- отсутствие постоянных перекоммутаций в коллекторе и, соответственно, отсутствие нагрева и потерь из-за переходных сопротивлений,
- повышенная надежность ввиду отсутствия искрения, трения и контактирующих деталей - Три уровня регулировки крутящего момента + режим закручивания кровельных саморезов предоставляют возможность использовать изделие под любую работу или используемый крепеж
- Изменение настройки момента в одно касание с наглядной индикацией
- Две батареи емкостью 4.0 Ач в комплекте для безостановочной работы
- Li-Ion Pro батарея для большей эффективности:
- максимальное напряжение заряженной батареи достигает 20В,
- увеличенная на 50% производительности,
- отсутствие эффекта памяти,
- отсутствие потери мощности в процессе работы - Плата управления батареи с технологией Z-control обеспечивает:
-защиту от перегрева, глубокой разрядки и перегрузки,
-защиту от КЗ контактов,
-балансировку элементов для полной зарядки каждого из них индивидуально - Быстрозарядное интеллектуальное устройство с системой Ультра:
- заряжает импульсной подачей тока,
- оснащено вентилятором для активного охлаждения заряжаемой батареи,
- благодаря току до 6А заряжает батарею за 40 мин - Металлический корпус редуктора обеспечивает прочность при передаче большого крутящего момента
- Быстрозажимной патрон HEX 1/4'' с фиксатором позволяет устанавливать стандартные биты
С даты производства 05.2023 патрон позволяет устанавливать биту без оттягивания втулки - Подсветка рабочего места способствует дополнительному удобству при работе в условиях недостаточного освещения
- Индикация уровня заряда батареи для визуальной оценки оставшегося времени работы
- Рукоятка с противоскользящей накладкой
- Фирменный кейс с отсеком для хранения аксессуаров
Использование
Для закручивания/откручивания крепежных элементов при сборке деревянных конструкций и т.п.
Частота вращения шпинделя, об/мин | 0-2400 |
Число скоростей | 3 |
Частота ударов, уд/мин | 0-3300 |
Кол-во режимов крутящего момента | 3 |
Тип аккумулятора | Li-Ion |
Емкость аккумулятора, А·ч | 4.0 |
Тип патрона | HEX |
Размер патрона, дюйм | 1/4 |
Электронная регулировка частоты вращения | есть |
Защита от перегрузки | есть |
Реверс | есть |
Блокировка шпинделя | нет |
Тип двигателя | BRUSHLESS, бесщеточный |
Тормоз двигателя | есть |
Ударная функция | есть |
Подсветка | есть |
Индикатор заряда батареи | есть |
Количество аккумуляторов | 2 |
Зарядное устройство | импульсное |
Время заряда батареи, ч | 0.5 |
Кейс в комплекте | есть |
Напряжение питания зарядного устройства, В/Гц | 230/50 |
Габариты, см | 37x31x11 |
Масса изделия, кг | 1.7 |
Масса в упаковке, кг | 4.3 |
Гарантия | 60 |
Напряжение изделия, В | 20 |
Размеры крепежа, мм | 6-12 |
Тип упаковки | бокс пластиковый |
Максимальный крутящий момент, Н×м | 280 |

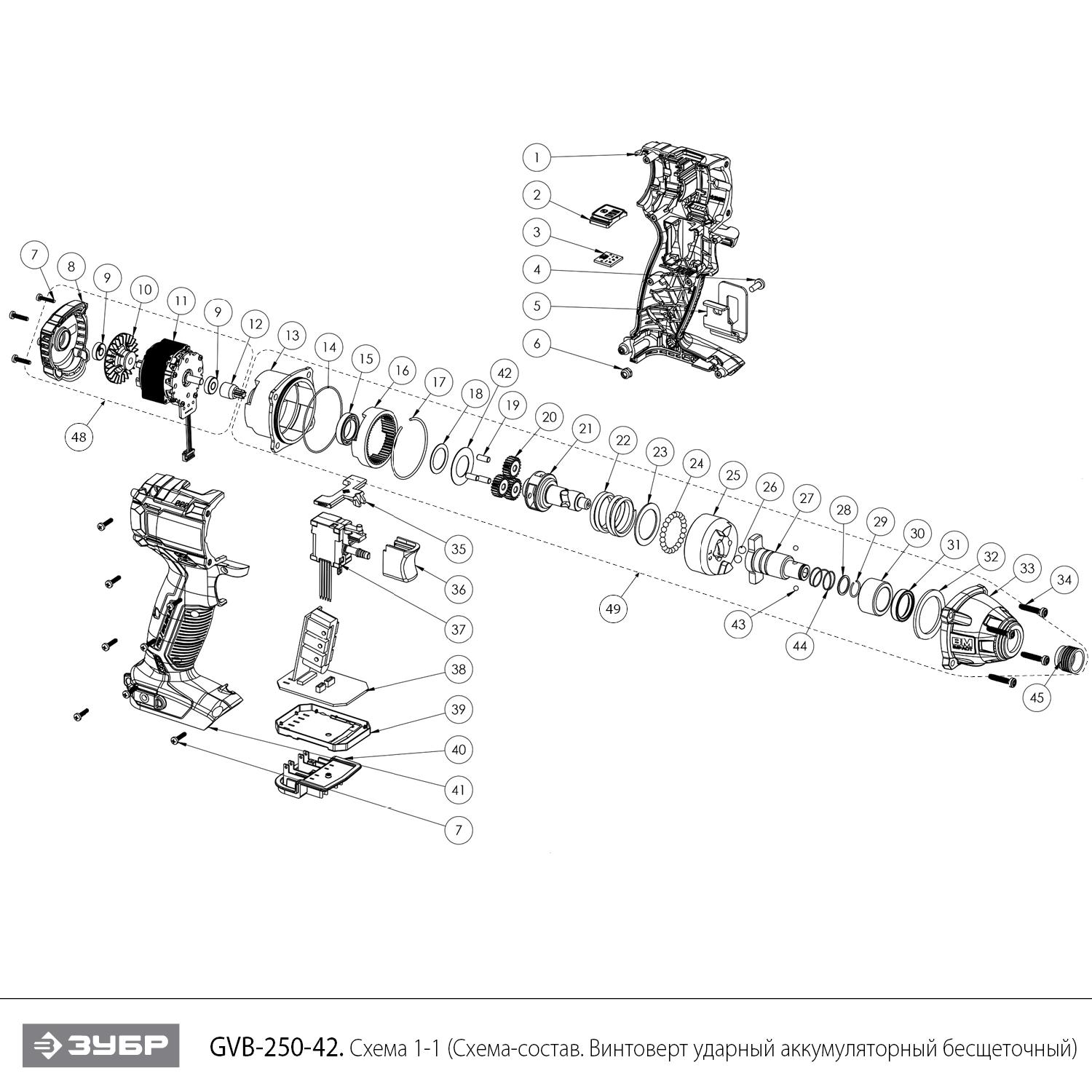

ЗУБР Т7, 20 В, 280 Н·м, 2 АКБ (4 А·ч), бесщеточный винтоверт, кейс, Профессионал (GVB-250-42) : схема сборки и запчасти
№ | Наименование | Артикул | |
---|---|---|---|
1 | Корпус левая часть | N000-029-949 |
|
2 | Панель переключателя скоростей | N000-029-957 |
|
3 | Плата управления переключения скоростей JCDB-1980-A01 (220мм для ПУД JCDB-1980-A1 rev.2) | V000-004-408 |
|
4 | Винт M4x10 | N000-018-572 |
|
5 | Клипса | N000-026-951 |
|
6 | Гайка М4 | N000-022-623 |
|
8 | Крышка корпуса задняя | N000-014-404 |
|
13 | Корпус редуктора задняя часть | N000-029-958 |
|
14 | Кольцо уплотнительное D49x1 | N000-029-959 |
|
15 | Подшипник шариковый 61802-2Z (24x15x5) n/n | N000-029-960 |
|
16 | Шестерня кольцевая | N000-029-961 |
|
17 | Кольцо стопорное | N000-029-962 |
|
18 | Шайба | N000-029-963 |
|
19 | Штифт шестерни D4xh9.6 | N000-029-964 |
|
20 | Шестерни планетарные | N000-029-965 |
|
21 | Вал промежуточный | N000-029-966 |
|
22 | Пружина | N000-029-967 |
|
23 | Шайба | N000-029-968 |
|
24 | Шарик стальной D4mm | N000-026-354 |
|
25 | Ударник | N000-029-969 |
|
26 | Шарик стальной D5.5 | N000-017-989 |
|
27 | Шпиндель | N000-037-321 |
|
28 | Кольцо уплотнительное | N000-037-322 |
|
29 | Кольцо стопорное | N000-037-323 |
|
30 | Подшипник скольжения D25xd18xh15 | N000-029-973 |
|
31 | Кольцо уплотнительное D24xd18x5 | N000-029-974 |
|
32 | Шайба | N000-029-975 |
|
33 | Крышка редуктора | N000-029-976 |
|
34 | Саморез | N000-023-968 |
|
35 | Переключатель реверса | N000-029-943 |
|
36 | Курок выключателя | N000-029-955 |
|
37 | Выключатель v.1 DPK-2042K 20A 42V DC 5E4 (разъём 6 мм) | V000-002-697 |
|
37 | Выключатель v.2 DPK-2042K 20A 42V DC 5E4 (разъём 9.3 мм для DB/DBS) | V000-002-697-2 |
|
38 | Плата управления двигателем v.2 (JCDB-1980S-B1 rev.2 пластиковое основание) с платой управления переключения скоростей в сборе # | V000-004-536-2 |
|
39 | Корпус платы управления | N000-029-944 |
|
40 | Вилка контактная АКБ системы 20V MAX Lithium PRO | N000-029-945 |
|
41 | Корпус правая часть | N000-029-946 |
|
43 | Шарик стальной D3.5 | N000-035-127 |
|
44 | Пружина патрона | N000-037-325 |
|
45 | Втулка патрона | N000-037-326 |
|
46 | Устройство быстрозарядное 14.4-18V (6А) тип "T7" | V000-006-077 |
|
47 | Батарея аккумуляторная Зубр ST7-20-4 Li-Ion 4.0 Ач 20В | V000-007-250 |
|
48 | Двигатель бесщеточный 20В с шестерней в сборе | V000-002-365 |
|
49 | Редуктор в сборе | N000-037-430 |
|
1_41 | Корпус в сборе | N000-029-946-C |
|
