Гайковерт аккум бесщеточный DCK KDPB04-10

Артикул:

KDPB04-10 (TYPE EK)

Вес:

2.54 кг.

Производитель:

DCK

Размеры:

Цена:

14 990 руб.

Количество:

шт.

Запчасти

Особенности модели

1. Бесщеточный двигатель;

2. Компактная конструкция для легкого доступа в труднодоступные места;

3. Инструмент для быстрых и точных монтажных работ

Комплектация и упаковка

Гайковерт аккумуляторный бесщеточный;

2 аккумулятора 2.0 Ач;

Зарядное устройство;

Пластиковый кейс.

Технические характеристики

Аккумулятор 10.8 В/ 2,0 Ач×2

Размер патрона 3/8’’ (9,5 мм)

Максимальный размер крепежа M5–M12 мм

Частота вращения шпинделя 0–280 об/мин

Крутящий момент 54 Н.м

Масса нетто: 0,95 кг

Гайковерт аккум бесщеточный DCK KDPB04-10 : схема сборки и запчасти

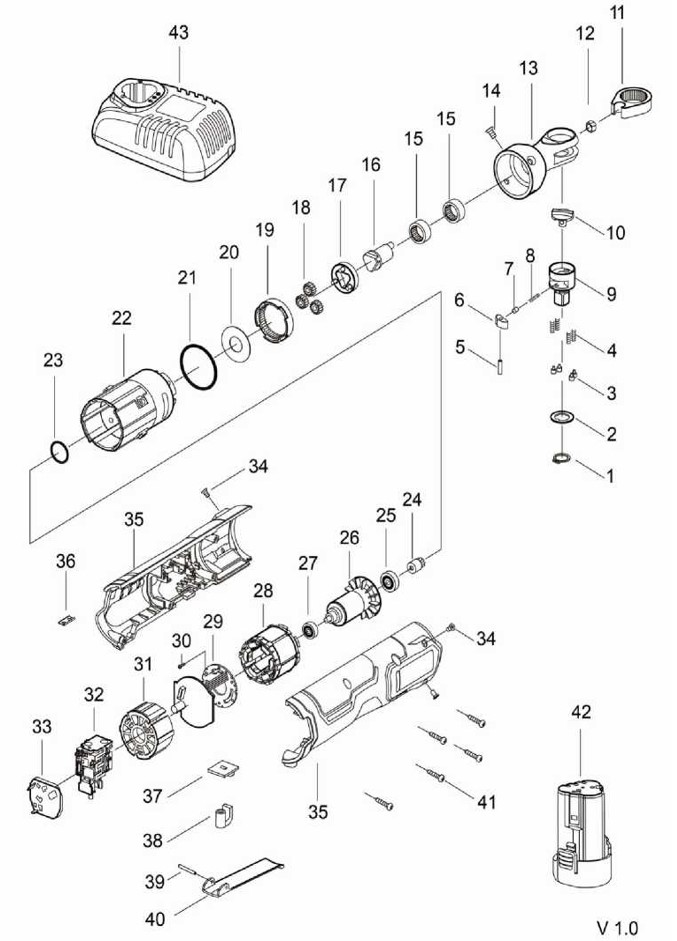

Гайковерт аккум бесщеточный DCK KDPB04-10 - разборная схема

№	Наименование	Артикул	Цена
1	Кольцо пружинное вала 12 DCK KDPB04-10	KDPB04-10-(1)	-
2	Шайба DCK KDPB04-10	KDPB04-10-(2)	-
3	Шпилька DCK KDPB04-10	KDPB04-10-(3)	-
4	Пружина DCK KDPB04-10	KDPB04-10-(4)	-
5	Вал соединительный DCK KDPB04-10	KDPB04-10-(5)	-
6	Фиксатор DCK KDPB04-10	KDPB04-10-(6)	-
7	Цапфа центральная DCK KDPB04-10	KDPB04-10-(7)	-
8	Пружина DCK KDPB04-10	KDPB04-10-(8)	-
9	Вал DCK KDPB04-10	KDPB04-10-(9)	-
10	Штанга отклоняющая DCK KDPB04-10	KDPB04-10-(10)	-
11	Сердечник храпового механизма DCK KDPB04-10	KDPB04-10-(11)	-
12	Блок приводной DCK KDPB04-10	KDPB04-10-(12)	-
14	Винт DCK KDPB04-10	KDPB04-10-(14)	-
16	Вал эксцентриковый DCK KDPB04-10	KDPB04-10-(16)	-
17	Вал кулачковый DCK KDPB04-10	KDPB04-10-(17)	-
18	Водило планетарной передачи DCK KDPB04-10	KDPB04-10-(18)	-
19	Передача планетарная DCK KDPB04-10	KDPB04-10-(19)	-
20	Шестерня внутренняя DCK KDPB04-10	KDPB04-10-(20)	-
21	Шайба DCK KDPB04-10	KDPB04-10-(21)	-
22	Уплотнение кольцевое (30×2) DCK KDPB04-10	KDPB04-10-(22)	-
23	Уплотнение кольцевое 15,7×1,5 DCK KDPB04-10	KDPB04-10-(23)	-
28	Статор DCK KDPB04-10	KDPB04-10-(28)	3 736.48
29	Плата DCK KDPB04-10	KDPB04-10-(29)	-
30	Саморез DCK KDPB04-10	KDPB04-10-(30)	-
31	Крышка двигателя DCK KDPB04-10	KDPB04-10-(31)	-
32	Выключатель DCK KDPB04-10	KDPB04-10-(32)	2 188.84
33	Колодка клеммная DCK KDPB04-10	KDPB04-10-(33)	-
34	Винт DCK KDPB04-10	KDPB04-10-(34)	-
35	Кожух двигателя в сборе DCK KDPB04-10	KDPB04-10-(35)	-
36	Пластина прижимная DCK KDPB04-10	KDPB04-10-(36)	-
37	Выключатель предохранительный DCK KDPB04-10	KDPB04-10-(37)	-
38	Собачка DCK KDPB04-10	KDPB04-10-(38)	-
39	Штифт пружинный DCK KDPB04-10	KDPB04-10-(39)	-
40	Курок переключателя DCK KDPB04-10	KDPB04-10-(40)	-
41	Саморез DCK KDPB04-10	KDPB04-10-(41)	-
42	Блок аккумуляторных батарей 12 В DCK KDPB04-10	KDPB04-10-(42)	-
43	Устройство зарядное 12 В DCK KDPB04-10	KDPB04-10-(43)	-
T1	Механизм храповый (13, 15) DCK KDPB04-10	KDPB04-10-(T1)	-
T2	Ротор DCK KDPB04-10 сборка (24-27)	KDPB04-10-(T2)	-
