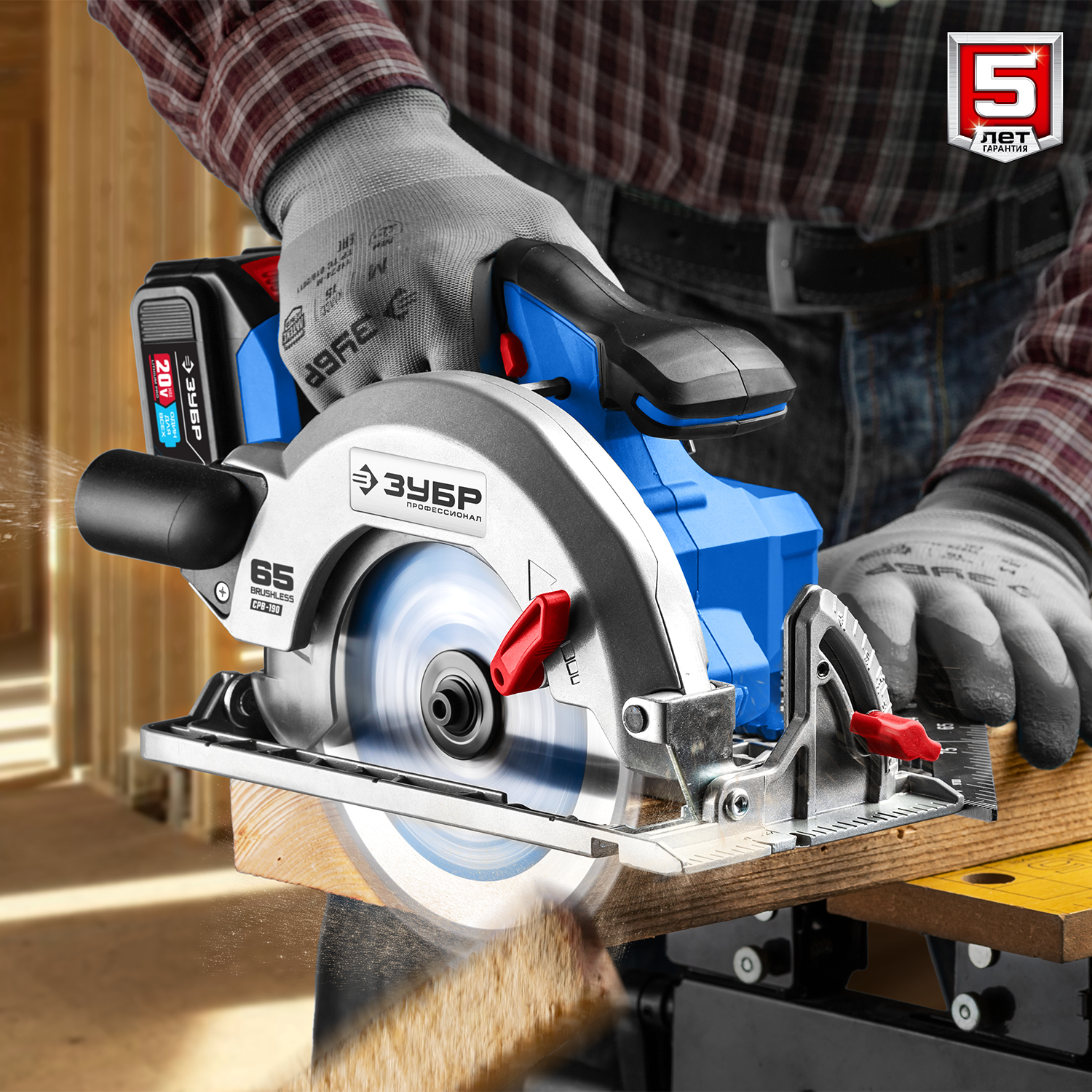

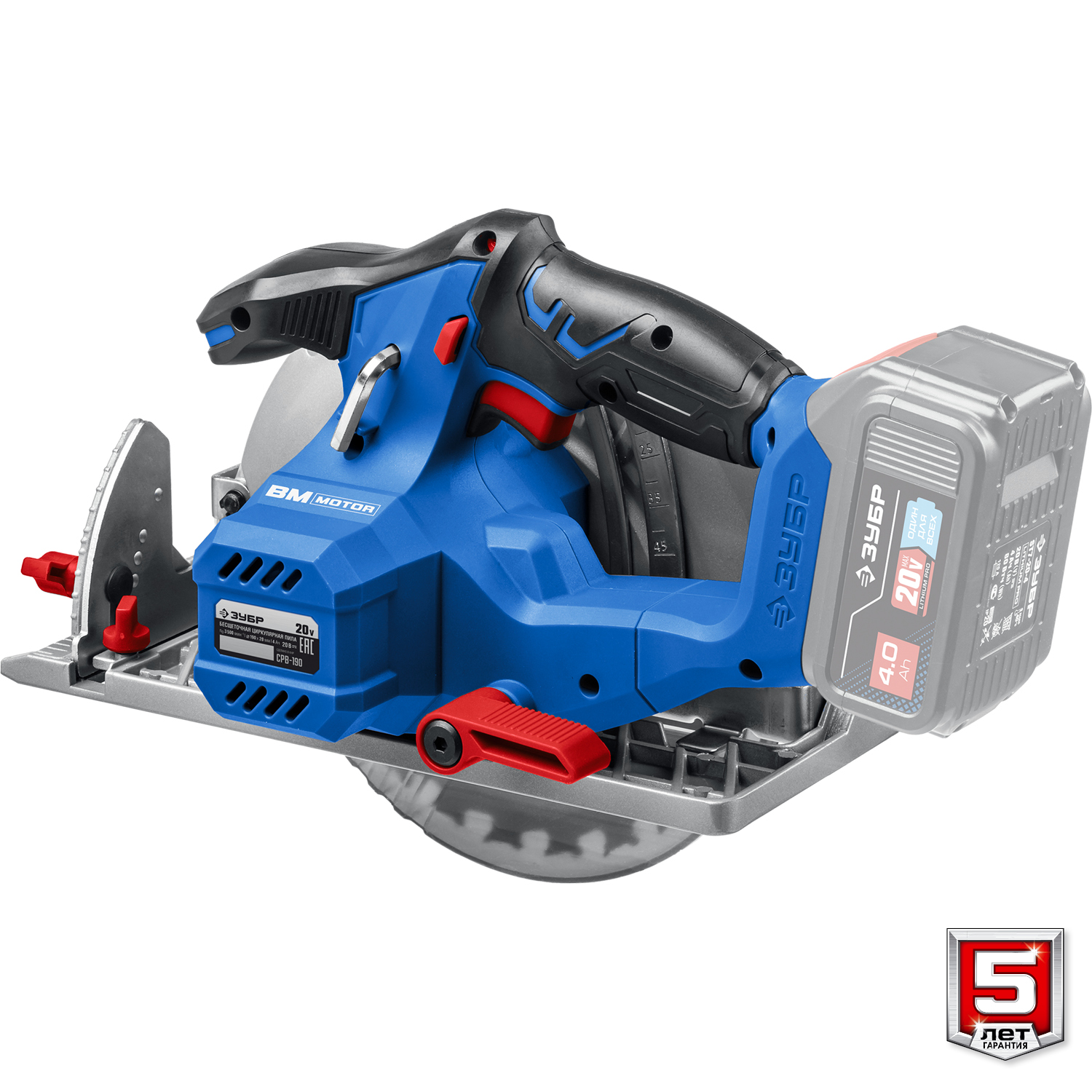

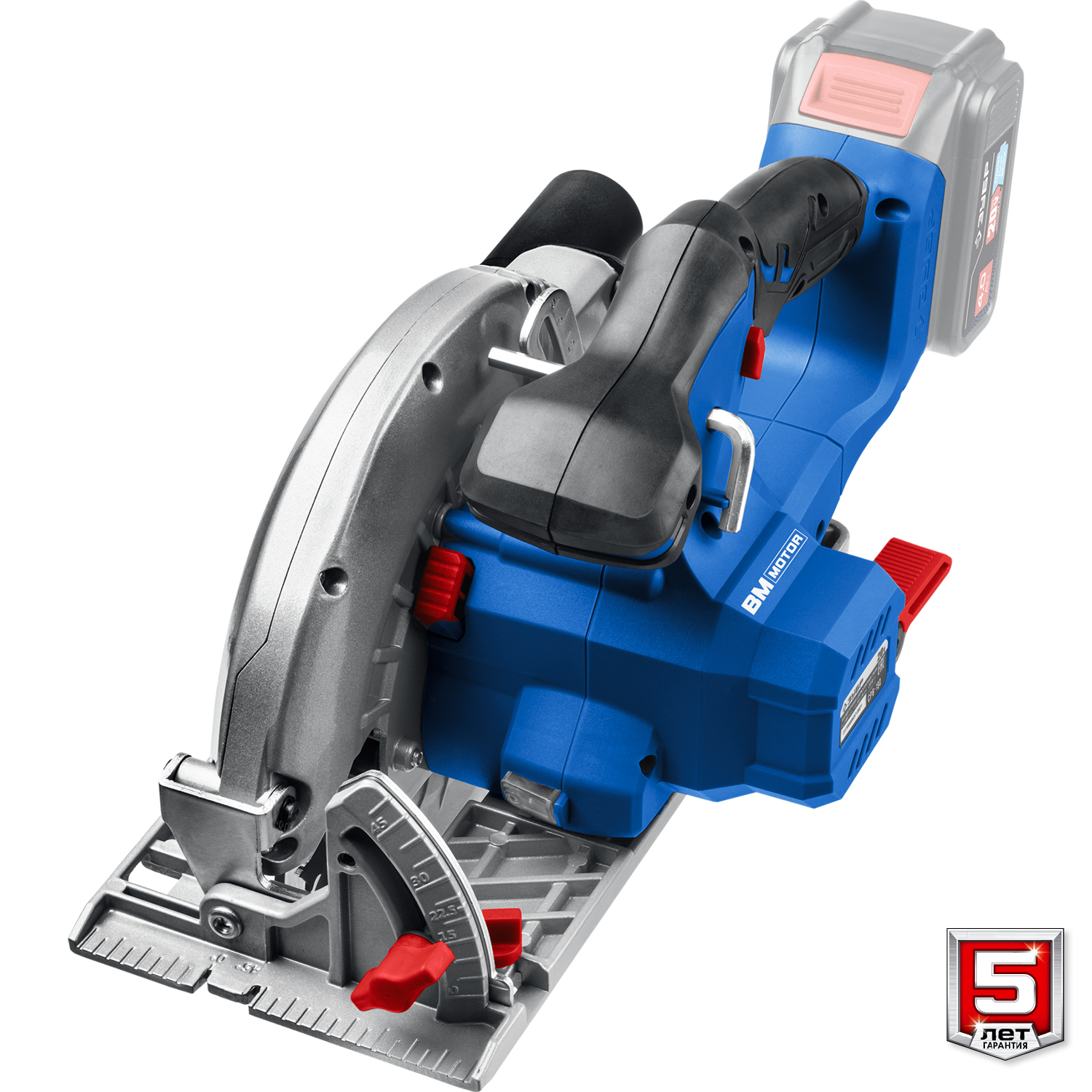

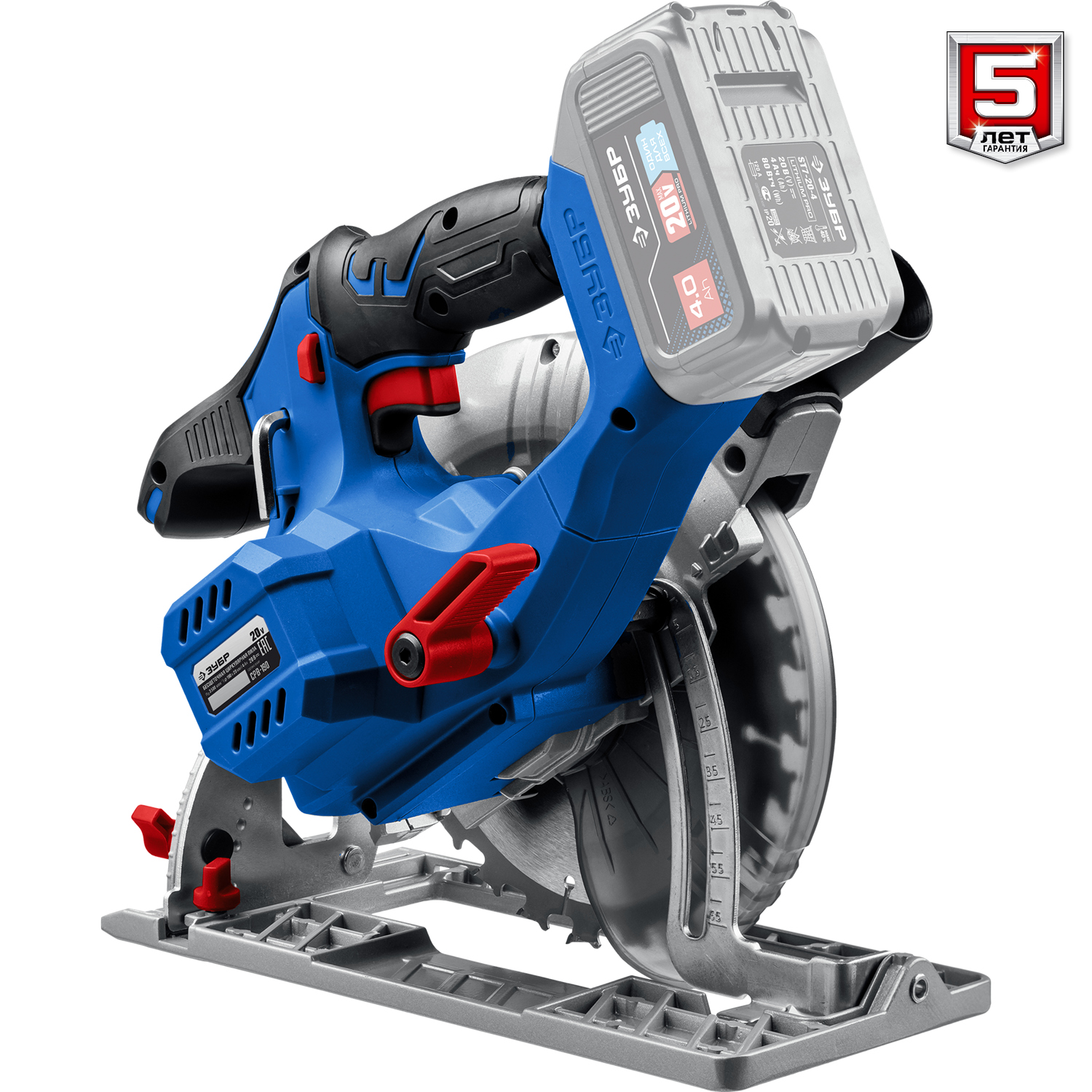

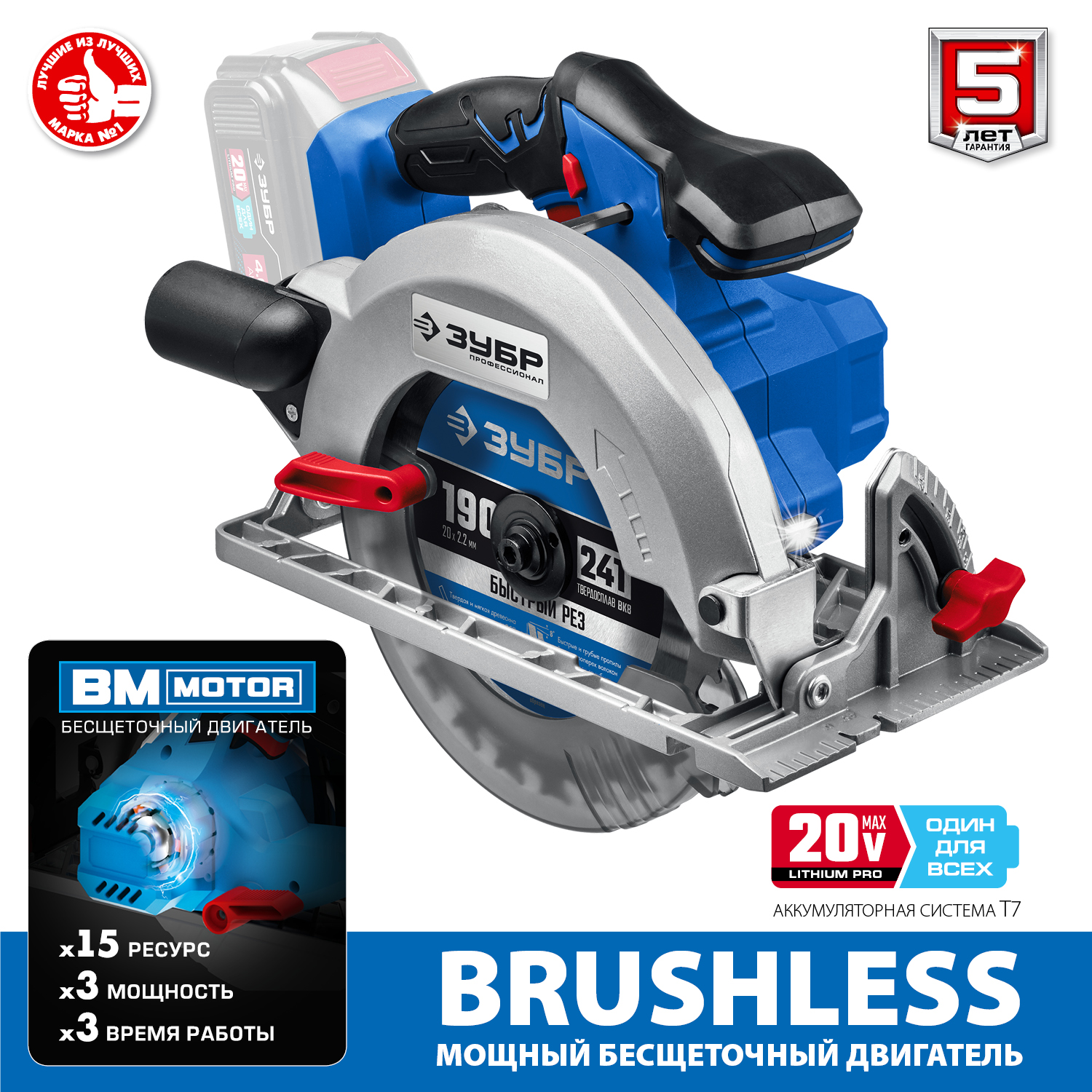

ЗУБР Т7, 20 В, d190 мм, без АКБ, бесщеточная пила циркулярная, Профессионал (CPB-190)

CPB-190
4.19 кг.
ЗУБР
11 990 руб.
шт.
Запчасти

Изделие, сочетающее в себе преимущества разных типов инструментов - мощность и функциональность сетевого, независимость от питания и вес беспроводного. Удобство пиления, скорость и уровень автономности соответствуют профессиональному уровню

Преимущества

  • Экономия до 50% стоимости инструмента при наличии аккумуляторов платформы
  • Бесщеточный BM-Motor двигатель обладает целым рядом преимуществ по сравнению с обычным щеточным двигателем:
    - высокий крутящий момент – в 2 раза выше, чем у аналогичного щеточного двигателя,
    - высокий КПД благодаря максимально эффективному преобразованию электромагнитной энергии в механическую (ввиду отсутствия перекоммутаций),
  • - низкое энергопотребление, вследствие чего изделие работает до 4 раз дольше на одном заряде батареи,
    - высокая степень защиты двигателя благодаря интеллектуальному управлению,
  • - контроллер двигателя позволяет гибко регулировать крутящий момент и поддерживать его на максимальном уровне в широком диапазоне оборотов,
    - отсутствие постоянных перекоммутаций в коллекторе и, соответственно, отсутствие нагрева и потерь из-за переходных сопротивлений,
    - повышенная надежность ввиду отсутствия искрения, трения и контактирующих деталей
  • Высокая эффективность двигателя и увеличенный диаметр диска обеспечивают легкое пиление древесины любой породы на большие глубины

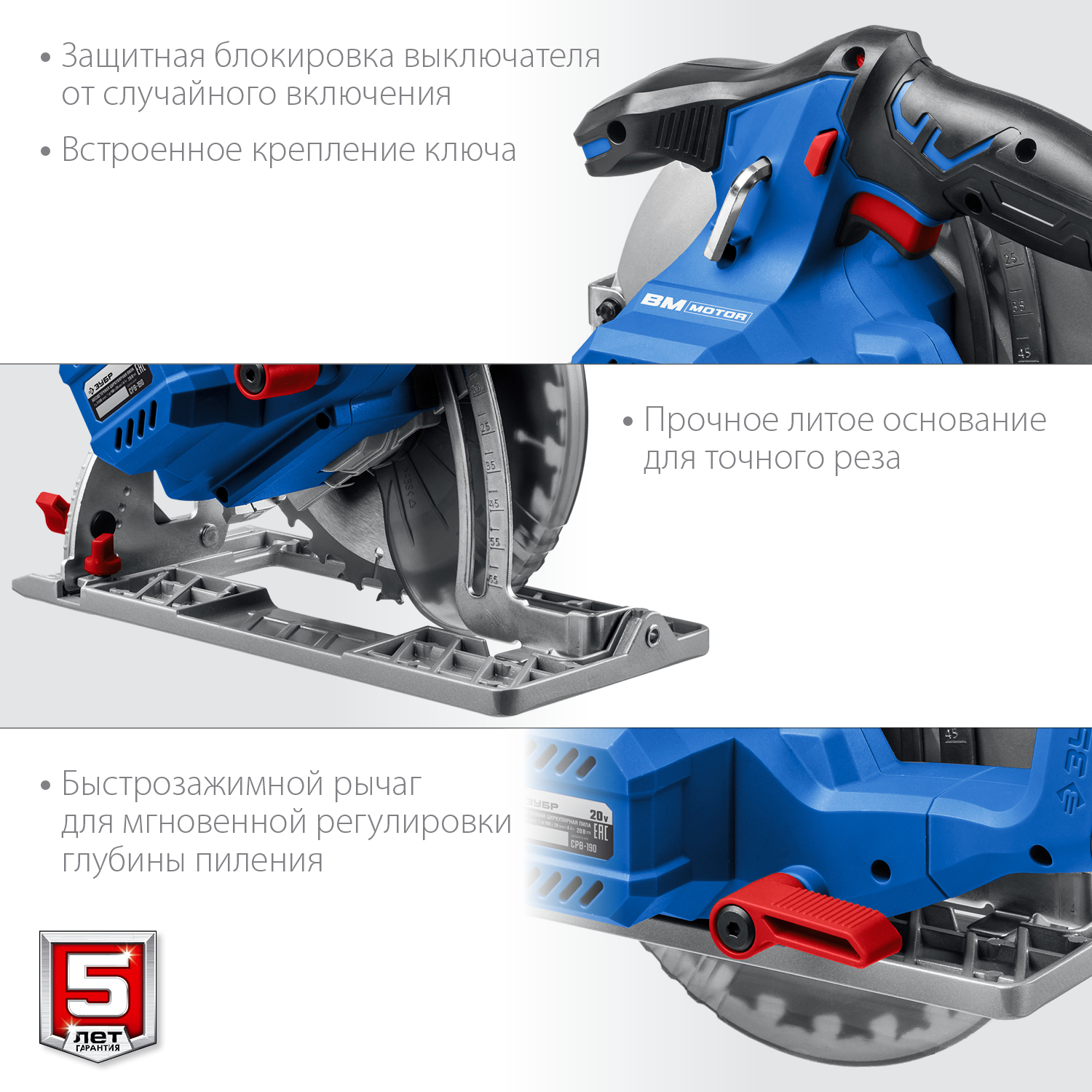

  • Прочное литое алюминиевое основание гарантирует жесткость конструкции и высокую точность реза
  • Повышенная безопасность благодаря быстрой остановке диска за счет тормоза вала
  • Всегда видимые индикаторы линии реза под углами 90 и 45 градусов помогают пилить точно по разметке
  • Бесступенчатая регулировка глубины и угла пиления с удобными шкалами для точных работ
  • Эксцентриковый рычаг настройки глубины пиления в одно движение
  • Простая замена диска благодаря блокировке шпинделя
  • Наглядные и удобно расположенные шкалы угла наклона и глубины

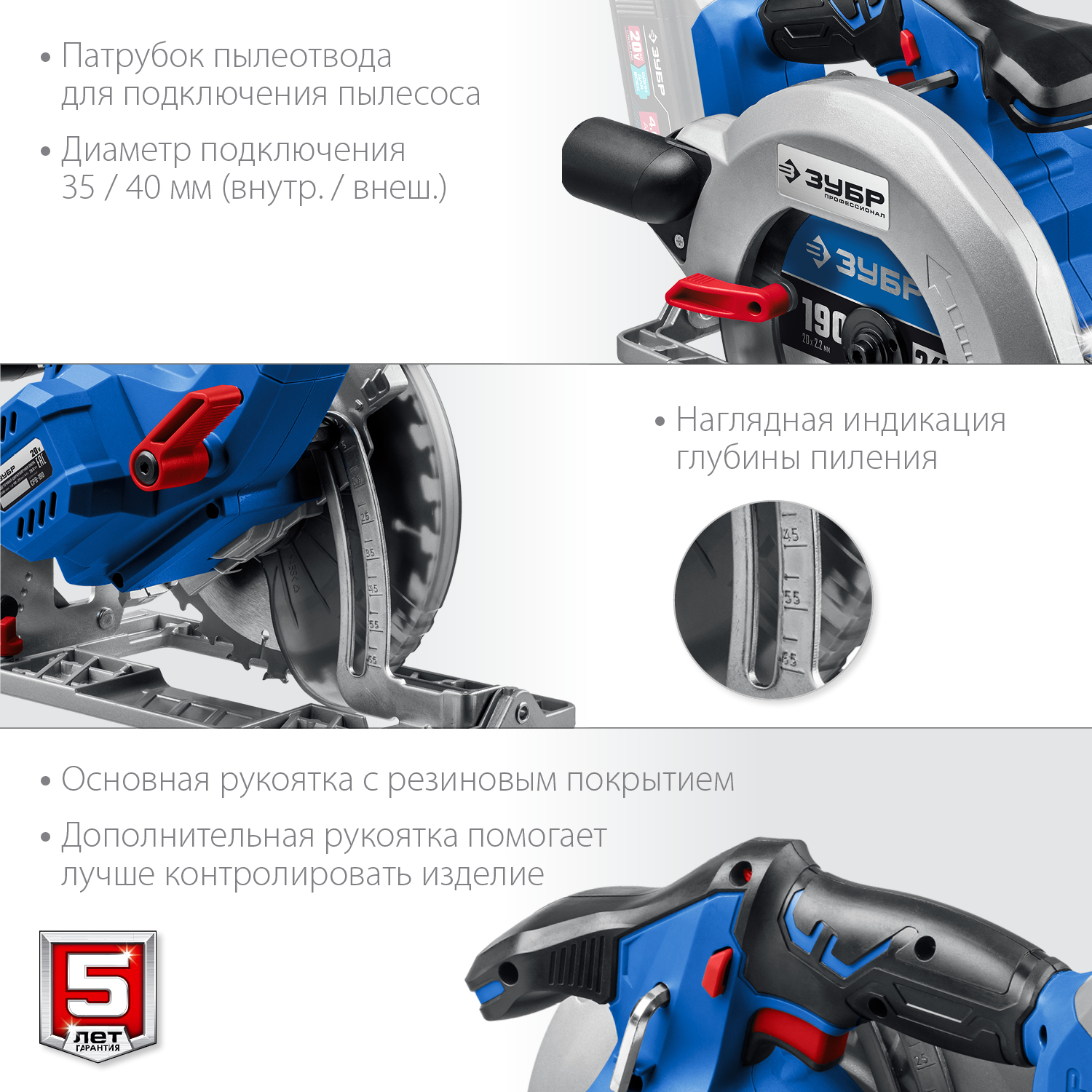

  • Патрубок подключения пылесоса (диаметры внутренний/внешний - 35/40 мм) для эффективного пылеотвода
  • Оптимальная линия захода сдвижного кожуха позволяет ему открываться без заедания
  • Дополнительная рукоятка под естественный хват обеспечивает удобство и полный контроль во время работы
  • Удобный встроенный держатель ключа позволяет не потерять его при работе
  • Рычаг блокировки выключателя удобен при любом хвате
  • Параллельный упор в комплекте для пиления ″в размер″

Использование

Для распиловочных работ по дереву и иным материалам (при установке соответствующего диска) под различными углами, а также под наклоном

Защита от перегрузки есть
Подсветка есть
Индикатор заряда батареи нет
Зарядное устройство нет
Напряжение питания зарядного устройства, В/Гц 230/50
Габариты, см 33.5x27x21
Масса изделия, кг 3.4
Масса в упаковке, кг 4
Гарантия 60
Число оборотов, об/мин 3500
Напряжение изделия, В 20
Плавный пуск есть
Поддержание постоянных оборотов под нагрузкой нет
Диаметр диска, мм 190
Возможность подключения пылесоса есть
Регулировка оборотов нет
Посадочный диаметр диска, мм 20

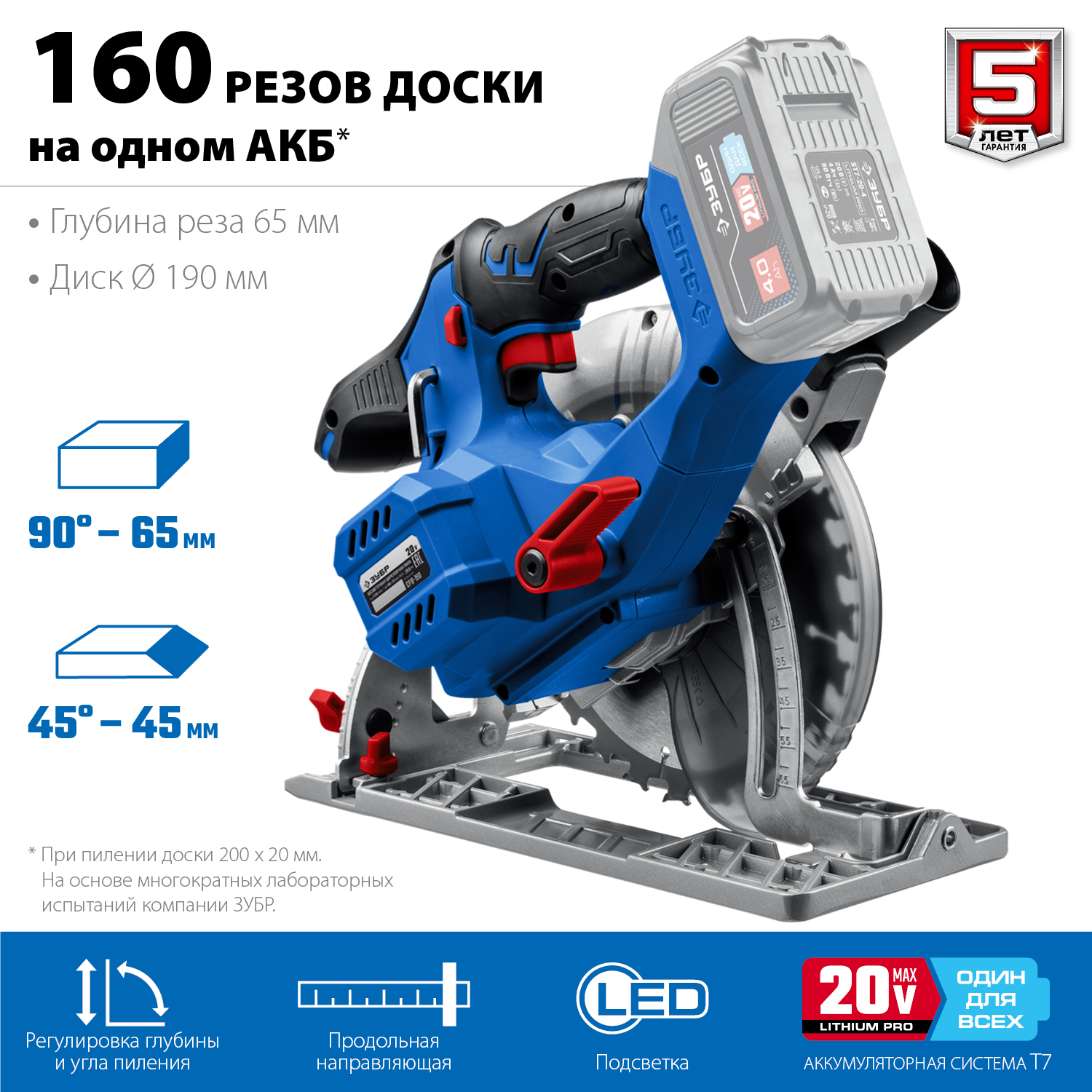

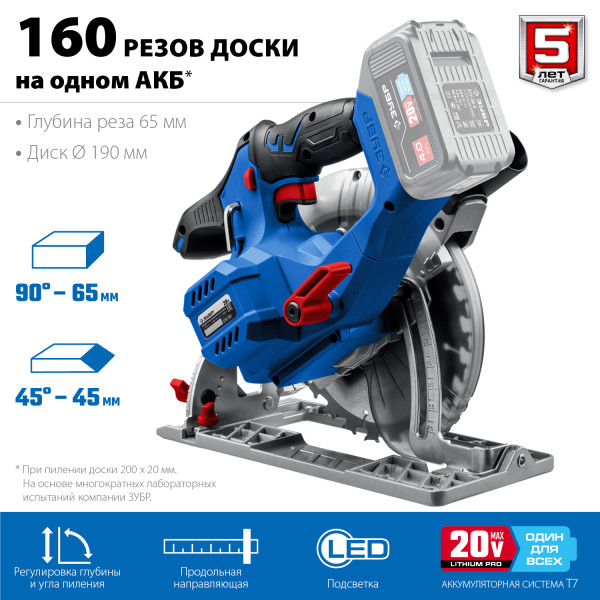

Глубина пропила под углом 90 градусов, мм 65
Глубина пропила под углом 45 градусов, мм 45
Регулировка глубины и угла пропила есть
Возможность работать с направляющей шиной нет
Лазерная направляющая нет
Блокировка шпиделя есть
Тип основания литое
Параллельный упор есть
Тормоз вала есть
Защита от повторного включения нет
Диаметр патрубка (внут./внеш.), мм 35 / 40
Тип упаковки коробка картонная

ЗУБР Т7, 20 В, d190 мм, без АКБ, бесщеточная пила циркулярная, Профессионал (CPB-190) : схема сборки и запчасти


Наименование Артикул Цена
3 Шпилька N000-035-269 -
6 Ключ шестигранный N000-035-270 -
7 Корпус левая часть N000-035-401 -
8 Пружина клавиши блокировки N000-035-271 24
9 Вставка прозрачная N000-035-272 -
10 Клавиша блокировки выключателя N000-035-273 -
11 Выключатель 7.2-24V DC 20A 5E4 Jlevel FA021A-69 (разъём 5 pin - 7.9мм) V000-002-719 564
13 Вилка контактная АКБ системы 20V MAX Lithium PRO N000-026-956 -
14 Вставка резиновая N000-035-274 -
15 Корпус правая часть N000-035-402 -
16 Кнопка блокировки вала N000-035-275 -
17 Рычаг блокировки вала N000-035-276 101
18 Пружина блокировки вала N000-035-277 24
19 Двигатель BRUSHLESS 5030 20В (для корпуса v.2) в сборе # V000-002-418 8 588
21 Корпус редуктора N000-035-278 1 414
22 Втулка D12xd8xh8мм N000-035-279 107
26 Шайба фигурная D10 N000-035-280 24
27 Шестерня ведомая D48xd10xh10мм, Z45 N000-035-281 442
28 Блокиратор вала N000-035-282 53
30 Подшипник шариковый 6001-2Z (28х12х8) CHFZ U009-600-1RS 303
31 Крышка редуктора N000-035-283 168
32 Шпонка 3х3х10 U505-200-031 101
33 Шпиндель N000-035-284 179
34 Пружина N000-035-285 -
35 Кожух диска N000-035-286 3 031
36 Ручка кожуха N000-035-287 505
38 Пружина N000-035-288 37
39 Фланец прижимной диска, внутренний D40xd12xh9.2мм N000-035-289 78
40 Диск пильный D190хd20хZ24 N000-035-290 -
41 Фланец прижимной диска, внешний D40xd12xh4.5мм N000-035-291 101
42 Шайба прижимная фланца D18xd8.5мм N000-035-292 36
43 Винт M8x14 Hex прижимной N000-035-293 36
44 Половина кожуха диска правая N000-035-294 505
45 Патрубок пылесоса N000-035-295 -
48 Отбойник N000-035-296 -
50 Платформа основание N000-035-297 1 819
51 Кронштейн глубины N000-035-298 -
52 Кронштейн угла наклона N000-035-299 -
53 Винт-барашек M5 D16xh24 N000-035-300 -
54 Винт M6x9 фиксирующий N000-035-301 -
56 Ручка фиксации N000-035-302 -
59 Упор продольный N000-035-304 -
62 Корпус v.2 в сборе N000-035-305-2 1 111
62 Корпус в сборе V1 N000-035-305 1 101
63 Плата управления двигателем BRUSHLESS BL26NH (для двигателя 5030, корпуса v.2) V000-004-651 3 132
16-18 Рычаг блокировки вала в сборе N000-035-276-C 202
19_63 Двигатель BRUSHLESS 4830 20В в сборе с контроллером Z7 (для корпуса v.1) # V000-002-395 8 451
65-66 Штифт N000-035-303 -
