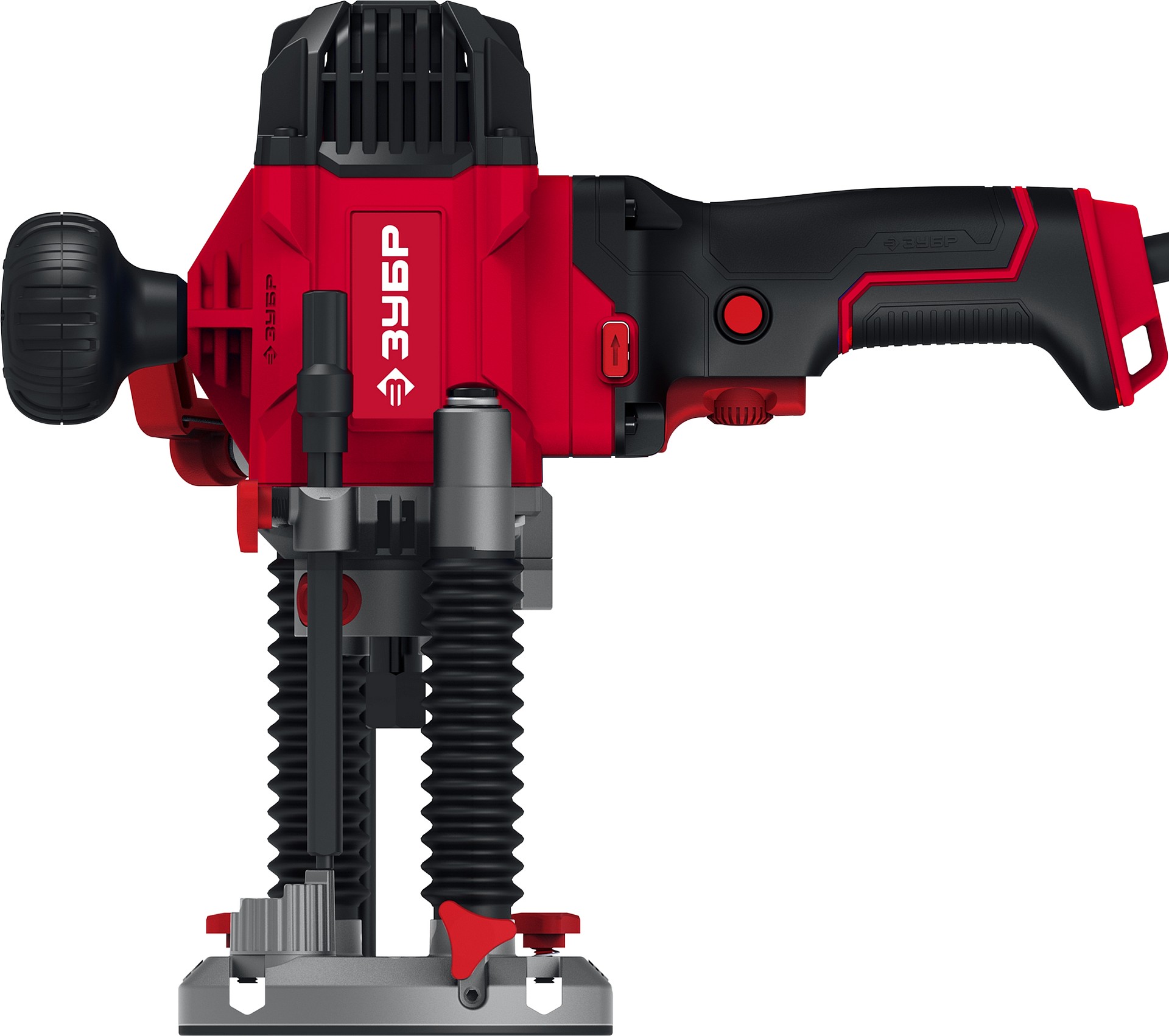

ЗУБР 1200 Вт, 50 мм, универсальный фрезер (ФМР-1250)
Фрезер ЗУБР – многофункциональное изделие для различных видов фрезерования (продольного, фигурного, по шаблону, по радиусу). Компактный и производительный инструмент с удобной эргономикой. Повышенная точность оперирования позволяет выполнять наиболее тонкие работы. Яркая подсветка места фрезерования способствует удобству в работе
Преимущества
- Удлиненная рукоятка для большей маневренности и возможности работы одной рукой
- Диаметральное расположение стоек увеличивает жесткость конструкции и, соответственно, точность обработки
- Электронная регулировка частоты вращения для выбора оптимальных условий под любую работу
- Рабочий ход фрезы 50 мм и возможность использования полного хода для фрез диаметром до 65 мм
- Яркая LED подсветка обеспечивает удобство при работе
- Два размера цанг позволяют использовать широкий спектр расходного инструмента
- Возможность установки изделия ″в стол″ с регулировкой глубины фрезерования сверху (рукоятка в комплект не входит)
- Предварительная установка глубины при помощи шкалы и ступенчатое изменение благодаря револьверному упору
- Отверстие в основании для установки копировального кольца D68 мм
- Возможность подключения пылесоса для принудительного пылеотвода
- Копирование по шаблону с помощью комплектного копировального кольца
- Параллельный упор с точной настройкой для ровного движения вдоль кромки
- Быстрая замена щеток облегчает и ускоряет обслуживание
Использование
Для фрезерования (в т.ч. фигурного, по шаблону, по радиусу) заготовок из дерева, древесно-стружечных плит (при установке соответствующих фрез)
| Габариты, см | 37x16.5x27.5 |
| Масса изделия, кг | 3.8 |
| Масса в упаковке, кг | 4.7 |
| Гарантия | 60 |
| Число оборотов, об/мин | 10000-30000 |
| Плавный пуск | нет |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Наличие подсветки | есть |
| Фиксация кнопки включения | есть |
| Мощность, Вт | 1200 |
| Напряжение, В/Гц | 220~/ 50 |
| Длина кабеля, м | 3 |
| Регулировка оборотов | есть |
| Размер цанги, мм | 6 / 8 |
| Рабочий ход фрезы, мм | 50 |
| Макс диаметр фрезы, мм | 65 |
| Точная подстройка глубины фрезерования | есть |
| Копирование (по шаблону, по радиусу, фигурное) | есть |
| Патрубок пылеотвода | есть |
| Диаметр патрубка (внут./наруж.), мм | 32 / 37 |
| Защита от случайного включения | нет |
| Микролифт | нет |
| Тип упаковки | коробка картонная |
ЗУБР 1200 Вт, 50 мм, универсальный фрезер (ФМР-1250) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M5X12 | N000-014-143 | 101 |
|
| 2 | Направляющая (с линейкой) | N000-032-211 | 808 |
|
| 3 | Направляющая | N000-032-212 | 404 |
|
| 4 | Параллельный упор | N000-041-535 | - |
|
| 5 | Накладка упора | N000-032-214 | - |
|
| 6 | Винт M4х6 | U155-150-037 | - |
|
| 7 | Винт M4x10 | N000-027-194 | 58 |
|
| 8 | Кольцо копировальное D68x22 | N000-041-757 | - |
|
| 8.1 | Кольцо копировальное D68x12 | N000-041-757-1 | - |
|
| 8.2 | Кольцо копировальное D68x16 | N000-041-757-2 | - |
|
| 8.3 | Кольцо копировальное D68x20 | N000-041-757-3 | - |
|
| 8.4 | Кольцо копировальное D68x30 | N000-041-757-4 | - |
|
| 9 | Накладка на основание | N000-041-856 | - |
|
| 10 | Основание | N000-041-857 | - |
|
| 11 | Винт M6x8 | N000-027-506 | - |
|
| 12 | Пружина | N000-032-218 | - |
|
| 13 | Винт-барашек | N000-032-219 | - |
|
| 14 | Стойка | N000-041-858 | - |
|
| 15 | Пружина стойки | N000-041-859 | - |
|
| 16 | Кожух стойки | N000-041-860 | - |
|
| 17 | Винт-фиксатор | N000-032-223 | - |
|
| 18 | Кольцо уплотнительное | N000-032-224 | 25 |
|
| 19 | Упор револьверный | N000-032-225 | 88 |
|
| 20 | Шарик стальной | N000-032-226 | - |
|
| 21 | Пружина | N000-032-227 | - |
|
| 25 | Рычаг блокировки | N000-041-861 | - |
|
| 26 | Пружина | N000-032-231 | - |
|
| 27 | Винт стопорный | N000-032-232 | - |
|
| 28 | Ось | N000-032-233 | - |
|
| 29 | Заглушка | N000-032-234 | - |
|
| 30 | Кольцо стопорное D16 | N000-014-091 | - |
|
| 31 | Промщит | N000-032-235 | 842 |
|
| 32 | Саморез ST4.8x20 | N000-022-383 | - |
|
| 33 | Пыльник | N000-032-236 | 38 |
|
| 34 | Блок освещения в сборе | V000-004-453 | 327 |
|
| 35 | Пружина стопора | N000-032-238 | 25 |
|
| 36 | Стопор вала | N000-032-239 | 106 |
|
| 37 | Кнопка блокировки вала | N000-032-240 | 25 |
|
| 38 | Гайка специальная | N000-032-241 | 101 |
|
| 39 | Цанга | N000-032-242 | 163 |
|
| 40 | Пружина патрона | N000-032-243 | 25 |
|
| 43 | Крышка | N000-032-244 | - |
|
| 44 | Рычаг регулировки глубины | N000-032-245 | 909 |
|
| 45 | Пружина подстройки глубины | N000-032-246 | 303 |
|
| 46 | Кольцо с линейкой | N000-032-247 | 505 |
|
| 47 | Винт подстройки | N000-032-248 | 808 |
|
| 48 | Подшипник шариковый 6003-2RS (35х17х10) n/n | U009-600-3RS | 202 |
|
| 49 | Крышка подшипника | N000-032-249 | - |
|
| 50 | Ротор | N000-032-250 | 3 195 |
|
| 52 | Защита статора | N000-030-439 | - |
|
| 53 | Саморез ST4.2x55 | N000-022-380 | - |
|
| 54 | Статор | N000-032-251 | 2 061 |
|
| 55 | Корпус двигателя | N000-032-258 | 603 |
|
| 56 | Выключатель FD20-1108 4<8(8)A250~ 5E4 | V000-003-433 | 716 |
|
| 57 | Заглушка реверса | N000-032-259 | - |
|
| 58 | Рукоятка левая часть | N000-030-450 | - |
|
| 59 | Конденсатор 0.33 мкФ | N000-032-260 | - |
|
| 60 | Воротник кабеля | N000-030-448 | - |
|
| 61 | Прижим кабеля | N000-030-449 | - |
|
| 62 | Кабель | N000-030-447 | - |
|
| 63 | Рукоятка правая часть | N000-030-446 | - |
|
| 64 | Саморез ST4.2x14 | N000-022-375 | - |
|
| 65 | Крышка корпуса двигателя | N000-030-445 | - |
|
| 66 | Пружина спиральная | N000-030-444 | - |
|
| 67 | Щеткодержатель | N000-030-443 | 138 |
|
| 68 | Саморез ST2.9х10 | N000-004-835 | - |
|
| 69 | Щетка графитовая (пара) 6.5х10х18 | N000-030-442 | 273 |
|
| 70 | Рукоятка зажимная | N000-032-252 | - |
|
| 71 | Крышка рукоятки | N000-032-253 | - |
|
| 73 | Патрубок пылеотвода | N000-041-862 | - |
|
| 74 | Ключ имбусовый | N000-032-256 | - |
|
| 75 | Ключ гаечный | N000-032-257 | - |
|
| 22_42 | Винт M4x14 | N000-027-646 | - |
|
| 39.C | Цанга с гайкой D8, Цанга D6 мм EV(38,39)-EV(38,87) | N000-032-241-C | - |
|
| 4.C | Направляющая в сборе EV(1-6. - 76) | N000-041-535-C | - |
|
