ЗУБР 700 Вт, 90 мм, электрический лобзик, кейс, Профессионал (ЛП-700 К)
Профессиональный инструмент для всех видов пиления (прямого, наклонного, криволинейного) различных материалов (дерева, фанеры, пластика, металла) от тонких листов до брусков толщиной 90 мм. Компактный и мощный, с удобным хватом и отличной маневренностью. Полезные ″мелочи″ вроде вставки для чистого пиления, легко скользящей накладки на основание, встроенного крепления ключа и переключения направлений обдува помогают работать комфортно и эффективно
Преимущества
- Профессиональная конструкция для наиболее качественного результата
- Мощный двигатель с медной обмоткой имеет высокую перегрузочную способность
- Высокая точность конструкции обеспечивает отсутствие люфтов, что способствует высокому качеству пиления
- Быстрозажимной пилкодержатель для Т-образных хвостовиков полотен
- Электронная регулировка частоты хода позволяет выбрать наилучший режим работы для любого материала
- 3-позиционный маятниковый ход для обеспечения как быстрого, так и чистого пиления
- Удобная эргономичная рукоятка для крепкого хвата и комфортного управления
- Переключение между обдувом зоны реза и отводом опилок в пылесос обеспечивает контроль линии пиления или чистоту рабочего места
- Патрубок подключения пылесоса снижает запыленность при пилении
- Литая подошва с регулировкой угла пропила ±45 градусов с возможностью установки направляющего упора
- Вставка в основание для предотвращения сколов в комплекте
- Накладка на основание для лучшего скольжения и защиты распиливаемого материала
- Фиксатор выключателя повышает удобство при длительной работе
- Морозоустойчивый сетевой провод
- Встроенный в основание держатель для ключа
- Кейс в комплекте для хранения и переноски изделия и расходного инструмента
Использование
Для продольного, поперечного, под углом и фигурного пиления заготовок из дерева, фанеры, ДСП, пластмасс и металла (при установке соответствующего полотна)
Подсветка | есть |
Габариты, см | 40x34x10.8 |
Масса изделия, кг | 2.6 |
Масса в упаковке, кг | 4.2 |
Гарантия | 60 |
Маятниковый ход | есть |
Плавный пуск | нет |
Поддержание постоянных оборотов под нагрузкой | нет |
Электронная регулировка оборотов | есть |
Напряжение питания, В/Гц | 230/50 |
Мощность, Вт | 700 |
Длина кабеля, м | 3 |
Возможность подключения пылесоса | есть |
Частота ходов пилки, ход/мин | 600-3000 |
Обдув места реза | есть |
Лазерный указатель | нет |
Защитный экран | нет |
Ход пилки, мм | 23 |
Макс. толщина пропила (дерево), мм | 90 |
Макс. толщина пропила (металл), мм | 10 |
Макс. толщина пропила (цветной металл), мм | 20 |
Тип патрона пилкодержателя | Т-образный |
Быстрозажимной патрон | есть |
Переключение направлений обдува | есть |
Регулировка наклона подошвы без инструмента | нет |
Литая подошва | есть |
Вставка для аккуратного пиления | есть |
Быстрый доступ к щеткам | нет |
Форма рукоятки | скобовидная |
Количество ступеней маятникового хода | 3+1 |
Диаметр патрубка (внутренний/наружный), мм | 22/27 |
Тип упаковки | бокс пластиковый |

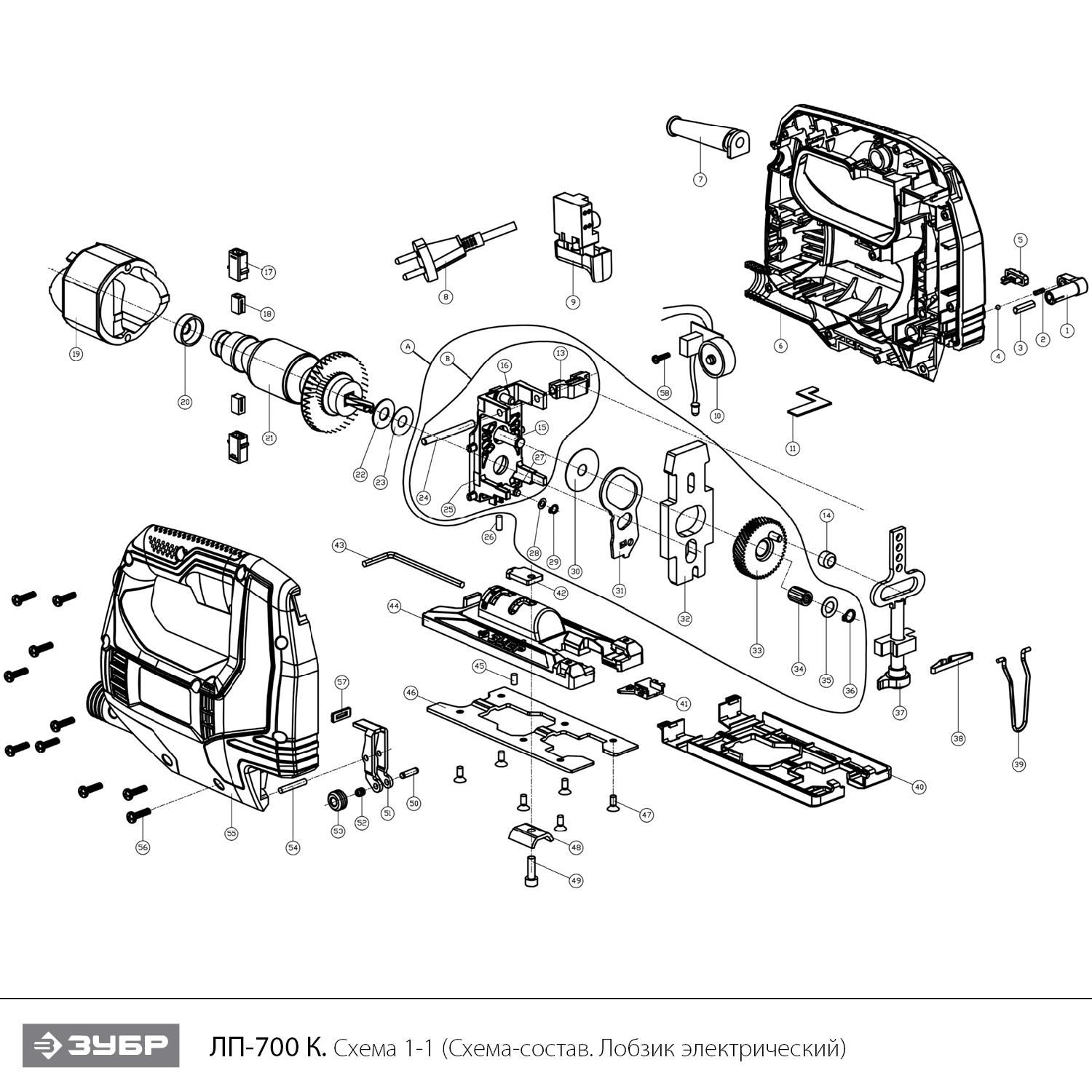

ЗУБР 700 Вт, 90 мм, электрический лобзик, кейс, Профессионал (ЛП-700 К) : схема сборки и запчасти
№ | Наименование | Артикул | |
---|---|---|---|
1 | Ручка регулятора маятника | N000-030-720 |
|
2 | Пружина | N000-026-635 |
|
3 | Штифт переключателя h45 | N000-030-721 |
|
4 | Шарик стальной D4 | U261-960-011 |
|
5 | Переключатель обдува | N000-026-634 |
|
7 | Воротник шнура | N000-026-597 |
|
8 | Шнур сетевой ZUBR PVC 2Gх0.75мм2 3м | V000-006-369 |
|
9 | Выключатель FA1-6B-220B 8(8)A ~250V 5E4 | V000-003-400 |
|
10 | Регулятор оборотов | V000-004-428 |
|
11 | Рычаг переключателя обдува | N000-026-600 |
|
12 | Плата электронная подсветки JP-2Y394846 | V000-004-407 |
|
13 | Направляющая штока | N000-030-722 |
|
14 | Втулка d20 | N000-030-723 |
|
15 | Ось D8xh31.5 | N000-030-724 |
|
16 | Ось D6xh18.5 | N000-030-725 |
|
17 | Щеткодержатель | N000-030-726 |
|
18 | Щетка графитовая (пара) 5х8х13 | N000-030-727 |
|
19 | Статор | N000-030-728 |
|
20 | Втулка подшипника 607 резиновая | N000-030-729 |
|
21 | Ротор | N000-030-730 |
|
22 | Ось D5xh40 | N000-030-731 |
|
23 | Шайба D22xd9.3xh1 | N000-030-732 |
|
24 | Шайба металлическая D22xd9.3xh1 | N000-030-733 |
|
25 | Промщит | N000-030-734 |
|
26 | Штифт D4x11.8 | N000-030-735 |
|
27 | Ось D5xh26.7 | N000-030-736 |
|
30 | Шайба D32xd8.5xh0.5 | N000-030-737 |
|
31 | Толкатель маятника | N000-030-738 |
|
32 | Противовес | N000-030-739 |
|
33 | Шестерня ведомая D44d11х29 Z46 | N000-030-740 |
|
34 | Подшипник игольчатый D11xd8xh17 | N000-030-741 |
|
35 | Шайба D4 | N000-030-742 |
|
37 | Шток в сборе | N000-030-743 |
|
38 | Пружина | N000-026-640 |
|
39 | Скоба | N000-026-601 |
|
40 | Лыжа нижняя часть | N000-026-622 |
|
41 | Вставка защитная от сколов | N000-026-628 |
|
42 | Пластина фиксирующая металлическая | N000-026-617 |
|
43 | Ключ шестигранный, S=4 | N000-026-618 |
|
44 | Лыжа верхняя часть | N000-026-619 |
|
45 | Штифт резиновый D4x7.5 | N000-026-603 |
|
46 | Лыжа верхняя часть | N000-026-620 |
|
47 | Винт M4x6 | N000-026-625 |
|
48 | Прижим основания | N000-026-626 |
|
49 | Винт M5x14 | N000-016-402 |
|
54 | Штифт D4x24 | N000-017-371 |
|
57 | Саморез ST4x16 | N000-026-624 |
|
58 | Пыльник | N000-030-749 |
|
53.C | Ролик упорный в сборе (50-53) | N000-030-744 |
|
6+56 | Корпус правая и левая часть в сборе | N000-030-750 |
|
nan | Штифт 3x12 | N000-017-427 |
|
