Молоток отбойный электрический KZG02-15

KZG02-15
22.5 кг.
DCK
38 990 руб.
шт.
Запчасти

Особенности модели

1. Большой триггерный переключатель

2. Тип патрона HEX 30

3. Двойная пылезащита

Комплектация и упаковка

Молоток отбойный электрический

Масленка

Рукоятка дополнительная

Шестигранный ключ

Гаечный ключ

Угольные щетки

Металлический кейс

Технические характеристики

Номинальная мощность：1010 Вт

Сила удара： 40,7Дж

Максимальное число ударов: 1400 уд/мин

Вес нетто： 16,0 кг

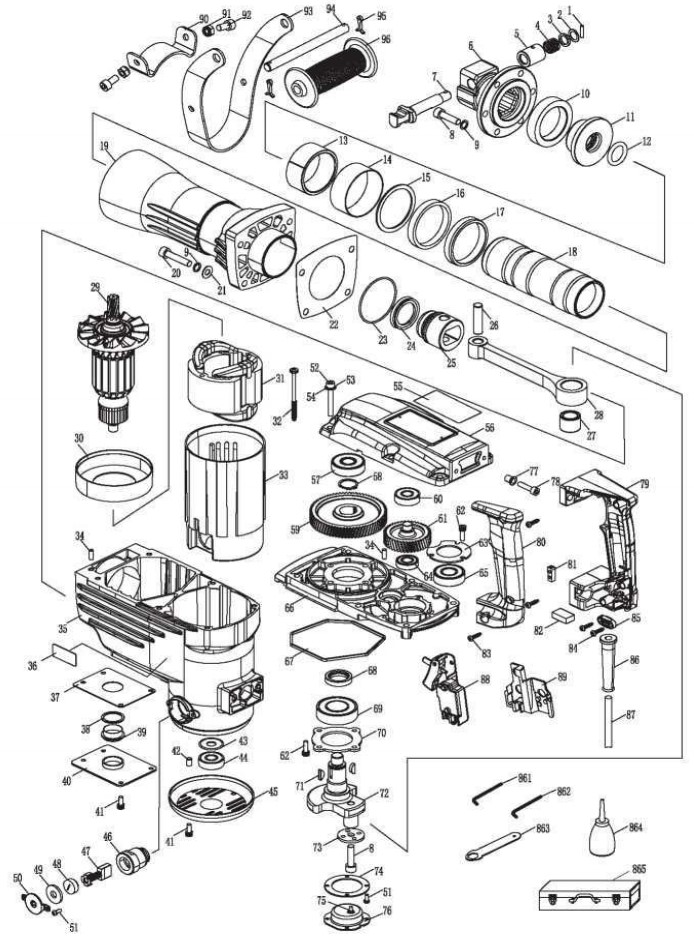

Молоток отбойный электрический KZG02-15 : схема сборки и запчасти

№ Наименование Артикул Цена
1 Штифт роликовый (4x17,8) DCK KZG02-15 KZG02-15-(1) -
2 Шайба DCK KZG02-15 KZG02-15-(2) -
3 Шайба DCK KZG02-15 KZG02-15-(3) -
4 Пружина DCK KZG02-15 KZG02-15-(4) -
5 Держатель пружины DCK KZG02-15 KZG02-15-(5) -
6 Крышка передняя DCK KZG02-15 KZG02-15-(6) -
7 Рычаг останова DCK KZG02-15 KZG02-15-(7) -
8 Винт DCK KZG02-15 KZG02-15-(8) -
9 Шайба DCK KZG02-15 KZG02-15-(9) -
10 Кольцо DCK KZG02-15 KZG02-15-(10) 425.48
11 Втулка DCK KZG02-15 KZG02-15-(11) 1 224.94
12 Кольцо уплотнительное (24х5,2) DCK KZG02-15 KZG02-15-(12) 178.86
13 Шайба DCK KZG02-15 KZG02-15-(13) -
14 Шланг резиновый DCK KZG02-15 KZG02-15-(14) 476.92
15 Шайба DCK KZG02-15 KZG02-15-(15) 237.48
16 Кольцо DCK KZG02-15 KZG02-15-(16) 340.38
18 Цилиндр DCK KZG02-15 KZG02-15-(18) -
20 Винт DCK KZG02-15 KZG02-15-(20) -
21 Шайба DCK KZG02-15 KZG02-15-(21) -
22 Прокладка бумажная для корпуса цилиндра DCK KZG02-15 KZG02-15-(22) 273.1
23 Кольцо уплотнительное (58х2) DCK KZG02-15 KZG02-15-(23) 512.54
24 Уплотнение DCK KZG02-15 KZG02-15-(24) 587.74
25 Поршень DCK KZG02-15 KZG02-15-(25) 1 573.24
26 Палец поршня 11,5x44,2 DCK KZG02-15 KZG02-15-(26) 1 114.12
27 Подшипник NK1820 DCK KZG02-15 KZG02-15-(27) 706.48
28 Шток DCK KZG02-15 KZG02-15-(28) 1 573.24
29 Якорь DCK KZG02-15 KZG02-15-(29) -
30 Перегородка DCK KZG02-15 KZG02-15-(30) -
31 Статор DCK KZG02-15 KZG02-15-(31) -
32 Винт DCK KZG02-15 KZG02-15-(32) -
33 Крышка статора DCK KZG02-15 KZG02-15-(33) -
34 Штифт стопорный (5x14) DCK KZG02-15 KZG02-15-(34) -
35 Корпус двигателя DCK KZG02-15 KZG02-15-(35) -
37 Уплотнение крышки DCK KZG02-15 KZG02-15-(37) -
38 Прокладка масляная DCK KZG02-15 KZG02-15-(38) -
39 Щуп масляный DCK KZG02-15 KZG02-15-(39) -
40 Пластина накладная DCK KZG02-15 KZG02-15-(40) -
41 Винт DCK KZG02-15 KZG02-15-(41) -
42 Винт DCK KZG02-15 KZG02-15-(42) -
43 Уплотнение пылезащитное (12x31x2) DCK KZG02-15 KZG02-15-(43) -
44 Подшипник 6201VV-DC07 DCK KZG02-15 KZG02-15-(44) -
45 Крышка задняя DCK KZG02-15 KZG02-15-(45) -
46 Держатель графитовой щетки DCK KZG02-15 KZG02-15-(46) -
47 Щетка графитовая DCK KZG02-15 KZG02-15-(47) -
48 Колпачок щеткодержателя DCK KZG02-15 KZG02-15-(48) -
49 Прокладка резиновая DCK KZG02-15 KZG02-15-(49) -
50 Фиксатор щеткодержателя DCK KZG02-15 KZG02-15-(50) -
51 Винт DCK KZG02-15 KZG02-15-(51) -
52 Болт с внутренней шестигранной головкой M6x45 DCK KZG02-15 KZG02-15-(52) -
53 Шайба DCK KZG02-15 KZG02-15-(53) -
54 Шайба DCK KZG02-15 KZG02-15-(54) -
56 Крышка корпуса редуктора DCK KZG02-15 KZG02-15-(56) -
57 Подшипник 6302VV DCK KZG02-15 KZG02-15-(57) 577.92
58 Кольцо пружинное для вала 22 DCK KZG02-15 KZG02-15-(58) -
59 Шестерня 3 DCK KZG02-15 KZG02-15-(59) 1 567.3
60 Подшипник 6201VV DCK KZG02-15 KZG02-15-(60) 184.02
61 Шестерня 2 DCK KZG02-15 KZG02-15-(61) 1 505.94
62 Винт DCK KZG02-15 KZG02-15-(62) -
63 Стопор подшипника DCK KZG02-15 KZG02-15-(63) -
64 Подшипник 6001VV DCK KZG02-15 KZG02-15-(64) -
65 Подшипник 6203VV-DC05 DCK KZG02-15 KZG02-15-(65) -
66 Крышка корпуса редуктора DCK KZG02-15 KZG02-15-(66) -
67 Кольцо уплотнительное DCK KZG02-15 KZG02-15-(67) 184.46
68 Кольцо прокладочное (22,5x34x7,3) DCK KZG02-15 KZG02-15-(68) 391.12
69 Подшипник 6205-2RS DCK KZG02-15 KZG02-15-(69) 700.22
70 Стопор подшипника DCK KZG02-15 KZG02-15-(70) -
71 Шпонка Вудруфа 4x6,5x16 DCK KZG02-15 KZG02-15-(71) 182.08
72 Вал кривошипа DCK KZG02-15 KZG02-15-(72) 3 338.38
73 Зажим DCK KZG02-15 KZG02-15-(73) -
74 Прокладка резиновая DCK KZG02-15 KZG02-15-(74) -
75 Прокладка войлочная 5x75 DCK KZG02-15 KZG02-15-(75) -
76 Колпачок масленки DCK KZG02-15 KZG02-15-(76) -
77 Гайка DCK KZG02-15 KZG02-15-(77) -
78 Болт с внутренней шестигранной головкой M6x25 DCK KZG02-15 KZG02-15-(78) -
81 Коробка клеммная DCK KZG02-15 KZG02-15-(81) -
82 Конденсатор 0,33пФ DCK KZG02-15 KZG02-15-(82) -
83 Винт DCK KZG02-15 KZG02-15-(83) -
84 Винт DCK KZG02-15 KZG02-15-(84) -
85 Фланец DCK KZG02-15 KZG02-15-(85) -
86 Устройство защитное шнура DCK KZG02-15 KZG02-15-(86) -
87 Шнур DCK KZG02-15 KZG02-15-(87) -
88 Переключатель DCK KZG02-15 KZG02-15-(88) 902.24
89 Крышка выключателя DCK KZG02-15 KZG02-15-(89) -
90 Хомут дополнительной рукоятки DCK KZG02-15 KZG02-15-(90) -
91 Контргайка шестигранная M8 DCK KZG02-15 KZG02-15-(91) -
92 Винт DCK KZG02-15 KZG02-15-(92) -
93 Держатель дополнительной рукоятки DCK KZG02-15 KZG02-15-(93) -
94 Вал дополнительной рукоятки DCK KZG02-15 KZG02-15-(94) -
95 Шплинт (4x40) DCK KZG02-15 KZG02-15-(95) -
96 Захват DCK KZG02-15 KZG02-15-(96) -
861 Ключ шестигранный 5 мм DCK KZG02-15 KZG02-15-(861) -
862 Ключ шестигранный 6 мм DCK KZG02-15 KZG02-15-(862) -
863 Ключ гаечный DCK KZG02-15 KZG02-15-(863) -
864 Масленка DCK KZG02-15 KZG02-15-(864) -
865 Кейс металлический DCK KZG02-15 KZG02-15-(865) -
T1 Ручка (90-96) DCK KZG02-15 KZG02-15-(T1) -
T2 Стопор (1-5, 7) DCK KZG02-15 KZG02-15-(T2) -
T3 Цилиндр (17, 19) DCK KZG02-15 KZG02-15-(T3) -
T4 Ручка (79, 80) DCK KZG02-15 KZG02-15-(T4) -
