ЗУБР 24 мм, 750 Вт, перфоратор SDS Plus (П-24-750)
Инструмент для быстрого и производительного бурения и долбления бетона, а также сверления отверстий в металле и дереве. Универсальный инструмент для домашнего использования с возможностью выполнения отверстий до 24 мм

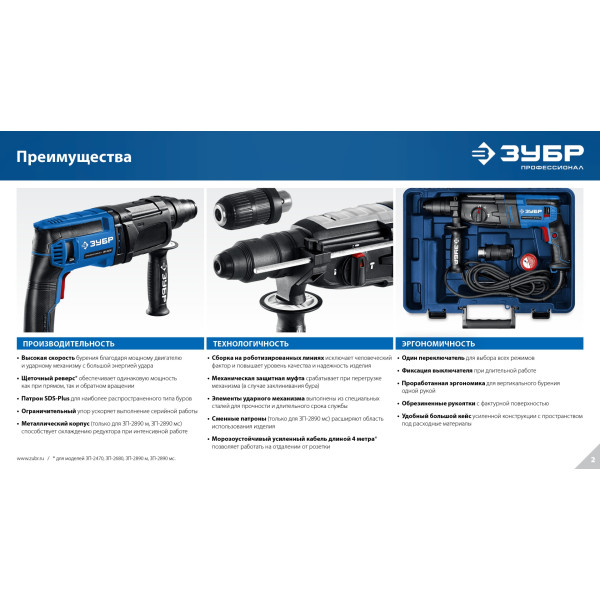

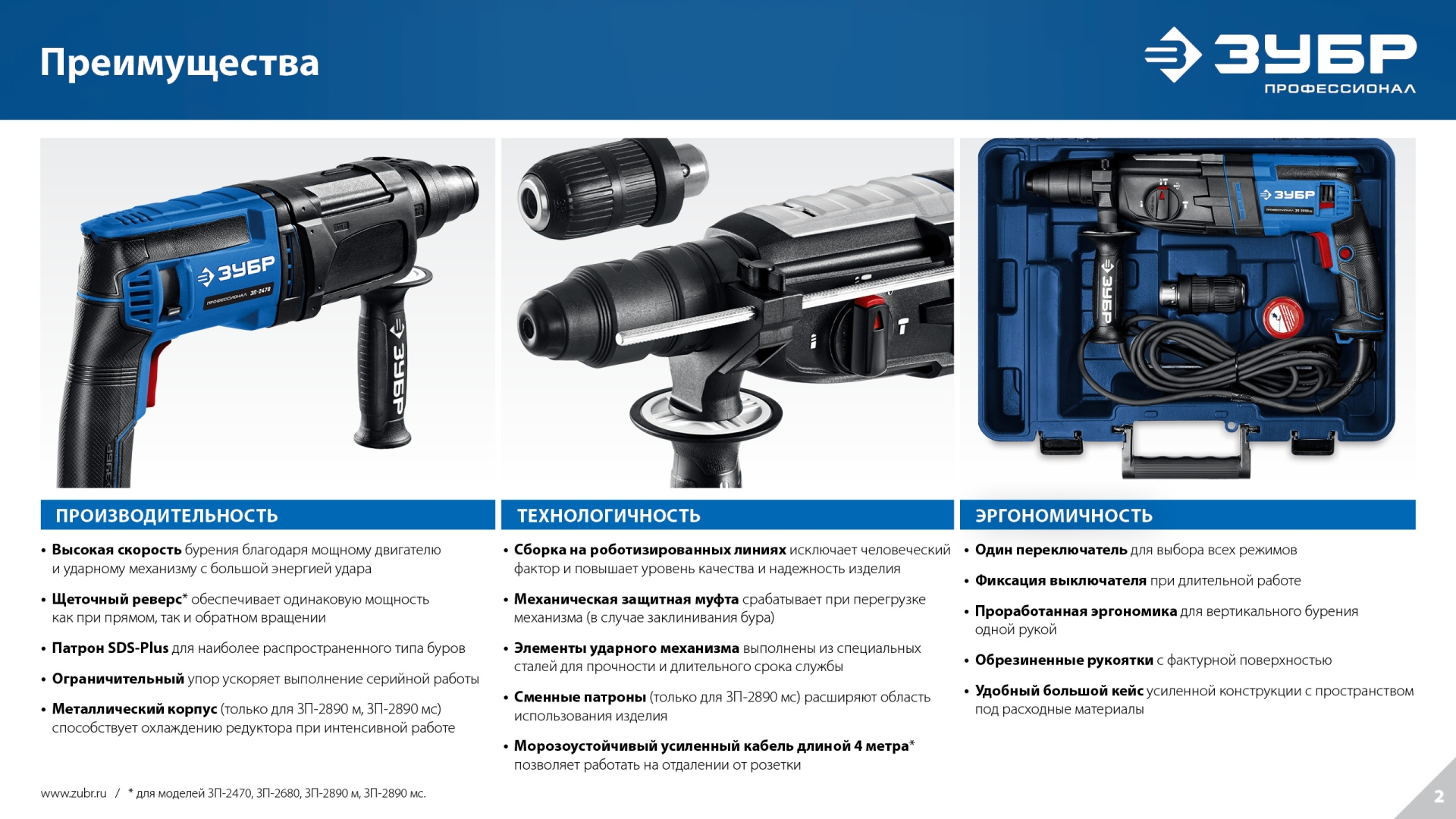

Преимущества
- Простой и удобный перфоратор, идеально подходит для домашних работ
- Эргономичный фирменный дизайн для комфортной работы
- Достаточные диаметр и скорость бурения для домашних нужд
- Три режима работы - сверление, сверление с ударом и удар - делают изделие универсальным инструментом широкого применения
- Патрон SDS-Plus для быстрой замены расходного инструмента
- Функция реверсирования превращает изделие в дрель или шуруповерт
- Предохранительная муфта для защиты оператора при блокировании бура
- Плавная регулировка оборотов в широком диапазоне для точности на низких оборотах и производительности на высоких
- Режим установки долота в нужное осевое положение - дополнительный плюс к возможностям
- Фирменная дополнительная рукоятка позволяет надежно удерживать инструмент при любой работе
- Надежное хранение сменного инструмента и удобная переноска инструмента благодаря фирменному кейсу
Использование
Для сверления и бурения в бетоне, долбежных работ, перемешивания ЛКМ при установке соответствующего расходного инструмента
| Частота вращения шпинделя, об/мин | 0-870 |
| Частота ударов, уд/мин | 0-4850 |
| Реверс | электронный |
| Габариты, см | 43x30.5x10.5 |
| Масса изделия, кг | 3.3 |
| Масса в упаковке, кг | 5.0 |
| Гарантия | 60 |
| Быстрая замена щеток | нет |
| Дополнительная рукоятка | есть |
| Напряжение питания, В/Гц | 220-240/50 |
| Мощность, Вт | 750 |
| Длина кабеля, м | 3 |
| Кейс | есть |
| Режимы работы | сверление/ сверление с ударом/ удар |
| Металлический корпус редуктора | нет |
| Ограничитель глубины сверления | есть |
| Макс. диаметр сверления (дерево), мм | 26 |
| Патрон | SDS Plus |
| Поддержание оборотов под нагрузкой | нет |
| Максимальная сила удара, Дж | 2.4 |
| Сменный патрон | нет |
| Регулировка частоты вращения/ударов | есть |
| Виброзащита | нет |
| Предохранительная муфта | есть |
| Регулировка углового положения долота | есть |
| Индикатор включения в сеть | нет |
| Индикатор износа щеток | нет |
| Макс. диаметр бурения (бетон), мм | 24 |
| Макс. диаметр бурения коронкой (бетон), мм | 68 |
| Макс. диаметр сверления (сталь), мм | 10 |
| Количество режимов | 3 |
| Тип упаковки | бокс пластиковый |
ЗУБР 24 мм, 750 Вт, перфоратор SDS Plus (П-24-750) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Пыльник ствола | N000-020-690 | 53 |
|
| 2 | Кольцо стопорное разрезное D19xh2 | N000-020-600 | 35 |
|
| 3 | Кожух патрона | N000-020-692 | 41 |
|
| 4 | Кольцо фиксирующее D32xd21x4 | N000-020-602 | 104 |
|
| 5 | Шарик стальной D7.14 | U351-900-017 | 93 |
|
| 6 | Пластина фиксирующая | N000-020-604 | 131 |
|
| 7 | Пружина патрона | N000-020-605 | - |
|
| 9 | Корпус редуктора | N000-039-979 | 614 |
|
| 10 | Сальник D35xd25x7 | N000-039-847 | 128 |
|
| 11 | Подшипник игольчатый в сборе | N000-039-980 | 162 |
|
| 12 | Подшипник игольчатый HK0709 (11x7x9) | U010-070-900 | 101 |
|
| 13 | Планка стопорная | N000-020-701 | - |
|
| 15 | Кольцо стопорное D28x2.5 | N000-020-703 | - |
|
| 16 | Шайба | N000-020-704 | 46 |
|
| 17 | Пружина | N000-020-705 | - |
|
| 18 | Шестерня ведомая z=50 | N000-020-706 | 303 |
|
| 24 | Стволик | N000-020-712 | 307 |
|
| 25 | Кольцо стопорное D27.5x1.5 | N000-020-713 | 79 |
|
| 26 | Ствол | N000-020-714 | 334 |
|
| 27 | Штифт D2.5x12 | N000-020-715 | - |
|
| 28 | Полумуфта кулачковая предохранительная | N000-020-716 | 132 |
|
| 29 | Кольцо стопорное D29x1.5 | N000-020-717 | - |
|
| 30 | Уплотнитель ударника | N000-020-718 | - |
|
| 31 | Втулка ударника | N000-020-719 | - |
|
| 32 | Ударник | N000-020-720 | 132 |
|
| 33 | Опора | N000-020-721 | - |
|
| 34 | Кольцо уплотнительное D25хd18хh3.5 | N000-020-722 | 106 |
|
| 35 | Кольцо уплотнительное D16хd9хh3.5 | N000-020-723 | 71 |
|
| 36 | Ловитель | N000-020-724 | 133 |
|
| 37 | Поршень ударный | N000-020-725 | 122 |
|
| 38 | Кольцо уплотнительное D21хd15хh3 | N000-020-639 | 122 |
|
| 39 | Поршень | N000-020-727 | 193 |
|
| 40 | Шайба | N000-020-641 | - |
|
| 41 | Вкладыш | N000-020-642 | - |
|
| 42 | Втулка промщита | N000-020-730 | 137 |
|
| 43 | Уплотнитель промщита 61x3 | N000-020-731 | 442 |
|
| 44 | Фиксатор промвала | N000-020-646 | 238 |
|
| 45 | Промщит | N000-020-733 | 486 |
|
| 46 | Кольцо резиновое D23.8x2.2 | N000-039-981 | 119 |
|
| 47 | Вставка | N000-020-735 | - |
|
| 48 | Шайба резиновая D12.7xd5x2 | N000-020-736 | - |
|
| 49 | Шайба | N000-020-737 | - |
|
| 50 | Опора пластиковая | N000-020-657 | - |
|
| 51 | Пружина | N000-020-739 | 152 |
|
| 52 | Подшипник игольчатый HK0609 (10x6x9) | U010-060-900 | 133 |
|
| 53 | Шестерня промвала z=21 | N000-020-740 | 185 |
|
| 54 | Подшипник игольчатый K15 (17x15x17) | N000-020-654 | 194 |
|
| 55 | Подшипник качающийся (пьяный) | N000-020-653 | 754 |
|
| 56 | Подшипник игольчатый HK0910 (13х9х10) | U010-091-013 | 313 |
|
| 57 | Пружина переключателя | N000-020-742 | 101 |
|
| 58 | Обойма переключателя | N000-020-743 | 101 |
|
| 59 | Подшипник шариковый 699 открытый (20х9х5) n/n | U009-699-RS0 | 332 |
|
| 60 | Вал зубчатый | N000-020-744 | 169 |
|
| 61 | Подшипник шариковый 609 (24х9х7) Uragan | U009-609-RS0 | 202 |
|
| 62 | Ротор КДС | N000-020-745 | 1 374 |
|
| 63 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303 |
|
| 64 | Защита статора | N000-039-982 | 60 |
|
| 66 | Статор | N000-020-748 | 1 131 |
|
| 67 | Втулка каучуковая | N000-020-749 | - |
|
| 69 | Корпус двигателя | N000-039-983 | 639 |
|
| 72 | Щеткодержатель | N000-020-754 | 61 |
|
| 73 | Щетка графитовая (пара) 5х8х17 | N000-020-670 | 426 |
|
| 75 | Крышка задняя | N000-039-984 | 392 |
|
| 78 | Выключатель FA2-4/1BEK 6(6)A ~250V | V000-003-512 | 375 |
|
| 79 | Шайба пластиковая | N000-039-985 | 51 |
|
| 80 | Шайба подшипника D13xd9.3x0.5 | N000-020-689 | - |
|
| 82 | Шнур сетевой Rubber 2x1,0мм, 3м | U099-004-006-3 | 404 |
|
| 84 | Прижим шнура | N000-020-675 | - |
|
| 85 | Кольцо зажимное | N000-020-765 | - |
|
| 86 | Винт специальный | N000-020-766 | - |
|
| 87 | Винт - барашек | N000-020-767 | - |
|
| 88 | Держатель упора | N000-020-768 | - |
|
| 89 | Вкладыш ручки | N000-020-769 | - |
|
| 90 | Гайка M6 | N000-020-770 | - |
|
| 91 | Гайка M8 | N000-020-771 | - |
|
| 92 | Ручка дополнительная | N000-020-772 | - |
|
| 93 | Линейка - упор | N000-020-773 | - |
|
| 94 | Пружина щеткодержателя | N000-020-774 | - |
|
| 95 | Провод соединительный 60мм | N000-020-775 | - |
|
| 98 | Провод соединительный 98мм | N000-020-777 | - |
|
| 21.C | Переключатель режимов в сборе (19-23) # | N000-020-709-C | 418 |
|
| 96_97 | Провод соединительный 130мм | N000-020-776 | - |
|
