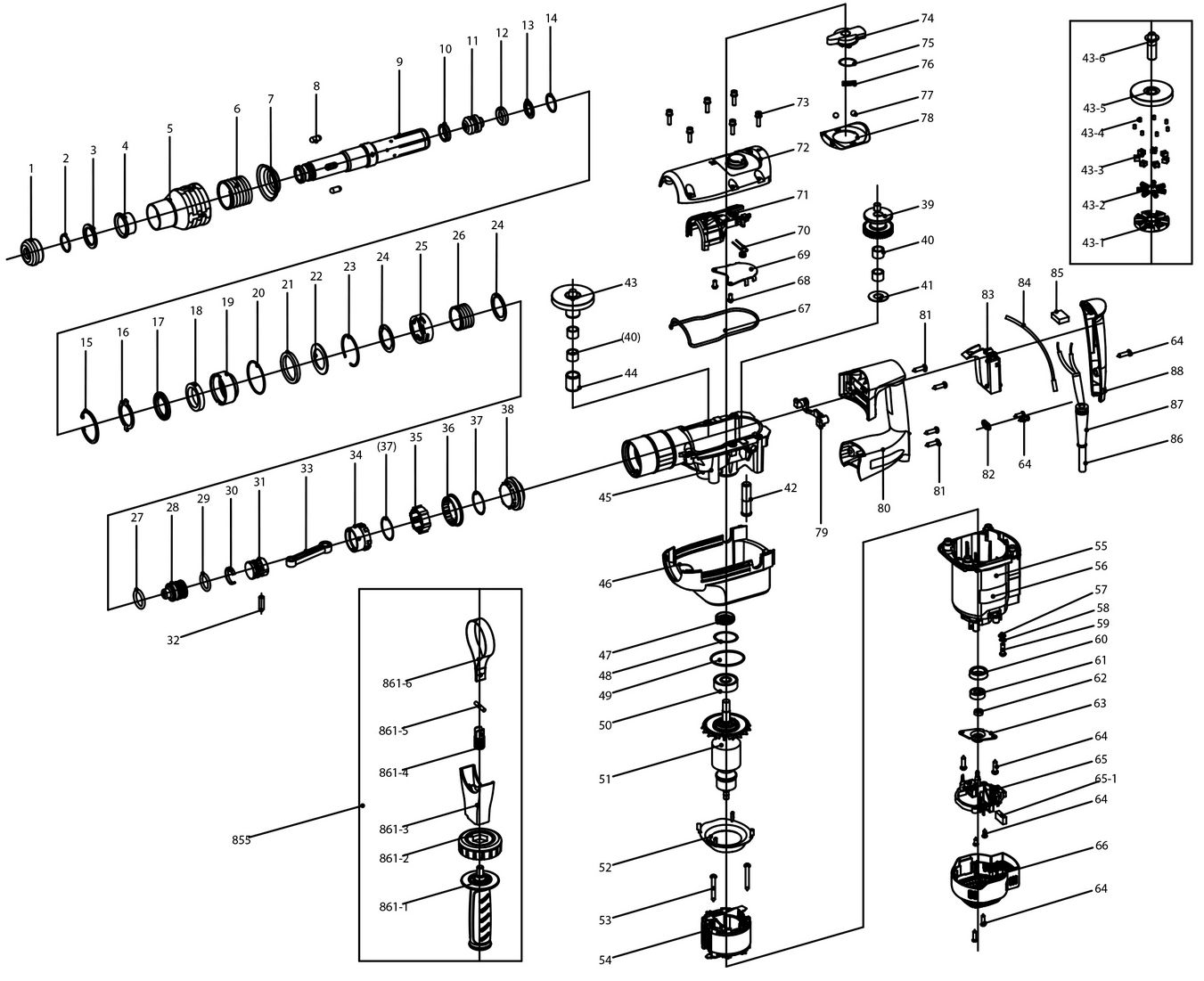

| 1 |
Колпачок пылезащитный DCK KZC03-38 |
KZC03-38-(1) |
311.66 |
|
| 2 |
Кольцо разрезное для вала 28 DCK KZC03-38 |
KZC03-38-(2) |
391.12 |
|
| 3 |
Держатель скользящей муфты DCK KZC03-38 |
KZC03-38-(3) |
775.56 |
|
| 4 |
Кольцо DCK KZC03-38 |
KZC03-38-(4) |
387.88 |
|
| 5 |
Муфта скользящая в сборе DCK KZC03-38 |
KZC03-38-(5) |
604.36 |
|
| 6 |
Пружина большая DCK KZC03-38 |
KZC03-38-(6) |
- |
|
| 7 |
Фиксатор пружины DCK KZC03-38 |
KZC03-38-(7) |
364.46 |
|
| 8 |
Штифт прямой DCK KZC03-38 |
KZC03-38-(8) |
489 |
|
| 9 |
Цилиндр DCK KZC03-38 |
KZC03-38-(9) |
7 245.52 |
|
| 10 |
Кольцо уплотнительное импульсного рычага DCK KZC03-38 |
KZC03-38-(10) |
409.8 |
|
| 11 |
Рычаг импульсный DCK KZC03-38 |
KZC03-38-(11) |
1 079.6 |
|
| 12 |
Шайба амортизационная DCK KZC03-38 |
KZC03-38-(12) |
225.56 |
|
| 13 |
Шайба прокладочная DCK KZC03-38 |
KZC03-38-(13) |
340.92 |
|
| 14 |
Кольцо стопорное для отверстия пневмоцилиндра DCK KZC03-38 |
KZC03-38-(14) |
344.36 |
|
| 15 |
Кольцо разрезное для отверстия 52 DCK KZC03-38 |
KZC03-38-(15) |
- |
|
| 16 |
Кольцо стопорное DCK KZC03-38 |
KZC03-38-(16) |
- |
|
| 17 |
Кольцо DCK KZC03-38 |
KZC03-38-(17) |
427.46 |
|
| 18 |
Сальник DCK KZC03-38 |
KZC03-38-(18) |
1 405 |
|
| 19 |
Втулка DCK KZC03-38 |
KZC03-38-(19) |
742.24 |
|
| 20 |
Кольцо DCK KZC03-38 |
KZC03-38-(20) |
403.7 |
|
| 21 |
Кольцо демпфирующее DCK KZC03-38 |
KZC03-38-(21) |
391.12 |
|
| 22 |
Шайба амортизационная DCK KZC03-38 |
KZC03-38-(22) |
- |
|
| 23 |
Кольцо стопорное для отверстия DCK KZC03-38 |
KZC03-38-(23) |
- |
|
| 24 |
Шайба цилиндрическая DCK KZC03-38 |
KZC03-38-(24) |
- |
|
| 25 |
Втулка сжимающаяся пружинная DCK KZC03-38 |
KZC03-38-(25) |
- |
|
| 26 |
Пружина нажимная DCK KZC03-38 |
KZC03-38-(26) |
- |
|
| 27 |
Кольцо уплотнительное (22.3х3.6) DCK KZC03-38 |
KZC03-38-(27) |
409.8 |
|
| 28 |
Молоток перфоратора DCK KZC03-38 |
KZC03-38-(28) |
968.9 |
|
| 29 |
Кольцо уплотнительное (22x4) DCK KZC03-38 |
KZC03-38-(29) |
409.8 |
|
| 30 |
Зажим поршневой DCK KZC03-38 |
KZC03-38-(30) |
5 424.14 |
|
| 31 |
Поршень DCK KZC03-38 |
KZC03-38-(31) |
788.6 |
|
| 32 |
Палец поршневой DCK KZC03-38 |
KZC03-38-(32) |
225.56 |
|
| 33 |
Шатун DCK KZC03-38 |
KZC03-38-(33) |
761.06 |
|
| 34 |
Рукав шлицевой редуктора DCK KZC03-38 |
KZC03-38-(34) |
- |
|
| 35 |
Втулка шлицевая DCK KZC03-38 |
KZC03-38-(35) |
- |
|
| 36 |
Рукав шлицевой DCK KZC03-38 |
KZC03-38-(36) |
- |
|
| 37 |
Прокладка регулировочная DCK KZC03-38 |
KZC03-38-(37) |
- |
|
| 38 |
Шестерня коническая DCK KZC03-38 |
KZC03-38-(38) |
- |
|
| 39 |
Вал эксцентриковый DCK KZC03-38 |
KZC03-38-(39) |
1 460.12 |
|
| 40 |
Подшипник игольчатый К14х18х13 DCK KZC03-38 |
KZC03-38-(40) |
- |
|
| 41 |
Шайба DCK KZC03-38 |
KZC03-38-(41) |
- |
|
| 42 |
Штифт редуктора DCK KZC03-38 |
KZC03-38-(42) |
- |
|
| 43 |
Диск сцепления в сборе DCK KZC03-38 |
KZC03-38-(43) |
- |
|
| 44 |
Муфта редуктора DCK KZC03-38 |
KZC03-38-(44) |
- |
|
| 45 |
Редуктор DCK KZC03-38 |
KZC03-38-(45) |
- |
|
| 46 |
Крышка редуктора DCK KZC03-38 |
KZC03-38-(46) |
- |
|
| 47 |
Сальник (12x30x7) DCK KZC03-38 |
KZC03-38-(47) |
797.22 |
|
| 48 |
Кольцо уплотнительное (31.5x1.7) DCK KZC03-38 |
KZC03-38-(48) |
107.2 |
|
| 49 |
Кольцо разрезное для отверстия 32 DCK KZC03-38 |
KZC03-38-(49) |
- |
|
| 50 |
Подшипник роликовый 6201 DCK KZC03-38 |
KZC03-38-(50) |
- |
|
| 51 |
Якорь DCK KZC03-38 D46.5/L185mm |
KZC03-38-(51) |
4 407.9 |
|
| 52 |
Перегородка DCK KZC03-38 |
KZC03-38-(52) |
- |
|
| 53 |
Винт с шестигранной головкой и крестообразным шлицем 8Т5х59 DCK KZC03-38 |
KZC03-38-(53) |
- |
|
| 54 |
Статор DCK KZC03-38 |
KZC03-38-(54) |
2 291.28 |
|
| 55 |
Корпус мотора DCK KZC03-38 |
KZC03-38-(55) |
3 738.78 |
|
| 59 |
Винт с головкой с шестигранным углублением М6 DCK KZC03-38 |
KZC03-38-(59) |
- |
|
| 60 |
Муфта резиновая DCK KZC03-38 |
KZC03-38-(60) |
- |
|
| 61 |
Подшипник роликовый 628 DCK KZC03-38 |
KZC03-38-(61) |
- |
|
| 62 |
Гайка шестигранная М8 DCK KZC03-38 |
KZC03-38-(62) |
- |
|
| 63 |
Фланец опорный DCK KZC03-38 |
KZC03-38-(63) |
- |
|
| 64 |
Винт с шестигранной головкой и крестообразным шлицем 8Т4.2х17 DCK KZC03-38 |
KZC03-38-(64) |
- |
|
| 65 |
Держатель угольной щетки в сборе DCK KZC03-38 |
KZC03-38-(65) |
- |
|
| 66 |
Крышка задняя DCK KZC03-38 |
KZC03-38-(66) |
- |
|
| 67 |
Кольцо уплотнительное DCK KZC03-38 |
KZC03-38-(67) |
633.34 |
|
| 68 |
Винт с полукруглой головкой и крестообразным шлицем М5х10 DCK KZC03-38 |
KZC03-38-(68) |
- |
|
| 69 |
Фланец переключателя передач DCK KZC03-38 |
KZC03-38-(69) |
- |
|
| 70 |
Пружина кручения DCK KZC03-38 |
KZC03-38-(70) |
- |
|
| 71 |
Вилка переключения передач DCK KZC03-38 |
KZC03-38-(71) |
- |
|
| 72 |
Крышка редуктора DCK KZC03-38 |
KZC03-38-(72) |
- |
|
| 73 |
Винт с головкой с шестигранным углублением М5х20 (с пружиной и плоской шайбой) DCK KZC03-38 |
KZC03-38-(73) |
- |
|
| 74 |
Ручка DCK KZC03-38 |
KZC03-38-(74) |
- |
|
| 75 |
Кольцо уплотнительное (27x2.5) DCK KZC03-38 |
KZC03-38-(75) |
- |
|
| 76 |
Пружина спиральная DCK KZC03-38 |
KZC03-38-(76) |
- |
|
| 77 |
Шарик стальной 6 DCK KZC03-38 |
KZC03-38-(77) |
- |
|
| 78 |
Основание для ручки DCK KZC03-38 |
KZC03-38-(78) |
- |
|
| 79 |
Рама опорная DCK KZC03-38 |
KZC03-38-(79) |
- |
|
| 80 |
Рукоятка DCK KZC03-38 |
KZC03-38-(80) |
- |
|
| 81 |
Винт DCK KZC03-38 |
KZC03-38-(81) |
- |
|
| 82 |
Компенсатор натяжения DCK KZC03-38 |
KZC03-38-(82) |
- |
|
| 83 |
Переключатель DCK KZC03-38 |
KZC03-38-(83) |
1 730.46 |
|
| 84 |
Провод подводящий DCK KZC03-38 |
KZC03-38-(84) |
- |
|
| 85 |
Конденсатор 0,22 мкФ (короткий) DCK KZC03-38 |
KZC03-38-(85) |
- |
|
| 86 |
Кабель питания DCK KZC03-38 |
KZC03-38-(86) |
1 143.84 |
|
| 87 |
Защита кабеля питания DCK KZC03-38 |
KZC03-38-(87) |
- |
|
| 88 |
Крышка рычага DCK KZC03-38 |
KZC03-38-(88) |
- |
|
| 855 |
Рукоятка вспомогательная DCK KZC03-38 сборка (861-1---861-6) |
KZC03-38-(855) |
- |
|
| 65-1 |
Щетки угольные DCK KZC03-38 (23*12.5*6.5) комплект 2 шт |
KZC03-38-(65-1) |
1 100 |
|
| T1 |
Коробка пластиковая DCK KZC03-38 |
KZC03-38-(T1) |
- |
|
