Перфоратор DCK KZC05-28B

Артикул:

KZC05-28B

Вес:

7.33 кг.

Производитель:

DCK

Размеры:

Цена:

12 990 руб.

Количество:

шт.

Запчасти

Особенности модели

1. 3 режима работы – дрель, перфоратор и отбойный молоток

2. Регулируемая скорость, реверс

3. Патрон SDS-PLUS

Комплектация и упаковка

Перфоратор электрический

Масленка

Пылезащитный колпачок.

Уплотнительное кольцо (2 шт.)

Дополнительная рукоятка

Глубиномер

Угольные щетки

Пластиковый кейс

Технические характеристики

Номинальная мощность 1150 Вт

Сила удара: 4,7 Дж

Скорость вращения: 1100 об/мин

Частота ударов: 5400 уд/мин

Мах диаметр сверления:

Бетон Ф28 мм

Вес нетто 5,1 кг

Перфоратор DCK KZC05-28B : схема сборки и запчасти

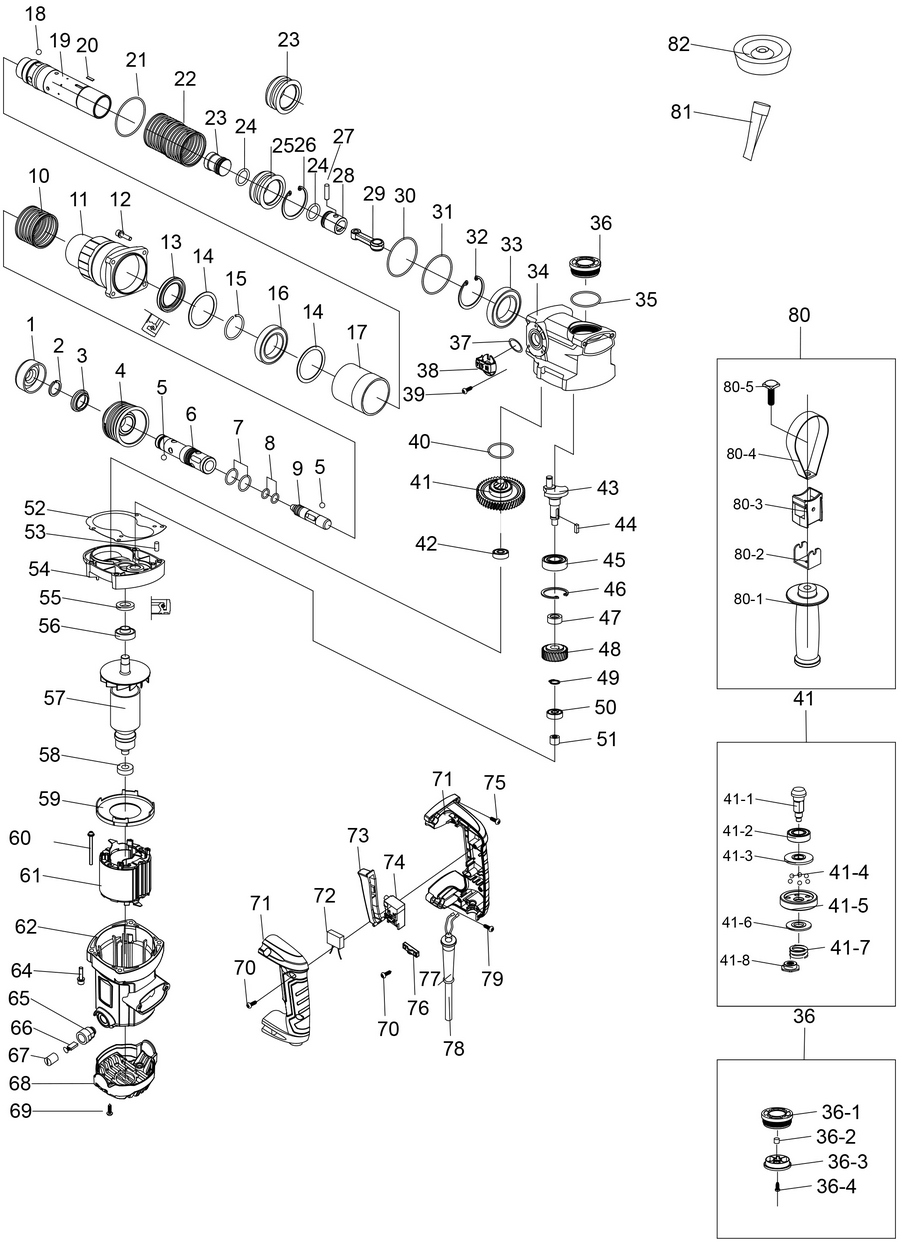

Перфоратор DCK KZC05-28B - разборная схема

№	Наименование	Артикул	Цена
1	Крышка передняя DCK KZC05-28B	KZC05-28B-(1)	-
2	Кольцо специальное разделительное DCK KZC05-28B	KZC05-28B-(2)	311.66
3	Держатель блокирующей втулки DCK KZC05-28B	KZC05-28B-(3)	769.66
4	Втулка блокирующая в сборе DCK KZC05-28B	KZC05-28B-(4)	1 238
5	Шарик стальной DCK KZC05-28B	KZC05-28B-(5)	118.8
6	Втулка держателя DCK KZC05-28B	KZC05-28B-(6)	-
7	Кольцо уплотнительное (19,8 х 2,1) DCK KZC05-28B	KZC05-28B-(7)	137.74
8	Кольцо уплотнительное (11 х 1,9) DCK KZC05-28B	KZC05-28B-(8)	115.36
9	Рычаг импульсный DCK KZC05-28B	KZC05-28B-(9)	-
10	Пружина DCK KZC05-28B	KZC05-28B-(10)	-
11	Втулка цилиндра DCK KZC05-28B	KZC05-28B-(11)	1 113.14
12	Болт с шестигранной головкой DCK KZC05-28B	KZC05-28B-(12)	-
13	Сальник корпуса DCK KZC05-28B	KZC05-28B-(13)	797.22
14	Шайба DCK KZC05-28B	KZC05-28B-(14)	-
15	Кольцо стопорное для вала, 35 DCK KZC05-28B	KZC05-28B-(15)	-
16	Подшипник шариковый DCK KZC05-28B	KZC05-28B-(16)	664.92
17	Втулка установочная DCK KZC05-28B	KZC05-28B-(17)	-
18	Шарик стальной DCK KZC05-28B	KZC05-28B-(18)	-
19	Цилиндр DCK KZC05-28B	KZC05-28B-(19)	-
20	Ключ плоский DCK KZC05-28B	KZC05-28B-(20)	-
21	Шайба пружинная DCK KZC05-28B	KZC05-28B-(21)	-
22	Пружина большая DCK KZC05-28B	KZC05-28B-(22)	-
23	Кулачок перфоратора DCK KZC05-28B	KZC05-28B-(23)	-
24	Кольцо уплотнительное 22 х 3 DCK KZC05-28B	KZC05-28B-(24)	409.8
25	Шестерня коническая DCK KZC05-28B	KZC05-28B-(25)	-
26	Кольцо стопорное для цилиндра DCK KZC05-28B	KZC05-28B-(26)	-
27	Штифт поршня DCK KZC05-28B	KZC05-28B-(27)	535.56
28	Поршень DCK KZC05-28B	KZC05-28B-(28)	1 098.54
29	Шток соединительный в сборе DCK KZC05-28B	KZC05-28B-(29)	637.08
30	Кольцо уплотнительное 55 х 2 DCK KZC05-28B	KZC05-28B-(30)	94.04
31	Шайба (55,9 х 49,5 х 1,5) DCK KZC05-28B	KZC05-28B-(31)	-
32	Кольцо стопорное для отверстия 47 DCK KZC05-28B	KZC05-28B-(32)	-
33	Подшипник скольжения DCK KZC05-28B	KZC05-28B-(33)	-
34	Редуктор DCK KZC05-28B	KZC05-28B-(34)	-
35	Кольцо уплотнительное (38 х 2) DCK KZC05-28B	KZC05-28B-(35)	67.7
36	Крышка масляная (36-1---36-4) DCK KZC05-28B	KZC05-28B-(36)	-
37	Кольцо уплотнительное 26 х 2 DCK KZC05-28B	KZC05-28B-(37)	391.12
38	Регулятор в сборе DCK KZC05-28B	KZC05-28B-(38)	352.98
39	Винт с потайной плоской головкой с крестообразным шлицем с пружинной шайбой М4 х 12 DCK KZC05-28B	KZC05-28B-(39)	-
40	Кольцо уплотнительное (32 х 2) DCK KZC05-28B	KZC05-28B-(40)	-
41	Сцепление (41-1---41-8) DCK KZC05-28B	KZC05-28B-(41)	-
42	Подшипник шариковый 627-22 DCK KZC05-28B	KZC05-28B-(42)	-
43	Вал эксцентрика DCK KZC05-28B	KZC05-28B-(43)	-
44	Ключ плоский В4 х 12 DCK KZC05-28B	KZC05-28B-(44)	-
45	Подшипник шариковый 620277 DCK KZC05-28B	KZC05-28B-(45)	-
46	Кольцо стопорное для отверстия 12 DCK KZC05-28B	KZC05-28B-(46)	-
47	Кольцо разделительное DCK KZC05-28B	KZC05-28B-(47)	-
48	Шестерня маленькая DCK KZC05-28B	KZC05-28B-(48)	-
49	Кольцо стопорное для вала 12 DCK KZC05-28B	KZC05-28B-(49)	-
50	Подшипник шариковый 68822 DCK KZC05-28B	KZC05-28B-(50)	-
51	Подшипник игольчатый НК0810 DCK KZC05-28B	KZC05-28B-(51)	-
52	Прокладка уплотнительная DCK KZC05-28B	KZC05-28B-(52)	-
53	Штифт установочный 3 х 12 DCK KZC05-28B	KZC05-28B-(53)	-
54	Крышка средняя DCK KZC05-28B	KZC05-28B-(54)	-
55	Сальник корпуса (15 х 25 х 4,5) DCK KZC05-28B	KZC05-28B-(55)	-
56	Подшипник 6001Х13-2КЗ DCK KZC05-28B	KZC05-28B-(56)	-
57	Якорь DCK KZC05-28B D41.1/L159mm	KZC05-28B-(57)	2 895.46
58	Подшипник шариковый 60877 DCK KZC05-28B	KZC05-28B-(58)	-
59	Пластина перегораживающая DCK KZC05-28B	KZC05-28B-(59)	-
60	Винт с потайной плоской головкой с крестообразным шлицем ЗТ4,8 х 63 DCK KZC05-28B	KZC05-28B-(60)	-
61	Статор DCK KZC05-28B	KZC05-28B-(61)	2 024.64
62	Корпус двигателя DCK KZC05-28B	KZC05-28B-(62)	-
64	Болт с шестигранной головкой М5 х 50 (с плоской и пружинной шайбой) DCK KZC05-28B	KZC05-28B-(64)	-
65	Держатель щетки в сборе DCK KZC05-28B	KZC05-28B-(65)	-
66	Щетки угольные DCK KZC05-28B (15106) комплект 2 шт	KZC05-28B-(66)	-
67	Крышка щетки DCK KZC05-28B	KZC05-28B-(67)	-
68	Крышка задняя DCK KZC05-28B	KZC05-28B-(68)	-
69	Винт с потайной плоской головкой с крестообразным шлицем ЗТ4,2 х 15 DCK KZC05-28B	KZC05-28B-(69)	-
70	Винт с потайной плоской головкой с крестообразным шлицем ЗТ4,2 х 17 DCK KZC05-28B	KZC05-28B-(70)	-
71	Ручка в сборе DCK KZC05-28B	KZC05-28B-(71)	-
72	Конденсатор 0,33 мкФ DCK KZC05-28B	KZC05-28B-(72)	-
73	Переключатель курковый (красный) DCK KZC05-28B	KZC05-28B-(73)	-
74	Переключатель DCK KZC05-28B	KZC05-28B-(74)	439.08
75	Винт DCK KZC05-28B	KZC05-28B-(75)	-
76	Муфта эластичная DCK KZC05-28B	KZC05-28B-(76)	-
77	Защита шнура DCK KZC05-28B	KZC05-28B-(77)	-
78	Шнур 2 х 1 мм УСИ DCK KZC05-28B	KZC05-28B-(78)	-
79	Винт с потайной плоской головкой с крестообразным шлицем ЗТ5 х 25 DCK KZC05-28B	KZC05-28B-(79)	-
80	Ручка вспомогательная (80-1---80-5) DCK KZC05-28B	KZC05-28B-(80)	-
81	Смазка специальная DCK KZC05-28B	KZC05-28B-(81)	-
82	Пылесборник DCK KZC05-28B	KZC05-28B-(82)	-
41-1	Шестерня коническая DCK KZC05-28B	KZC05-28B-(41-1)	-
41-2	Подшипник шариковый 6002 DCK KZC05-28B	KZC05-28B-(41-2)	-
41-3	Шайба фрикционной муфты DCK KZC05-28B	KZC05-28B-(41-3)	-
41-4	Шарик стальной DCK KZC05-28B	KZC05-28B-(41-4)	-
41-5	Шестерня большая DCK KZC05-28B	KZC05-28B-(41-5)	-
41-6	Кольцо разделительное DCK KZC05-28B	KZC05-28B-(41-6)	-
41-7	Пружина фрикционной муфты DCK KZC05-28B	KZC05-28B-(41-7)	-
41-8	Гайка специальная DCK KZC05-28B	KZC05-28B-(41-8)	-
