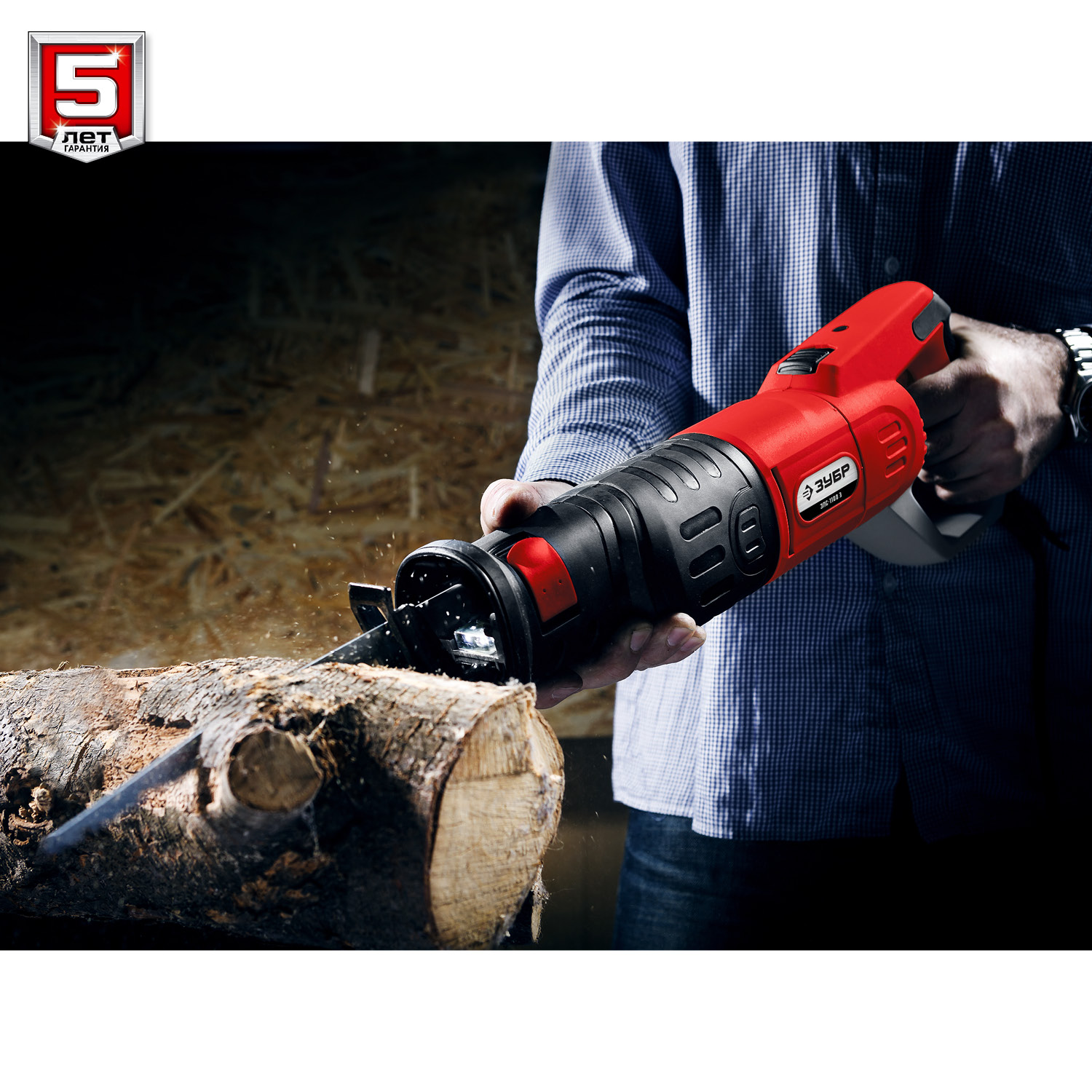

ЗУБР 1100 Вт, сабельная пила (ЗПС-1100 Э)
Универсальный инструмент для плотницкой, кровельной, отделочной, слесарной, монтажной, а также садовой работы. Он отлично справится с пилением и резкой древесины, металла и пластика. Благодаря своему оптимальному соотношению веса и габаритов, а также эргономичному исполнению эта пила удобна в обращении и подходит для различного применения. Высокопроизводительный двигатель мощностью 1100Вт обеспечивает плавное начало пиления и гарантирует оптимальную эффективность обработки.Внимание! Начиная с даты производства 08.2022, инструмент поставляется в красном цвете вместо серого. Без изменения уровня качества
Преимущества
- Подсветка рабочей зоны - для выполнения точного пропила
- Поворотная рукоятка для оптимального контроля в любой ситуации
- Бесключевой патрон облегчает смену полотна
- Регулируемая частота ходов помогает подобрать оптимальный режим работы для каждого материала
- Резиновые накладки на корпусе способствуют удобному хвату и защищают инструмент от повреждений
- Металлический корпус редуктора для высокой надежности
- Возможность фигурного пиления материала
- Переставной упор для изменения глубины пиления
Использование
Для продольного, поперечного, косого и фигурного пиления заготовок из дерева, фанеры, ДСП, пластмасс, металла, пенобетона, газобетона, гипсолита, кирпича (при установке соответствующего полотна), а также широко применяется для демонтажных и монтажных работ.
Габариты, см | 54x18x9.2 |
Масса изделия, кг | 3.0 |
Масса в упаковке, кг | 4 |
Гарантия | 60 |
Тип пилы | сабельная |
Число ходов на холостом ходу, ход/мин | 800-2700 |
Величина хода, мм | 29 |
Глубина распила (дерево), мм | 230 |
Глубина распила (металл), мм | 20 |
Макс. толщина полотна, мм | 2 |
Маятниковый ход | нет |
Плавный пуск | нет |
Поддержание постоянных оборотов под нагрузкой | нет |
Крепление полотен | универсальное |
Регулировка глубины реза | ключевая |
Бесключевая замена оснастки | есть |
Быстрая замена щеток | нет |
Наличие подсветки | есть |
Поворотная рукоятка | есть |
Мощность, Вт | 1100 |
Напряжение, В/Гц | 220±10/ 50 |
Длина кабеля, м | 3 |
Тип упаковки | коробка картонная |
ЗУБР 1100 Вт, сабельная пила (ЗПС-1100 Э) : схема сборки и запчасти
№ | Наименование | Артикул | Цена | |
---|---|---|---|---|
1 | Шнур сетевой H05RN-F 2x0,75mm2, L=3m | V000-006-370 | 404 |
|
2 | Воротник шнура | N000-026-701 | - |
|
3 | Клемма соединительная | N000-002-959 | - |
|
4 | Выключатель FA-12 AC 250V 8(8)A 5E4 | V000-003-375 | 202 |
|
5 | Блок управления подсветки электронный | V000-004-495 | 338 |
|
6 | Рукоятка в сборе | N000-026-707 | - |
|
7 | Блок регулировки скорости KV03B | V000-004-369 | 254 |
|
9 | Выключатель подсветки | V000-003-376 | 948 |
|
10 | Кнопка подсветки | N000-026-708 | - |
|
11 | Ограничитель поворота | N000-026-709 | - |
|
14 | Корпус двигателя | N000-026-711 | 505 |
|
15 | Статор КД | N000-026-712 | 1 411 |
|
16 | Защита статора | N000-026-713 | - |
|
17 | Винт M4х50 РН2 | UM01-000-129 | - |
|
18 | Упор | N000-026-714 | 303 |
|
20 | Шайба пружинная | N000-026-715 | - |
|
21 | Пластина | N000-026-716 | - |
|
22 | Корпус в сборе | N000-026-717 | 3 031 |
|
24 | Клавиша поворота рукоятки | N000-026-719 | 27 |
|
25 | Пружина | N000-026-720 | 19 |
|
26 | Ось D4хL50 | N000-026-721 | 25 |
|
27 | Клавиша блокировки | N000-026-722 | 119 |
|
28 | Пружина | N000-026-723 | 19 |
|
29 | Блок подсветки | N000-026-724 | 587 |
|
31 | Корпус редуктора | N000-026-725 | 724 |
|
32 | Саморез 4x22 РН2 | UM02-000-032 | - |
|
33 | Шайба пружинная | N000-026-726 | - |
|
34 | Подшипник шариковый 6200-2RS (30x10x9) n/n | U009-620-0RS | 265 |
|
35 | Прижим подшипника | N000-026-727 | 202 |
|
36 | Винт M5х8 H2.5 установочный | UM01-003-002 | - |
|
37 | Ротор КД | N000-026-728 | 2 134 |
|
38 | Щетка графитовая (пара) 7х11x16.5 | N000-026-729 | 136 |
|
39 | Гильза щеткодержателя | N000-026-730 | 587 |
|
40 | Щеткодержатель | N000-026-731 | 160 |
|
41 | Прижим щеткодержателя | N000-026-732 | - |
|
42 | Саморез ST2.9x9 | N000-002-990 | - |
|
44 | Втулка подшипника 608 резиновая | N000-026-733 | 72 |
|
45 | Винт M5x12 | N000-003-580 | - |
|
46 | Шайба пружинная | N000-026-734 | - |
|
47 | Шайба | N000-026-735 | - |
|
48 | Подшипник шариковый 6000-2RS (26х10х8) CNBALL | U009-600-0RS | 324 |
|
49 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202 |
|
50 | Ось | N000-026-736 | 31 |
|
51 | Шестерня ведомая D68 Z49 | N000-026-737 | 896 |
|
52 | Подшипник игольчатый (11х7х8) 110807 | N000-033-822 | 89 |
|
52 | Ролик (набор 14 шт.) | N000-026-738-C | 137 |
|
53 | Втулка | N000-026-739 | 42 |
|
54 | Направляющая штока задняя | N000-026-740 | 196 |
|
55 | Винт M4x12 | N000-002-608 | 101 |
|
56 | Прижим направляющей | N000-026-741 | - |
|
57 | Шток | N000-026-742 | 989 |
|
58 | Направляющая штока передняя | N000-026-743 | 202 |
|
59 | Прижим направляющей | N000-026-744 | - |
|
60 | Штифт | N000-026-745 | - |
|
61 | Штифт | N000-026-746 | - |
|
62 | Шарик стальной D5 | N000-026-747 | 93 |
|
63 | Шарик стальной D4.5 | N000-026-748 | 93 |
|
64 | Шайба пружинная | N000-026-749 | 19 |
|
65 | Корпус патрона | N000-026-750 | 19 |
|
66 | Пружина патрона | N000-026-751 | 19 |
|
67 | Втулка патрона | N000-026-752 | 164 |
|
68 | Крышка патрона | N000-026-753 | 470 |
|
69 | Кольцо разжимное D12 | N000-026-754 | 19 |
|
71 | Патрон в сборе поз 59-68 | N000-031-707 | 603 |
|
57.C | Шток в сборе с патроном | N000-026-742-C | 1 064 |
|
