ЗУБР 1400 Вт, сабельная пила (ЗПС-1400 Э)
Мощная сабельная пила обеспечивает качественный и быстрый распил заготовок из древесины различной степени плотности, металлического профиля, пластика, а также твердых строительных материалов. Отличается простотой обслуживания: смена полотна не требует применения инструментов благодаря безключевому патрону, металлический редуктор герметично защищен от пыли и не нуждается в частой очистке. В инструменте предусмотрен маятниковый ход для быстрого чернового распила. Внимание! Начиная с даты производства 08.2022, инструмент поставляется в красном цвете вместо серого. Без изменения уровня качества
Преимущества
- Маятниковый ход для быстрого чернового распила заготовок
- Бесключевой патрон облегчает смену полотна
- Регулируемая частота ходов помогает подобрать оптимальный режим работы для каждого материала
- Резиновые накладки на корпусе способствуют удобному хвату и защищают инструмент от повреждений
- Металлический корпус редуктора для высокой надежности
- Возможность фигурного пиления материала
- Переставной упор для изменения глубины пиления
- Быстрая замена щеток
Использование

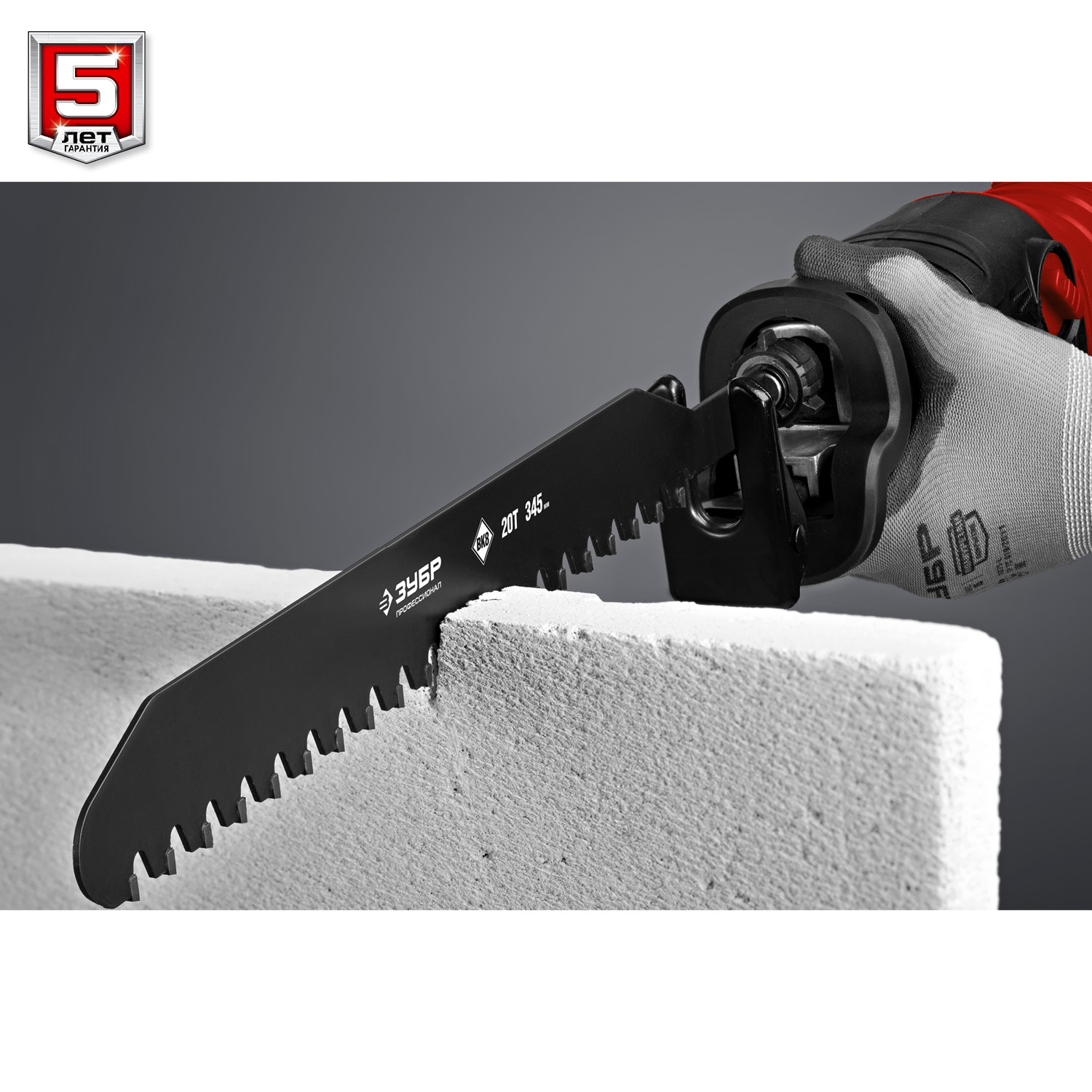

Для продольного, поперечного, косого и фигурного пиления заготовок из дерева, фанеры, ДСП, пластмасс, металла, пенобетона, газобетона, гипсолита, кирпича (при установке соответствующего полотна), а также широко применяется для демонтажных и монтажных работ.
| Габариты, см | 53.1x25.8x10.7 |
| Масса изделия, кг | 3.5 |
| Масса в упаковке, кг | 4 |
| Гарантия | 60 |
| Тип пилы | сабельная |
| Число ходов на холостом ходу, ход/мин | 0-2800 |
| Величина хода, мм | 32 |
| Глубина распила (дерево), мм | 255 |
| Глубина распила (металл), мм | 20 |
| Макс. толщина полотна, мм | 2 |
| Маятниковый ход | есть |
| Плавный пуск | нет |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Крепление полотен | универсальное |
| Регулировка глубины реза | бесключевая |
| Бесключевая замена оснастки | есть |
| Быстрая замена щеток | есть |
| Наличие подсветки | нет |
| Поворотная рукоятка | нет |
| Мощность, Вт | 1400 |
| Напряжение, В/Гц | 220±10/ 50 |
| Длина кабеля, м | 3 |
| Тип упаковки | коробка картонная |
ЗУБР 1400 Вт, сабельная пила (ЗПС-1400 Э) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 6 | Втулка патрона | N000-026-759 | 404 |
|
| 8 | Штифт D5.8х11 специальный | N000-026-761 | 108 |
|
| 11 | Кольцо уплотнительное D22xd14х8.5 | N000-026-763 | 71 |
|
| 12 | Планка | N000-026-765 | 101 |
|
| 13 | Кольцо уплотнительное | N000-026-766 | 71 |
|
| 14 | Кольцо | N000-026-764 | 71 |
|
| 16 | Кольцо разжимное | N000-026-768 | - |
|
| 17 | Втулка скольжения | N000-026-769 | 45 |
|
| 18 | Основание штока | N000-026-770 | 404 |
|
| 19 | Штифт | N000-026-771 | - |
|
| 20 | Прокладка | N000-026-772 | 141 |
|
| 21 | Кольцо стопорное | N000-026-773 | - |
|
| 22 | Крышка редуктора | N000-026-774 | 840 |
|
| 23 | Винт M5x25 | N000-025-255 | - |
|
| 24 | Ось маятникова хода | N000-026-775 | - |
|
| 25 | Пружина | N000-026-776 | - |
|
| 26 | Рукоятка маятникова хода | N000-026-777 | 103 |
|
| 27 | Кольцо уплотнительное | N000-026-778 | - |
|
| 28 | Пружина | N000-026-779 | 88 |
|
| 29 | Ось | N000-026-780 | - |
|
| 31 | Шток | N000-026-782 | 880 |
|
| 32 | Направляющая штока задняя | N000-026-783 | 103 |
|
| 33 | Уплотнение | N000-026-784 | 184 |
|
| 34 | Направляющая штока передняя | N000-026-785 | 41 |
|
| 35 | Прижим направляющей | N000-026-786 | 212 |
|
| 36 | Винт M5x12 | N000-003-580 | - |
|
| 37 | Штифт | N000-026-787 | 101 |
|
| 38 | Подшипник шариковый 697-2Z (17х7х5) ZCWB | N000-026-788 | 855 |
|
| 39 | Шайба | N000-026-789 | - |
|
| 40 | Прижим направляющей | N000-026-790 | 212 |
|
| 41 | Крышка щеткодержателя D18x9 | N000-026-791 | 103 |
|
| 42 | Щетка графитовая (пара) 7х11x16.5 | N000-026-792 | 202 |
|
| 43 | Щеткодержатель | N000-026-793 | 134 |
|
| 44 | Рукоятка в сборе | N000-026-794 | - |
|
| 45 | Выключатель 2069.5501 6(6)A 240V~ 5E4 | V000-003-377 | 2 367 |
|
| 46 | Конденсатор 0,22 мкФ #Zu | U202-550-025 | 101 |
|
| 47 | Прижим кабеля | N000-002-968 | - |
|
| 48 | Саморез ST3.9x14 | N000-002-967 | - |
|
| 48 | Воротник шнура | N000-026-795 | - |
|
| 52 | Шнур сетевой ZUBR H05RN-F 2х1мм2 3м резиновый | V000-006-371 | - |
|
| 53 | Саморез 4x27 PH2 | UM02-000-072 | 101 |
|
| 54 | Саморез 4x22 РН2 | UM02-000-032 | - |
|
| 62 | Корпус двигателя | N000-026-797 | 482 |
|
| 63 | Защита статора | N000-026-798 | 265 |
|
| 64 | Статор СД | N000-026-799 | 2 090 |
|
| 65 | Саморез ST3.9x60 | N000-026-801 | - |
|
| 66 | Втулка подшипника 698 | N000-042-593 | - |
|
| 67 | Подшипник шариковый 698-2RS (19х8х6) Outdo | N000-009-109 | 181 |
|
| 68 | Шайба резиновая | N000-018-284 | 71 |
|
| 69 | Ротор КД | N000-026-802 | 2 716 |
|
| 71 | Винт M4x12 | N000-002-608 | 101 |
|
| 72 | Прижим подшипника | N000-026-829 | - |
|
| 73 | Подшипник шариковый 6201-2RS (32х12х10) XF | N000-026-804 | 2 011 |
|
| 74 | Шайба | N000-026-830 | - |
|
| 75 | Втулка ограничительная D16.5хd11.8х7 | N000-026-805 | - |
|
| 76 | Втулка D14.5хd11х9 | N000-026-807 | 242 |
|
| 77 | Подшипник игольчатый K081108 | N000-033-823 | 100 |
|
| 78 | Кривошип | N000-026-808 | 918 |
|
| 79 | Штифт D5х16 | N000-026-809 | 202 |
|
| 80 | Основание редуктора | N000-026-810 | 443 |
|
| 81 | Штифт D5x15 | N000-026-811 | - |
|
| 83 | Пластина | N000-026-812 | 217 |
|
| 84 | Упор | N000-026-813 | 303 |
|
| 85 | Кожух редуктора | N000-026-814 | 1 617 |
|
| 86 | Толкатель | N000-026-815 | 2 431 |
|
| 88 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 426 |
|
| 90 | Шайба | N000-026-816 | - |
|
| 92 | Пластина | N000-026-819 | - |
|
| 93 | Пластина | N000-026-820 | 101 |
|
| 94 | Винт | N000-026-821 | - |
|
| 95 | Шестерня ведомая D70 Z39 | N000-026-822 | 909 |
|
| 96 | Шайба пластиковая | N000-026-823 | - |
|
| 97 | Гайка | N000-026-824 | - |
|
| 98 | Подшипник шариковый 629-2Z (26х9х8) OG | U009-629-RS0 | 311 |
|
| 99 | Кольцо уплотнительное | N000-026-825 | - |
|
| 100 | Крышка | N000-026-826 | - |
|
| 101 | Рычаг блокировки | N000-026-827 | 676 |
|
| 102 | Корпус редуктора | N000-026-828 | 989 |
|
| 103 | Винт M5х20 | N000-020-799 | - |
|
| 104 | Направляющая | N000-042-594 | - |
|
| 31.C | Шток в сборе с патроном V2 (2-14.31.34) | N000-026-782-C | 700 |
|
