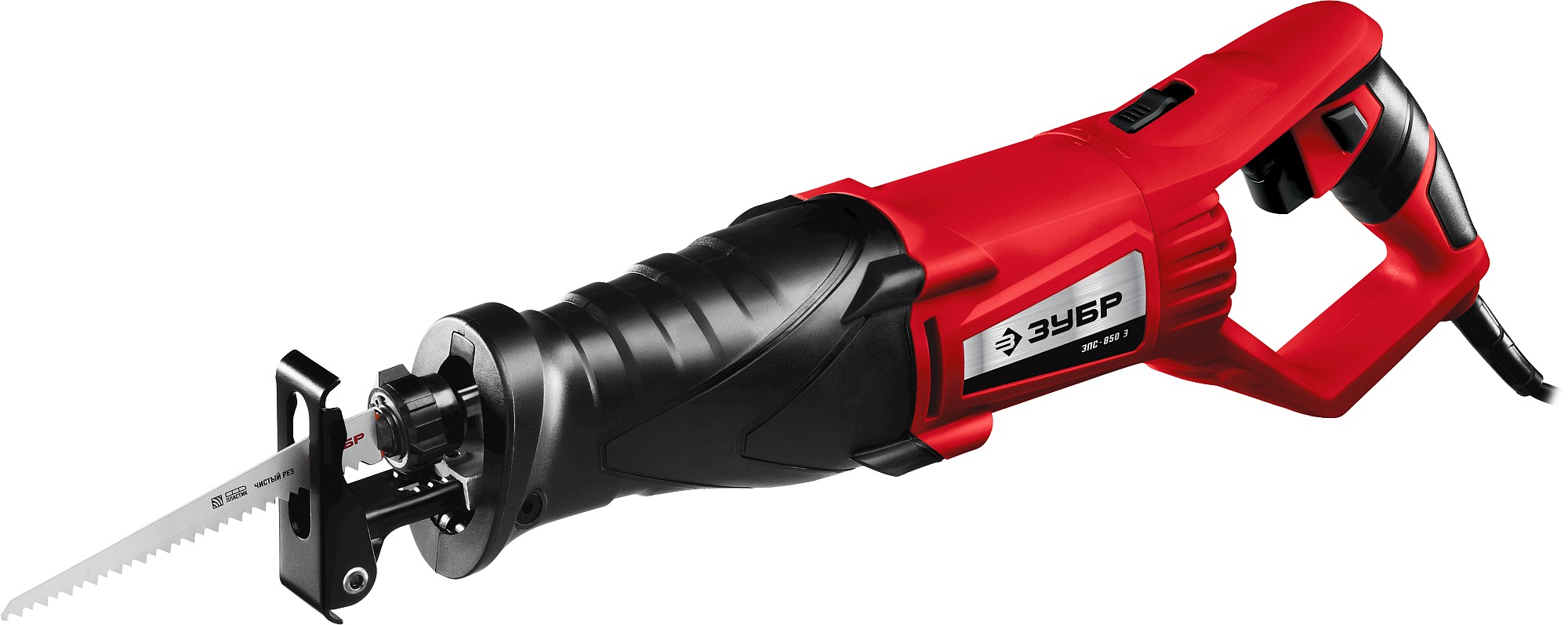

ЗУБР 850 Вт, сабельная пила (ЗПС-850 Э)
Компактный и удобный инструмент отлично подойдет для решения не только профессиональных, но и бытовых задач. Активно применяется для ремонтных работ в квартирах и загородных домах, работах на приусадебном участке. Эргономичные мягкие накладки и поворотная рукоятка обеспечивают дополнительную безопасность и оптимальный контроль во время работы.Внимание! Начиная с даты производства 06.2022, инструмент поставляется в красном цвете вместо серого. Без изменения уровня качества
Преимущества

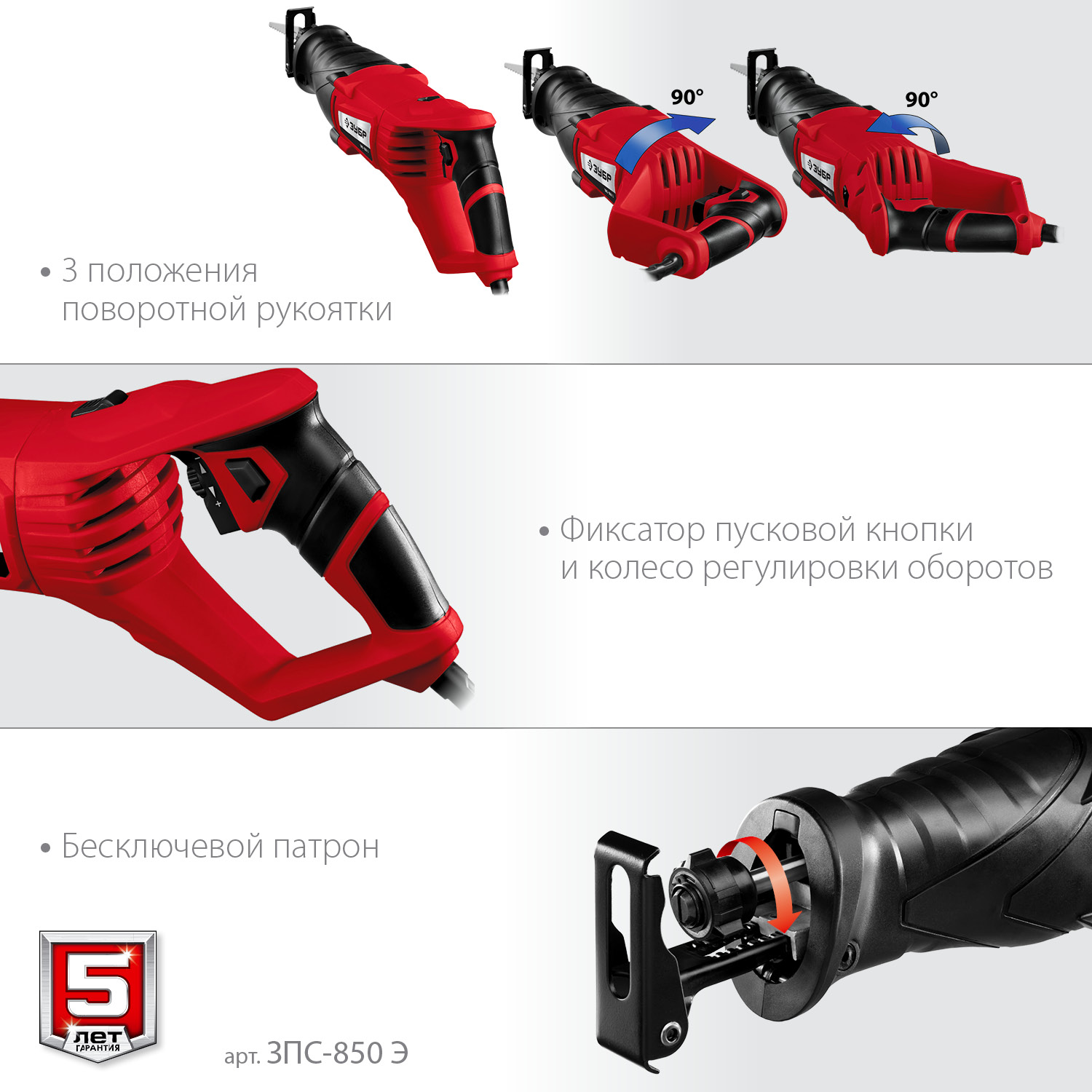

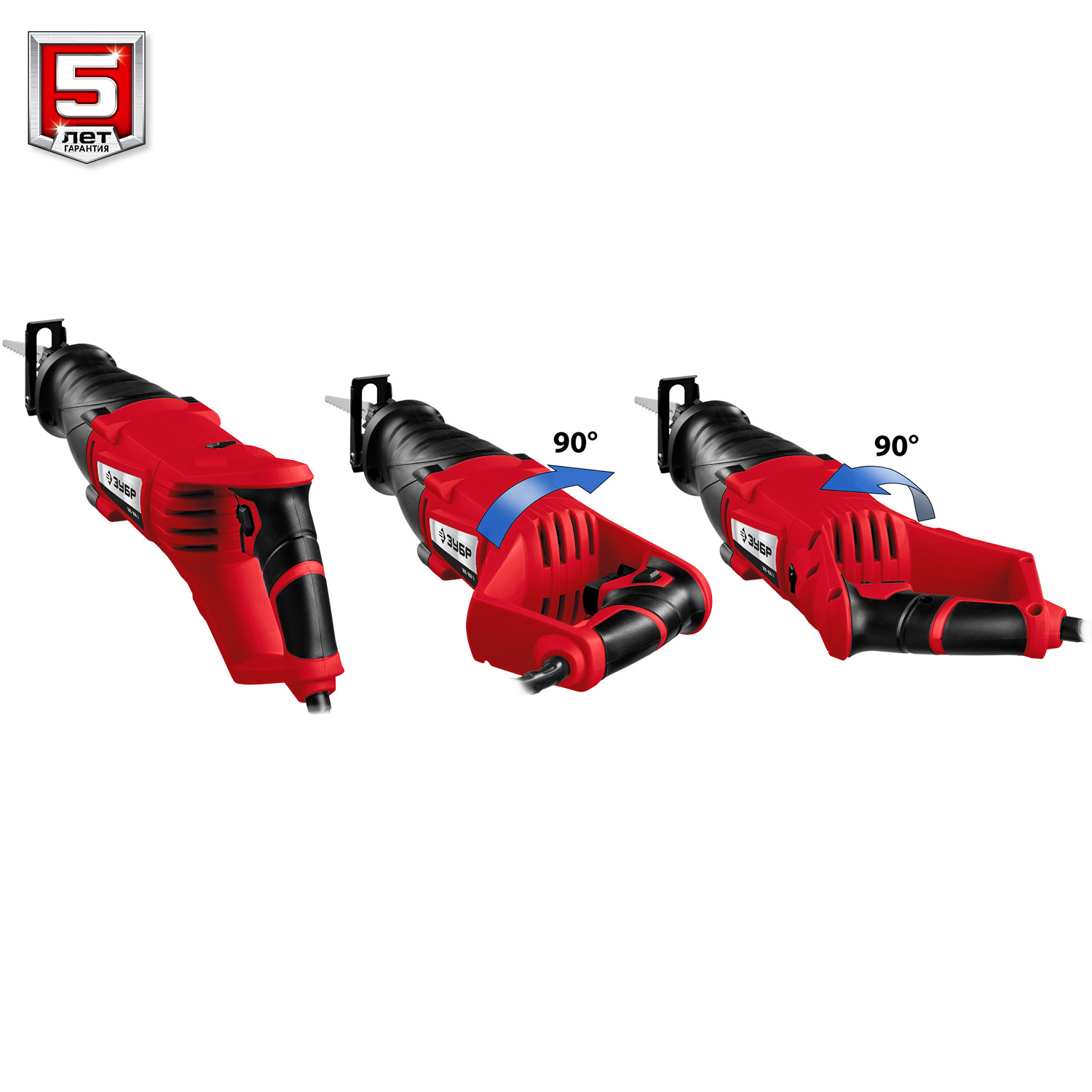

- Поворотная рукоятка для оптимального контроля в любой ситуации

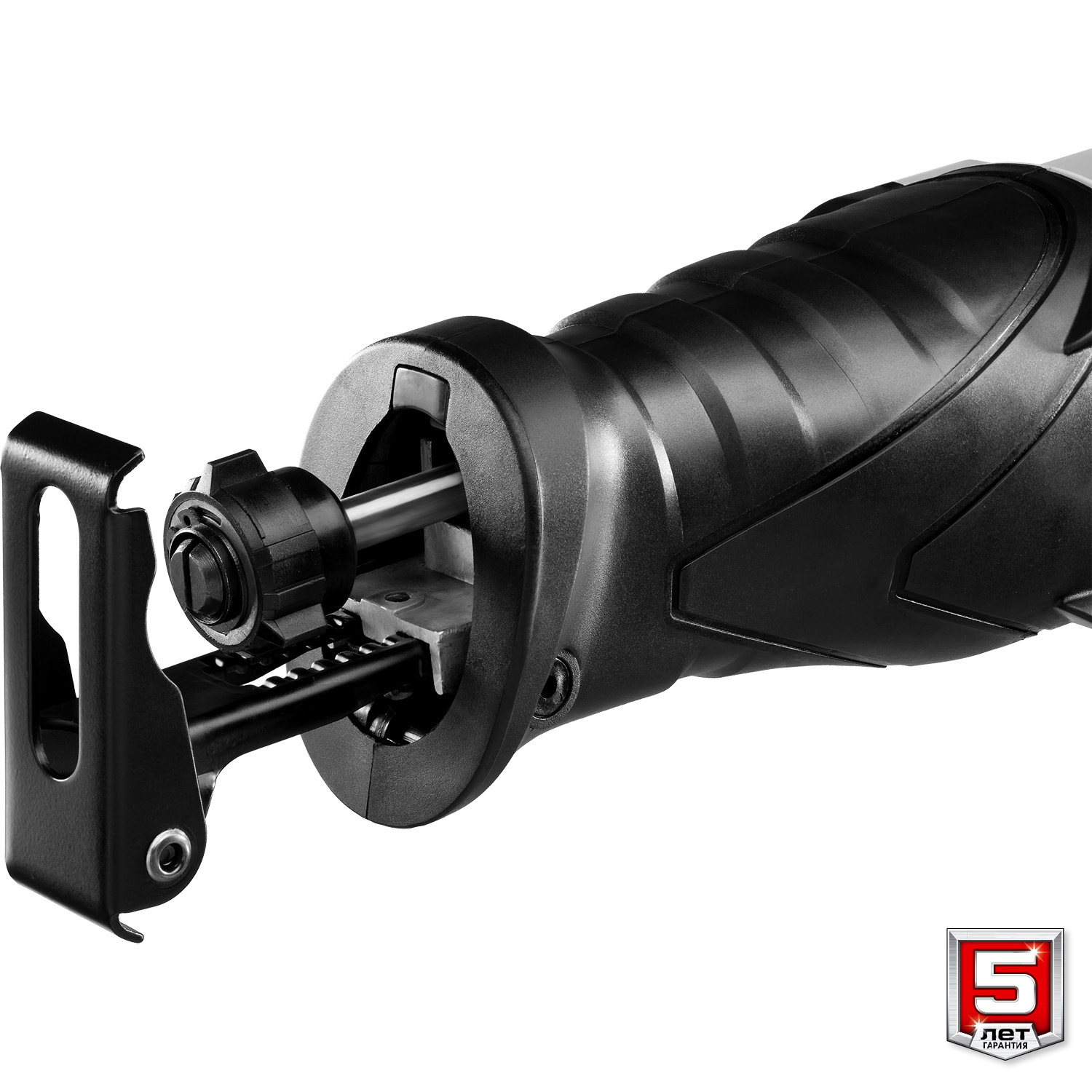

- Бесключевой патрон облегчает смену полотна
- Регулируемая частота ходов помогает подобрать оптимальный режим работы для каждого материала

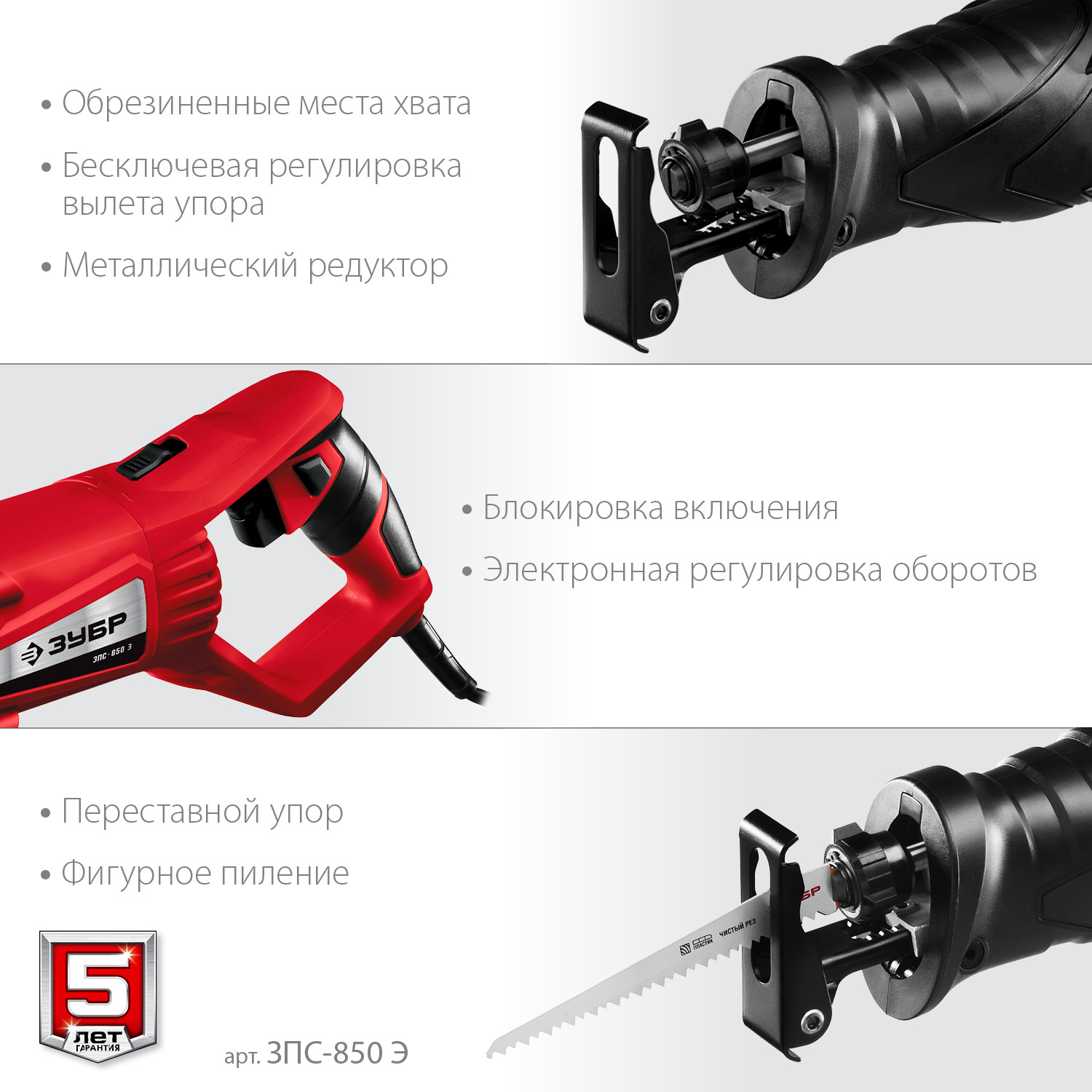

- Резиновые накладки на корпусе способствуют удобному хвату и защищают инструмент от повреждений
- Металлический корпус редуктора для высокой надежности
- Возможность фигурного пиления материала
- Переставной упор для изменения глубины пиления
Использование
Для продольного, поперечного, косого и фигурного пиления заготовок из дерева, фанеры, ДСП, пластмасс, металла, пенобетона, газобетона, гипсолита, кирпича (при установке соответствующего полотна), а также широко применяется для демонтажных и монтажных работ.

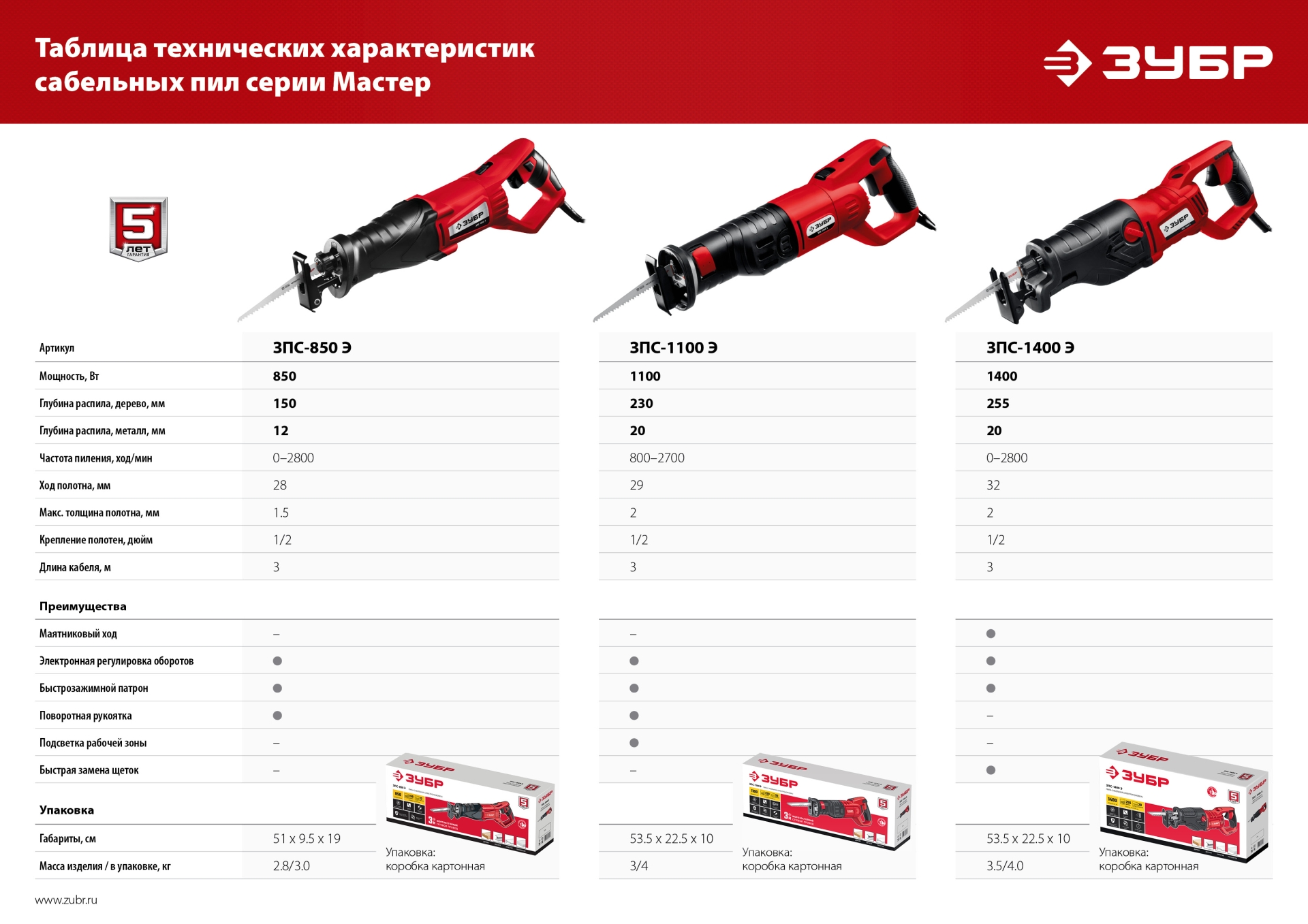

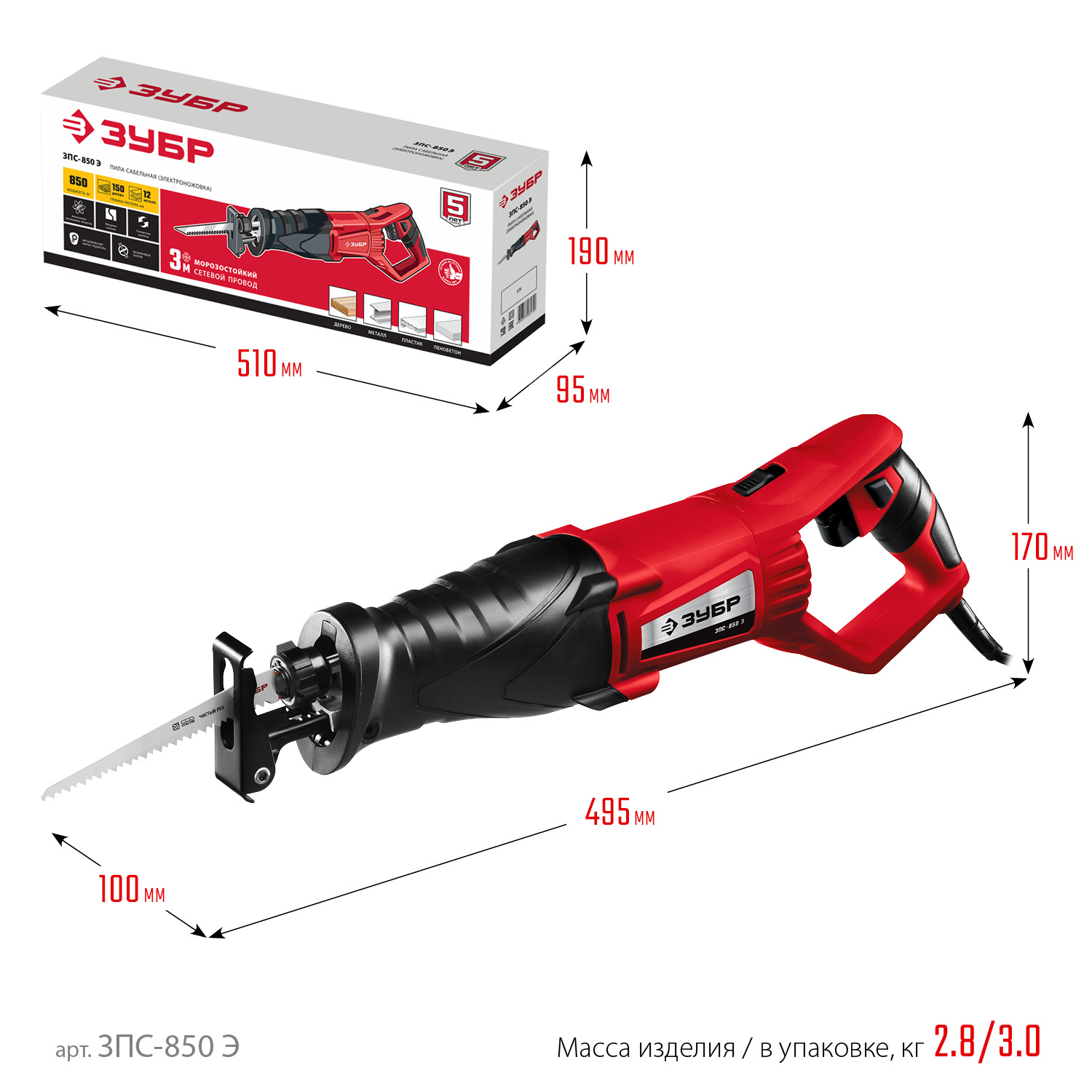

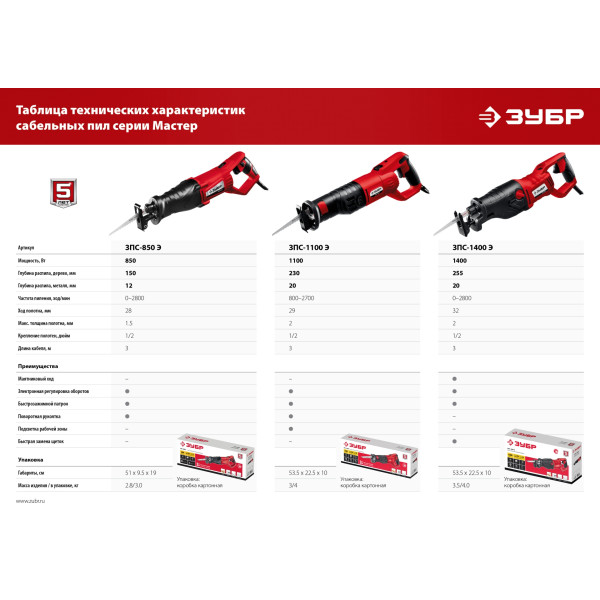

| Габариты, см | 51.2x18.5x9.3 |
| Масса изделия, кг | 2.8 |
| Масса в упаковке, кг | 3 |
| Гарантия | 60 |
| Тип пилы | сабельная |
| Число ходов на холостом ходу, ход/мин | 0-2800 |
| Величина хода, мм | 28 |
| Глубина распила (дерево), мм | 150 |
| Глубина распила (металл), мм | 12 |
| Макс. толщина полотна, мм | 1.5 |
| Маятниковый ход | нет |
| Плавный пуск | нет |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Крепление полотен | универсальное |
| Регулировка глубины реза | бесключевая |
| Бесключевая замена оснастки | есть |
| Быстрая замена щеток | нет |
| Наличие подсветки | нет |

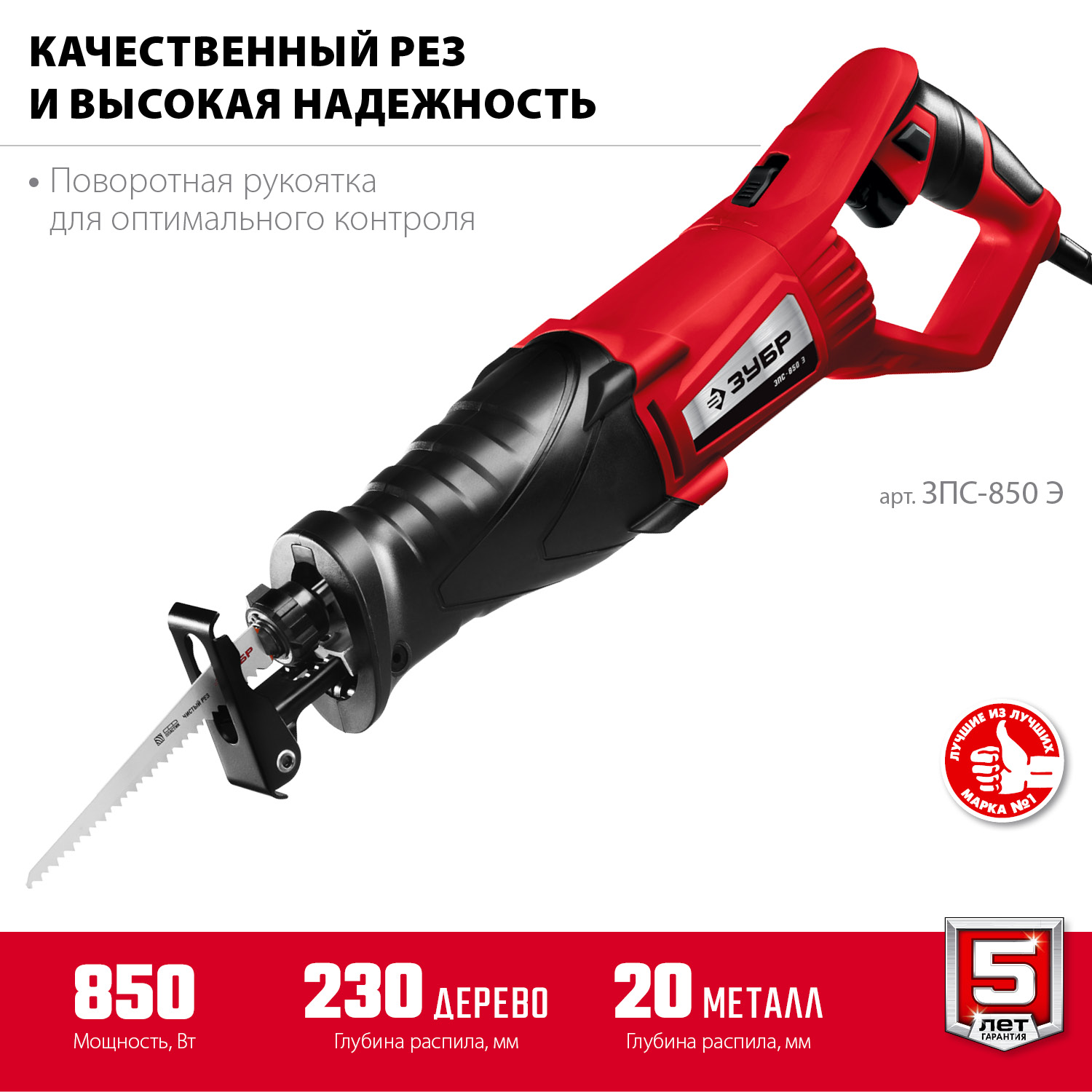

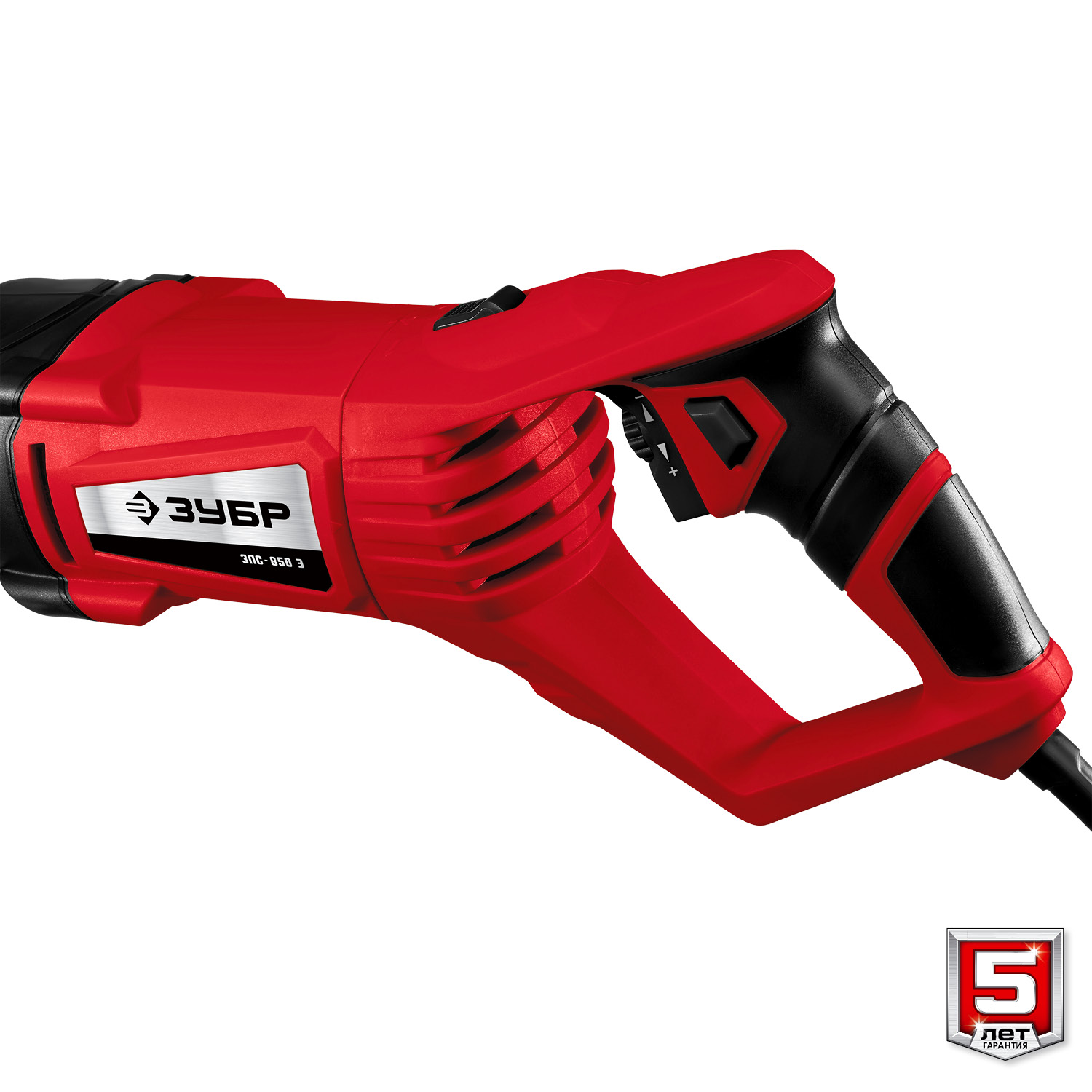

| Поворотная рукоятка | есть |
| Мощность, Вт | 850 |
| Напряжение, В/Гц | 220±10/ 50 |
| Длина кабеля, м | 3 |
| Тип упаковки | коробка картонная |
ЗУБР 850 Вт, сабельная пила (ЗПС-850 Э) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Упор | N000-026-661 | 530 |
|
| 2 | Шток с патроном | N000-026-662 | 853 |
|
| 3 | Винт | N000-026-663 | - |
|
| 4 | Шайба пружинная | N000-026-664 | - |
|
| 5 | Пластина | N000-026-665 | 71 |
|
| 6 | Шайба пружинная | N000-026-666 | - |
|
| 7 | Винт | N000-026-667 | - |
|
| 8 | Подушка войлочная для смазки штока | N000-026-668 | 42 |
|
| 9 | Направляющая штока нижняя | N000-026-669 | 101 |
|
| 10 | Направляющая штока верхняя | N000-026-670 | 41 |
|
| 11 | Прижим | N000-026-671 | - |
|
| 12 | Корпус редуктора | N000-026-672 | 649 |
|
| 14 | Кольцо разжимное D22 | N000-026-673 | 101 |
|
| 16 | Шестерня ведомая D65 Z48 V1 | N000-026-674 | 694 |
|
| 17 | Ось | N000-026-675 | 134 |
|
| 18 | Штифт эксцентрика | N000-026-676 | 41 |
|
| 19 | Втулка скольжения D13хd7x8.5 | N000-026-677 | 82 |
|
| 20 | Прокладка редуктора | N000-026-678 | 89 |
|
| 21 | Крышка редуктора | N000-026-679 | 808 |
|
| 22 | Шайба | N000-026-680 | - |
|
| 24 | Дефлектор | N000-026-681 | - |
|
| 25 | Прокладка | N000-026-682 | - |
|
| 26 | Пыльник | N000-026-683 | 101 |
|
| 27 | Подшипник шариковый 6000-2RS (26х10х8) CNBALL | U009-600-0RS | 324 |
|
| 28 | Ротор КД | N000-026-684 | 2 220 |
|
| 29 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303 |
|
| 30 | Втулка подшипника 607 резиновая | N000-026-685 | 32 |
|
| 31 | Статор СД | N000-026-686 | 1 801 |
|
| 32 | Саморез ST4x50 | N000-016-288 | - |
|
| 33 | Крышка блока подсветки | N000-026-687 | - |
|
| 34 | Блок подсветки | N000-026-688 | 202 |
|
| 35 | Корпус в сборе | N000-026-689 | - |
|
| 36 | Втулка | N000-026-690 | - |
|
| 37 | Винт | N000-026-691 | - |
|
| 39 | Рычаг блокировки | N000-026-693 | 165 |
|
| 40 | Саморез ST4x14 | N000-015-110 | - |
|
| 41 | Корпус двигателя | N000-026-694 | - |
|
| 42 | Щеткодержатель | N000-026-695 | 72 |
|
| 43 | Проставка пластиковая | N000-026-696 | - |
|
| 44 | Клавиша поворота рукоятки | N000-026-697 | - |
|
| 45 | Пружина | N000-026-698 | - |
|
| 46 | Рукоятка в сборе | N000-026-699 | 707 |
|
| 47 | Выключатель AC250V, 6(6)A | V000-003-374 | 751 |
|
| 48 | Плата питания подсветки | V000-004-368 | 137 |
|
| 49 | Конденсатор 0.22uF | V000-007-552 | 101 |
|
| 50 | Клемма соединительная | N000-026-700 | - |
|
| 51 | Воротник шнура | N000-026-701 | - |
|
| 52 | Шнур сетевой H05RN-F 2x0,75mm2, L=3m | V000-006-370 | 404 |
|
| 54 | Щетка графитовая (пара) 6x8x12 | N000-026-703 | 185 |
|
| 55 | Заглушка | N000-026-704 | - |
|
| 56 | Винт M5x14 | N000-020-810 | - |
|
| 57 | Шайба пружинная | N000-026-705 | - |
|
| 58 | Шайба пружинная | N000-026-706 | - |
|
| 59 | Винт M5x10 | N000-013-855 | - |
|
| 16.C | Шестерня ведомая D62 Z48 (в сборе с валом) V2 | N000-026-674-2 | 814 |
|
| 9.C | Направляющая штока в сборе (EV 9-10) | N000-026-669-C | 152 |
|
