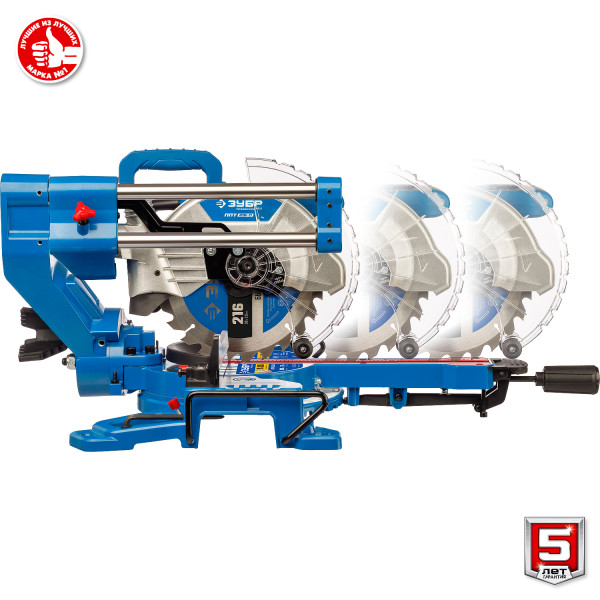

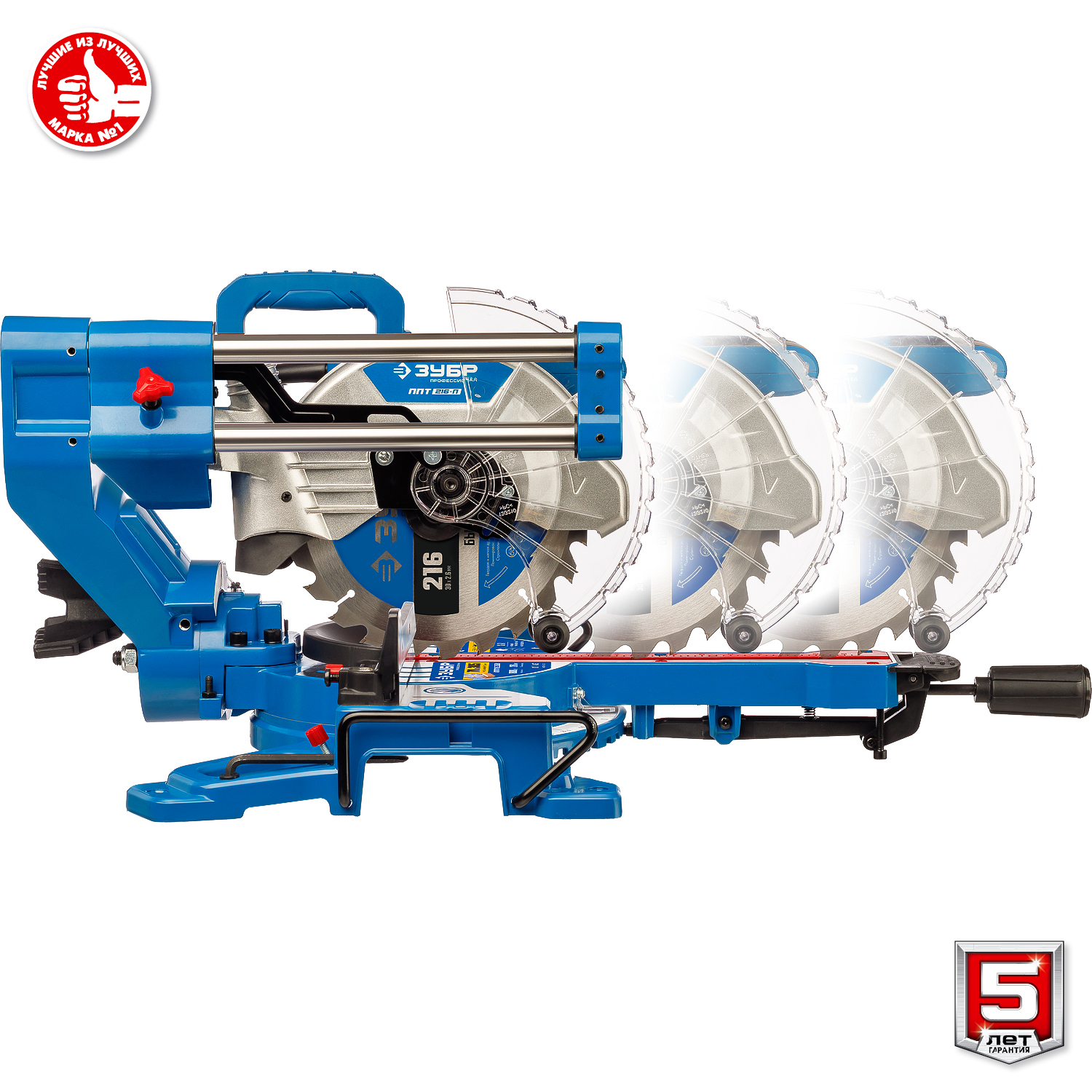

ЗУБР Профессионал ППТ-216-П пила торцовочная с протяжкой, d 216 х 30 мм, 1800 Вт
Удобная торцовочная пила с обновлённой жёсткой и компактной конструкцией для работы с древесиной, пластиком и тонкостенным алюминием (при установке соответствующих дисков). Подвижная голова позволяет обрабатывать заготовки шириной до 305 мм. Торцовочные пилы ЗУБР ПРОФЕССИОНАЛ - надёжный и точный инструмент
Преимущества
- Увеличенная ширина пиления благодаря сдвижной голове диска и диску максимального диаметра
- Обновлённая конструкция сдвига режущей головы позволяет сэкономить место в мастерской
- LED-подсветка с указанием линии реза
- Блокировка шпинделя для простой замены диска
- Автоматически закрывающийся защитный кожух защищает оператора от травм и повреждений
- Фиксирующийся в любом положении поворотный стол и удобная регулировка наклона облегчают установку угла пиления
- Специальный сплав обеспечивает легкость и прочность конструкции и, соответственно, точность пиления
- Эффективный пылеотвод способствует более чистой работе
- Струбцина в комплекте для надежного удержания заготовки
- Удлинительные опоры стола предотвращают опрокидывание отпиленной заготовки, что повышает безопасность
Использование
Для прямого, косого, под наклоном и комбинированного пиления заготовок из древесины и ее производных (в том числе с пластиковыми покрытиями), а также тонкого алюминиевого профиля
| Масса изделия, кг | 12.8 |
| Гарантия | 5 лет |
| Плавный пуск | есть |
| Регулировка глубины реза | нет |
| Диаметр диска, мм | 216 |
| Мощность, Вт | 1800 |
| Напряжение, В/Гц | 230/50 |
| Режим работы | S2, 30 мин |
| Длина кабеля, м | 2 |
| Частота вращения, об/мин | 4500 |
| Макс. глубина пропила под углом 90°, мм | 70 |
| Макс. глубина пропила под углом 45°, мм | 40 |
| Посадочный диаметр диска, мм | 30 |
| Наклон головы, град | 90…45 |
| Макс. ширина пропила под углом 90°, мм | 305 |
| Макс. ширина пропила под углом 45°, мм | 215 |
| Регулировка стола влево/вправо, град | 47/47 |
| Сдвижная консоль | есть |
| Ременная передача | нет |
| Пылеудаление | есть |
| Количество зубьев, шт | 24 |
| Подсветка с указателем реза | есть |
| Тип упаковки | коробка картонная |

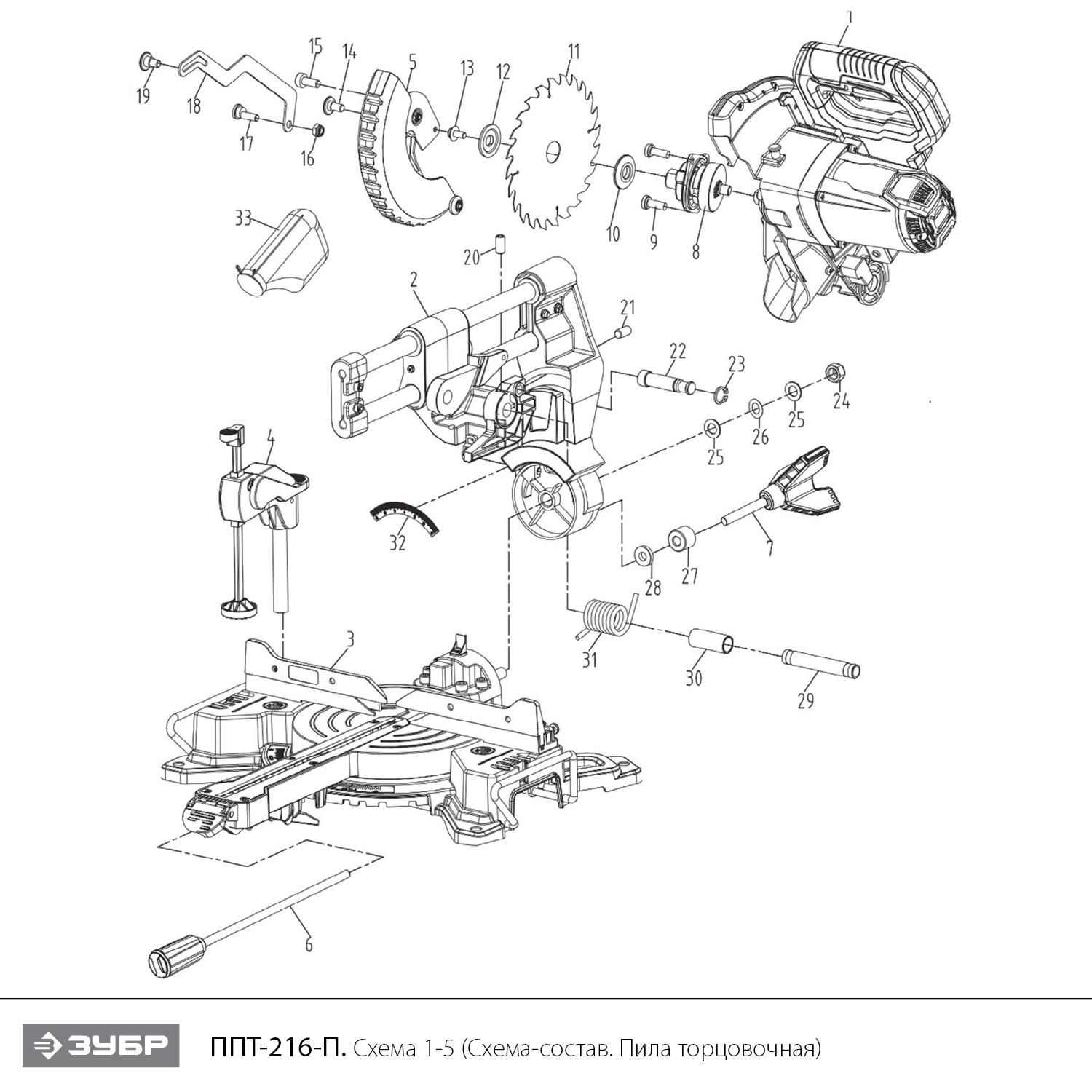

ЗУБР Профессионал ППТ-216-П пила торцовочная с протяжкой, d 216 х 30 мм, 1800 Вт : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|

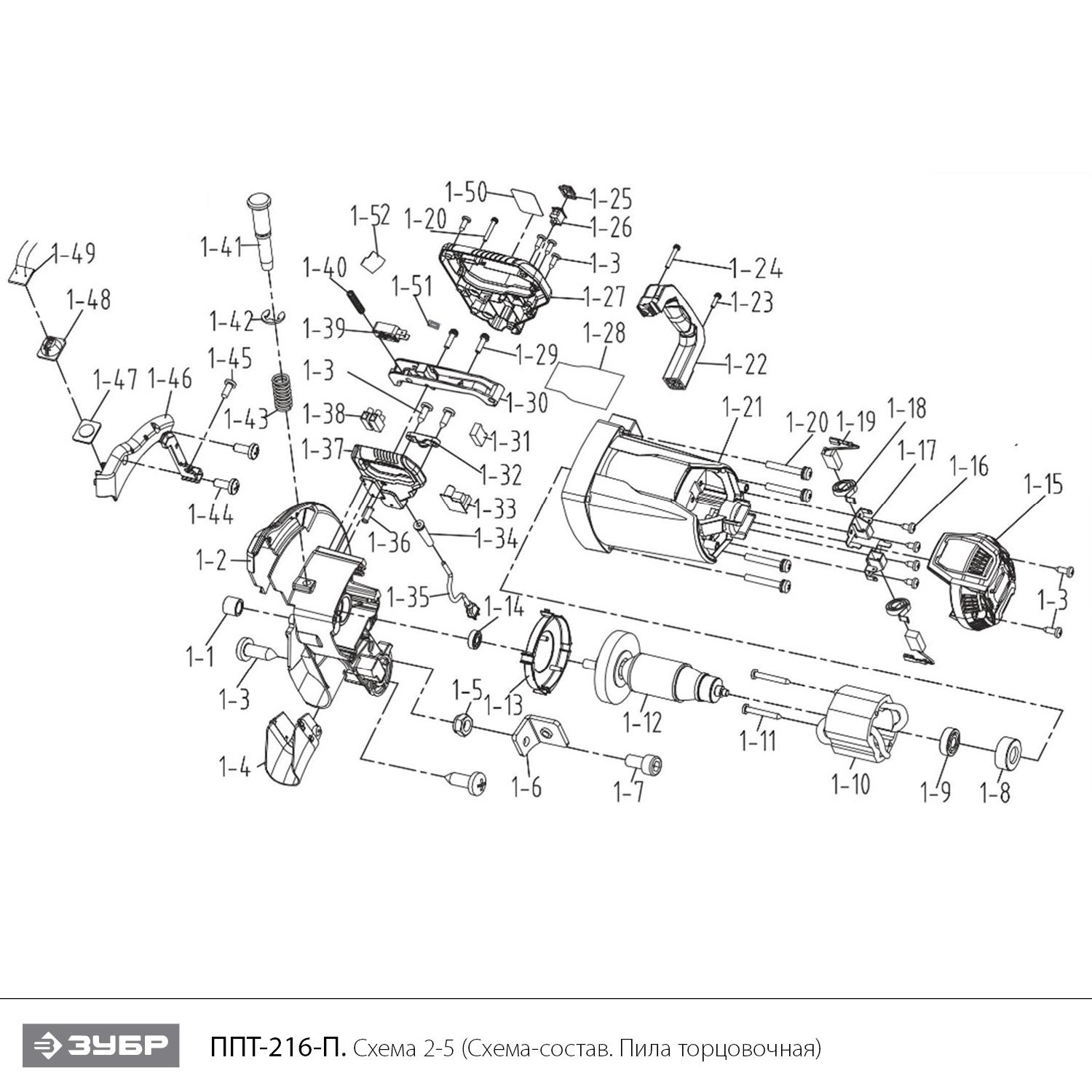

| 1 | Двигатель в сборе КД | V000-001-709 | - |
|
| 1.01 | Подшипник игольчатый HK0808 (12х8х8) | U010-080-800 | 253 |
|
| 1.02 | Кожух диска неподвижный | N000-032-467 | 3 031 |
|
| 1.03 | Саморез ST4.2x13 | N000-013-826 | - |
|
| 1.04 | Пылеуловитель | N000-032-468 | - |
|
| 1.06 | Кронштейн | N000-032-469 | - |
|
| 1.07 | Винт M5x14 | N000-018-727 | - |
|
| 1.08 | Втулка подшипника 607 резиновая | N000-024-397 | 404 |
|
| 1.09 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303 |
|
| 1.10 | Статор КДА | N000-032-470 | 1 233 |
|
| 1.11 | Саморез ST4.2x60 | N000-022-381 | - |
|
| 1.12 | Ротор КДС | N000-032-471 | 2 859 |
|
| 1.13 | Защита статора | N000-024-475 | 505 |
|
| 1.14 | Подшипник шариковый 6000-2RS (26х10х8) CNBALL | U009-600-0RS | 324 |
|
| 1.15 | Крышка задняя | N000-024-392 | 303 |
|
| 1.16 | Болт ST4.2х10mm | N000-014-026 | - |
|
| 1.17 | Щеткодержатель | N000-024-481 | 52 |
|
| 1.18 | Пружина щеткодержателя D11xL23xh2.5 | N000-024-483 | 30 |
|
| 1.19 | Щетка графитовая (пара) 6x10x19.5 | N000-024-482 | 319 |
|
| 1.20 | Винт M5x35 | N000-024-374 | - |
|
| 1.21 | Корпус двигателя | N000-024-479 | 3 435 |
|
| 1.22 | Ручка для переноски | N000-032-472 | - |
|
| 1.23 | Винт M6x16 | N000-022-362 | - |
|
| 1.25 | Пылезащита выключателя подсветки | N000-032-473 | - |
|
| 1.26 | Выключатель Jiaben KND1-6/1 6(6)A 250V 5E4 | V000-003-435 | 98 |
|
| 1.27 | Ручка верхняя часть | N000-032-474 | - |
|
| 1.29 | Винт M5x20 | N000-022-359 | - |
|
| 1.30 | Клавиша выключателя в сборе | N000-032-475 | - |
|
| 1.31 | Конденсатор MEX GPF 0.22uF Kx2 ~275V | V000-007-555 | 303 |
|
| 1.33 | Блок питания LED подсветки AC240V/DC4.1V | V000-007-055 | 604 |
|
| 1.34 | Воротник шнура | N000-026-119 | - |
|
| 1.35 | Шнур сетевой ZUBR, H05VV-F, PVC, 2x1.0mm2, 2m | V000-006-357 | 606 |
|
| 1.36 | Воротник шнура | N000-029-270 | - |
|
| 1.37 | Ручка нижняя часть | N000-032-476 | - |
|
| 1.38 | Колодка соединительная | N000-032-477 | - |
|
| 1.39 | Микровыключатель MSB-1210-A/ MSB-1110-A/B 10(10)А 250В 5E4 | V000-003-338 | 303 |
|
| 1.40 | Пружина | N000-032-478 | - |
|
| 1.41 | Штифт | N000-024-465 | 202 |
|
| 1.42 | Кольцо стопорное D6 Е-образное | N000-032-479 | - |
|
| 1.43 | Пружина D9xh25 | N000-024-424 | 20 |
|
| 1.44 | Винт M4x10 | N000-013-843 | - |
|
| 1.45 | Винт M5x10 | N000-018-815 | - |
|
| 1.46 | Крышка подсветки | N000-032-480 | - |
|
| 1.47 | Крышка лампы | N000-032-481 | - |
|
| 1.48 | Отражатель | N000-032-482 | - |
|
| 1.49 | Лампа светодиодная | N000-032-483 | 202 |
|
| 1.51 | Кольцо индукционное | N000-032-484 | - |
|
| 1.52 | Блок плавного пуска AOL DS12A 230V | V000-004-455 | 705 |
|

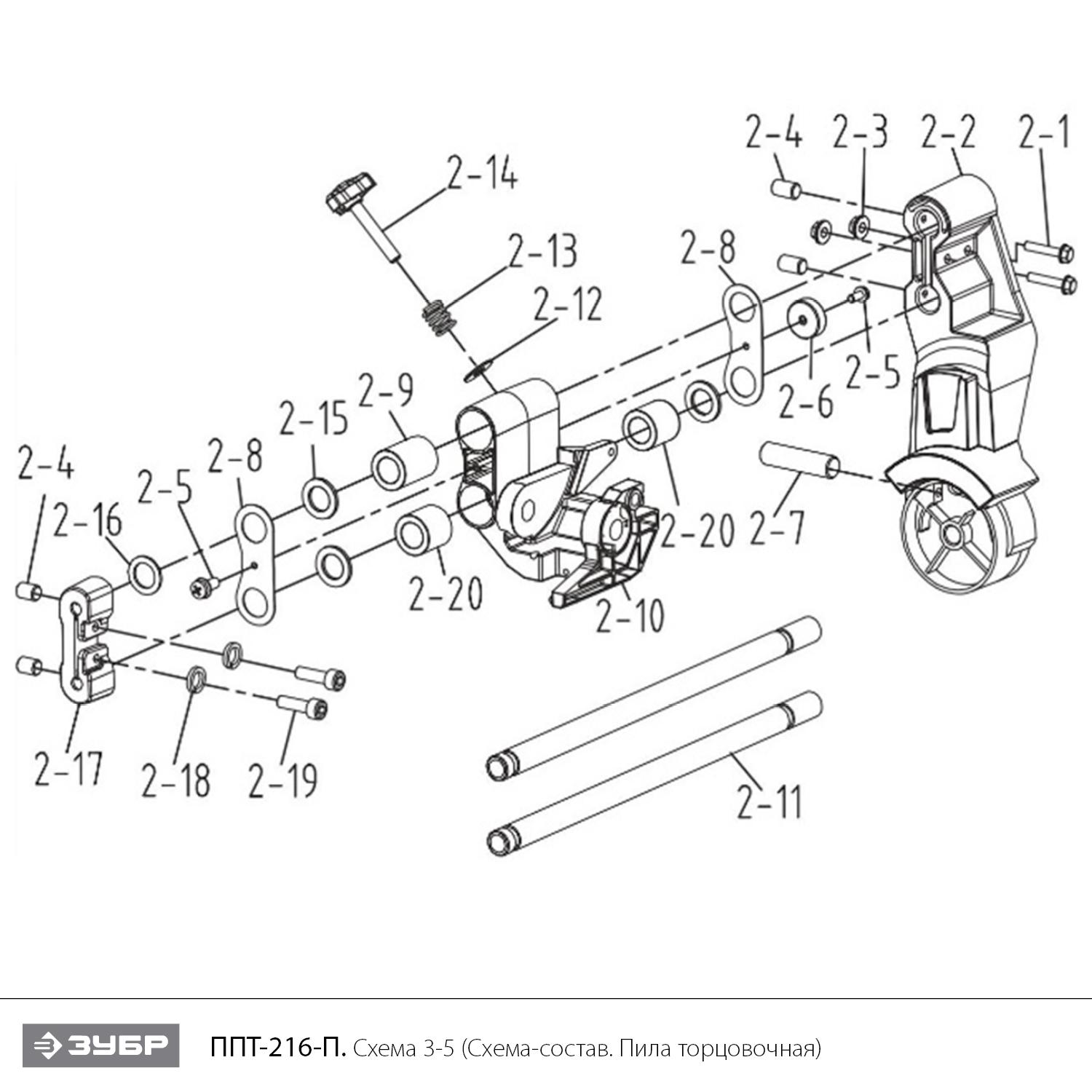

| 2 | Консоль наклонная в сборе | N000-032-485 | 6 596 |
|
| 2.01 | Болт M6х30 | N000-005-611 | - |
|
| 2.02 | Кронштейн опорный | N000-032-486 | - |
|
| 2.03 | Гайка М6 | N000-027-549 | - |
|
| 2.04 | Винт M6х10 H3 установочный | UM01-003-012 | - |
|
| 2.05 | Винт M4x12 | N000-027-711 | - |
|
| 2.06 | Кольцо демпфирующее | N000-032-487 | - |
|
| 2.07 | Винт M8х30 установочный | N000-032-488 | - |
|
| 2.08 | Защита линейного подшипника | N000-032-489 | - |
|
| 2.09 | Подшипник линейный (D32хd20х42) LM20UU TDB | N000-032-490 | 867 |
|
| 2.10 | Кронштейн | N000-032-491 | 3 435 |
|
| 2.11 | Направляющая | N000-032-492 | - |
|
| 2.13 | Пружина | N000-032-493 | 280 |
|
| 2.14 | Винт барашек M6х30 | N000-032-494 | 373 |
|
| 2.15 | Шайба войлочная D32хd19.5х3 | N000-032-495 | - |
|
| 2.16 | Шайба D32хd19.5х3 резиновая | N000-032-496 | - |
|
| 2.17 | Заглушка направляющей | N000-032-497 | - |
|
| 2.18 | Шайба-гровер D6 | N000-018-181 | - |
|
| 2.19 | Винт M6x20 | N000-022-364 | - |
|
| 2.20 | Подшипник линейный (D32хd20х30) LM20UU XHS | N000-032-498 | 867 |
|

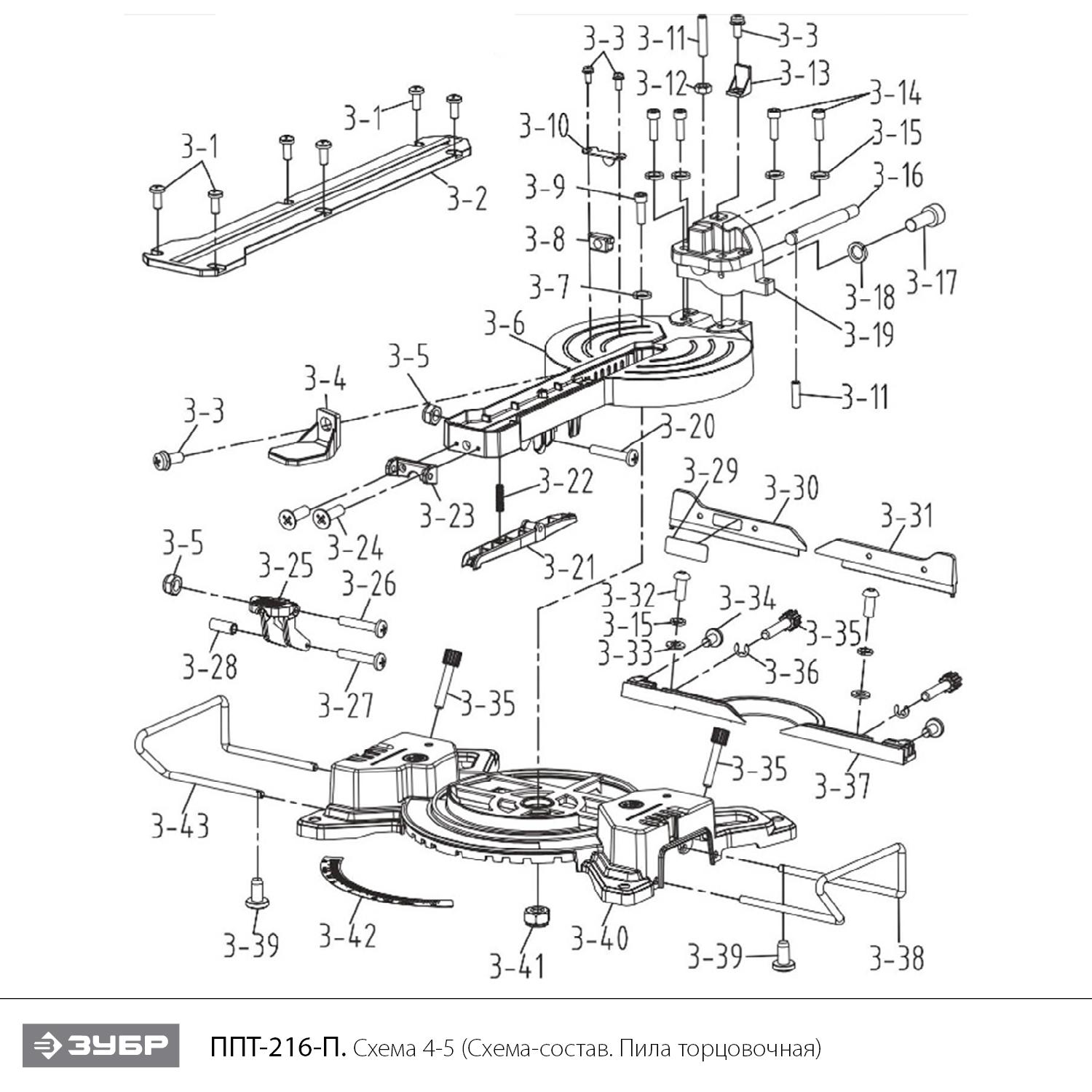

| 3 | Основание в сборе | N000-032-499 | 8 082 |
|
| 3.02 | Вставка стола | N000-032-500 | - |
|
| 3.04 | Указатель шкалы поворота | N000-032-501 | - |
|
| 3.06 | Стол рабочий | N000-032-502 | 1 212 |
|
| 3.09 | Винт M8x25 | N000-018-775 | - |
|
| 3.10 | Пластина прижимная | N000-032-503 | - |
|
| 3.11 | Винт M6х25 установочный | N000-032-504 | - |
|
| 3.13 | Указатель угла наглона | N000-029-345 | - |
|
| 3.14 | Винт M8x35 | N000-017-067 | - |
|
| 3.15 | Шайба-гровер D8 | N000-018-202 | - |
|
| 3.16 | Вал поворотный | N000-032-505 | - |
|
| 3.18 | Шайба-гровер D10 | N000-018-207 | - |
|
| 3.19 | Опора наклонного кронштейна | N000-032-506 | - |
|
| 3.20 | Винт M6x25 | N000-022-365 | - |
|
| 3.21 | Рычаг блокировки поворотного стола | N000-032-507 | - |
|
| 3.22 | Пружина | N000-032-508 | - |
|
| 3.23 | Кронштейн | N000-032-509 | - |
|
| 3.25 | Клавиша поворотного механизма | N000-032-510 | - |
|
| 3.28 | Втулка | N000-032-511 | - |
|
| 3.30 | Упор фронтальный левый | N000-032-512 | 189 |
|
| 3.31 | Упор фронтальный правый | N000-032-513 | 212 |
|
| 3.32 | Винт M8x20 Hex с полукруглой головкой усиленный | N000-019-403 | 55 |
|
| 3.34 | Винт M6x12 | N000-013-930 | - |
|
| 3.35 | Винт барашек M6х33 | N000-032-514 | - |
|
| 3.36 | Кольцо стопорное D5 Е-образное | N000-019-838 | 93 |
|
| 3.37 | Упор фронтальный | N000-032-515 | 747 |
|
| 3.38 | Удлинитель стола правый | N000-032-516 | - |
|
| 3.39 | Винт M4x8 | N000-018-712 | - |
|
| 3.40 | Основание | N000-032-517 | 4 546 |
|
| 3.42 | Шкала поворота | N000-032-518 | - |
|
| 3.43 | Удлинитель стола левый | N000-032-519 | - |
|

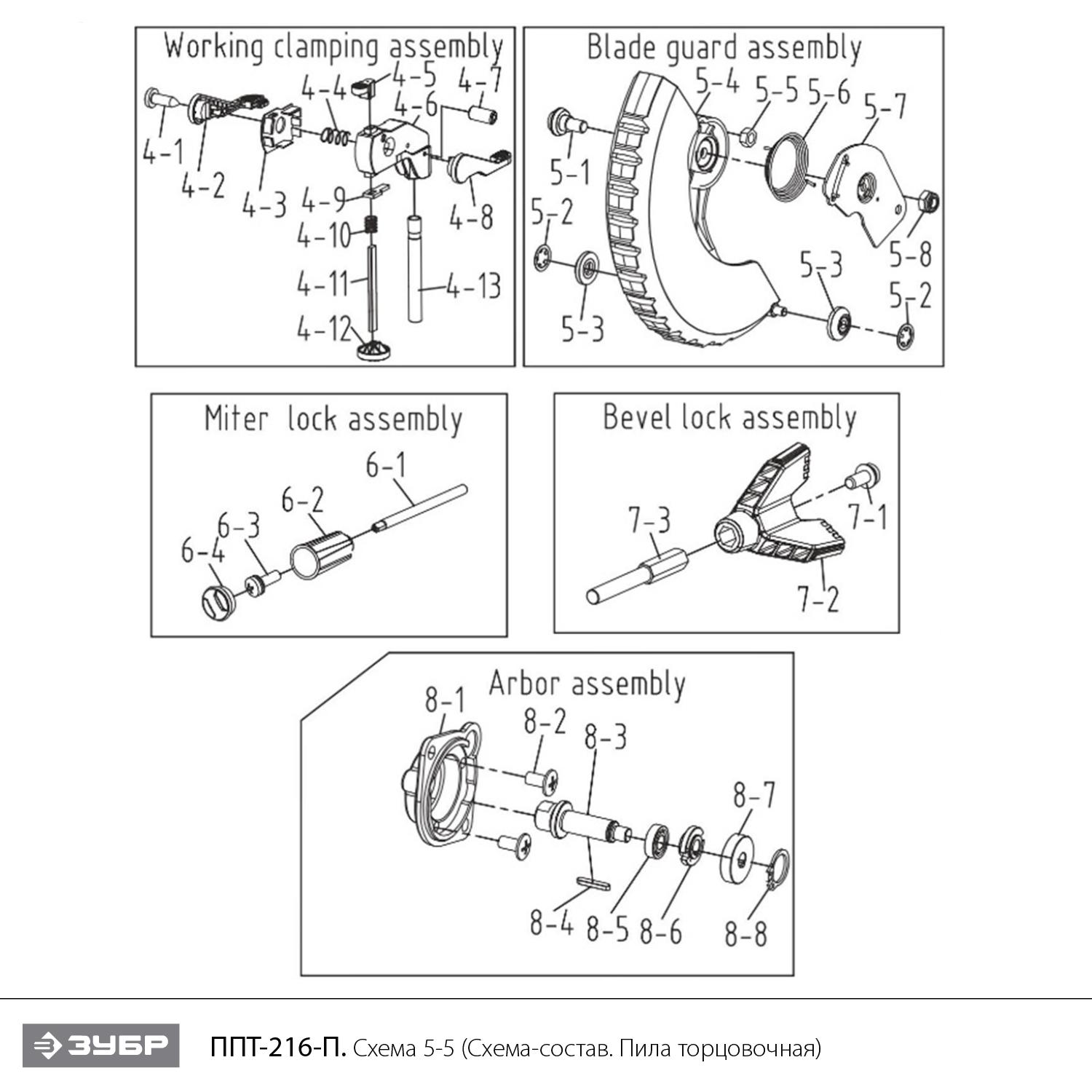

| 4 | Струбцина в сборе | N000-032-520 | 892 |
|
| 4.02 | Фиксатор правая часть | N000-032-521 | - |
|
| 4.03 | Крышка | N000-032-522 | - |
|
| 4.04 | Пружина | N000-032-523 | - |
|
| 4.05 | Крышка | N000-032-524 | - |
|
| 4.06 | Кронштейн струбцины | N000-032-525 | - |
|
| 4.08 | Фиксатор левая часть | N000-032-526 | - |
|
| 4.09 | Соединитель | N000-032-527 | - |
|
| 4.10 | Пружина | N000-032-528 | - |
|
| 4.11 | Опора прижима | N000-032-529 | - |
|
| 4.12 | Пластина прижимная | N000-032-530 | - |
|
| 4.13 | Опора струбцины | N000-032-531 | - |
|
| 5 | Кожух защитный в сборе | N000-032-532 | 797 |
|
| 5.02 | Шайба D5 | N000-025-166 | - |
|
| 5.03 | Шайба кожуха упорная | N000-029-306 | - |
|
| 5.04 | Кожух диска нижний | N000-032-533 | - |
|
| 5.05 | Гайка М5 | N000-027-523 | - |
|
| 5.06 | Пружина кручения D46xd31 | N000-032-534 | 25 |
|
| 5.07 | Кронштейн кожуха | N000-032-535 | - |
|
| 6 | Рукоятка фиксатора поворота в сборе | N000-032-536 | - |
|
| 6.01 | Стержень рукоятки | N000-032-537 | - |
|
| 6.02 | Ручка поворота | N000-024-519 | 202 |
|
| 6.04 | Крышка | N000-024-518 | - |
|
| 7 | Рукоятка наклона в сборе | N000-032-538 | - |
|
| 7.02 | Рукоятка | N000-032-539 | - |
|
| 8 | Шпиндель в сборе | N000-032-540 | 1 206 |
|
| 8.01 | Корпус редуктора | N000-024-470 | 68 |
|
| 8.03 | Шпиндель | N000-024-469 | 343 |
|
| 8.04 | Шпонка 4х4х20 | N000-026-121 | - |
|
| 8.05 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 303 |
|
| 8.06 | Фиксатор шпинделя | N000-024-471 | 185 |
|
| 8.07 | Шестерня D41хd12х10 Z38 | N000-024-472 | 558 |
|
| 8.08 | Кольцо стопорное D12 | N000-020-841 | - |
|
| 9 | Винт M5x16 | N000-018-546 | - |
|
| 10 | Фланец внешний D45хd30хd16 | N000-024-486 | 130 |
|
| 11 | Диск пильный D216хd30х2.6 24 т | N000-032-541 | - |
|
| 12 | Фланец внутренний D45хd30хd16 | N000-024-467 | 130 |
|
| 13 | Винт M8х20 (Левая резьба) Hex с шайбой | N000-024-379 | 404 |
|
| 14 | Винт M5x10 | N000-027-513 | - |
|
| 15 | Винт M5x12 | N000-027-460 | - |
|
| 17 | Винт M6х16 | N000-007-128 | - |
|
| 18 | Тяга | N000-032-542 | 1 617 |
|
| 19 | Винт M5х10 | N000-022-070 | - |
|
| 22 | Штифт стопорный | N000-032-543 | - |
|
| 23 | Кольцо стопорное D10 разжимное | N000-001-873 | 93 |
|
| 24 | Гайка M12 | N000-013-905 | - |
|
| 25 | Шайба D22xd12.2x1.5 | N000-013-903 | - |
|
| 26 | Шайба D22xd12.7x0.3 | N000-013-904 | - |
|
| 27 | Втулка | N000-032-544 | - |
|
| 29 | Вал поворотный | N000-032-545 | - |
|
| 30 | Втулка | N000-024-509 | - |
|
| 31 | Пружина кручения D34xd24xh43 | N000-024-508 | 309 |
|
| 32 | Шкала наклона | N000-032-546 | - |
|
| 33 | Мешок пылесборный | N000-024-461 | 505 |
|
