ЗУБР ЗПТ-255-1800 ЛМ2 пила торцовочная, d 255 х 30 мм, 1600 Вт
Пила с лазерной подсветкой линии реза применяется для точной распиловки деревянных заготовок толщиной до 70 мм. Пила ЗУБР - достойный выбор и отличный помощник в работе
Преимущества
- Увеличенная ширина пиления благодаря диску большого диаметра,
- Лазерная направляющая для точного пиления
- Автоматически закрывающийся защитный кожух защищает оператора от травм и повреждений
- Фиксирующийся в любом положении поворотный стол и удобная регулировка наклона облегчают установку угла пиления
- Специальный сплав обеспечивает легкость и прочность конструкции и, соответственно, точность пиления
- Эффективный пылеотвод способствует более чистой работе

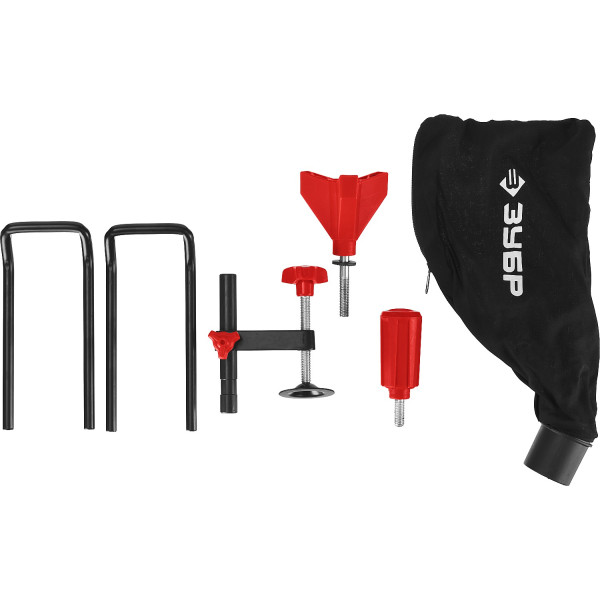

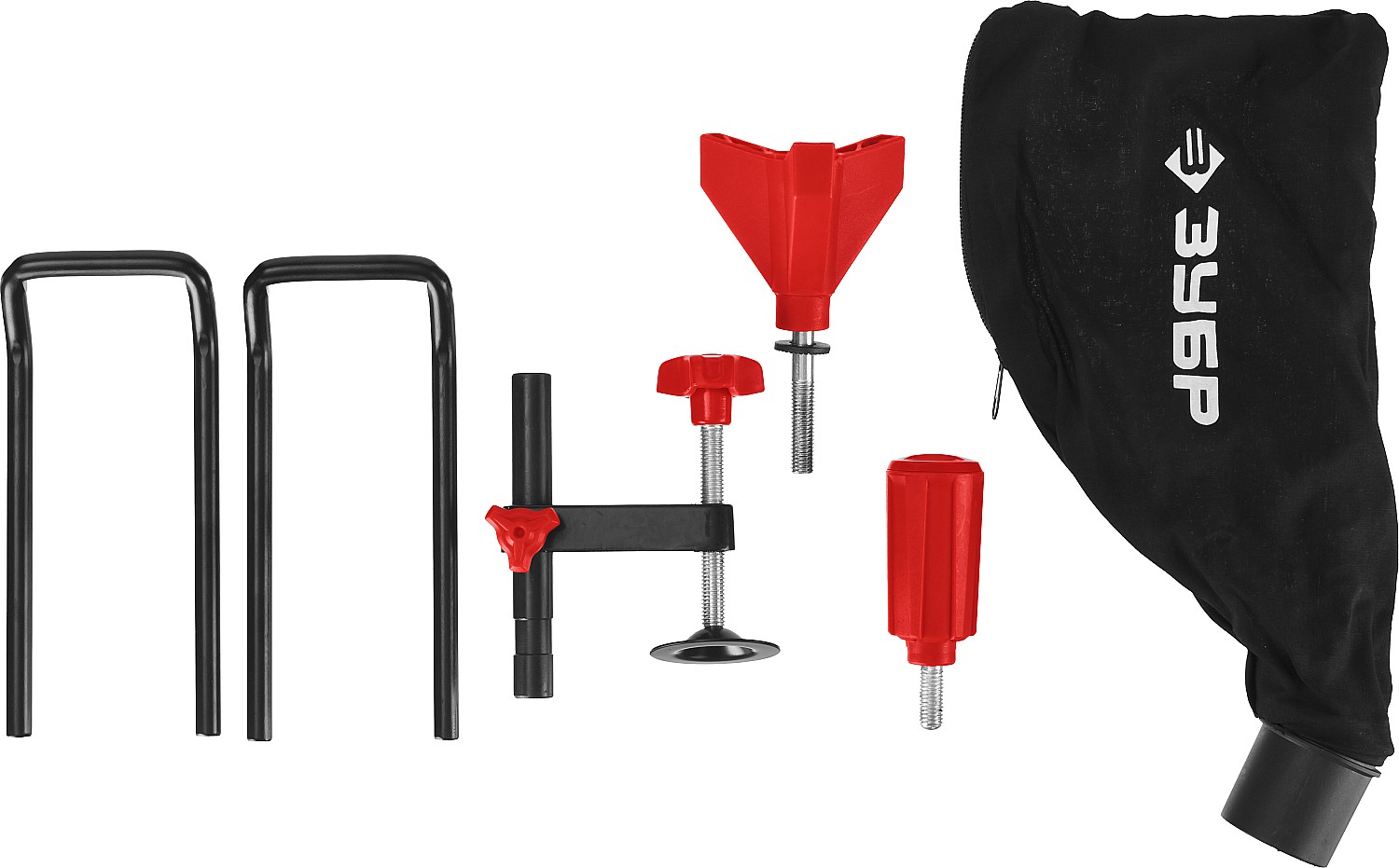

- Струбцина в комплекте для надежного удержания заготовки
- Удлинительные опоры стола предотвращают опрокидывание отпиленной заготовки, что повышает безопасность
Использование
Для прямого, косого, под наклоном и комбинированного пиления заготовок из древесины и ее производных (в том числе с пластиковыми покрытиями), а также тонкого алюминиевого профиля
| Габариты, см | 56x45x38 |
| Масса изделия, кг | 11 |
| Масса в упаковке, кг | 13 |
| Гарантия | 60 |
| Регулировка глубины реза | нет |
| Диаметр диска, мм | 255 |
| Мощность, Вт | 1600 |
| Напряжение, В/Гц | 220±10% /50 |
| Длина кабеля, м | 2 |
| Частота вращения, об/мин | 5000 |
| Макс. глубина пропила под углом 90°, мм | 75 |
| Макс. глубина пропила под углом 45°, мм | 40 |
| Посадочный диаметр диска, мм | 30 |
| Наклон головы, град | 0…45 |
| Макс. ширина пропила под углом 90°, мм | 140 |
| Макс. ширина пропила под углом 45°, мм | 95 |
| Регулировка стола влево/вправо, град | 47/47 |
| Сдвижная консоль | нет |
| Глубина пиления (настольная пила) | нет |
| Ременная передача | нет |
| Лазер | есть |
| Пылеудаление | есть |
| Количество зубьев, шт | 40 |
| Тип упаковки | коробка картонная |
ЗУБР ЗПТ-255-1800 ЛМ2 пила торцовочная, d 255 х 30 мм, 1600 Вт : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M5x35 | N000-013-824 | 101 |
|
| 3 | Саморез ST4.2x13 | N000-013-826 | - |
|
| 4 | Рукоятка верxняя часть | N000-024-538 | 444 |
|
| 5 | Шнур сетевой H05VV-F PVC 2х0.75мм2 2м | V000-006-358 | - |
|
| 6 | Воротник шнура | N000-024-458 | - |
|
| 7 | Клавиша | N000-024-539 | - |
|
| 8 | Микровыключатель MSB-1210-A/ MSB-1110-A/B 10(10)А 250В 5E4 | V000-003-338 | 303 |
|
| 9 | Пружина d1xd7x35 | N000-024-460 | 20 |
|
| 10 | Рукоятка нижняя часть | N000-024-540 | 444 |
|
| 11 | Клеммная колодка | N000-024-409 | - |
|
| 12 | Винт M5x14 | N000-020-810 | - |
|
| 13 | Прижим шнура | N000-024-456 | - |
|
| 14 | Гайка M5 | N000-020-828 | - |
|
| 15 | Винт M5x70 | N000-013-837 | - |
|
| 16 | Патрубок | N000-024-541 | - |
|
| 17 | Мешок пылесборный | N000-024-542 | - |
|
| 19 | Кронштейн | N000-024-464 | - |
|
| 20 | Шайба-гровер D4 | N000-013-842 | - |
|
| 21 | Винт M4x10 | N000-013-843 | - |
|
| 22 | Кронштейн | N000-024-543 | - |
|
| 23 | Пружина D10xh11 | N000-024-462 | 21 |
|
| 24 | Винт M6x40 | N000-013-846 | - |
|
| 25 | Вал | N000-024-544 | - |
|
| 26 | Втулка | N000-024-509 | - |
|
| 27 | Пружина кручения D35.5xd24.5xh41 | N000-024-545 | 329 |
|
| 28 | Этикетка | N000-024-546 | - |
|
| 29 | Фланец внутренний D52хd30хd16 | N000-024-547 | 179 |
|
| 30 | Шпиндель | N000-024-548 | 343 |
|
| 31 | Шпонка 4х20 | N000-024-549 | - |
|
| 32 | Крышка редуктора | N000-024-550 | 72 |
|
| 33 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 426 |
|
| 35 | Фиксатор шпинделя | N000-024-551 | - |
|
| 36 | Шестерня | N000-024-552 | 484 |
|
| 37 | Кольцо стопорное D14 | N000-013-868 | 101 |
|
| 38 | Винт-барашек | N000-024-553 | - |
|
| 40 | Корпус | N000-024-554 | 3 031 |
|
| 41 | Штифт | N000-024-555 | - |
|
| 42 | Кольцо стопорное D6 | N000-013-872 | - |
|
| 43 | Пружина D9xh25 | N000-024-424 | 20 |
|
| 44 | Мешок пылесборный | N000-024-556 | - |
|
| 46 | Хомут | N000-024-557 | - |
|
| 47 | Шайба D4 | N000-013-867 | - |
|
| 48 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202 |
|
| 49 | Ротор КДС L170 D54.5 | N000-024-558 | 2 354 |
|
| 50 | Втулка каучуковая | N000-024-559 | - |
|
| 51 | Защита статора | N000-024-560 | - |
|
| 52 | Штифт | N000-013-871 | - |
|
| 53 | Статор КДА | N000-024-561 | 1 326 |
|
| 54 | Крышка корпуса | N000-024-562 | - |
|
| 55 | Саморез ST4.2x9 | N000-013-874 | - |
|
| 56 | Щетка графитовая (пара) 7x10x20 | N000-024-563 | 340 |
|
| 57 | Пружина | N000-024-564 | 31 |
|
| 58 | Щеткодержатель | N000-024-565 | 93 |
|
| 59 | Шайба гровер D5 | N000-013-878 | - |
|
| 60 | Корпус двигателя | N000-024-566 | 484 |
|
| 61 | Воротник шнура | N000-024-459 | - |
|
| 63 | Этикетка | N000-024-568 | - |
|
| 64 | Крышка кожуха защитного | N000-024-569 | 110 |
|
| 65 | Шайба D5 | N000-020-867 | 101 |
|
| 66 | Колесо | N000-024-570 | - |
|
| 67 | Кожуx диска | N000-024-571 | 2 738 |
|
| 68 | Пружина кручения D54xd38 | N000-024-572 | 103 |
|
| 71 | Планка | N000-024-573 | - |
|
| 72 | Болт M6x12 | N000-013-891 | - |
|
| 73 | Винт M8х18 (Левая резьба) Hex с шайбой усиленный | N000-013-857 | 103 |
|
| 74 | Шайба D22xd8.3x2 | N000-013-893 | - |
|
| 75 | Фланец внешний D52хd30хd16 | N000-024-574 | 247 |
|
| 76 | Диск пильный | N000-024-575 | - |
|
| 78 | Шайба D12.7xD7.5x0.4 | N000-013-897 | - |
|
| 79 | Рычаг | N000-024-576 | - |
|
| 80 | Винт M6x15 | N000-013-899 | - |
|
| 81 | Болт M6х20 | N000-014-124 | - |
|
| 82 | Гайка M6 | N000-013-840 | 79 |
|
| 83 | Штифт | N000-024-577 | - |
|
| 84 | Шайба D22xd12.2x1.5 | N000-013-903 | - |
|
| 85 | Шайба D22xd12.7x0.3 | N000-013-904 | - |
|
| 86 | Гайка M12 | N000-013-905 | - |
|
| 87 | Штифт | N000-024-578 | - |
|
| 88 | Кольцо уплотнительное 8x1.5 | N000-024-579 | - |
|
| 89 | Ручка фиксатора | N000-024-580 | - |
|
| 90 | Держатель корпуса | N000-024-581 | 4 546 |
|
| 91 | Болт M10x85 | N000-013-910 | - |
|
| 92 | Ручка фиксации наклона диска | N000-024-582 | 194 |
|
| 93 | Шайба D22xd10.3x3 | N000-013-912 | - |
|
| 94 | Шкала | N000-024-583 | - |
|
| 95 | Шкала | N000-024-584 | - |
|
| 96 | Винт M8x16 | N000-013-915 | - |
|
| 98 | Стол поворотный | N000-024-585 | 3 031 |
|
| 99 | Пластина | N000-024-586 | - |
|
| 100 | Винт M5x10 | N000-013-855 | - |
|
| 101 | Рычаг | N000-024-587 | - |
|
| 102 | Шайба гровер D6 | N000-013-921 | - |
|
| 103 | Винт M6x10 | N000-013-865 | - |
|
| 104 | Накладка пружины | N000-024-588 | 21 |
|
| 105 | Ключ имбусовый | N000-024-525 | - |
|
| 106 | Фиксатор ключа | N000-024-524 | - |
|
| 107 | Станина | N000-024-589 | - |
|
| 108 | Гайка M8 | N000-013-916 | 101 |
|
| 109 | Шкала | N000-024-590 | - |
|
| 110 | Упор фронтальный | N000-024-591 | 661 |
|
| 111 | Винт M6x12 | N000-013-930 | - |
|
| 112 | Шайба D8 | N000-020-872 | 101 |
|
| 113 | Шайба гровер D8 | N000-013-932 | 44 |
|
| 114 | Винт M8x30 | N000-013-933 | - |
|
| 115 | Крышка | N000-024-592 | - |
|
| 116 | Ручка поворотного стола | N000-024-593 | - |
|
| 117 | Винт M10x40 | N000-013-936 | - |
|
| 118 | Указатель | N000-024-594 | - |
|
| 119 | Винт M8x20 | N000-013-938 | 34 |
|
| 120 | Вставка стола | N000-024-595 | 202 |
|
| 122 | Штифт | N000-024-596 | - |
|
| 123 | Гайка-барашек | N000-024-597 | - |
|
| 124 | Шайба прижимная | N000-024-598 | 60 |
|
| 125 | Рычаг струбцины | N000-024-599 | - |
|
| 126 | Упор выдвижной | N000-024-600 | - |
|
| 127 | Винт барашек | N000-024-601 | - |
|
| 128 | Трансформатор с выпрямителем 220VAC/3VDC | V000-007-047 | 436 |
|
| 129 | Конденсатор MEX GPF 0.22uF Kx2 ~275V | V000-007-555 | 303 |
|
| 130 | Выключатель | V000-003-340 | 110 |
|
| 131 | Лазер D9 | N000-024-537 | 412 |
|
| 132 | Винт M4х8 | N000-020-789 | - |
|
| 133 | Держатель лазера | N000-024-602 | - |
|
| 4.C | Ручка в сборе (верхняя и нижняя часть EV4.10) | N000-024-538-C | 485 |
|
