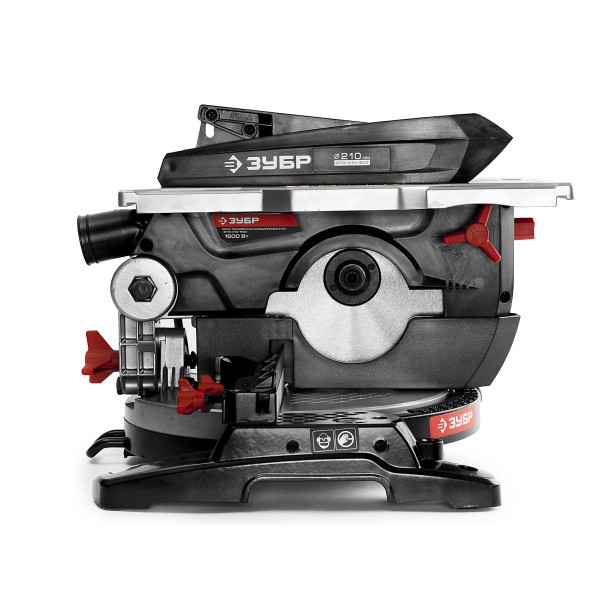

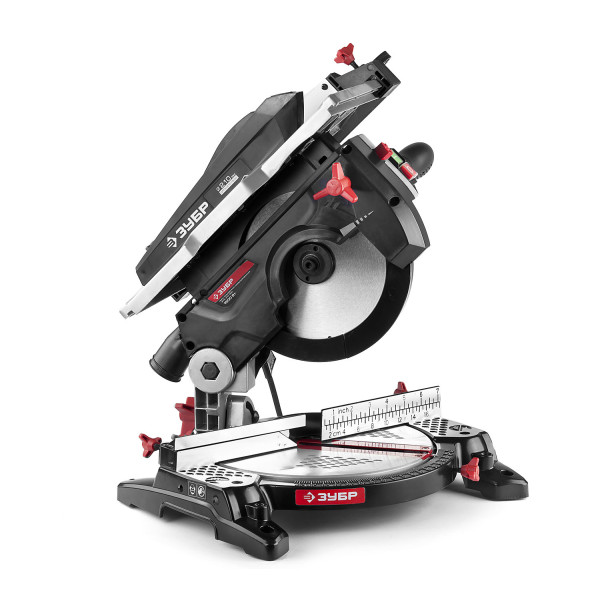

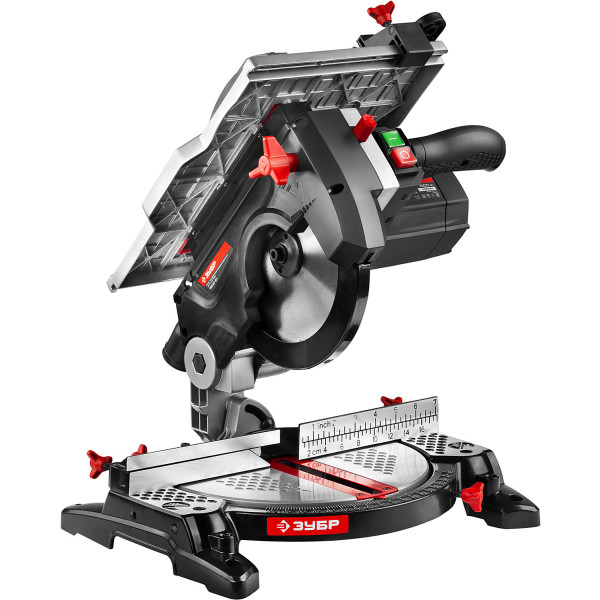

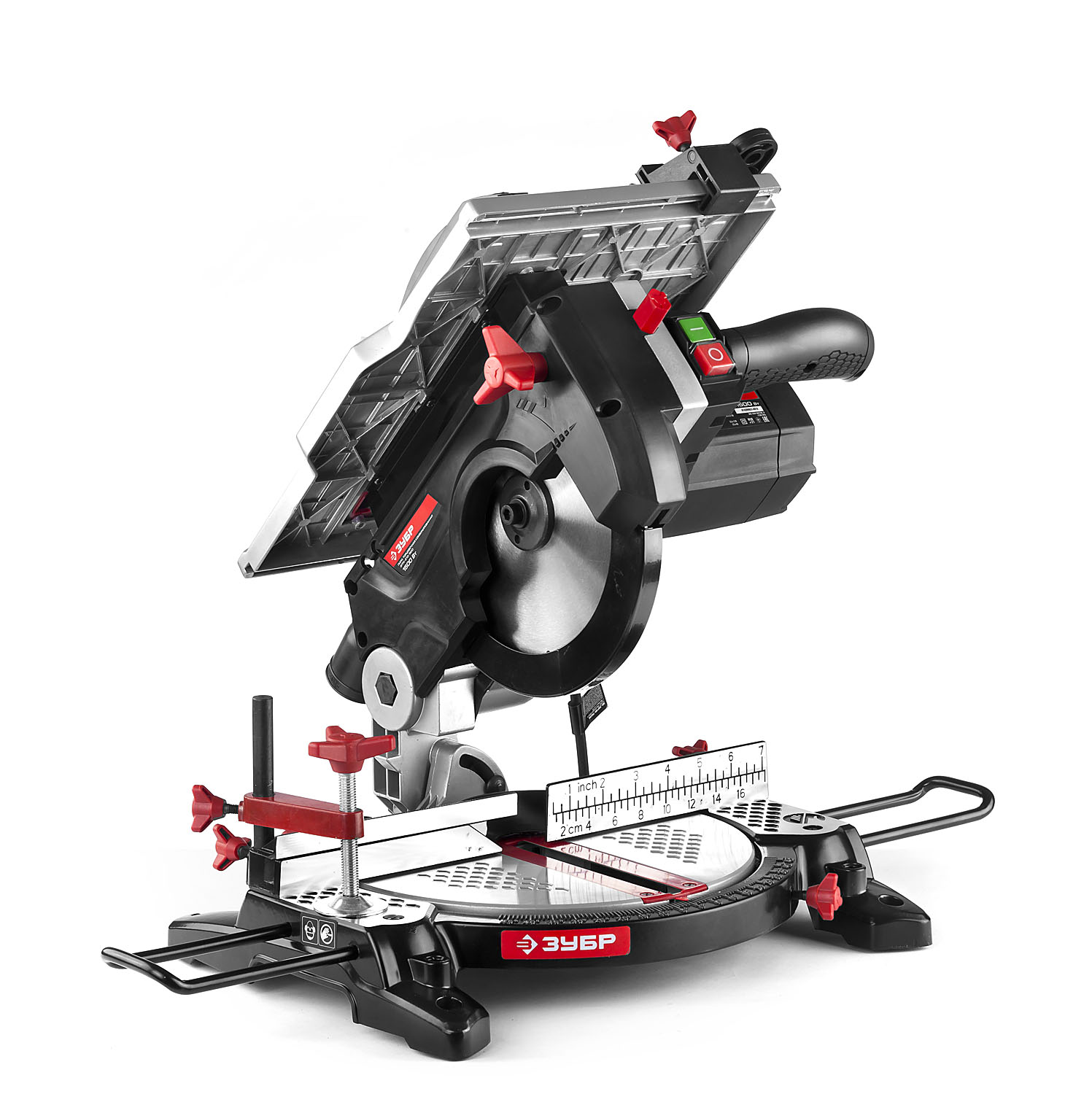

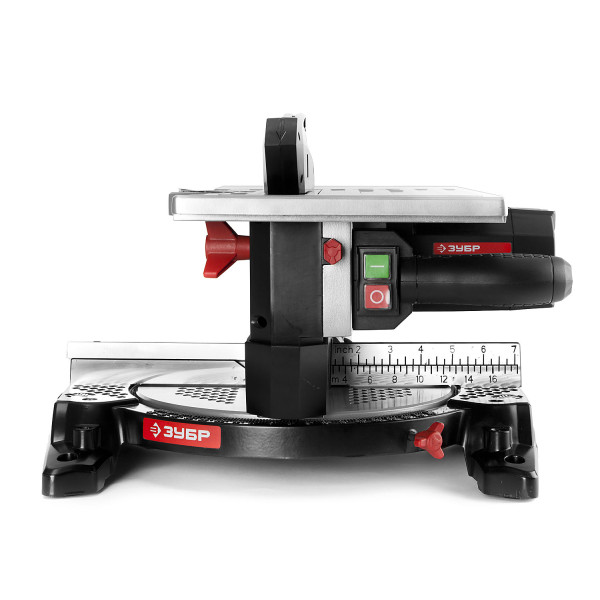

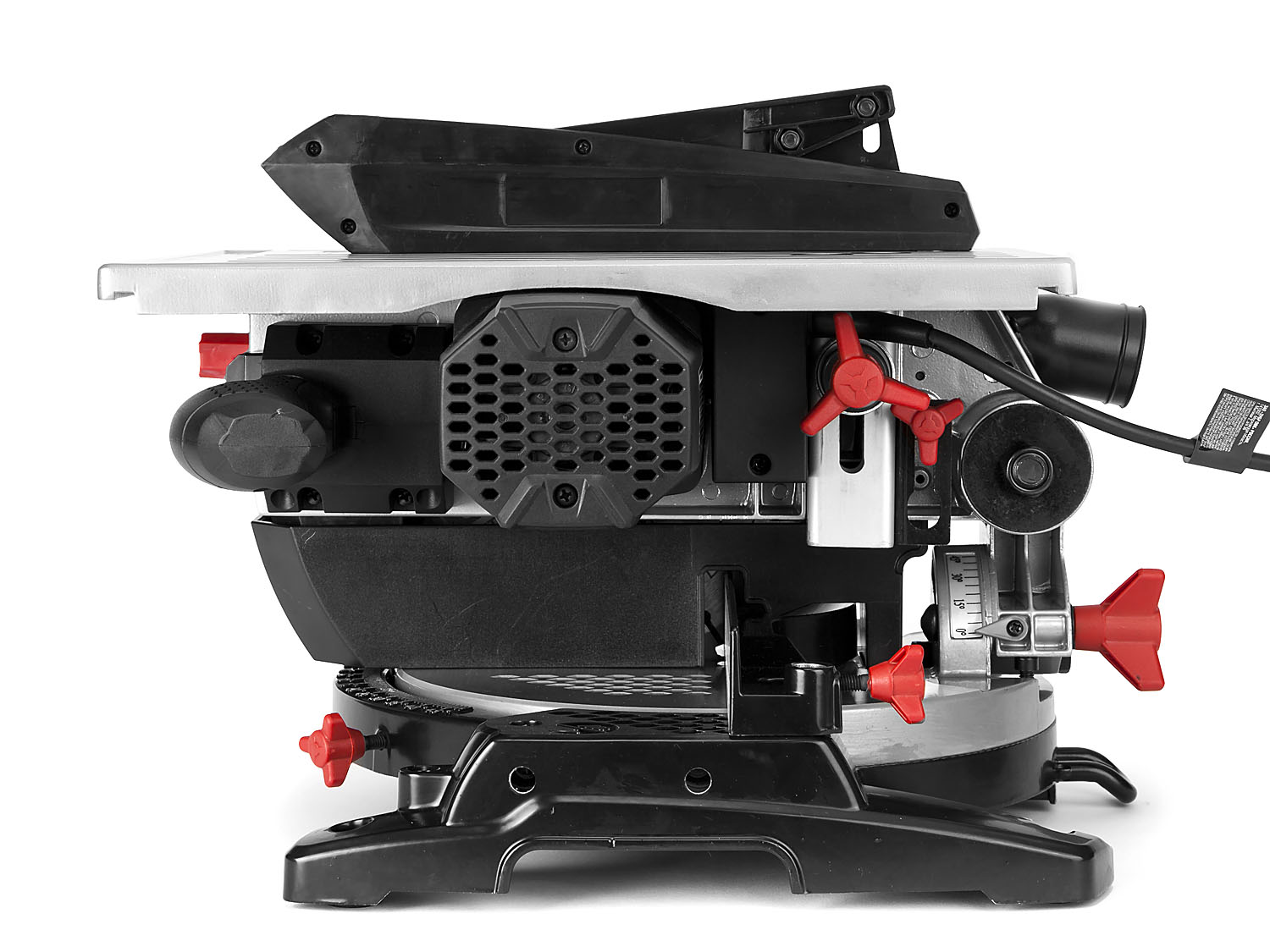

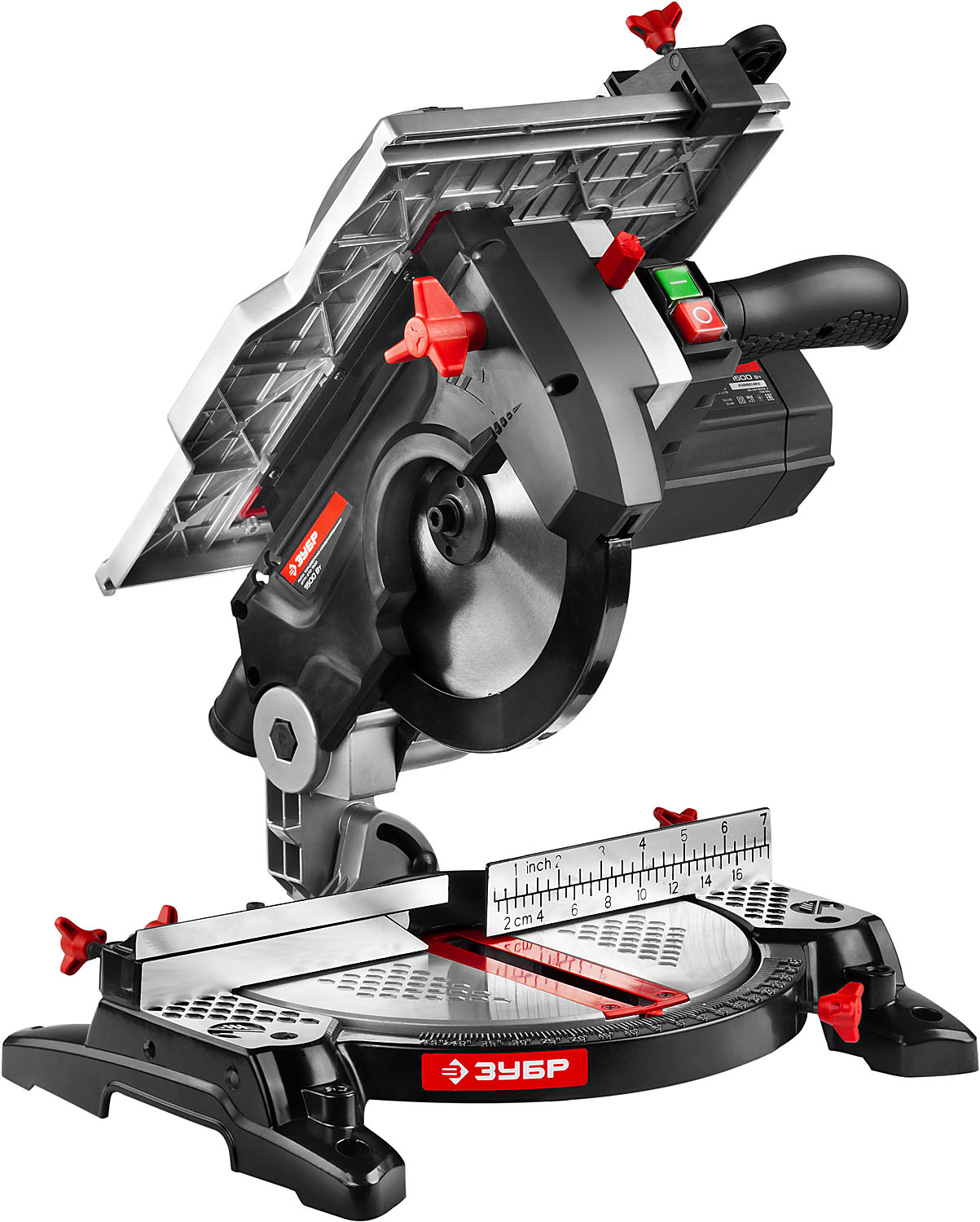

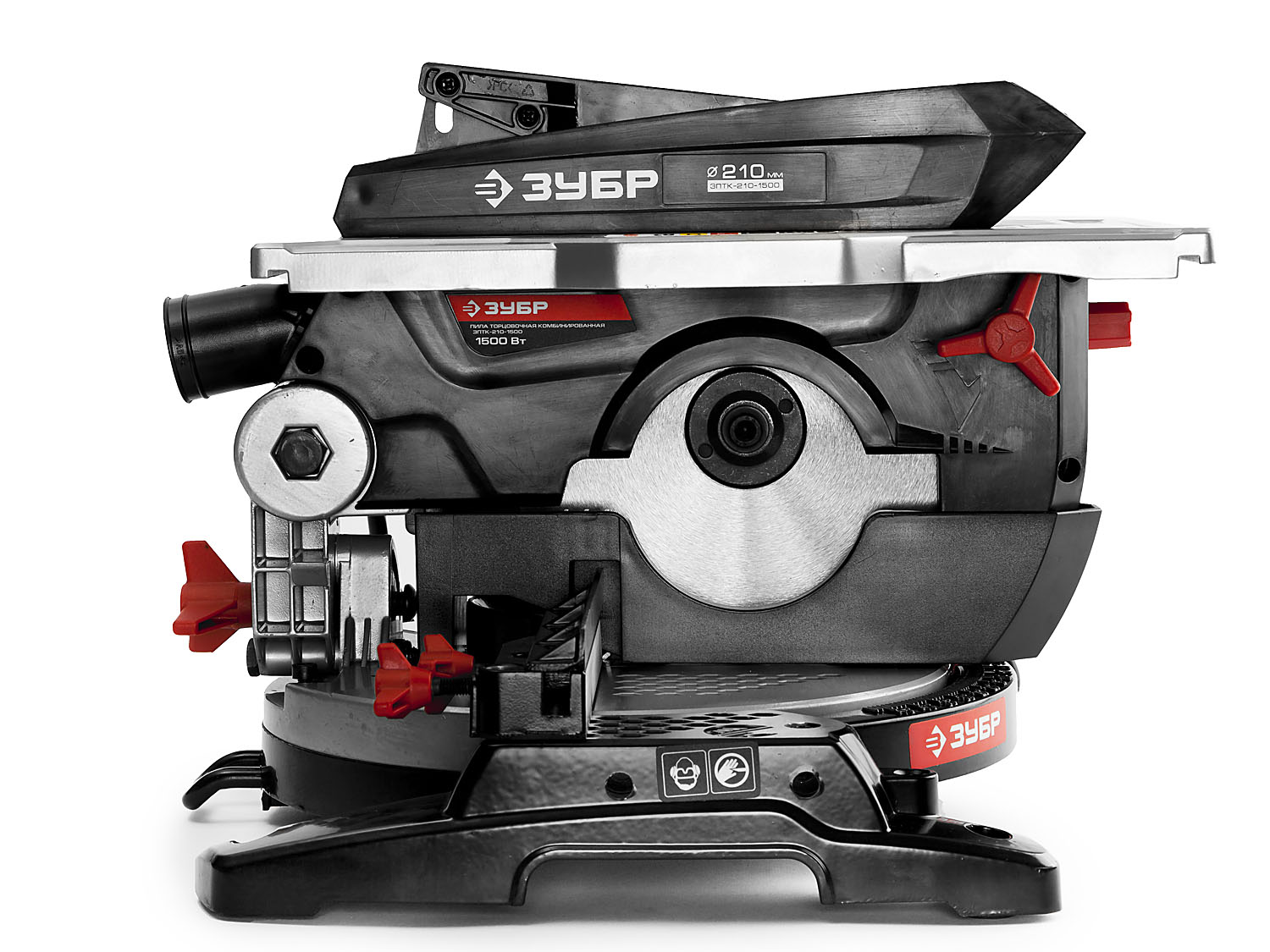

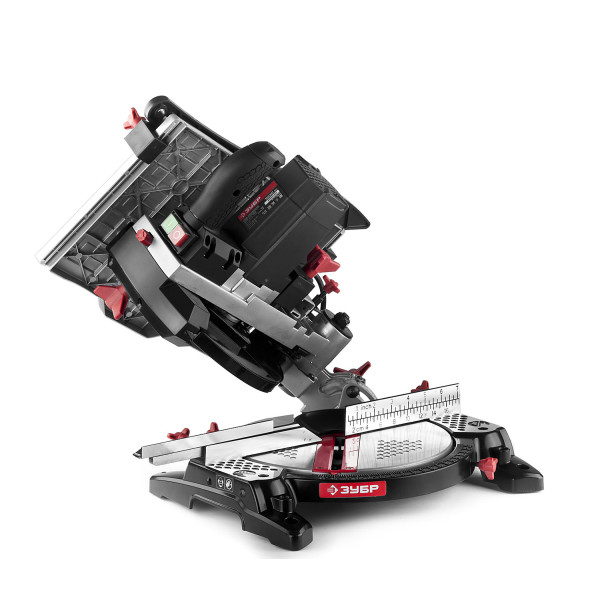

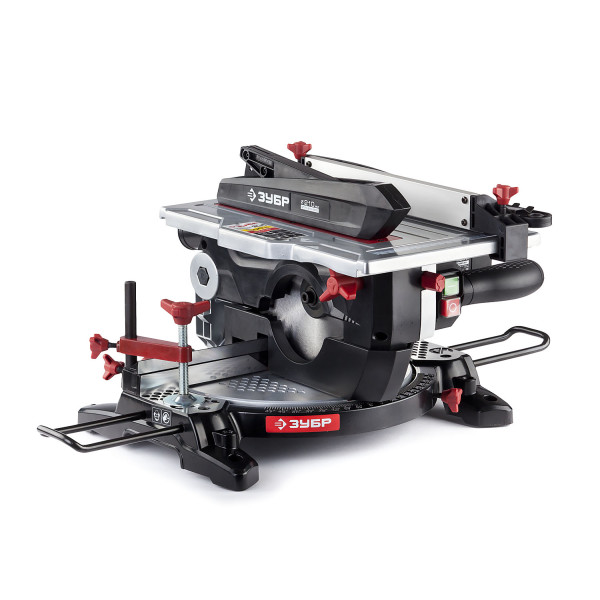

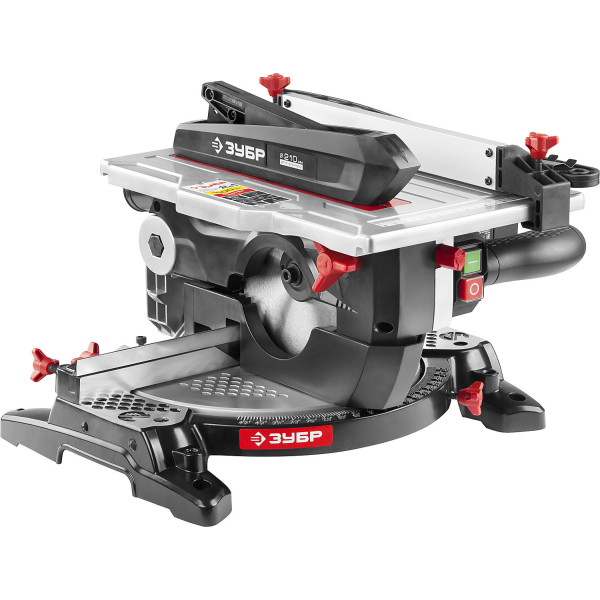

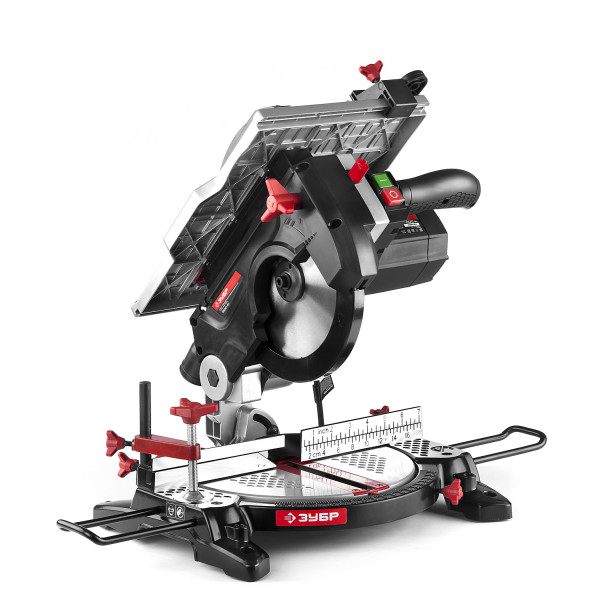

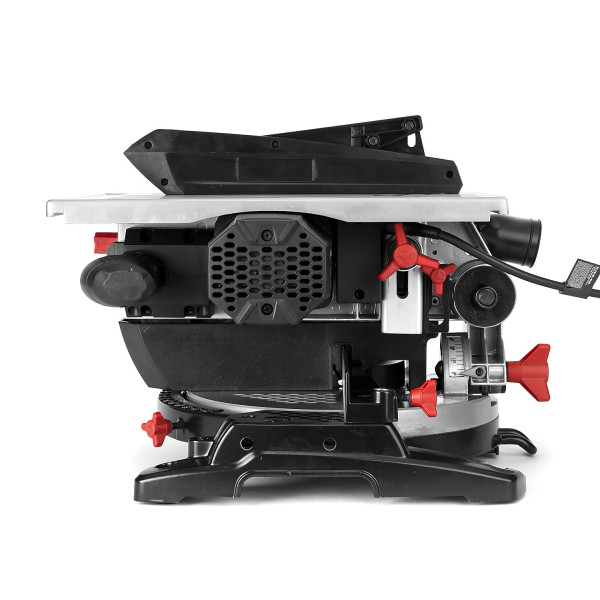

ЗУБР ЗПТК-210-1500 пила торцовочная комбинированная, d 210 х 30 мм, 1500 Вт
Комбинированная пила ЗПТК-210-1500 2в1 совмещает в себе две пилы (настольную и торцовочную) с сохранением преимуществ обеих. Из одного типа в другой изделие переводится буквально в два действия - так же просто, как и работа с ним. Различные режимы пиления, точность пропила, защитные блокировки и качество изготовления - то, что нужно для отличного результата.
Преимущества
- - Компактная комбинированная (торцовочная/настольная) пила для всех видов продольного и поперечного пиления: прямого, косого, под наклоном и комбинированного,
- - Уникальная функциональность благодаря легкой трансформации пилы из одного типа в другой,
- - Полный набор всех функций и защит для каждого типа пилы:
- Торцовочная пила
- - защитные блокировки кожуха и выключателя
- - поворотный стол и регулиров
- Полный набор всех функций и защит для каждого типа пилы
- Легконастраиваемый направляющий упор помогает пилить более быстро, точно и аккуратно
- Специальный сплав обеспечивает легкость и прочность конструкции и, соответственно, точность пиления
- Простота эксплуатации и универсальность использования гарантируют отличный результат при любых работах
- Блокировка шпинделя для легкой замены диска

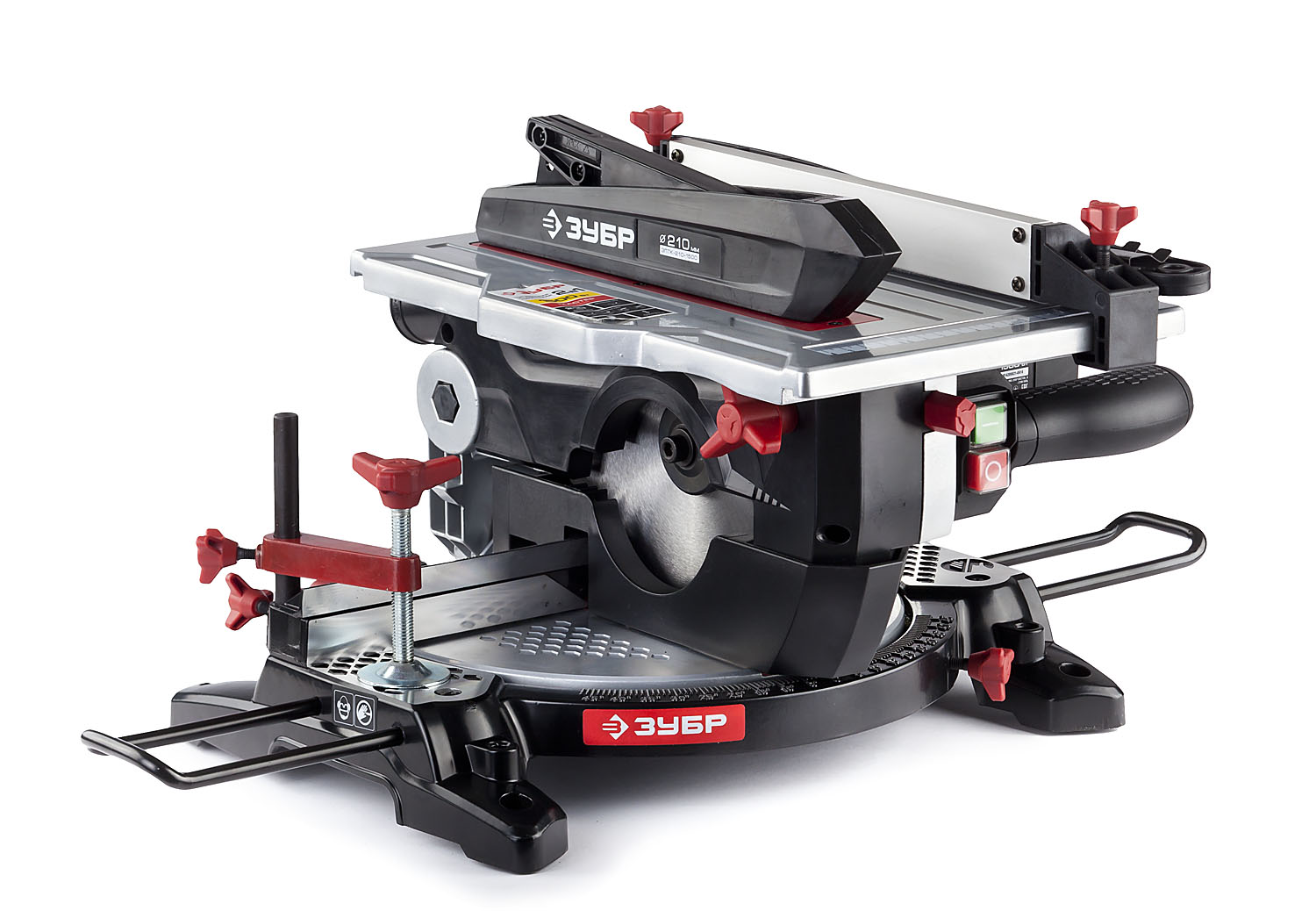

- Удобная струбцина для фиксации заготовки для лучшего результата
- Возможность легкой переноски и жесткого крепления к опорной поверхности позволяет организовать работу в любом месте в соответствии с потребностями
Использование
Для прямого, косого, под наклоном и комбинированного пиления заготовок из тонкого алюминиевого профиля (при установке соответствующего диска), древесины и ее производных (в том числе и с пластиковыми покрытиями) в режимах настольной и торцовочной пилы
Габариты, см | 42x40x31.5 |
Масса изделия, кг | 9 |
Масса в упаковке, кг | 11 |
Гарантия | 60 |
Регулировка глубины реза | нет |
Диаметр диска, мм | 210 |
Мощность, Вт | 1500 |
Напряжение, В/Гц | 220±10% /50 |
Длина кабеля, м | 2 |
Частота вращения, об/мин | 4500 |
Макс. глубина пропила под углом 90°, мм | 55 |
Макс. глубина пропила под углом 45°, мм | 35 |
Посадочный диаметр диска, мм | 30 |
Наклон головы, град | 0…45 |
Макс. ширина пропила под углом 90°, мм | 120 |
Макс. ширина пропила под углом 45°, мм | 65 |
Регулировка стола влево/вправо, град | 45/45 |
Сдвижная консоль | нет |
Ременная передача | нет |
Лазер | нет |
Пылеудаление | есть |
Глубина пиления (настольная пила), мм | 30 |
Количество зубьев, шт | 36 |
Тип упаковки | коробка картонная |
ЗУБР ЗПТК-210-1500 пила торцовочная комбинированная, d 210 х 30 мм, 1500 Вт : схема сборки и запчасти
№ | Наименование | Артикул | Цена | |
---|---|---|---|---|
1 | Саморез ST4x16 | N000-018-354 | - |
|
2 | Крышка корпуса статора | N000-018-355 | 248 |
|
3 | Щетка графитовая (пара) 6.5х11х13 | N000-018-356 | 251 |
|
4 | Гильза щеткодержателя (пара) | N000-018-357 | 74 |
|
6 | Корпус двигателя | N000-018-359 | 574 |
|
7 | Саморез ST4x45 | N000-018-360 | - |
|
8 | Саморез ST4x50 | N000-018-361 | - |
|
9 | Статор КДС | N000-018-362 | 2 287 |
|
10 | Саморез ST4x60 | N000-018-363 | - |
|
11 | Защита статора | N000-018-364 | 83 |
|
13 | Ротор КДС | N000-018-365 | 2 303 |
|
14 | Подшипник шариковый 6200-2RS (30x10x9) n/n | U009-620-0RS | 265 |
|
15 | Штифт резиновый | N000-018-366 | - |
|
16 | Гайка M12 (автогровер) | N000-018-367 | - |
|
17 | Шайба | N000-018-368 | - |
|
18 | Ручка | N000-018-369 | - |
|
19 | Промщит | N000-018-370 | 6 062 |
|
20 | Стопор | N000-018-371 | - |
|
21 | Винт | N000-018-372 | - |
|
22 | Пружина | N000-018-373 | - |
|
23 | Кольцо уплотнительное D10xd1.9 | N000-018-374 | - |
|
24 | Вал | N000-018-375 | - |
|
25 | Рычаг зажимной | N000-018-376 | - |
|
26 | Прижим шнура | N000-018-377 | - |
|
27 | Винт | N000-018-378 | - |
|
28 | Подшипник игольчатый HK0910 (13х9х10) | U010-091-013 | 313 |
|
29 | Кольцо стопорное D12 | N000-018-379 | - |
|
30 | Шестерня | N000-018-380 | 459 |
|
31 | Шпонка 4x4x10 | N000-018-381 | 18 |
|
32 | Шпиндель | N000-018-382 | 304 |
|
33 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 426 |
|
34 | Крышка корпуса редуктора | N000-018-383 | - |
|
35 | Винт M4x12 | N000-018-384 | - |
|
36 | Нож расклинивающий | N000-018-385 | - |
|
37 | Пластина прижимная | N000-018-386 | - |
|
38 | Винт M5x14 | N000-018-387 | - |
|
39 | Накладка ручки | N000-018-388 | - |
|
40 | Ручка выдвижная | N000-018-389 | - |
|
41 | Винт | N000-018-390 | 94 |
|
42 | Пружина | N000-018-391 | - |
|
43 | Соединение | N000-018-392 | - |
|
44 | Кольцо D5 | N000-018-393 | 94 |
|
45 | Заклёпка | N000-018-394 | 94 |
|
46 | Щит заклёпки | N000-018-395 | 94 |
|
47 | Кожух диска подвижный | N000-018-396 | 1 414 |
|
48 | Тяга | N000-018-397 | 8 010 |
|
49 | Болт | N000-018-398 | - |
|
50 | Тяга | N000-018-399 | 8 010 |
|
51 | Болт | N000-018-400 | 94 |
|
52 | Пластина | N000-018-401 | 101 |
|
53 | Фиксатор кожуха | N000-018-402 | - |
|
54 | Заклёпка | N000-018-403 | - |
|
55 | Кожух диска подвижный | N000-018-404 | 1 414 |
|
56 | Кольцо фиксирующее | N000-018-405 | - |
|
57 | Винт M4x8 | N000-018-406 | - |
|
58 | Фланец внутренний D46хd30хd14.5 | N000-018-407 | 194 |
|
59 | Диск пильный | N000-018-408 | - |
|
60 | Фланец внешний D46хd30хd14.5 | N000-018-409 | 138 |
|
61 | Шайба | N000-018-410 | - |
|
62 | Винт M8х18 (Левая резьба) Hex | N000-018-411 | 203 |
|
63 | Винт | N000-018-412 | - |
|
64 | Винт M5x14 | N000-018-413 | - |
|
65 | Рамка диска | N000-018-414 | 1 617 |
|
66 | Гайка-барашек | N000-018-415 | - |
|
67 | Саморез M4x45 | N000-018-416 | - |
|
68 | Крышка | N000-018-417 | - |
|
69 | Конденсатор 0.22uF | N000-018-418 | - |
|
70 | Колодка контактная | N000-018-419 | - |
|
71 | Воротник шнура | N000-018-420 | - |
|
72 | Саморез M4x20 | N000-018-421 | - |
|
73 | Проводка | N000-018-422 | - |
|
74 | Кабель сетевой | N000-018-423 | - |
|
75 | Коробка распределительная | N000-018-424 | - |
|
76 | Шайба | N000-018-425 | - |
|
77 | Гайка M8 (автогровер) | N000-018-426 | - |
|
78 | Шайба | N000-018-427 | - |
|
79 | Винт M4x8 | N000-018-428 | - |
|
80 | Заслонка | N000-018-429 | - |
|
81 | Полоз | N000-018-430 | - |
|
82 | Накладка пильного стола | N000-018-431 | - |
|
83 | Наклейка | N000-018-432 | - |
|
84 | Толкатель | N000-018-433 | - |
|
85 | Стол пильный | N000-018-434 | 9 978 |
|
86 | Саморез ST5.5x20 | N000-018-435 | - |
|
87 | Винт M4x10 | N000-018-436 | - |
|
88 | Крылья столешницы | N000-018-437 | - |
|
89 | Винт ST4x8 | N000-018-438 | - |
|
90 | Кронштейн левый | N000-018-439 | - |
|
91 | Кронштейн правый | N000-018-440 | - |
|
92 | Упор параллельный | N000-018-441 | 1 617 |
|
93 | Винт-барашек | N000-018-442 | - |
|
94 | Саморез ST3x16 | N000-018-443 | - |
|
95 | Кожух диска правая часть | N000-018-444 | 217 |
|
96 | Кронштейн кожуха | N000-018-445 | 808 |
|
97 | Гайка | N000-018-446 | - |
|
98 | Кожух диска левая часть | N000-018-447 | 247 |
|
99 | Выключатель электромагнитный DKLD DZ-04-2 220В 10А | V000-003-276 | 952 |
|
100 | Саморез M5x25 | N000-018-448 | - |
|
101 | Крышка декоративная | N000-018-449 | - |
|
102 | Рукоятка верхняя часть | N000-018-450 | 377 |
|
103 | Рукоятка нижняя часть | N000-018-451 | 377 |
|
104 | Пружина кручения D42.5xd31.5xh45 | N000-018-452 | 203 |
|
105 | Указатель | N000-018-453 | - |
|
106 | Болт | N000-018-454 | - |
|
107 | Штифт | N000-018-455 | - |
|
108 | Кронштейн наклона | N000-018-456 | 1 317 |
|
109 | Ось | N000-018-457 | - |
|
110 | Наклейка | N000-018-458 | - |
|
111 | Гайка M6 | N000-018-459 | - |
|
112 | Винт M6X18 | N000-018-460 | - |
|
113 | Болт M8X35 | N000-018-461 | - |
|
114 | Шайба D8 | N000-018-462 | - |
|
115 | Шайба пружинная D8 | N000-018-463 | - |
|
116 | Щиток | N000-018-464 | - |
|
117 | Указатель | N000-018-465 | - |
|
118 | Стол поворотный | N000-018-466 | 2 944 |
|
119 | Накладка поворотного стола | N000-018-467 | 404 |
|
120 | Кожух диска | N000-018-468 | 406 |
|
121 | Винт-барашек | N000-018-469 | - |
|
122 | Винт M6x16 | N000-018-470 | - |
|
123 | Винт M6x14 | N000-018-471 | - |
|
124 | Упор съёмный | N000-018-472 | - |
|
125 | Упор фронтальный | N000-018-473 | 1 515 |
|
126 | Опора выдвижная | N000-018-474 | - |
|
127 | Опора резиновая | N000-018-475 | - |
|
128 | Винт M5x8 | N000-018-476 | - |
|
129 | Станина | N000-018-477 | 2 551 |
|
130 | Шарик стальной D8 | N000-018-478 | - |
|
131 | Пружина | N000-018-479 | - |
|
132 | Винт M10x10 | N000-018-480 | - |
|
133 | Опора задняя | N000-018-481 | - |
|
134 | Стержень струбцины | N000-018-482 | - |
|
135 | Винт струбцины | N000-018-483 | - |
|
136 | Рычаг струбцины | N000-018-484 | - |
|
137 | Пятак прижимной | N000-018-485 | - |
|
138 | Кольцо стопорное | N000-018-486 | - |
|
5.C | Корпус щеткодержателя с гильзой в сборе (пара) | N000-018-358 | 112 |
|
9.C | Двигатель КД в сборе | V000-001-720 | - |
|
