ЗУБР ЗПТ-305-1800 ПЛ пила торцовочная с протяжкой, d 305 х 30 мм, 1800 Вт
Мощная и функциональная пила с лёгкостью распиливает древесину, пластик и тонкостенный алюминий (при установке соответствующих дисков). Подвижная голова позволяет разрезать габаритные заготовки шириной до 340 мм Пила ЗУБР - достойный выбор и отличный помощник в работе
Преимущества
- Возможность наклона в обе стороны позволяет уменьшить количество вспомогательных операций при работе
- Лазерная направляющая для точного пиления
- Блокировка шпинделя для простой замены диска
- Автоматически закрывающийся защитный кожух защищает оператора от травм и повреждений

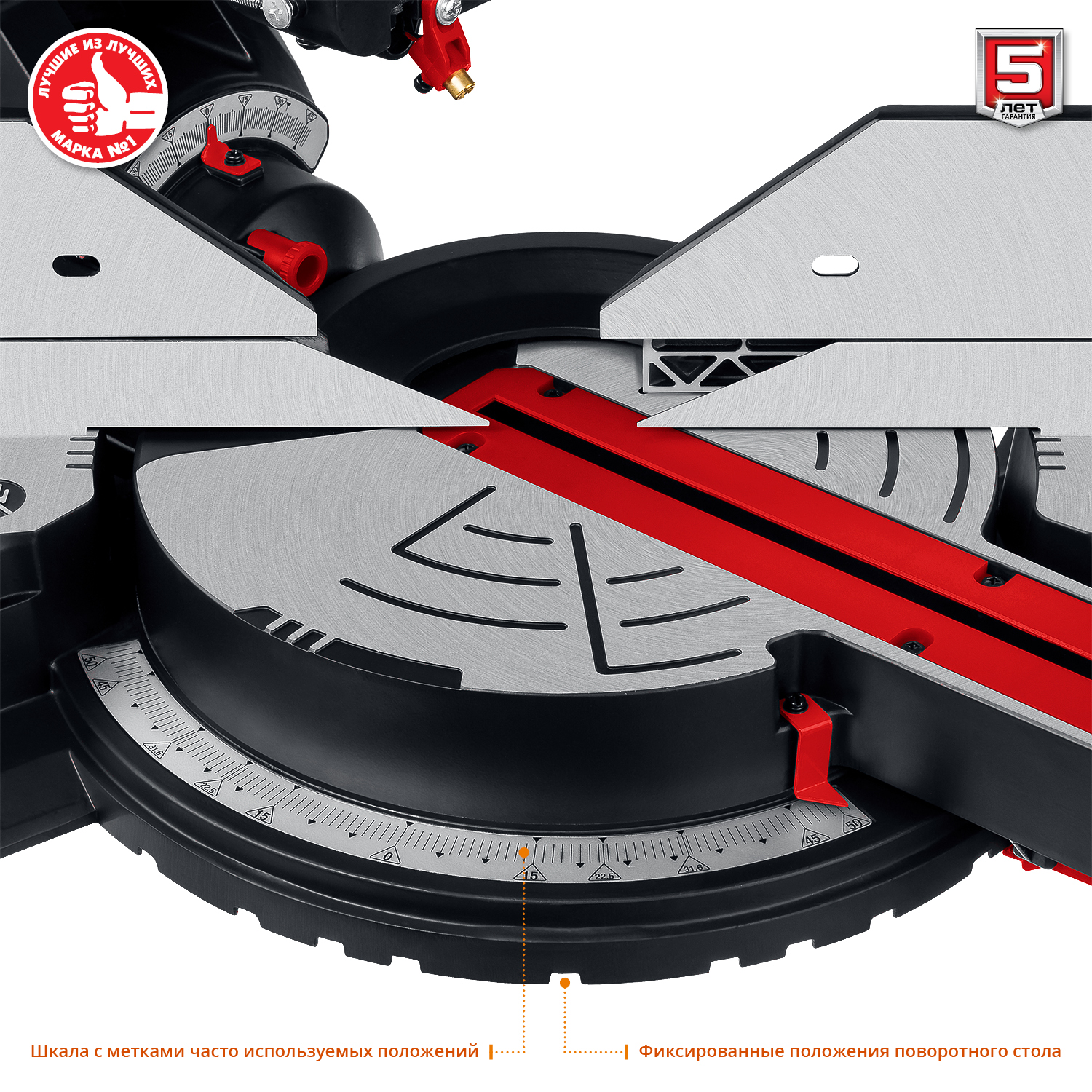

- Фиксирующийся в любом положении поворотный стол и удобная регулировка наклона облегчают установку угла пиления
- Специальный сплав обеспечивает легкость и прочность конструкции и, соответственно, точность пиления
- Эффективный пылеотвод способствует более чистой работе
- Струбцина в комплекте для надежного удержания заготовки
- Удлинительные опоры стола предотвращают опрокидывание отпиленной заготовки, что повышает безопасность
Использование
Для прямого, косого, под наклоном и комбинированного пиления заготовок из древесины и ее производных (в том числе с пластиковыми покрытиями), а также тонкого алюминиевого профиля
| Габариты, см | 98x57x37.5 |
| Масса изделия, кг | 19 |
| Масса в упаковке, кг | 22 |
| Гарантия | 60 |
| Регулировка глубины реза | есть |
| Диаметр диска, мм | 305 |
| Мощность, Вт | 1800 |
| Напряжение, В/Гц | 220±10% /50 |
| Длина кабеля, м | 2 |
| Частота вращения, об/мин | 5000 |
| Макс. глубина пропила под углом 90°, мм | 105 |
| Макс. глубина пропила под углом 45°, мм | 60 |
| Посадочный диаметр диска, мм | 30 |
| Наклон головы, град | -45…45 |
| Макс. ширина пропила под углом 90°, мм | 340 |
| Макс. ширина пропила под углом 45°, мм | 235 |
| Регулировка стола влево/вправо, град | 50/50 |
| Сдвижная консоль | есть |
| Глубина пиления (настольная пила) | нет |
| Ременная передача | нет |
| Лазер | есть |
| Пылеудаление | есть |
| Количество зубьев, шт | 48 |
| Тип упаковки | коробка картонная |
ЗУБР ЗПТ-305-1800 ПЛ пила торцовочная с протяжкой, d 305 х 30 мм, 1800 Вт : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M5x35 | N000-027-276 | - |
|
| 2 | Саморез ST4.2x13 | N000-013-826 | - |
|
| 3 | Шайба D5 | N000-025-166 | - |
|
| 4 | Ручка верхняя часть | N000-029-267 | - |
|
| 5 | Микровыключатель MSB-1210-A/ MSB-1110-A/B 10(10)А 250В 5E4 | V000-003-338 | 303 |
|
| 5 | Микровыключатель 10(10)А 250В 5E4 | V000-000-970 | 260 |
|
| 6 | Пружина переключателя | N000-029-268 | - |
|
| 7 | Выключатель курковый | N000-029-269 | - |
|
| 8 | Шнур сетевой ZUBR, H05VV-F, PVC, 2x1.0mm2, 2m | V000-006-357 | 606 |
|
| 9 | Воротник шнура | N000-029-270 | - |
|
| 10 | Пластина прижимная | N000-029-271 | - |
|
| 11 | Колодка клеммная | N000-029-272 | - |
|
| 12 | Ручка нижняя часть | N000-029-273 | - |
|
| 14 | Винт M5x20 | N000-022-391 | - |
|
| 15 | Шайба гровера D5 | N000-016-635 | - |
|
| 16 | Кронштейн | N000-029-274 | 3 031 |
|
| 17 | Корпус двигателя с неподвижным кожухом | N000-029-275 | 4 661 |
|
| 18 | Ручка для переноски | N000-029-276 | - |
|
| 19 | Зажим шнура | N000-029-277 | - |
|
| 20 | Держатель ключа имбусового | N000-029-278 | - |
|
| 21 | Вставка вентиляционная | N000-029-279 | 2 800 |
|
| 22 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202 |
|
| 23 | Ротор КДС | N000-029-280 | 3 199 |
|
| 25 | Втулка подшипника 608 резиновая | N000-029-281 | 42 |
|
| 26 | Саморез ST4.8x60 | N000-018-010 | - |
|
| 27 | Статор КДА | N000-029-282 | 2 158 |
|
| 29 | Крышка щеткодержателя D20х8.5 | N000-029-283 | 23 |
|
| 30 | Щетка графитовая (пара) 19х7х16.9 | N000-029-284 | 447 |
|
| 31 | Щеткодержатель | N000-029-285 | 260 |
|
| 32 | Корпус двигателя | N000-029-286 | 570 |
|
| 33 | Винт M6x10 | N000-013-922 | - |
|
| 34 | Винт M5x30 | N000-022-360 | 115 |
|
| 35 | Крышка корпуса двигателя | N000-029-287 | - |
|
| 37 | Ось | N000-029-288 | - |
|
| 38 | Втулка пружины | N000-029-289 | - |
|
| 39 | Пружина кручения D42xd27xh38 | N000-029-290 | 692 |
|
| 40 | Гайка с накаткой М6 | N000-029-291 | - |
|
| 41 | Винт M6х50 ограничитель глубины пропила | N000-029-292 | - |
|
| 42 | Винт M6x22 | N000-018-774 | - |
|
| 43 | Гайка М6 | N000-027-549 | - |
|
| 44 | Болт M6х30 | N000-014-097 | - |
|
| 45 | Шайба D4 | N000-025-089 | - |
|
| 46 | Винт M4x10 | N000-018-626 | - |
|
| 47 | Штифт стопорный | N000-029-293 | - |
|
| 48 | Пружина | N000-029-294 | - |
|
| 49 | Кольцо стопорное D6 | N000-029-295 | - |
|
| 50 | Кожух защитный задняя часть | N000-029-296 | - |
|
| 52 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303 |
|
| 53 | Кольцо стопорное разжимное D15 | N000-029-297 | 12 |
|
| 54 | Шестерня D54 Z34 | N000-029-298 | 946 |
|
| 55 | Шпиндель | N000-029-299 | 321 |
|
| 56 | Шпонка 4х4х12 | N000-029-300 | 101 |
|
| 57 | Винт M5x10 | N000-018-815 | - |
|
| 58 | Крышка редуктора | N000-029-301 | 124 |
|
| 59 | Винт M5x16 | N000-018-546 | - |
|
| 60 | Фланец внутренний D54хd30хd15.5 | N000-029-302 | 168 |
|
| 61 | Диск пильный | N000-029-303 | - |
|
| 62 | Фланец внешний D54хd30хd15.5 | N000-029-304 | 168 |
|
| 63 | Болт M8х16 (Левая резьба) Hex | N000-029-305 | - |
|
| 64 | Болт M6x16 | N000-009-932 | - |
|
| 65 | Шайба зубчатая D5 | N000-026-881 | - |
|
| 66 | Шайба кожуха упорная | N000-029-306 | - |
|
| 67 | Опора кожуха | N000-029-307 | - |
|
| 70 | Пружина торсионная D49xh14 | N000-029-308 | 37 |
|
| 71 | Кожух подвижный защитный в сборе | N000-029-309 | 6 817 |
|
| 72 | Шайба D6 | N000-025-179 | - |
|
| 74 | Вставка стола | N000-029-313 | 136 |
|
| 75 | Шайба гровера D4 | N000-016-639 | - |
|
| 76 | Крышка подшипника | N000-029-314 | - |
|
| 77 | Винт-барашек стопора | N000-029-315 | - |
|
| 78 | Болт M10х100 (Hex) | N000-029-316 | - |
|
| 79 | Гайка М12x1.25 | N000-019-511 | - |
|
| 80 | Шайба | N000-029-317 | - |
|
| 81 | Шайба D22хd12.2х1.5T | N000-029-318 | - |
|
| 82 | Подшипник линейный D45хd30х50 | N000-029-319 | - |
|
| 83 | Втулка пружинная | N000-029-320 | - |
|
| 84 | Шайба D22xd12.7x0.3 | N000-013-904 | - |
|
| 85 | Винт-барашек M6х25 | N000-029-321 | - |
|
| 86 | Пружина D8.7хd6.7х11 | N000-029-322 | - |
|
| 87 | Кронштейн опорный | N000-029-323 | - |
|
| 89 | Винт M8х25 установочный | N000-029-324 | - |
|
| 90 | Шкала | N000-029-326 | - |
|
| 91 | Рукоятка переноски | N000-029-327 | - |
|
| 93 | Крышка задняя | N000-029-328 | - |
|
| 94 | Кольцо резиновое | N000-029-329 | - |
|
| 95 | Шайба гровера D6 | N000-016-649 | - |
|
| 96 | Винт M6x14 | N000-024-375 | - |
|
| 97 | Направляющая | N000-029-330 | - |
|
| 98 | Ручка фиксатора | N000-029-331 | - |
|
| 99 | Кольцо уплотнительное D6х1.8 | N000-029-332 | - |
|
| 100 | Фиксатор | N000-029-333 | - |
|
| 102 | Шайба D12.7xD7.5x0.4 | N000-013-897 | - |
|
| 103 | Шайба D16хd7х1 | N000-029-334 | - |
|
| 104 | Упор ограничителя | N000-029-335 | - |
|
| 105 | Винт M6х20 (Hex) | N000-029-336 | - |
|
| 106 | Кронштейн | N000-029-337 | - |
|
| 107 | Защелка | N000-029-338 | - |
|
| 108 | Пружина защелки | N000-029-339 | - |
|
| 109 | Подшипник линейный D45хd30х65 | N000-029-340 | - |
|
| 110 | Тяга | N000-029-341 | - |
|
| 111 | Винт M6x16 | N000-022-362 | - |
|
| 112 | Фиксатор наклона | N000-029-342 | - |
|
| 113 | Пружина фиксатора | N000-029-343 | - |
|
| 114 | Вал опорного кронштейна | N000-029-344 | - |
|
| 115 | Указатель угла наглона | N000-029-345 | - |
|
| 116 | Стол | N000-029-346 | 10 103 |
|
| 118 | Головка фиксатора | N000-029-347 | - |
|
| 119 | Винт M8x35 | N000-017-067 | - |
|
| 120 | Шайба D8 | N000-018-462 | - |
|
| 121 | Указатель угла поворота | N000-029-348 | - |
|
| 122 | Гайка квадратная М10 | N000-029-349 | - |
|
| 123 | Шпилька фиксатора | N000-029-350 | - |
|
| 124 | Ручка фиксатора стола | N000-029-351 | - |
|
| 125 | Крышка ручки | N000-029-352 | - |
|
| 126 | Рычаг фиксации стола | N000-029-353 | - |
|
| 127 | Винт M6x45 | N000-006-282 | - |
|
| 128 | Пружина | N000-029-354 | - |
|
| 129 | Стойка стола опорная передняя | N000-029-355 | - |
|
| 130 | Пружина | N000-029-356 | - |
|
| 131 | Пластина стопорная | N000-029-357 | - |
|
| 132 | Ограничитель | N000-029-358 | - |
|
| 133 | Планка упорная левая | N000-029-359 | 116 |
|
| 134 | Планка упорная правая | N000-029-360 | - |
|
| 135 | Упор фронтальный | N000-029-361 | 918 |
|
| 136 | Пластина упорная левая | N000-029-362 | - |
|
| 137 | Удлинитель левый | N000-029-363 | - |
|
| 139 | Стержень удлинителя | N000-029-364 | - |
|
| 140 | Шкала | N000-029-365 | - |
|
| 141 | Винт M5х60 | N000-029-366 | - |
|
| 142 | Фиксатор | N000-029-367 | - |
|
| 143 | Основание | N000-029-368 | - |
|
| 144 | Винт-барашек M6х10 | N000-029-369 | - |
|
| 145 | Ножка | N000-029-370 | - |
|
| 146 | Фиксатор левый | N000-029-371 | - |
|
| 147 | Фиксатор правый | N000-029-372 | - |
|
| 148 | Гайка М5 | N000-027-523 | - |
|
| 149 | Гайка М8 | N000-027-752 | - |
|
| 150 | Рычаг | N000-029-373 | - |
|
| 151 | Планка упорная задняя | N000-029-374 | - |
|
| 152 | Удлинитель правый | N000-029-375 | - |
|
| 153 | Пластина упорная правая | N000-029-376 | - |
|
| 154 | Шайба прижимная | N000-029-377 | - |
|
| 155 | Кронштейн струбцины | N000-029-378 | - |
|
| 156 | Винт-барашек струбцины | N000-029-379 | - |
|
| 157 | Опора струбцины | N000-029-380 | - |
|
| 158 | Пылесборник | N000-029-381 | 221 |
|
| 159 | Патрубок пылеотвода | N000-029-382 | - |
|
| 160 | Винт M5x70 | N000-013-837 | - |
|
| 161 | Винт M6x20 | N000-022-364 | - |
|
| 162 | Саморез ST4.2x13 | N000-027-079 | - |
|
| 163 | Шайба-гровер D8 #F | UM04-002-007 | 101 |
|
| 164 | Винт M4x12 | N000-018-820 | - |
|
| 165 | Трансформатор | V000-007-044 | - |
|
| 166 | Крышка лазерного переключателя | N000-029-383 | - |
|
| 167 | Выключатель лазера KND1-6/1 6(6)A ~250V | V000-003-339 | 452 |
|
| 168 | Кронштейн лазерного указателя | N000-029-384 | 12 124 |
|
| 169 | Лазер D9 LDBXQ03B 3V 650mn Class 2 | V000-004-334 | 583 |
|
| 170 | Винт M4x8 | N000-018-712 | - |
|
| 173 | Винт M6x40 | N000-018-767 | - |
|
| 174 | Пружина | N000-029-385 | 21 |
|
| 175 | Кронштейн блокировки кожуха | N000-029-386 | - |
|
| 176 | Рукоятка блокировки кожуха | N000-029-387 | - |
|
| 177 | Блок плавного пуска AOL DS12A 230V | V000-004-455 | 705 |
|
| 4.C | Ручка в сборе (верхняя и нижняя часть EV4.12) | N000-029-267-C | 849 |
|
| 71-1 | Кожух защитный | N000-029-310 | - |
|
| 71-2 | Опора центральная | N000-029-311 | - |
|
| 71-3 | Заклепка D4х16 | N000-029-312 | - |
|
| 89-1 | Винт M8х35 установочный | N000-029-325 | - |
|
