ЗУБР d 235 мм, 2200 Вт, циркулярная пила (дисковая) (ПД-85)
Усовершенствованная модель пилы серии Мастер. Улучшенная конструкция с более мощным двигателем обеспечивает пиление на глубину до 85 мм, что позволяет резать фанеру, панели и доски большинства типоразмеров, а также многие виды бруса. Эргономика рукояток делает работу удобной, а запас мощности и точность реза дарят удовольствие от работы
Внимание! Начиная с даты производства 10.2022, инструмент поставляется в красном цвете вместо серого. Без изменения уровня качества
Преимущества
- Элегантный дизайн и эргономически выверенная конструкция для удобства работы
- Плавный пуск защищает двигатель и оператора от рывка при включении
- Двигатель с запасом мощности и редуктор с увеличенным передаточным числом обеспечивают большую производительность и надежность
- Максимальный диаметр диска для наибольшей глубины пиления
- Блокировка шпинделя для быстрой замены диска
- Основная и дополнительная рукоятки с мягкими накладками и естественной эргономикой
- Сдвижной защитный кожух предохраняет оператора от травм
- Бесступенчатая регулировка глубины и угла пиления для точных работ

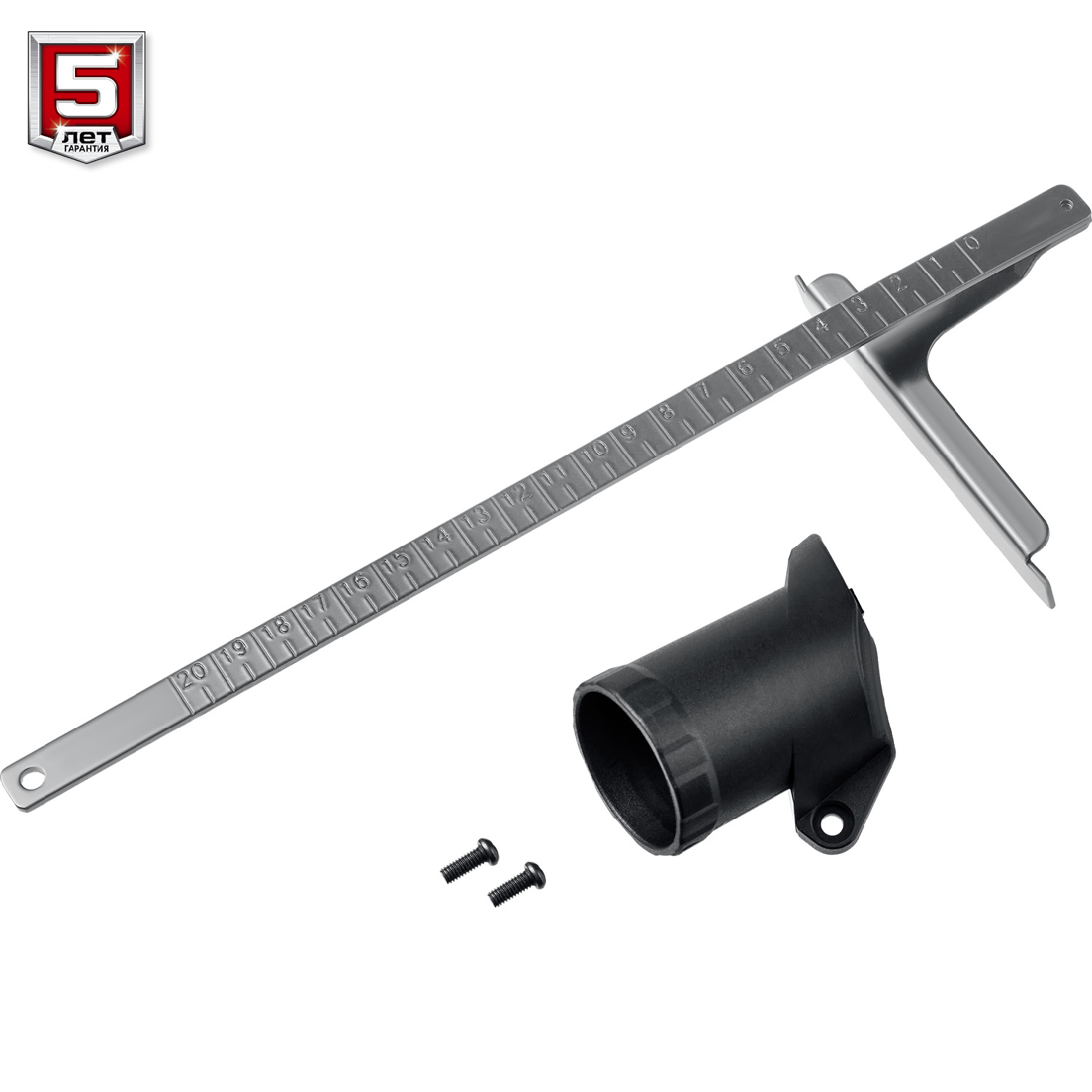

- Параллельный упор в комплекте для пиления ″в размер″
- Патрубок подключения пылесоса для эффективного пылеотвода
Использование
Для распиловочных работ по дереву и иным материалам (при установке соответствующего диска) под различными углами, а также под наклоном
| Защита от перегрузки | нет |
| Габариты, см | 42x31х29 |
| Масса изделия, кг | 7.1 |
| Масса в упаковке, кг | 7.9 |
| Гарантия | 60 |
| Число оборотов, об/мин | 4500 |
| Плавный пуск | есть |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Быстрая замена щеток | есть |
| Диаметр диска, мм | 235 |
| Напряжение питания, В/Гц | 230 / 50 |
| Мощность, Вт | 2200 |
| Длина кабеля, м | 2 |
| Возможность подключения пылесоса | есть |
| Регулировка оборотов | нет |
| Посадочный диаметр диска, мм | 30 |
| Глубина пропила под углом 90 градусов, мм | 85 |
| Глубина пропила под углом 45 градусов, мм | 58 |
| Регулировка глубины и угла пропила | есть |
| Возможность работать с направляющей шиной | нет |
| Лазерная направляющая | нет |
| Блокировка шпиделя | есть |
| Тип основания | штампованное |
| Параллельный упор | есть |
| Количество зубьев | 36 |
| Тип упаковки | коробка картонная |
ЗУБР d 235 мм, 2200 Вт, циркулярная пила (дисковая) (ПД-85) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Болт M8х14 HEX с фланцем и шестигранной головкой | N000-027-209 | 116 |
|
| 2 | Фланец внешний прижимнойD48хd30хd15 | N000-005-120 | 181 |
|
| 3 | Фланец внутренний прижимной D48хd30хd15 | N000-005-118 | 181 |
|
| 4 | Винт M4х8 | N000-020-040 | - |
|
| 5 | Рычаг сдвижного кожуха | N000-030-528 | 2 526 |
|
| 6 | Винт M4x10 | N000-018-572 | 101 |
|
| 7 | Пластина сдвижного кожуха | N000-030-529 | - |
|
| 8 | Кожух сдвижной | N000-030-530 | - |
|
| 9 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202 |
|
| 10 | Винт M5x12 | N000-027-224 | - |
|
| 11 | Корпус подшипника | N000-030-531 | 772 |
|
| 12 | Кожух диска | N000-030-210 | 699 |
|
| 13 | Отбойник резиновый | U355-180-060 | 101 |
|
| 14 | Винт M6X18 | N000-018-460 | - |
|
| 15 | Шпиндель | N000-005-108 | 344 |
|
| 16 | Шпонка 5x12 | N000-027-256 | 44 |
|
| 17 | Шестерня | N000-005-107 | 704 |
|
| 18 | Кольцо стопорное D15 | N000-027-261 | - |
|
| 20 | Болт M6х20 | N000-014-124 | - |
|
| 21 | Пружина растяжения D3.8хd0.7х127 | N000-030-532 | 303 |
|
| 22 | Шайба D14 d6 h1,5 | UM04-002-020 | 38 |
|
| 23 | Гайка M6x13 специальная | N000-027-190 | - |
|
| 24 | Рычаг | N000-027-191 | 350 |
|
| 25 | Кольцо стопорное D10 | N000-027-189 | 101 |
|
| 26 | Воротник шнура | N000-027-166 | - |
|
| 27 | Гайка М5 | N000-027-523 | - |
|
| 28 | Рукоятка в сборе (2 части) | N000-030-211 | 805 |
|
| 29 | Выключатель FA2-210/2DB 12(10)A ~250V 5E4 | V000-003-385 | 389 |
|
| 30 | Клавиша блокировки выключателя | N000-027-169 | - |
|
| 31 | Пружина клавиши блокировки | N000-027-170 | - |
|
| 32 | Конденсатор 0.33мкФ 275В | V000-007-553 | - |
|
| 34 | Винт M5x28 | N000-027-230 | - |
|
| 35 | Саморез ST4.2х14 | N000-020-850 | - |
|
| 37 | Прижим шнура | N000-027-167 | - |
|
| 38 | Штифт D8x35 | N000-030-533 | - |
|
| 39 | Винт-барашек | N000-030-534 | - |
|
| 40 | Пружина сжатия D8.2хd0.8x3 | N000-030-535 | - |
|
| 41 | Гайка-барашек | N000-030-536 | - |
|
| 42 | Кронштейн угла пиления | N000-030-537 | - |
|
| 43 | Основание | N000-030-538 | - |
|
| 44 | Болт M6х14 | N000-022-652 | - |
|
| 45 | Заклепка D6x9 | N000-030-539 | - |
|
| 46 | Кронштейн глубины пиления | N000-030-540 | - |
|
| 47 | Шнур сетевой H05RN-F Rubber 2Gх1мм2 2м | U099-004-006 | 202 |
|
| 48 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 426 |
|
| 49 | Пружина сжатия D5.9xd0.7х10 | N000-030-541 | - |
|
| 50 | Рычаг блокировки вала | N000-030-542 | - |
|
| 51 | Ротор КД | N000-030-543 | 2 583 |
|
| 52 | Саморез ST4.8x68 | N000-027-092 | - |
|
| 53 | Кожух правая часть | N000-005-122 | - |
|
| 54 | Контакт пружинный 18хd0.8 | N000-030-544 | - |
|
| 55 | Статор КД | N000-030-545 | 2 964 |
|
| 56 | Подшипник 609 RS c шайбой | N000-016-411 | 209 |
|
| 57 | Втулка подшипника 609 резиновая | N000-030-546 | 238 |
|
| 58 | Корпус двигателя | N000-030-547 | 745 |
|
| 59 | Шайба D5 | N000-026-843 | - |
|
| 60 | Шайба-гровер D5 | N000-017-938 | - |
|
| 61 | Винт M5x35 | N000-027-276 | - |
|
| 62 | Щеткодержатель (пара) | N000-030-548 | 229 |
|
| 63 | Щетка графитовая (пара) 6х15х17 | N000-030-549 | 320 |
|
| 64 | Крышка щеткодержателя (пара) D20 | N000-030-550 | 163 |
|
| 65 | Блок плавного пуска RT230-25A 25A 230V~ | V000-000-442 | 784 |
|
| 66 | Крышка корпуса двигателя | N000-030-212 | - |
|
| 67 | Патрубок пылесоса | N000-027-262 | - |
|
| 68 | Направляющая | N000-005-162 | - |
|
