ЗУБР d 190 мм, 1600 Вт, циркулярная пила (дисковая), Профессионал (ПДП-65)
Циркулярная пила для всех видов распиловочных работ в серии профессионального инструмента ЗУБР. Максимальная глубина пиления 65 мм позволяет пилить все виды фанеры, любые листовые материалы, а также большинство типоразмеров досок. Жесткость конструкции обеспечивает точность пиления, а удобные рычаги фиксации выбранных настроек и оптимальная эргономика рукояток помогают работать быстрее и комфортнее

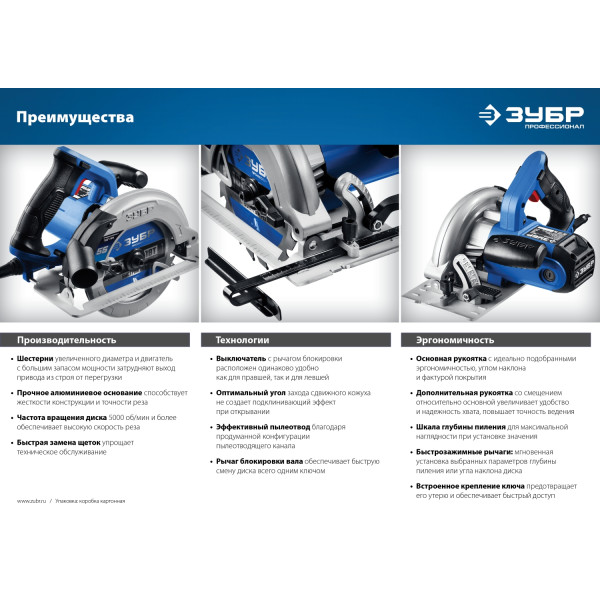

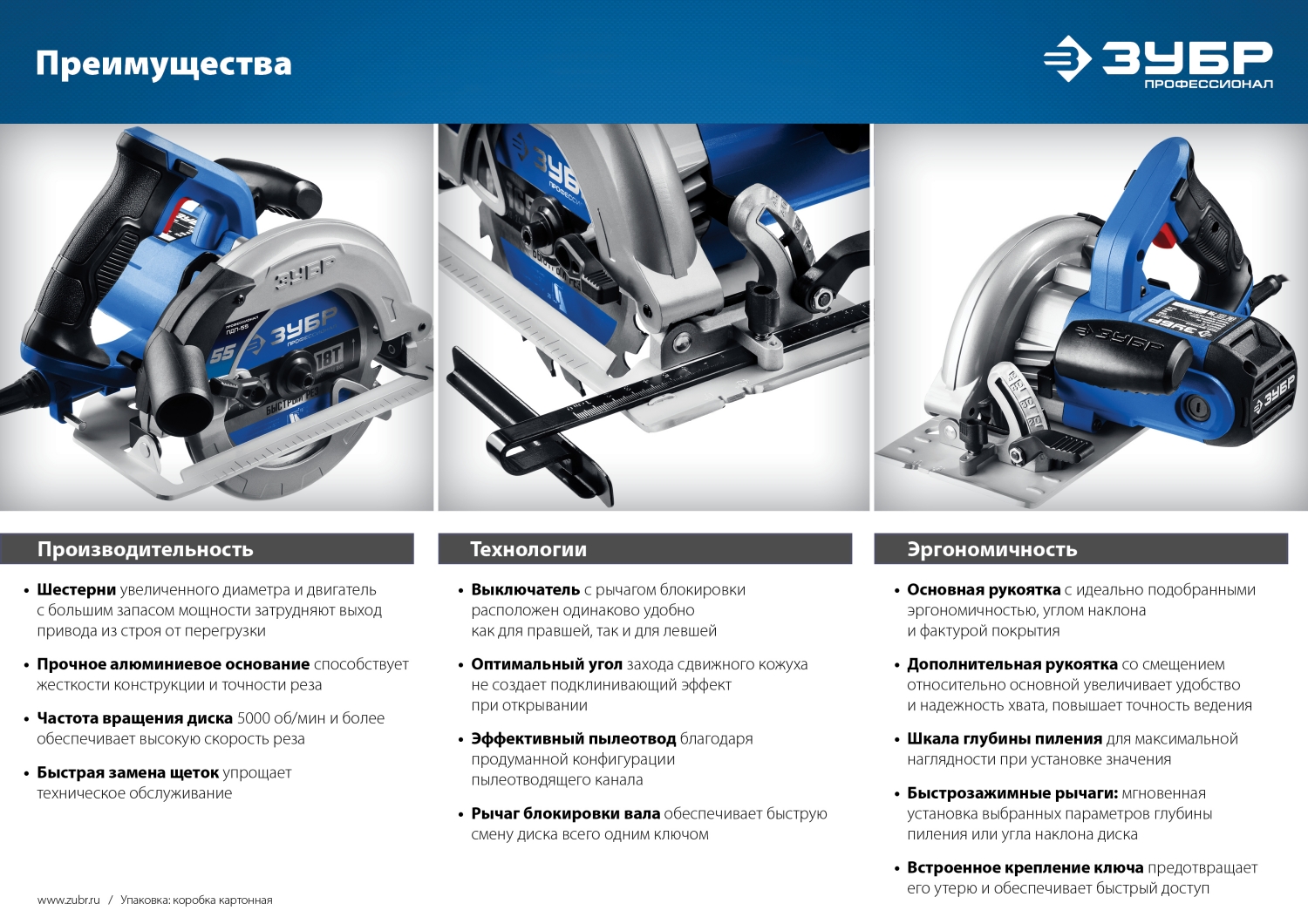

Преимущества
- Повышенная мощность двигателя и увеличенный диаметр диска обеспечивают легкое пиление древесины любой породы на большие глубины
- Прочное алюминиевое основание гарантирует жесткость конструкции и высокую точность реза
- Всегда видимые индикаторы линии реза под углами 90 и 45 градусов помогают пилить точно по разметке
- Бесступенчатая регулировка глубины и угла пиления с удобными шкалами для точных работ
- Эксцентриковые рычаги фиксации основания для настройки глубины и угла пиления в одно движение
- Простая замена диска благодаря рычажковой блокировке шпинделя
- Наглядные и удобно расположенные шкалы угла наклона и глубины
- Патрубок для подключения пылесоса для эффективного пылеотвода
- Тщательно проработанная линия захода сдвижного кожуха позволяет ему открываться без заедания при любой толщине заготовки
- Дополнительная рукоятка под естественный хват обеспечивает удобство и полный контроль во время работы
- Удобный встроенный держатель ключа позволяет не потерять его при работе и хранении
- Быстрый доступ к щеткам для простой замены
- Рычаг блокировки выключателя удобен при любом хвате
- Параллельный упор в комплекте для пиления ″в размер″
- Малые вес и габариты повышают удобство пользования, маневренность и производительность
Использование
Для распиловочных работ по дереву и иным материалам (при установке соответствующего диска) под различными углами, а также под наклоном
Защита от перегрузки | нет |
Габариты, см | 38x27x21 |
Масса изделия, кг | 4.7 |
Масса в упаковке, кг | 5.6 |
Гарантия | 60 |
Число оборотов, об/мин | 5000 |
Плавный пуск | нет |
Поддержание постоянных оборотов под нагрузкой | нет |
Быстрая замена щеток | есть |
Диаметр диска, мм | 190 |
Напряжение питания, В/Гц | 230 / 50 |
Мощность, Вт | 1600 |
Длина кабеля, м | 3 |
Возможность подключения пылесоса | есть |
Регулировка оборотов | нет |
Посадочный диаметр диска, мм | 20/30 |
Глубина пропила под углом 90 градусов, мм | 65 |
Глубина пропила под углом 45 градусов, мм | 42 |
Регулировка глубины и угла пропила | есть |
Возможность работать с направляющей шиной | нет |
Лазерная направляющая | нет |
Блокировка шпиделя | есть |
Тип основания | штампованный алюминий |
Параллельный упор | есть |
Количество зубьев | 24 |
Тип упаковки | коробка картонная |
ЗУБР d 190 мм, 1600 Вт, циркулярная пила (дисковая), Профессионал (ПДП-65) : схема сборки и запчасти
№ | Наименование | Артикул | Цена | |
---|---|---|---|---|
1 | Гайка М5 | N000-027-164 | - |
|
2 | Ручка левая часть | N000-027-229 | 1 010 |
|
3 | Воротник шнура | N000-027-166 | - |
|
4 | Шнур сетевой ZUBR PVC H05VV-F 2x1мм2 3м | V000-006-375 | 303 |
|
5 | Прижим шнура | N000-027-167 | - |
|
6 | Саморез ST4.2x14 | N000-027-168 | - |
|
7 | Клавиша блокировки выключателя | N000-027-169 | - |
|
8 | Пружина клавиши блокировки | N000-027-170 | - |
|
9 | Выключатель FA2-210/2DB 12(10)A ~250V 5E4 | V000-003-385 | 389 |
|
10 | Конденсатор 0.33uF | V000-007-568 | - |
|
11 | Ручка правая часть | N000-027-165 | 707 |
|
12 | Винт M5x28 | N000-027-230 | - |
|
14 | Крышка щеткодержателя (пара) D20 | N000-027-231 | 62 |
|
15 | Щетка графитовая (пара) 6.5x13.5x14.5 | N000-027-232 | 538 |
|
16 | Щеткодержатель D26хL30 (пара) | N000-027-233 | 300 |
|
17 | Винт M5x50 | N000-027-176 | - |
|
19 | Крышка задняя | N000-027-234 | 202 |
|
20 | Рукоятка | N000-027-178 | 774 |
|
21 | Корпус двигателя | N000-027-235 | 1 212 |
|
22 | Винт M5x38 | N000-027-180 | - |
|
23 | Втулка подшипника 608 резиновая | N000-027-236 | 53 |
|
25 | Кольцо щеткодержателя | N000-027-237 | 101 |
|
26 | Статор КД | N000-027-238 | 1 442 |
|
27 | Саморез ST4.2x55 | N000-027-184 | - |
|
28 | Ротор КД | N000-027-239 | 2 826 |
|
29 | Защита статора | N000-027-240 | - |
|
30 | Стопор | N000-027-241 | 303 |
|
31 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 303 |
|
32 | Пружина стопора | N000-027-188 | 152 |
|
33 | Кольцо стопорное D10 | N000-027-189 | 101 |
|
34 | Гайка M6x13 специальная | N000-027-190 | - |
|
35 | Рычаг | N000-027-191 | 350 |
|
36 | Шайба D14xd6x1.5 | N000-027-192 | 44 |
|
37 | Патрубок пылесоса | N000-027-193 | 303 |
|
38 | Винт M4x10 | N000-027-194 | 58 |
|
39 | Кожух диска | N000-027-242 | 1 819 |
|
40 | Винт M6x20 специальный | N000-027-196 | - |
|
42 | Подшипник роликовый HK081410 (14х8х10) JH | N000-027-197 | 238 |
|
43 | Кольцо стопорное D12 | N000-027-199 | - |
|
44 | Шестерня D43.5 Z33 | N000-027-243 | 389 |
|
45 | Втулка D18хd12х14 | N000-027-244 | 97 |
|
46 | Фланец | N000-027-200 | 177 |
|
47 | Винт M4x10 | N000-027-201 | - |
|
48 | Шпонка сегментная 3х10 | N000-027-202 | 44 |
|
49 | Шпиндель | N000-027-245 | 230 |
|
50 | Пружина кожуха подвижного | N000-027-204 | 392 |
|
51 | Кожух подвижный | N000-027-246 | 515 |
|
52 | Рычаг | N000-027-206 | 1 515 |
|
53 | Шайба кожуха | N000-027-207 | 1 010 |
|
54 | Фланец прижимной D45хd16 внутренний (диск D20/D30) | N000-027-251 | 159 |
|
56 | Фланец прижимной D45хd16 внешний | N000-027-247 | 159 |
|
57 | Шайба D22xd8x2 | N000-027-211 | - |
|
58 | Болт M8х14 HEX с фланцем и шестигранной головкой | N000-027-209 | 116 |
|
59 | Штифт 6x35 | N000-027-213 | - |
|
60 | Отбойник резиновый | N000-027-214 | 1 515 |
|
61 | Винт M6x25 | N000-027-215 | - |
|
62 | Направляющая наклона | N000-027-216 | 606 |
|
63 | Винт M6x30 специальный | N000-027-217 | - |
|
64 | Кронштейн наклона | N000-027-218 | 707 |
|
65 | Гайка M6x13 специальная | N000-027-219 | - |
|
66 | Винт-барашек | N000-027-220 | - |
|
67 | Пружина | N000-027-248 | - |
|
68 | Заклепка 5x16 | N000-027-222 | - |
|
69 | Стол | N000-027-249 | 3 031 |
|
70 | Винт M5x12 | N000-027-224 | - |
|
71 | Глубиномер | N000-027-250 | - |
|
72 | Шайба D10xd5x0.2 | N000-027-226 | - |
|
73 | Заклепка 5x9 | N000-027-227 | - |
|
74 | Линейка-упор | N000-027-228 | 344 |
|
