ЗУБР d 210 мм, 2000 Вт циркулярная пила (дисковая), Профессионал (ПДП-75)
Циркулярная пила для всех видов распиловочных работ в серии профессионального инструмента ЗУБР. Максимальная глубина пиления 75 мм позволяет пилить все виды фанеры, любые листовые материалы, а также большинство типоразмеров досок и некоторые виды брусков. Жесткая конструкции обеспечивает точность пиления, плавный пуск устраняет начальный рывок, а удобные рычаги фиксации выбранных настроек и оптимальная эргономика рукояток помогают работать быстрее и комфортнее

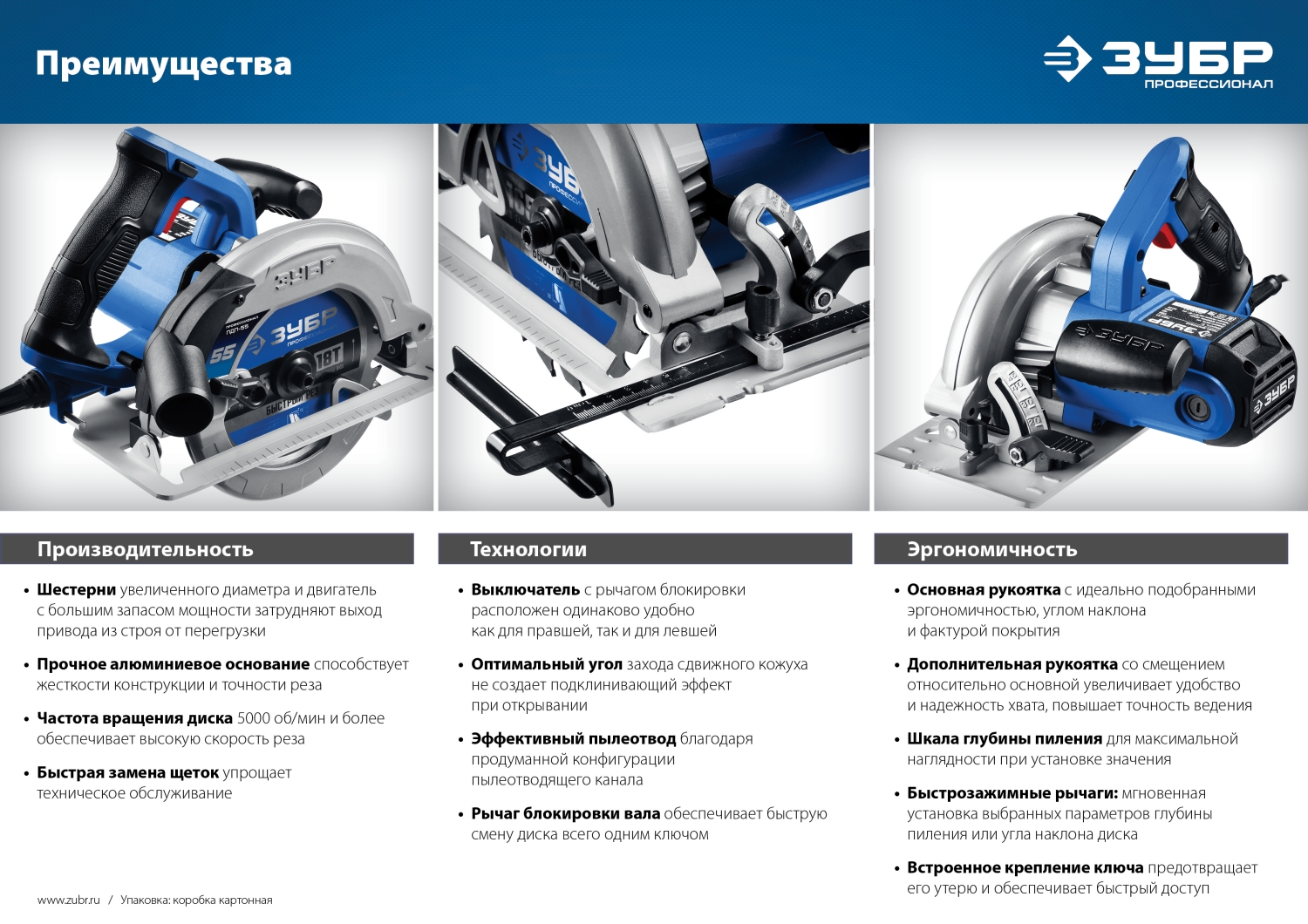

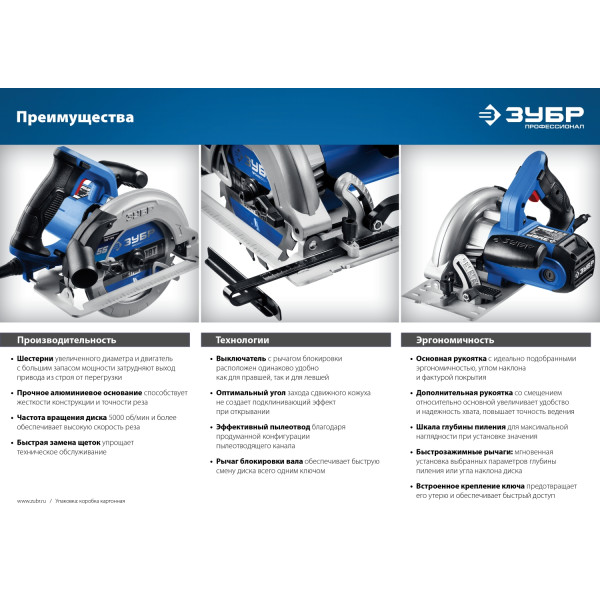

Преимущества
- Максимальные мощность и диаметр диска обеспечивают легкое пиление древесины любой породы на любую доступную глубину
- Плавный пуск предотвращает рывок инструмента при включении, что увеличивает безопасность
- Прочное алюминиевое основание гарантирует жесткость конструкции и высокую точность реза
- Всегда видимые индикаторы линии реза под углами 90 и 45 градусов помогают пилить точно по разметке
- Бесступенчатая регулировка глубины и угла пиления с удобными шкалами для точных работ
- Эксцентриковые рычаги фиксации основания для настройки глубины и угла пиления в одно движение
- Простая замена диска благодаря рычажковой блокировке шпинделя
- Наглядные и удобно расположенные шкалы угла наклона и глубины
- Патрубок для подключения пылесоса для эффективного пылеотвода
- Тщательно проработанная линия захода сдвижного кожуха позволяет ему открываться без заедания при любой толщине заготовки
- Дополнительная рукоятка под естественный хват обеспечивает удобство и полный контроль во время работы
- Удобный встроенный держатель ключа позволяет не потерять его при работе и хранении
- Быстрый доступ к щеткам для простой замены
- Рычаг блокировки выключателя удобен при любом хвате
- Параллельный упор в комплекте для пиления ″в размер″
- Малые вес и габариты повышают удобство пользования, маневренность и производительность
Использование
Для распиловочных работ по дереву и иным материалам (при установке соответствующего диска) под различными углами, а также под наклоном
Защита от перегрузки | нет |
Габариты, см | 38x27x22 |
Масса изделия, кг | 5.3 |
Масса в упаковке, кг | 6.2 |
Гарантия | 60 |
Число оборотов, об/мин | 5300 |
Плавный пуск | есть |
Поддержание постоянных оборотов под нагрузкой | нет |
Быстрая замена щеток | есть |
Диаметр диска, мм | 210 |
Напряжение питания, В/Гц | 230 / 50 |
Мощность, Вт | 2000 |
Длина кабеля, м | 3 |
Возможность подключения пылесоса | есть |
Регулировка оборотов | нет |
Посадочный диаметр диска, мм | 20/30 |
Глубина пропила под углом 90 градусов, мм | 75 |
Глубина пропила под углом 45 градусов, мм | 50 |
Регулировка глубины и угла пропила | есть |
Возможность работать с направляющей шиной | нет |
Лазерная направляющая | нет |
Блокировка шпиделя | есть |
Тип основания | штампованный алюминий |
Параллельный упор | есть |
Количество зубьев | 36 |
Тип упаковки | коробка картонная |
ЗУБР d 210 мм, 2000 Вт циркулярная пила (дисковая), Профессионал (ПДП-75) : схема сборки и запчасти
№ | Наименование | Артикул | Цена | |
---|---|---|---|---|
1 | Болт M8х14 HEX с фланцем и шестигранной головкой | N000-027-209 | 116 |
|
2 | Фланец прижимной D45хd16 внешний | N000-027-247 | 159 |
|
4 | Фланец прижимной D45хd16 внутренний (диск D20/D30) | N000-027-251 | 159 |
|
5 | Винт M4x10 | N000-027-201 | - |
|
6 | Шайба кожуха | N000-027-252 | - |
|
7 | Винт M4x10 | N000-027-194 | 58 |
|
8 | Рычаг | N000-027-206 | 1 515 |
|
9 | Кожух подвижный | N000-027-253 | 1 819 |
|
10 | Пружина кожуха подвижного | N000-027-254 | 103 |
|
11 | Шпиндель | N000-027-255 | 300 |
|
12 | Шпонка 5x12 | N000-027-256 | 44 |
|
13 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 426 |
|
14 | Винт M4x14 | N000-027-257 | - |
|
15 | Фланец | N000-027-258 | 221 |
|
16 | Втулка | N000-027-259 | 53 |
|
17 | Шестерня D48хd15х14 Z36 | N000-027-260 | 491 |
|
18 | Кольцо стопорное D15 | N000-027-261 | - |
|
19 | Подшипник игольчатый 7941/10 (16х10х10) | U010-794-110 | 202 |
|
20 | Винт M6x20 специальный | N000-027-196 | - |
|
21 | Патрубок пылесоса | N000-027-262 | - |
|
22 | Кожух диска | N000-027-263 | 606 |
|
24 | Шайба D14xd6x1.5 | N000-027-192 | 44 |
|
25 | Гайка M6x13 специальная | N000-027-190 | - |
|
26 | Рычаг | N000-027-191 | 350 |
|
27 | Кольцо стопорное D10 | N000-027-189 | 101 |
|
28 | Штифт 6x45 | N000-027-264 | - |
|
29 | Отбойник резиновый | N000-027-214 | 1 515 |
|
30 | Винт M6x25 | N000-027-215 | - |
|
31 | Глубиномер | N000-027-265 | - |
|
32 | Болт M6х30 специальный | N000-027-266 | - |
|
33 | Направляющая наклона | N000-027-267 | 707 |
|
34 | Винт-барашек | N000-027-220 | - |
|
35 | Пружина | N000-027-248 | - |
|
36 | Кронштейн наклона | N000-027-218 | 707 |
|
37 | Гайка M6x10x13 специальная M6x10x13 | N000-027-268 | - |
|
38 | Заклепка 5x16 | N000-027-222 | - |
|
39 | Винт M5x10 | N000-027-269 | - |
|
40 | Стол | N000-027-270 | 3 068 |
|
41 | Шайба D10xd5x0.2 | N000-027-226 | - |
|
42 | Заклепка 5x9 | N000-027-227 | - |
|
43 | Пружина стопора | N000-027-188 | 152 |
|
44 | Стопор | N000-027-271 | - |
|
45 | Саморез ST4.2x70 | N000-027-272 | - |
|
46 | Защита статора | N000-027-273 | - |
|
47 | Ротор КД | N000-027-274 | 2 932 |
|
48 | Статор КД | N000-027-275 | 1 481 |
|
49 | Кольцо щеткодержателя | N000-027-237 | 101 |
|
51 | Втулка подшипника 608 резиновая | N000-027-236 | 53 |
|
52 | Винт M5x35 | N000-027-276 | - |
|
53 | Рукоятка | N000-027-178 | 774 |
|
54 | Саморез ST4.2x14 | N000-027-168 | - |
|
55 | Блок плавного пуска LQD-2A 15А 250В | V000-004-379 | 830 |
|
56 | Крышка задняя | N000-027-234 | 202 |
|
57 | Винт M5x50 | N000-027-176 | - |
|
58 | Корпус двигателя | N000-027-235 | 1 212 |
|
60 | Щеткодержатель D26хL30 (пара) | N000-027-233 | 300 |
|
61 | Щетка графитовая (пара) 6.5x13.5x14.5 | N000-027-232 | 538 |
|
62 | Крышка щеткодержателя (пара) D20 | N000-027-231 | 62 |
|
63 | Ручка правая часть | N000-027-165 | 707 |
|
64 | Конденсатор 0.33uF | V000-007-568 | - |
|
65 | Клавиша блокировки выключателя | N000-027-169 | - |
|
66 | Пружина клавиши блокировки | N000-027-170 | - |
|
67 | Выключатель FA2-210/2DB 12(10)A ~250V 5E4 | V000-003-385 | 389 |
|
68 | Воротник шнура | N000-027-166 | - |
|
69 | Шнур сетевой ZUBR PVC H05VV-F 2x1мм2 3м | V000-006-375 | 303 |
|
70 | Ручка левая часть | N000-027-229 | 1 010 |
|
71 | Гайка М5 | N000-027-164 | - |
|
72 | Прижим шнура | N000-027-167 | - |
|
74 | Линейка-упор | N000-027-228 | 344 |
|
