Пила дисковая DCK KMY03-185

Артикул:

KMY03-185

Вес:

6.62 кг.

Производитель:

DCK

Размеры:

Цена:

по запросу

Количество:

шт.

Запчасти

Особенности модели

1. Мощность 1500 Вт

2. Легий вес, регулируемый угол наклона 0-45⁰

Комплектация и упаковка

Пила дисковая

Ключ шестигранный

Угольные щетки

Картонная коробка

Технические характеристики

Номинальная мощность: 1500 Вт

Скорость вращения: 5300 об/мин

Диаметр диска: 185 мм

Макс. глубина пропила:

90° – 64 мм

45° – 43 мм

Вес нетто: 5,0 кг

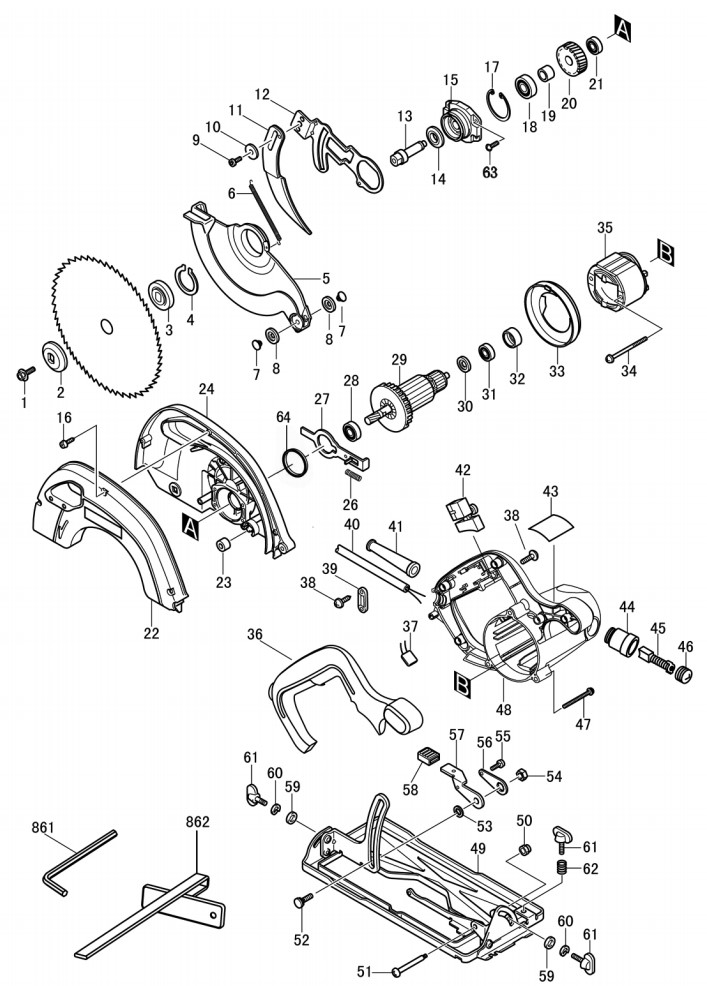

Пила дисковая DCK KMY03-185 : схема сборки и запчасти

Пила дисковая DCK KMY03-185 - разборная схема

№	Наименование	Артикул	Цена
1	Болт DCK KMY03-185	KMY03-185-(1)	-
4	Кольцо разрезное для вала 40 DCK KMY03-185	KMY03-185-(4)	-
5	Щиток нижний DCK KMY03-185	KMY03-185-(5)	-
6	Пружина растяжения DCK KMY03-185	KMY03-185-(6)	-
7	Штифт разъемный пружинный с головкой DCK KMY03-185	KMY03-185-(7)	-
8	Круг шлифовальный DCK KMY03-185	KMY03-185-(8)	-
9	Болт DCK KMY03-185	KMY03-185-(9)	-
10	Шайба DCK KMY03-185	KMY03-185-(10)	-
11	Нож расклинивающий DCK KMY03-185	KMY03-185-(11)	-
12	Пластина регулировочная DCK KMY03-185	KMY03-185-(12)	-
13	Шпиндель приводной DCK KMY03-185	KMY03-185-(13)	911.12
14	Шайба DCK KMY03-185	KMY03-185-(14)	-
15	Крышка подшипникового узла DCK KMY03-185	KMY03-185-(15)	1 391.46
16	Винт DCK KMY03-185	KMY03-185-(16)	-
17	Кольцо разрезное для отверстия 32 DCK KMY03-185	KMY03-185-(17)	-
18	Подшипник шариковый 6201 DCK KMY03-185	KMY03-185-(18)	-
19	Кольцо разделительное DCK KMY03-185	KMY03-185-(19)	-
20	Редуктор DCK KMY03-185	KMY03-185-(20)	4 022.24
21	Подшипник шариковый 60822 DCK KMY03-185	KMY03-185-(21)	-
22	Кожух DCK KMY03-185	KMY03-185-(22)	-
23	Муфта резиновая DCK KMY03-185	KMY03-185-(23)	-
24	Кожух DCK KMY03-185	KMY03-185-(24)	-
26	Пружина возвращающая (6,3x0,6x38) DCK KMY03-185	KMY03-185-(26)	-
27	Рычаг стопорный DCK KMY03-185	KMY03-185-(27)	-
28	Подшипник шариковый 600022 DCK KMY03-185	KMY03-185-(28)	-
29	Якорь DCK KMY03-185	KMY03-185-(29)	-
30	Шайба DCK KMY03-185	KMY03-185-(30)	-
31	Подшипник шариковый 60822 DCK KMY03-185	KMY03-185-(31)	-
32	Крышка подшипника (22x25x10,5) DCK KMY03-185	KMY03-185-(32)	-
33	Перегородка DCK KMY03-185	KMY03-185-(33)	-
34	Винт DCK KMY03-185	KMY03-185-(34)	-
35	Статор DCK KMY03-185	KMY03-185-(35)	4 204.74
37	Конденсатор DCK KMY03-185	KMY03-185-(37)	-
38	Винт DCK KMY03-185	KMY03-185-(38)	-
39	Компенсатор натяжения DCK KMY03-185	KMY03-185-(39)	-
40	Кабель питания DCK KMY03-185	KMY03-185-(40)	-
41	Защита кабеля питания DCK KMY03-185	KMY03-185-(41)	-
42	Переключатель DCK KMY03-185	KMY03-185-(42)	-
44	Держатель угольной щетки DCK KMY03-185	KMY03-185-(44)	-
45	Щетки угольные DCK KMY03-185 (комплект 2 шт.)	KMY03-185-(45)	-
46	Крышка щеткодержателя DCK KMY03-185	KMY03-185-(46)	-
47	Винт DCK KMY03-185	KMY03-185-(47)	-
49	Основание в сборе DCK KMY03-185	KMY03-185-(49)	-
50	Контргайка шестигранная М5 DCK KMY03-185	KMY03-185-(50)	-
51	Винт DCK KMY03-185	KMY03-185-(51)	-
52	Болт DCK KMY03-185	KMY03-185-(52)	-
53	Шайба DCK KMY03-185	KMY03-185-(53)	-
54	Контргайка шестигранная М8 DCK KMY03-185	KMY03-185-(54)	-
55	Винт DCK KMY03-185	KMY03-185-(55)	-
56	Пластина торможения DCK KMY03-185	KMY03-185-(56)	-
57	Пластина регулировочная DCK KMY03-185	KMY03-185-(57)	-
58	Муфта резиновая DCK KMY03-185	KMY03-185-(58)	-
59	Шайба DCK KMY03-185	KMY03-185-(59)	-
60	Шайба DCK KMY03-185	KMY03-185-(60)	-
61	Болт DCK KMY03-185	KMY03-185-(61)	-
62	Пружина (8,3x1x13,5) DCK KMY03-185	KMY03-185-(62)	-
63	Винт комплект DCK KMY03-185	KMY03-185-(63)	-
64	Кольцо квадратное уплотнительное DCK KMY03-185	KMY03-185-(64)	-
861	Ключ шестигранный 5 DCK KMY03-185	KMY03-185-(861)	-
862	Пластина фиксирующая DCK KMY03-185	KMY03-185-(862)	-
T1	Набор фланцев (2, 3) DCK KMY03-185	KMY03-185-(T1)	-
T2	Корпус (36,48) DCK KMY03-185	KMY03-185-(T2)	-
T3	Редуктор (13, 14, 15, 17-20) DCK KMY03-185	KMY03-185-(T3)	-
T4	Кожух (21, 24, 64) DCK KMY03-185	KMY03-185-(T4)	-
