Машина шлифивальная эксцентриковая DCK KSF04-225

Артикул:

KSF04-225

Вес:

7 кг.

Производитель:

DCK

Размеры:

Цена:

22 990 руб.

Количество:

шт.

Запчасти

Особенности модели

1.Круговая LED-подсветка.

2.Регулируемая скорость.

3.Выдвижная штанга.

Комплектация и упаковка

Машина шлифовальная эксцентриковая

Выдвижная штанга

Шлифовальный лист

Комплект пылесборника

Шайба

Угольные щетки

Картонная коробка

Технические характеристики

Номинальная мощность: 820 Вт

Число оборотов: 600-1800 об/мин

Мах диаметр круга: Φ225 мм

Регулировка выдвижной штанги: 1,0-1,9 м

Максимальная рабочая высота: 3,3 м

Масса нетто (без выдвижной штанги): 3,5 кг

Масса нетто (с выдвижной штангой): 4,1 кг

Машина шлифивальная эксцентриковая DCK KSF04-225 : схема сборки и запчасти

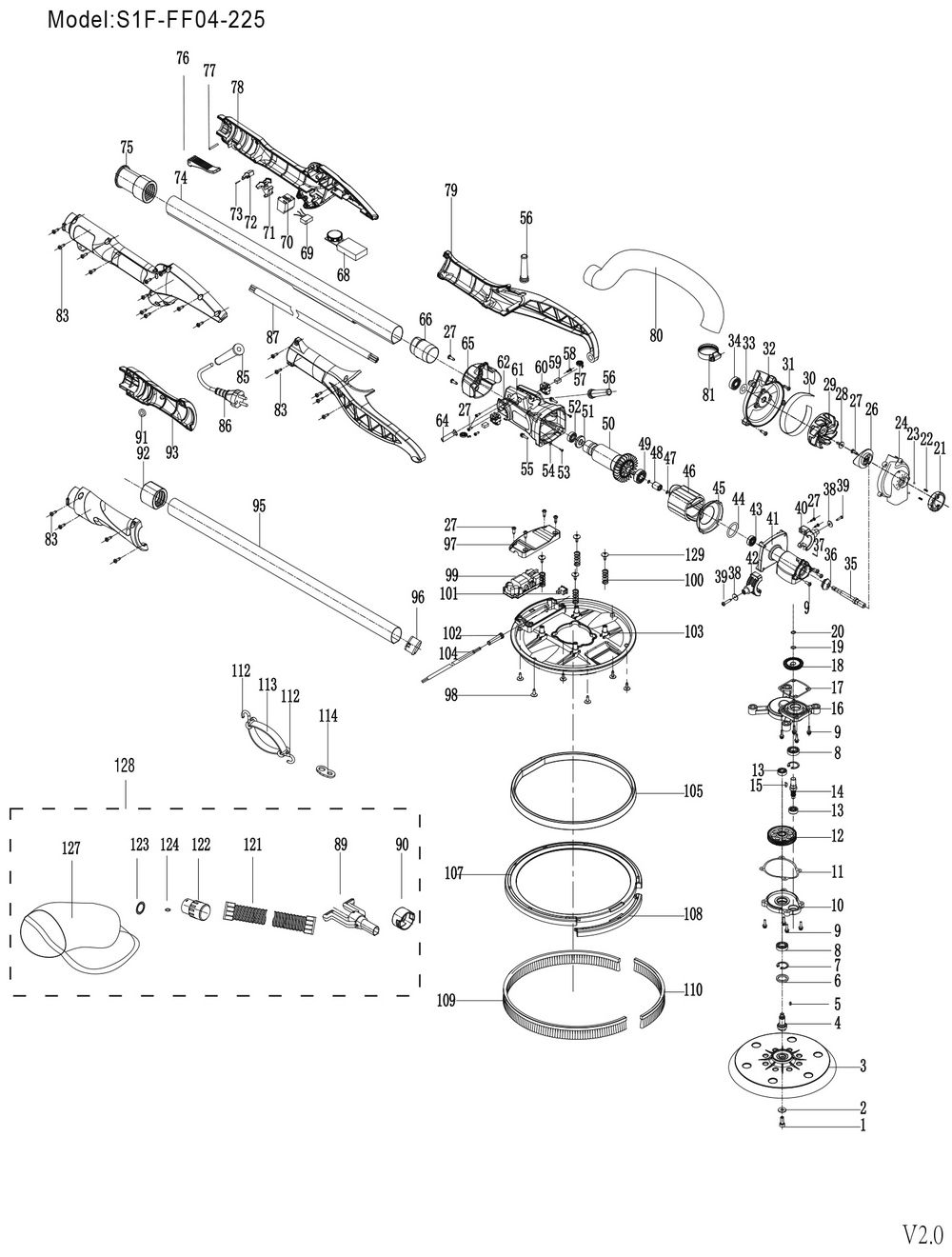

Машина шлифивальная эксцентриковая DCK KSF04-225 - разборная схема

№	Наименование	Артикул	Цена
1	Винт DCK KSF04-225	KSF04-225-(1)	-
2	Шайба DCK KSF04-225	KSF04-225-(2)	-
3	Диск шлифовальный DCK KSF04-225	KSF04-225-(3)	5 244.9
4	Шпиндель DCK KSF04-225	KSF04-225-(4)	-
5	Шпонка плоская DCK KSF04-225	KSF04-225-(5)	-
6	Сальник DCK KSF04-225	KSF04-225-(6)	-
8	Подшипник DCK KSF04-225	KSF04-225-(8)	-
9	Винт DCK KSF04-225	KSF04-225-(9)	-
10	Крышка DCK KSF04-225	KSF04-225-(10)	-
11	Прокладка DCK KSF04-225	KSF04-225-(11)	-
12	Передача DCK KSF04-225	KSF04-225-(12)	-
13	Подшипник DCK KSF04-225	KSF04-225-(13)	-
14	Подшипник DCK KSF04-225	KSF04-225-(14)	-
15	Шпонка сегментная DCK KSF04-225	KSF04-225-(15)	-
16	Крышка корпуса редуктора DCK KSF04-225	KSF04-225-(16)	-
17	Шайба DCK KSF04-225	KSF04-225-(17)	-
18	Передача DCK KSF04-225	KSF04-225-(18)	-
19	Уплотнение медное DCK KSF04-225	KSF04-225-(19)	-
20	Кольцо стопорное DCK KSF04-225	KSF04-225-(20)	-
21	Ручка регулировки всасывания DCK KSF04-225	KSF04-225-(21)	-
22	Пружина DCK KSF04-225	KSF04-225-(22)	-
23	Шарик стальной DCK KSF04-225	KSF04-225-(23)	-
24	Крышка верхняя вентилятора DCK KSF04-225	KSF04-225-(24)	-
26	Клапан регулирующий DCK KSF04-225	KSF04-225-(26)	-
27	Винт DCK KSF04-225	KSF04-225-(27)	-
28	Болт DCK KSF04-225	KSF04-225-(28)	-
29	Вентилятор DCK KSF04-225	KSF04-225-(29)	-
30	Пластина металлическая DCK KSF04-225	KSF04-225-(30)	-
31	Винт DCK KSF04-225	KSF04-225-(31)	-
32	Часть нижняя крышки вентилятора DCK KSF04-225	KSF04-225-(32)	-
33	Шайба DCK KSF04-225	KSF04-225-(33)	-
34	Подшипник DCK KSF04-225	KSF04-225-(34)	-
35	Стержень соединительный DCK KSF04-225	KSF04-225-(35)	-
36	Передача DCK KSF04-225	KSF04-225-(36)	-
37	Вал 3х20 DCK KSF04-225	KSF04-225-(37)	-
38	Шайба DCK KSF04-225	KSF04-225-(38)	-
39	Винт DCK KSF04-225	KSF04-225-(39)	-
41	Корпус редуктора DCK KSF04-225	KSF04-225-(41)	-
43	Подшипник DCK KSF04-225	KSF04-225-(43)	-
44	Шайба DCK KSF04-225	KSF04-225-(44)	-
45	Перегородка DCK KSF04-225	KSF04-225-(45)	-
46	Статор DCK KSF04-225	KSF04-225-(46)	-
47	Кольцо уплотнительное DCK KSF04-225	KSF04-225-(47)	-
48	Муфта DCK KSF04-225	KSF04-225-(48)	-
49	Подшипник DCK KSF04-225	KSF04-225-(49)	-
50	Ротор DCK KSF04-225 D34.1/L138.8mm	KSF04-225-(50)	-
51	Шайба DCK KSF04-225	KSF04-225-(51)	-
52	Подшипник DCK KSF04-225	KSF04-225-(52)	-
53	Винт DCK KSF04-225	KSF04-225-(53)	-
54	Кольцо уплотнительное DCK KSF04-225	KSF04-225-(54)	-
55	Винт DCK KSF04-225	KSF04-225-(55)	-
56	Щиток DCK KSF04-225	KSF04-225-(56)	-
57	Пружина DCK KSF04-225	KSF04-225-(57)	-
58	Винт DCK KSF04-225	KSF04-225-(58)	-
59	Щетка угольная DCK KSF04-225	KSF04-225-(59)	-
60	Держатель DCK KSF04-225	KSF04-225-(60)	-
61	Блокировка DCK KSF04-225	KSF04-225-(61)	-
62	Корпус двигателя DCK KSF04-225	KSF04-225-(62)	-
64	Втулка DCK KSF04-225	KSF04-225-(64)	-
65	Крышка задняя DCK KSF04-225	KSF04-225-(65)	-
66	Соединитель DCK KSF04-225	KSF04-225-(66)	-
68	Плата печатная DCK KSF04-225	KSF04-225-(68)	-
70	Выключатель DCK KSF04-225	KSF04-225-(70)	-
71	Выключатель DCK KSF04-225	KSF04-225-(71)	-
72	Кнопка DCK KSF04-225	KSF04-225-(72)	-
73	Штифт DCK KSF04-225	KSF04-225-(73)	-
74	Трубка алюминиевая DCK KSF04-225	KSF04-225-(74)	-
75	Крышка DCK KSF04-225	KSF04-225-(75)	-
76	Кнопка DCK KSF04-225	KSF04-225-(76)	-
77	Штифт DCK KSF04-225	KSF04-225-(77)	-
78	Ручка главная DCK KSF04-225	KSF04-225-(78)	-
79	Кронштейн DCK KSF04-225	KSF04-225-(79)	-
80	Шланг DCK KSF04-225	KSF04-225-(80)	-
81	Хомут DCK KSF04-225	KSF04-225-(81)	-
83	Винт DCK KSF04-225	KSF04-225-(83)	-
85	Защита шнура DCK KSF04-225	KSF04-225-(85)	-
89	Соединитель DCK KSF04-225	KSF04-225-(89)	-
90	Кольцо стопорное DCK KSF04-225	KSF04-225-(90)	-
91	Прокладка из пеноматериала DCK KSF04-225	KSF04-225-(91)	-
92	Опора для дополнительной ручки DCK KSF04-225	KSF04-225-(92)	-
93	Ручка дополнительная DCK KSF04-225	KSF04-225-(93)	-
95	Трубка алюминиевая DCK KSF04-225	KSF04-225-(95)	-
96	Крышка DCK KSF04-225	KSF04-225-(96)	-
97	Крышка печатной платы DCK KSF04-225	KSF04-225-(97)	-
98	Винт DCK KSF04-225	KSF04-225-(98)	-
99	Плата печатная светодиодной ленты DCK KSF04-225	KSF04-225-(99)	-
100	Пружина DCK KSF04-225	KSF04-225-(100)	-
101	Микровыключатель DCK KSF04-225	KSF04-225-(101)	-
102	Щиток DCK KSF04-225	KSF04-225-(102)	-
103	Основание DCK KSF04-225	KSF04-225-(103)	-
105	Лента светодиодная DCK KSF04-225	KSF04-225-(105)	-
107	Щеткодержатель DCK KSF04-225	KSF04-225-(107)	-
108	Кольцо кромочное DCK KSF04-225	KSF04-225-(108)	-
109	Щетка длинная DCK KSF04-225	KSF04-225-(109)	-
110	Щетка короткая DCK KSF04-225	KSF04-225-(110)	-
112	Рычаг DCK KSF04-225	KSF04-225-(112)	-
113	Браслет DCK KSF04-225	KSF04-225-(113)	-
114	Ушко DCK KSF04-225	KSF04-225-(114)	-
127	Пылесборник DCK KSF04-225	KSF04-225-(127)	-
128	Пылесборник (89, 90, 121-127) DCK KSF04-225	KSF04-225-(128)	-
129	Саморез DCK KSF04-225	KSF04-225-(129)	-
T1	Втулка подвижная (37, 40, 42) DCK KSF04-225	KSF04-225-(T1)	-
T2	Редуктор (4-8, 10, 12) DCK KSF04-225	KSF04-225-(T2)	-
T3	Крышка верхняя (21-24, 26, 27) DCK KSF04-225	KSF04-225-(T3)	-
T4	Стержень удлинитель (91-93, 95, 96) DCK KSF04-225	KSF04-225-(T4)	-
