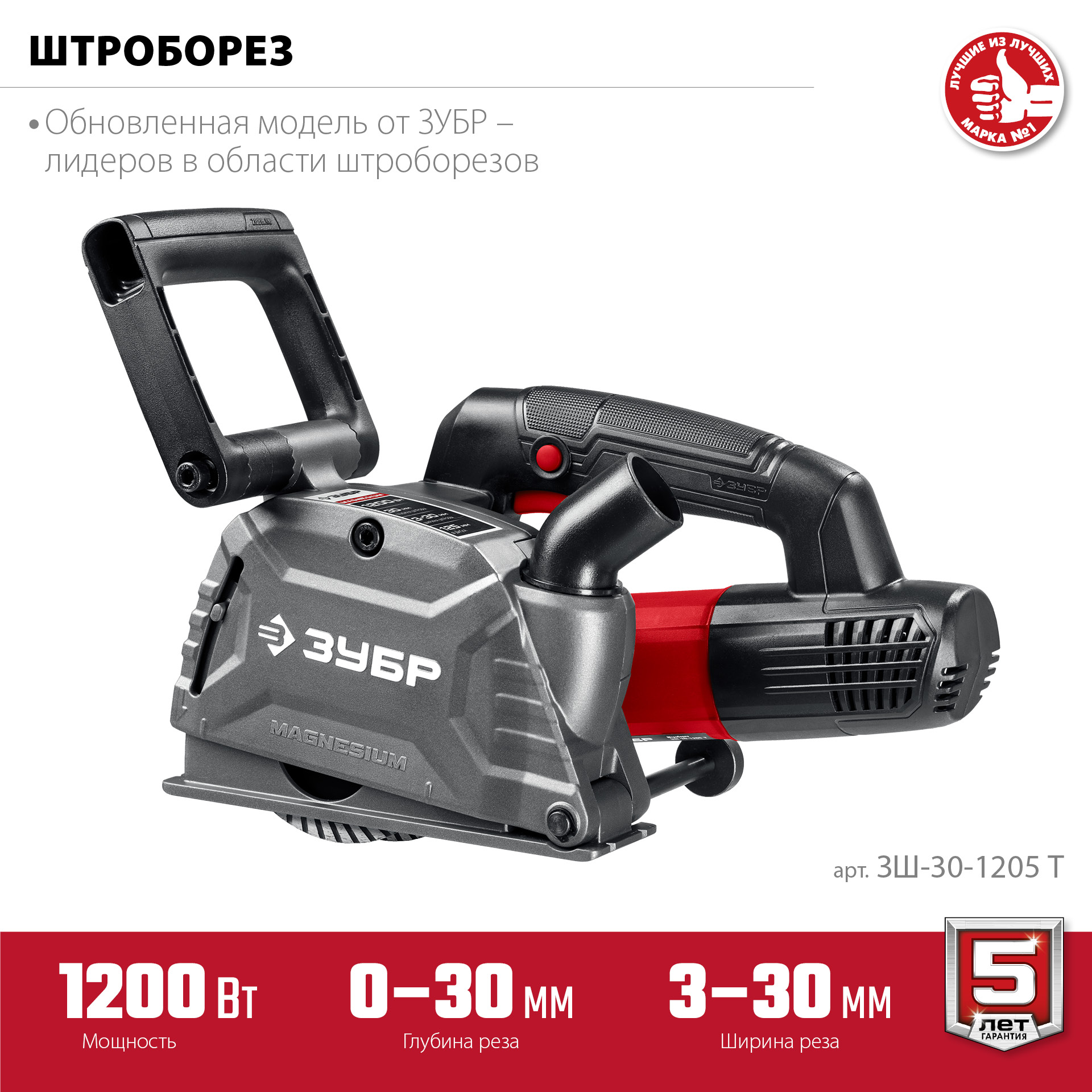

ЗУБР d 125 мм, 1200 Вт, 30 мм, штроборез (бороздодел) (ЗШ-30-1205 Т)
Улучшенная модель в линейке бытовых штроборезов ЗУБР. Идеально подходит для выполнения штроб в кирпиче, пенобетоне и легком бетоне для прокладки проводки и труб. Мощный двигатель позволяет резать без перегрузки изделия и потери скорости. Надежный хват двумя руками с удобным включением, регулируемой рукояткой и погружная система дисков для удобства работы
Преимущества
- Компактная и маневренная модель, наиболее эффективна на кирпичных поверхностях
- Основная рукоятка со встроенным выключателем - удобное включение при надежном хвате
- Система выключения при перегрузке для защиты двигателя
- Бесступенчатая регулировка глубины пропила с удобной шкалой и фиксацией без инструмента
- Простая регулировка ширины штробы с шагом 3 мм с помощью наборных шайб
- Система погружения дисков - это удобное начало работы с плавным введением дисков в контакт с поверхностью
- Специально усиленный корпус редуктора для улучшения теплоотвода и обеспечения прочности самого нагруженного узла

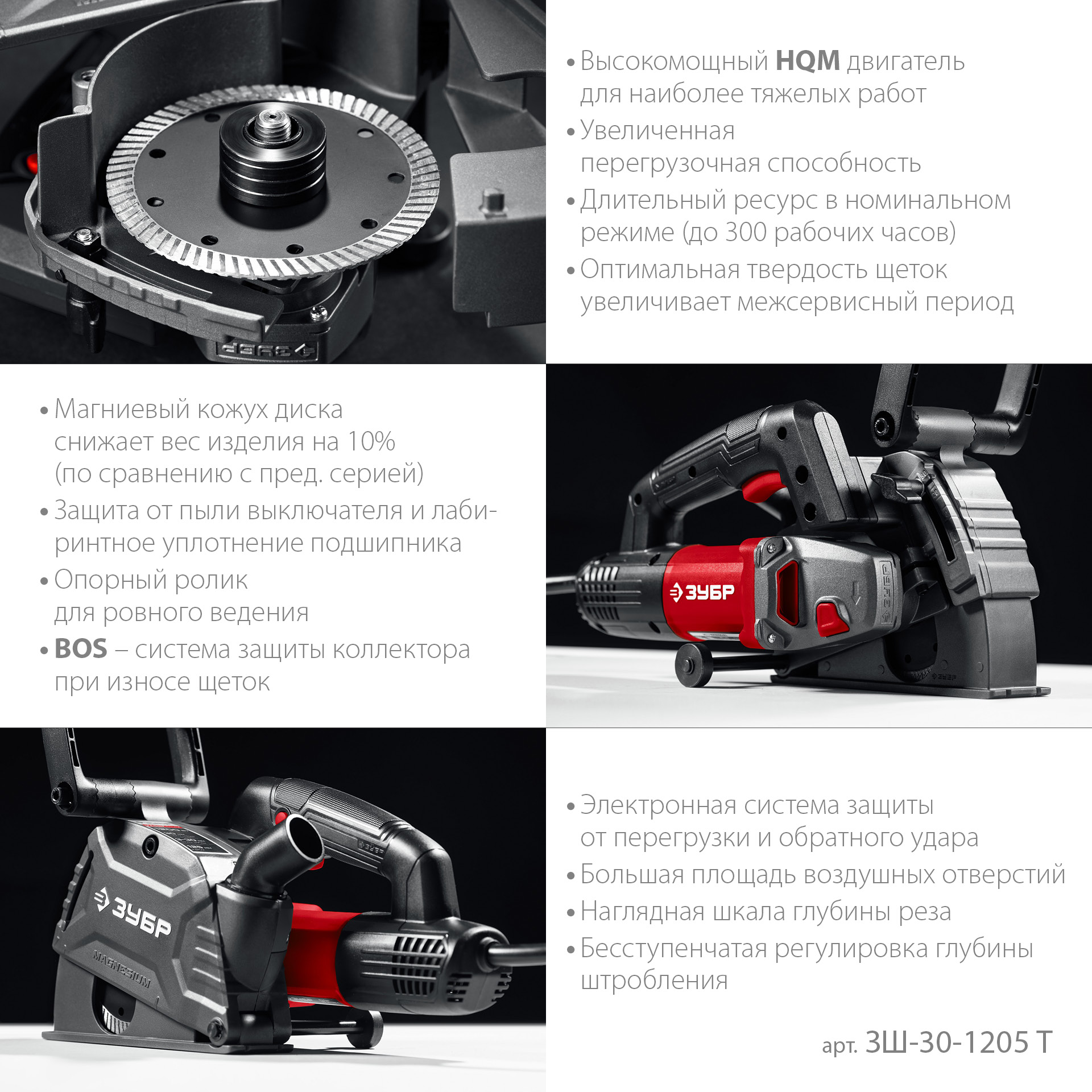

- Кожух дисков из магниевого сплава - более прочная конструкция при существенно сниженном весе
- Пылезащита важных узлов (ротора, подшипников, выключателя) обеспечивает изделию надежность и долгий срок службы
- Удобная блокировка шпинделя для легкой замены дисков
- Закрывающий зону работы подпружиненный кожух предотвращает разброс продуктов реза при любой глубине штробы
- Эффективное пылеудаление благодаря возможности подключения пылесоса (диаметр подключения 32мм, совместимо с пылесосами ЗУБР серии ПУ-хх)
- Возможность резки при установке только одного диска

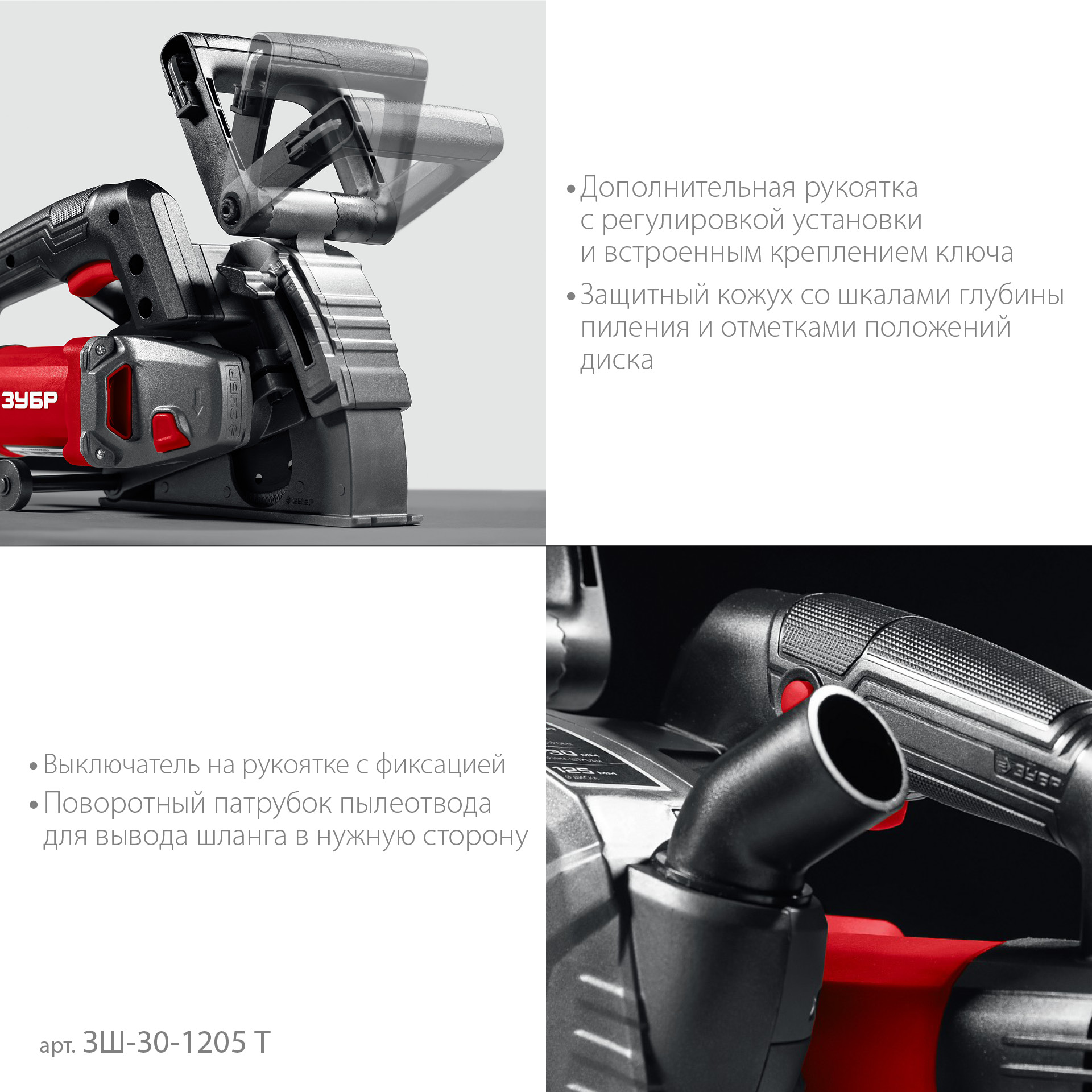

- Дополнительная рукоятка, регулируемая по углу наклона, для надежного хвата
- Специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
Использование
Для штробления и резки канавок в бетонных и кирпичных поверхностях
Частота вращения шпинделя, об/мин | 8800 |
Защита от перегрузки | есть |
Габариты, см | 48x20x24 |
Масса изделия, кг | 4.6 |
Масса в упаковке, кг | 6 |
Гарантия | 60 |
Плавный пуск | нет |
Поддержание постоянных оборотов под нагрузкой | нет |
Диаметр диска, мм | 125 |
Мощность, Вт | 1200 |
Напряжение, В/Гц | 230 / 50 |
Длина кабеля, м | 2 |
Кейс | нет |
Диаметр посадочного отверстия, мм | 22.2 |
Ширина паза, мм | 3-30 |
Глубина реза, мм | 0-30 |
Количество рабочих дисков, шт | 2 |
Регулировка частоты вращения | нет |
Пылезащита | есть |
Антивибрационная защита | нет |
Патрубок подключения пылесоса | есть |
Диаметр патрубка внутренний, мм | 32 |
Работа с подачей воды | нет |
Тип упаковки | коробка картонная |
ЗУБР d 125 мм, 1200 Вт, 30 мм, штроборез (бороздодел) (ЗШ-30-1205 Т) : схема сборки и запчасти
№ | Наименование | Артикул | Цена | |
---|---|---|---|---|
1 | Блок регулировочный | N000-042-879 | - |
|
2 | Штифт 2.5х22 | N000-042-880 | - |
|
3 | Пружина предохранительной рамы | N000-042-881 | - |
|
4 | Прокладка | N000-042-882 | - |
|
5 | Рычаг нажимной | N000-042-883 | - |
|
6 | Винт регулировочный | N000-042-884 | - |
|
7 | Гайка регулировочная | N000-042-885 | - |
|
8 | Фиксатор 3 | N000-042-886 | - |
|
10 | Кольцо уплотнительное 7.2х1.9 | N000-042-887 | - |
|
11 | Штифт для крепления гвоздя | N000-042-888 | - |
|
12 | Поршень для крепления гвоздя | N000-042-889 | - |
|
13 | Втулка со штифтом | N000-042-890 | - |
|
14 | Кольцо стопорное | N000-042-891 | - |
|
15 | Седло пружины поршня | N000-042-892 | - |
|
16 | Пружина для крепления гвоздей | N000-042-893 | - |
|
17 | Отбойник поршня | N000-042-894 | - |
|
20 | Стопор гвоздя | N000-042-895 | - |
|
22 | Пружина крепления гвоздя | N000-042-896 | - |
|
23 | Штифт вала | N000-042-897 | - |
|
24 | Штифт 3х35 | N000-042-898 | - |
|
25 | Накладка | N000-042-899 | - |
|
26 | Пружина спускового крючка | N000-042-900 | - |
|
27 | Крючок спусковой | N000-042-901 | - |
|
28 | Кольцо уплотнительное 15х2.65 | N000-042-902 | - |
|
29 | Кольцо уплотнительное 6.14х1 | N000-042-904 | - |
|
30 | Корпус клапана | N000-042-905 | - |
|
32 | Пружина переключателя | N000-042-906 | - |
|
35 | Рычаг поворотный | N000-042-907 | - |
|
36 | Кольцо уплотнительное 18х2.65 | N000-042-908 | - |
|
37 | Гнездо поворотное | N000-042-909 | - |
|
38 | Пружина спускового крючка | N000-042-910 | - |
|
40 | Накладка рукоятки резиновая | N000-042-911 | - |
|
41 | Крышка воздухозаборника | N000-042-912 | - |
|
43 | Крышка пружинная | N000-042-913 | - |
|
44 | Пластина гвоздевая | N000-042-914 | - |
|
45 | Вал | N000-042-915 | - |
|
47 | Пружина | N000-042-916 | - |
|
48 | Винт | N000-042-917 | - |
|
49 | Кольцо уплотнительное 50х1.8 | N000-042-918 | - |
|
50 | Штифт стопорный крышки | N000-042-919 | - |
|
51 | Пружина для крепления гвоздя | N000-042-920 | - |
|
52 | Клапан в сборе (EV 69-81) | N000-042-903 | - |
|
53 | Узел крепления гвоздя | N000-042-922 | - |
|
54 | Болт M5х10 Hex | N000-042-923 | - |
|
55 | Пластина глушителя решетчатая | N000-042-924 | - |
|
56 | Крышка цилиндра | N000-042-925 | - |
|
57 | Заглушка крышки цилиндра | N000-042-926 | - |
|
58 | Сетка глушителя | N000-042-927 | - |
|
60 | Скоба предохранительная | N000-042-928 | - |
|
61 | Прокладка головки цилиндра | N000-042-929 | - |
|
62 | Седло пружины | N000-042-930 | - |
|
65 | Пружина сжатия | N000-042-931 | - |
|
67 | Кольцо уплотнительное 56.8х3 | N000-042-932 | - |
|
68 | Прокладка клапана | N000-042-933 | - |
|
69 | Клапан | N000-042-934 | - |
|
70 | Кольцо уплотнительное 55х3.55 | N000-042-935 | - |
|
73 | Уплотнение цилиндра | N000-042-936 | - |
|
19_21_31 | Кольцо уплотнительное 55.5х5.7 | N000-042-937 | - |
|
66.74 | Поршень в сборе | N000-042-938 | - |
|
