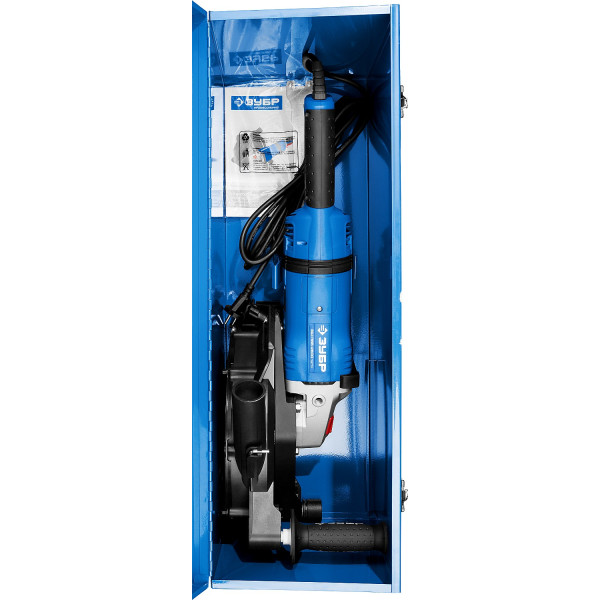

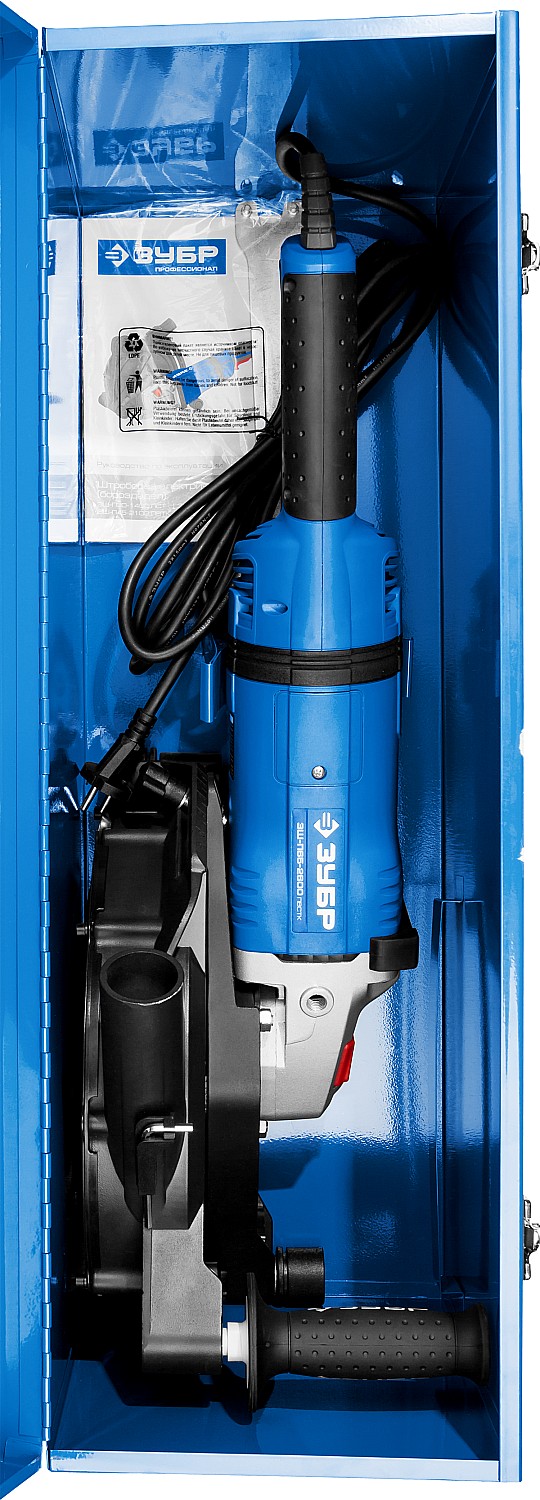

ЗУБР d 180 мм, 2100 Вт, 45 мм, штроборез (бороздодел), метал. ящик, Профессионал (ЗШ-П45-2100 ПВТК)
Мощная модель в серии профессиональных штроборезов ЗУБР для выполнения штроб в бетонах разных марок. Быстрый рез на любую глубину до 45 мм благодаря увеличенной мощности двигателя. Эффективное пылеудаление исключает простои на проветривание пыли. Пониженный уровень вибраций в условиях предельных нагрузок за счет точной сборки и демпфированной основной рукоятки
Преимущества
- Плавный пуск позволяет раскручивать мощный двигатель без рывка и пусковой перегрузки
- Система защиты по току исключает термическое повреждение двигателя при перегрузках в работе
- Полная пылезащита всех узлов обеспечивает изделию надежность и долгий срок службы:
- подшипники с резиновыми крышками и их лабиринтная защита,
- полная заливка обмоток статора и ротора, бронирование ротора капроновой сеткой,
- пылезащищенный выключатель - Бесступенчатая регулировка глубины пропила с удобной шкалой и фиксацией без инструмента
- Простая регулировка ширины штробы с шагом 4.3 мм с помощью наборных шайб
- Специально усиленный корпус редуктора для улучшения теплоотвода и обеспечения прочности самого нагруженного узла
- Антивибрационная система защищает от вредного воздействия в процессе работы
- Удобная блокировка шпинделя для легкой замены дисков
- Эффективное пылеудаление благодаря возможности подключения пылесоса (диаметр патрубка 35мм, совместимо с пылесосами ЗУБР серии ПУ-хх)
- Поворотная основная рукоятка для лучшего контроля во время работы
- Устойчивость и ровное движение по поверхности благодаря широко расставленным роликам
- Фирменная дополнительная рукоятка с мягкой накладкой для надежного хвата
- Выключатель с защитой от пыли, случайного включения и с фиксацией во включенном положении
- Специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
- Быстрая замена щеток
- Фирменный кейс для удобного хранения и переноски
Использование
Для штробления и резки канавок в бетонных и кирпичных поверхностях
| Частота вращения шпинделя, об/мин | 8000 |
| Защита от перегрузки | есть |
| Габариты, см | 61x21.5x32 |
| Масса изделия, кг | 8 |
| Масса в упаковке, кг | 12.7 |
| Гарантия | 60 |
| Плавный пуск | есть |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Диаметр диска, мм | 180 |
| Мощность, Вт | 2100 |
| Напряжение, В/Гц | 230 / 50 |
| Длина кабеля, м | 4 |
| Кейс | есть |
| Диаметр посадочного отверстия, мм | 22.2 |
| Ширина паза, мм | 4.3-35 |
| Глубина реза, мм | 0-45 |
| Количество рабочих дисков, шт | до 2 |
| Регулировка частоты вращения | нет |
| Пылезащита | есть |
| Антивибрационная защита | есть |
| Патрубок подключения пылесоса | есть |
| Диаметр патрубка внутренний, мм | 35 |
| Работа с подачей воды | нет |
| Тип упаковки | бокс металлический |
| Защита от повторного пуска | нет |
ЗУБР d 180 мм, 2100 Вт, 45 мм, штроборез (бороздодел), метал. ящик, Профессионал (ЗШ-П45-2100 ПВТК) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M5x16 | N000-022-358 | 18 |
|
| 2 | Шайба-гровер D5 | UM04-001-003 | 101 |
|
| 3 | Крышка кожуха | N000-027-362 | - |
|
| 4 | Прокладка кожуха | N000-027-363 | 237 |
|
| 5 | Гайка зажимная | N000-027-364 | 211 |
|
| 6 | Диск отрезной | N000-027-365 | - |
|
| 7 | Шайба промежуточная | N000-027-366 | 124 |
|
| 8 | Шайба прижимная | N000-027-334 | 297 |
|
| 9 | Основание кожуха | N000-027-368 | - |
|
| 10 | Адаптер ключа | N000-027-369 | - |
|
| 11 | Ключ имбусовый 4mm | N000-022-390 | - |
|
| 12 | Винт-барашек | N000-027-370 | 202 |
|
| 13 | Шайба D8 | N000-020-872 | 101 |
|
| 14 | Ось | N000-027-371 | - |
|
| 15 | Шайба D12 | N000-022-385 | - |
|
| 16 | Ролик | N000-027-372 | - |
|
| 17 | Кольцо стопорное D12 | N000-020-841 | - |
|
| 18 | Кронштейн вращающийся | N000-027-373 | - |
|
| 19 | Болт M8x25 | N000-027-374 | - |
|
| 20 | Гайка M8 | N000-013-916 | 101 |
|
| 21 | Ось | N000-027-375 | - |
|
| 22 | Рукоятка дополнительная | N000-027-376 | - |
|
| 23 | Винт M5х20 | N000-020-799 | - |
|
| 24 | Фланец | N000-027-377 | 194 |
|
| 25 | Шпиндель | N000-027-378 | 336 |
|
| 26 | Кольцо пылезащитное | U503-181-009 | 202 |
|
| 27 | Крышка корпуса редуктора | N000-027-379 | 483 |
|
| 28 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202 |
|
| 29 | Фиксатор подшипника шпинделя D42xh2,2 | U253-235-013 | 101 |
|
| 30 | Шайба-гровер D4 | N000-013-842 | - |
|
| 31 | Винт M4х12 | N000-023-855 | - |
|
| 32 | Шпонка сегментная 13x5x4 | U353-115-006 | 124 |
|
| 33 | Шестерня ведомая | N000-027-380 | 980 |
|
| 34 | Кольцо разжимное D13 #F | UM06-001-005 | 101 |
|
| 35 | Саморез 5x28 РН2 #F | UM02-000-079 | - |
|
| 36 | Саморез ST4.8x30 | N000-019-906 | - |
|
| 37 | Подшипник шариковый 629-2Z (26х9х8) OG | U009-629-RS0 | 311 |
|
| 38 | Кольцо стопорное D5 | N000-022-374 | - |
|
| 39 | Корпус редуктора | N000-027-415 | 989 |
|
| 41 | Шайба гровер D8 | N000-013-932 | 44 |
|
| 42 | Шестерня ведущая | N000-027-381 | 477 |
|
| 43 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202 |
|
| 44 | Кольцо пылезащитное D29 | U503-181-030 | 124 |
|
| 45 | Кольцо стопорное сжимное D34 | UM06-002-002 | 34 |
|
| 46 | Ротор КД | U503-211-028 | 3 391 |
|
| 47 | Кольцо пылезащитное D29 | N000-027-413 | 101 |
|
| 48 | Втулка подшипника 629 резиноваяD30x9 | U253-235-032 | 144 |
|
| 49 | Накладка резиновая | U503-181-037 | - |
|
| 50 | Кнопка стопора 25х26х11 | U503-181-021 | 103 |
|
| 51 | Пружина стопора D9xh13 | U503-140-023 | 101 |
|
| 52 | Диффузор D87.5х51 | U503-181-034 | 94 |
|
| 53 | Саморез 5x74 РН2 #F | UM02-000-062 | - |
|
| 54 | Статор КД | U503-211-034-2 | 2 637 |
|
| 55 | Корпус двигателя | U503-181-038 | 1 617 |
|
| 56 | Щеткодержатель c пружиной | U503-181-041 | 353 |
|
| 59 | Болт ST4.2х10mm | N000-014-026 | - |
|
| 60 | Ручка левая часть | U503-181-058 | 1 617 |
|
| 61 | Саморез ST4.2x16 | N000-024-383 | - |
|
| 62 | Крышка щеткодержателя | U503-181-044 | 53 |
|
| 63 | Шайба пластиковая | U503-181-047 | 202 |
|
| 64 | Вставка амортизационная | U503-181-048 | 707 |
|
| 65 | Блок электронный | V000-004-382 | 772 |
|
| 66 | Шнур сетевой PVC, H05RN-F, 2x1mm2, 3m | N000-019-901 | 404 |
|
| 67 | Прижим шнура | U503-181-056 | - |
|
| 68 | Воротник шнура | U098-004-025 | 101 |
|
| 70 | Конденсатор 0,47 M х2 40/085/21C 275V~ | U503-181-050 | - |
|
| 71 | Ручка правая часть | U503-181-054 | 1 617 |
|
| 72 | Пружина | U503-181-052 | 202 |
|
| 73 | Кнопка фиксатора | U503-181-051 | 303 |
|
