Штроборез электрический KZR125

Артикул:

KZR125

Вес:

10.65 кг.

Производитель:

DCK

Размеры:

Цена:

28 990 руб.

Количество:

шт.

Запчасти

Особенности модели

1. Плавный пуск

2. Регулируемый кожух

3. Возможность подключения пылесоса

4. Регулируемая глубина реза

Комплектация и упаковка

Штроборез электрический

Алмазный круг (2 шт)

Ключ (3 шт)

Алаптер для пытлсоса

Угольные щетки

Пластиковый кейс

Технические характеристики

Номинальная мощность: 1800 Вт

Скорость вращения: 13000 об/мин

Мах диаметр диска: Φ125 мм

Max глубина реза: 37,5 мм

Max ширина паза: 50 мм

Вес нетто: 4,1 кг

Штроборез электрический KZR125 : схема сборки и запчасти

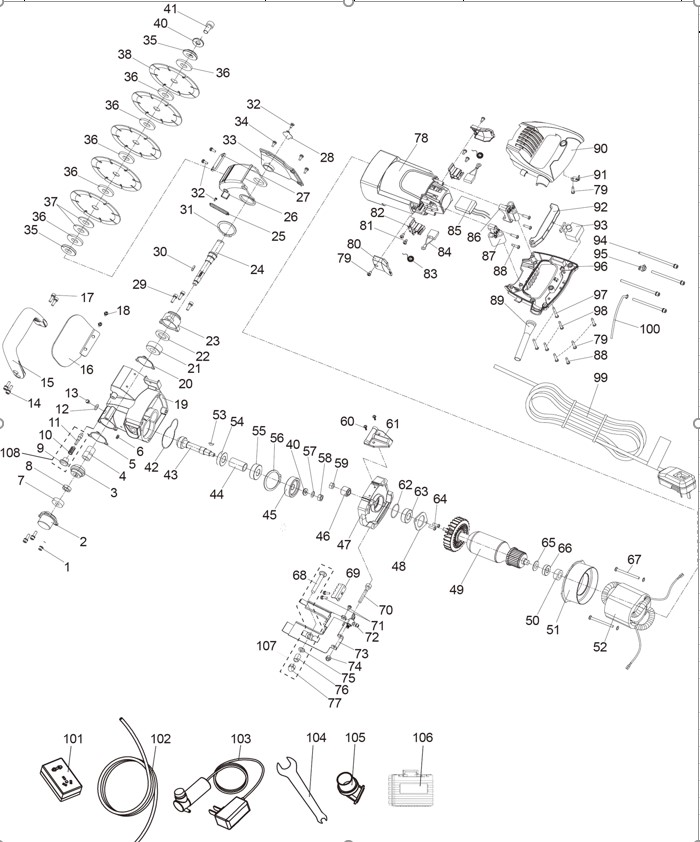

Штроборез электрический KZR125 - разборная схема

№	Наименование	Артикул	Цена
1	Винт DCK KZR125	KZR125-(1)	-
2	Гнездо задней крышки DCK KZR125	KZR125-(2)	-
3	Шестерня коническая DCK KZR125	KZR125-(3)	-
4	Втулка DCK KZR125	KZR125-(4)	-
5	Прокладка масляная DCK KZR125	KZR125-(5)	-
6	Винт DCK KZR125	KZR125-(6)	-
7	Подшипник DCK KZR125	KZR125-(7)	-
8	Гайка шестигранная DCK KZR125	KZR125-(8)	-
12	Прокладка масляная DCK KZR125	KZR125-(12)	-
13	Винт DCK KZR125	KZR125-(13)	-
15	Рукоятка DCK KZR125	KZR125-(15)	-
16	Отбойник DCK KZR125	KZR125-(16)	-
18	Винт DCK KZR125	KZR125-(18)	-
19	Корпус редуктора DCK KZR125	KZR125-(19)	-
20	Прокладка масляная DCK KZR125	KZR125-(20)	-
21	Подшипник DCK KZR125	KZR125-(21)	-
22	Сальник масляный DCK KZR125	KZR125-(22)	-
23	Крышка передняя DCK KZR125	KZR125-(23)	-
24	Шпиндель DCK KZR125	KZR125-(24)	-
25	Пружина DCK KZR125	KZR125-(25)	-
26	Кожух защитный DCK KZR125	KZR125-(26)	-
27	Отбойник DCK KZR125	KZR125-(27)	-
28	Крышка защитная DCK KZR125	KZR125-(28)	-
29	Винт DCK KZR125	KZR125-(29)	-
30	Шпонка на лыске DCK KZR125	KZR125-(30)	-
31	Кольцо пружинное для вала DCK KZR125	KZR125-(31)	-
32	Винт DCK KZR125	KZR125-(32)	-
33	Крышка боковая DCK KZR125	KZR125-(33)	-
34	Винт DCK KZR125	KZR125-(34)	-
35	Фланцы комплект DCK KZR125	KZR125-(35)	-
36	Штифт разделительный DCK KZR125	KZR125-(36)	-
37	Шайба DCK KZR125	KZR125-(37)	-
38	Диск отрезной DCK KZR125	KZR125-(38)	-
40	Шайба DCK KZR125	KZR125-(40)	-
41	Винт DCK KZR125	KZR125-(41)	-
42	Уплотнение DCK KZR125	KZR125-(42)	-
43	Вал несущий DCK KZR125	KZR125-(43)	-
44	Втулка DCK KZR125	KZR125-(44)	-
45	Шестерня (большая) DCK KZR125	KZR125-(45)	-
46	Шестерня (маленькая) DCK KZR125	KZR125-(46)	-
47	Крышка корпуса редуктора DCK KZR125	KZR125-(47)	-
48	Стопор подшипника DCK KZR125	KZR125-(48)	-
49	Якорь DCK KZR125 D51.1/L219.4mm	KZR125-(49)	-
50	Крышка подшипника DCK KZR125	KZR125-(50)	-
51	Перегородка DCK KZR125	KZR125-(51)	-
52	Статор DCK KZR125	KZR125-(52)	-
53	Шпонка Вудруфа DCK KZR125	KZR125-(53)	-
54	Подшипник DCK KZR125	KZR125-(54)	418.56
55	Подшипник DCK KZR125	KZR125-(55)	577.92
56	Кольцо пружинное для отверстия DCK KZR125	KZR125-(56)	-
57	Шайба DCK KZR125	KZR125-(57)	-
58	Гайка шестигранная M8 DCK KZR125	KZR125-(58)	-
59	Гайка шестигранная M8*1 DCK KZR125	KZR125-(59)	-
60	Винт DCK KZR125	KZR125-(60)	-
61	Уровень DCK KZR125	KZR125-(61)	-
62	Кольцо уплотнительное DCK KZR125	KZR125-(62)	-
63	Подшипник DCK KZR125	KZR125-(63)	-
65	Шайба DCK KZR125	KZR125-(65)	-
66	Подшипник DCK KZR125	KZR125-(66)	-
67	Винт DCK KZR125	KZR125-(67)	-
69	Кожух защитный короткой муфты DCK KZR125	KZR125-(69)	-
70	Винт DCK KZR125	KZR125-(70)	-
72	Кран DCK KZR125	KZR125-(72)	-
73	Основание DCK KZR125	KZR125-(73)	-
74	Контргайка с нейлоновой вставкой DCK KZR125	KZR125-(74)	-
75	Шайба DCK KZR125	KZR125-(75)	-
76	Втулка DCK KZR125	KZR125-(76)	-
77	Гайка колпачковая DCK KZR125	KZR125-(77)	-
79	Винт DCK KZR125	KZR125-(79)	-
81	Винт DCK KZR125	KZR125-(81)	-
82	Держатель DCK KZR125	KZR125-(82)	-
83	Пружина DCK KZR125	KZR125-(83)	-
84	Щетка графитовая DCK KZR125	KZR125-(84)	-
85	Устройство плавного пуска DCK KZR125	KZR125-(85)	-
86	Гнездо, соединительное правое DCK KZR125	KZR125-(86)	-
87	Гнездо, соединительное левое DCK KZR125	KZR125-(87)	-
88	Винт DCK KZR125	KZR125-(88)	-
89	Устройство защитное шнура DCK KZR125	KZR125-(89)	-
91	Механизм фиксации длины хода DCK KZR125	KZR125-(91)	-
92	Переключатель триггерный DCK KZR125	KZR125-(92)	-
93	Выключатель DCK KZR125	KZR125-(93)	-
94	Винт DCK KZR125	KZR125-(94)	-
95	Хомут для труб DCK KZR125	KZR125-(95)	-
97	Винт DCK KZR125	KZR125-(97)	-
98	Винт DCK KZR125	KZR125-(98)	-
99	Шнур с защитой от утечки DCK KZR125	KZR125-(99)	-
100	Провод заземляющий DCK KZR125	KZR125-(100)	-
101	Розетка DCK KZR125	KZR125-(101)	-
102	Патрубок водяной DCK KZR125	KZR125-(102)	-
103	Насос водяной DCK KZR125	KZR125-(103)	-
104	Ключ гаечный с открытым зевом DCK KZR125	KZR125-(104)	-
105	Отверстие выпуска пыли DCK KZR125	KZR125-(105)	-
106	Ящик пластмассовый DCK KZR125	KZR125-(106)	-
107	Болт в сборе (68, 75, 76, 77) DCK KZR125	KZR125-(107)	-
108	Узел блокировки (9, 10, 11) DCK KZR125	KZR125-(108)	-
