ЗУБР 2200 Вт, d230 мм, УШМ, Профессионал (УШМ-П230-2200 П)
Серьезная модель с увеличенной мощностью двигателя. Оптимальный выбор для любой работы - резки, шлифования, обдирки, зачистки. Отличные характеристики, высокая надежность, усиленная пылезащита и оптимальная эргономика помогают работать максимально эффективно
Преимущества
- Мощная модель с высокой производительностью и небольшим весом
- Система плавного пуска позволяет раскручивать мощный двигатель без рывка и пусковой перегрузки
- HQM - повышенная стойкость двигателя к перегрузкам за счет более плотной укладки обмоток
- FDP - полная защита основных узлов от пыли:
- ротор с капроновым бандажом и дополнительным слоем защитного лака,
- статор со специальным покрытием обмотки,
- пылезащищенный выключатель с ультразвуковой сваркой,
- лабиринтное уплотнение всех шариковых подшипников создает непроницаемый для пыли воздушный барьер - Возможность поворота основной рукоятки вокруг своей оси - это естественный хват при любой ориентации инструмента
- Поворотная с шагом 90° голова позволяет настроить изделие под левую руку или для резки
- Защитный кожух диска с простой фиксацией без инструмента
- DP - фланцы из разного материала предотвращают чрезмерное затягивание диска при работе
- Профессиональный уровень производства валов с механической обработкой после закалки предотвращает их деформацию
- Широкий эргономичный выключатель с пылезащитой, блокировкой непреднамеренного включения, а также фиксацией во включенном положении
- BOS - специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
- Быстрый доступ к щеткам для замены
- Надежный хват благодаря основной и дополнительной рукояткам с мягкими накладками
- Три места крепления дополнительной рукоятки для удобного хвата при любой работе
- Кабель питания с увеличенной длиной 3м в резиновой изоляции
Использование
Для зачистки, шлифовки и резки металлов, резки бетона и камня при установке соответствующих шлифовальных, отрезных, алмазных кругов
Защита от перегрузки | нет |
Габариты, см | 55.5х17х12 |
Масса изделия, кг | 6 |
Масса в упаковке, кг | 6.6 |
Гарантия | 60 |
Число оборотов, об/мин | 6600 |
Плавный пуск | есть |
Поддержание постоянных оборотов под нагрузкой | нет |
Диаметр диска, мм | 230 |
Посадочный диаметр, мм | 22.2 |
Электронная регулировка оборотов | нет |
Резьба шпинделя | М14 |
Отключение питания при заклинивании диска | нет |
Защита от непреднамеренного пуска | есть |
Регулировка положения кожуха без инструмента | есть |
Фиксация кнопки включения | есть |
Дополнительная рукоятка | есть |
Поворотная голова | есть |
Поворотная основная рукоятка | есть |
Суперфланец | есть |
Мощность, Вт | 2200 |
Напряжение, В/Гц | 230/50 |
Длина кабеля, м | 3 |
Антивибрационная рукоятка | нет |
Защита от повреждения коллектора | есть |
Тип упаковки | коробка картонная |
Быстрозажимная гайка МИГ | нет |

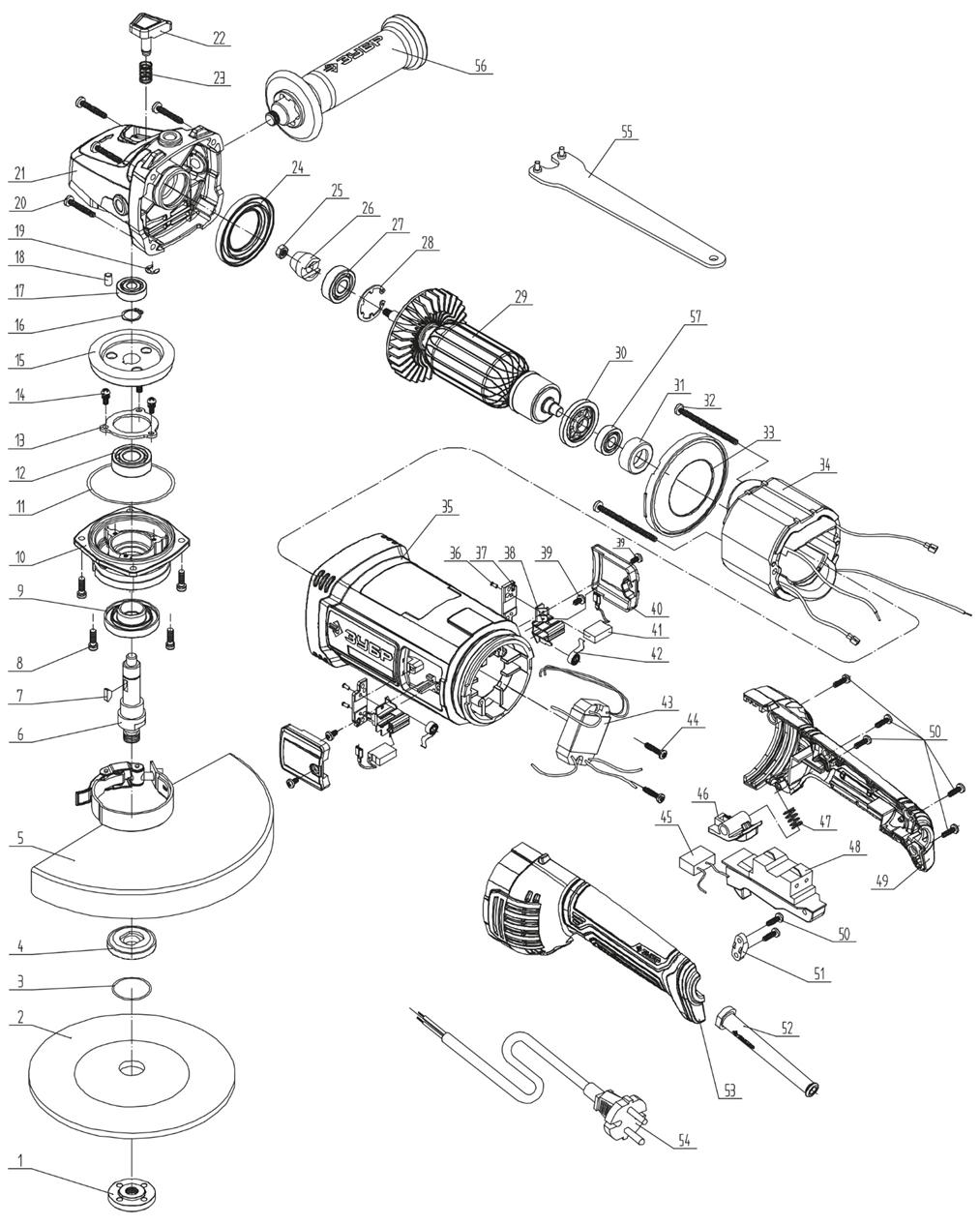

ЗУБР 2200 Вт, d230 мм, УШМ, Профессионал (УШМ-П230-2200 П) : схема сборки и запчасти
№ | Наименование | Артикул | |
---|---|---|---|
1 | Фланец прижимной внешний M14 | U353-115-001 |
|
3 | Кольцо стопорное D26 | N000-017-189 |
|
4 | Фланец внутренний D14 Ls17.5 | N000-019-862 |
|
5 | Кожух защитный | N000-019-815 |
|
6 | Шпиндель | N000-037-449 |
|
7 | Шпонка сегментная 13x5x4 | U353-115-006 |
|
8 | Винт M5x19 | UM01-000-037 |
|
9 | Кольцо пылезащитное | U503-181-009 |
|
10 | Крышка корпуса редуктора | N000-037-263 |
|
10 | Крышка корпуса редуктора | N000-037-450 |
|
11 | Кольцо уплотнительное D70хd2 | N000-037-279 |
|
12 | Подшипник шариковый 6202 открытый (35х15х11) n/n | U009-620-200 |
|
13 | Фиксатор подшипника шпинделя D42xh2,2 | U253-235-013 |
|
15 | Шестерня ведомая | N000-037-451 |
|
16 | Кольцо разжимное D14 | UM06-001-006 |
|
17 | Подшипник 619/9-2Z (9x20x6) | N000-042-204 |
|
18 | Штифт резиновый | N000-037-266 |
|
19 | Кольцо стопорное D6 Е-образное | UM06-000-013 |
|
21 | Корпус редуктора | N000-037-452 |
|
22 | Кнопка блокировки вала | N000-019-820 |
|
23 | Пружина | N000-027-397 |
|
24 | Кольцо защитное | N000-019-822 |
|
25 | Гайка M8 | N000-017-159 |
|
26 | Шестерня ведущая | N000-037-453 |
|
27 | Подшипник шариковый 6201-2Z (32х12х10) LFB | N000-034-508 |
|
28 | Кольцо стопорное сжимное D36 | UM06-002-009 |
|
29 | Ротор КД | N000-037-454 |
|
30 | Кольцо пылезащитное D29 | U503-181-030 |
|
31 | Втулка подшипника 629 резиноваяD30x9 | U253-235-032 |
|
33 | Диффузор | N000-037-269 |
|
34 | Статор КД | N000-037-455 |
|
35 | Корпус статора | N000-037-271 |
|
38 | Щеткодержатель (пара) | N000-019-830 |
|
40 | Крышка щеткодержателя | N000-037-272 |
|
43 | Блок плавного пуска KJC-150 | V000-004-528 |
|
45 | Конденсатор 0.47uF | N000-017-164 |
|
46 | Кнопка фиксации поворота рукоятки | N000-035-604 |
|
47 | Пружина | N000-019-874 |
|
49 | Рукоятка правая часть | N000-037-273 |
|
53 | Рукоятка левая часть | N000-037-274 |
|
54 | Шнур сетевой Rubber 2x1,5mm2 3m | U099-004-008-3 |
|
56 | Ручка боковая дополнительная | U503-210-019 |
|
57 | Подшипник шариковый 629-2Z (26х9х8) OG | U009-629-RS0 |
|
