ЗУБР 900 Вт, d125 мм, УШМ, Профессионал (УШМ-П125-900)
УШМ увеличенной мощности при сохранении компактных размеров. Сочетание диска 125 мм и мощности двигателя отлично подходит для всех видов работ - резки металла, кирпича, керамики, зачистки и шлифовки. Простота конструкции и усиленная пылезащита всех узлов гарантирует долгий срок службы даже при самых суровых условиях эксплуатации

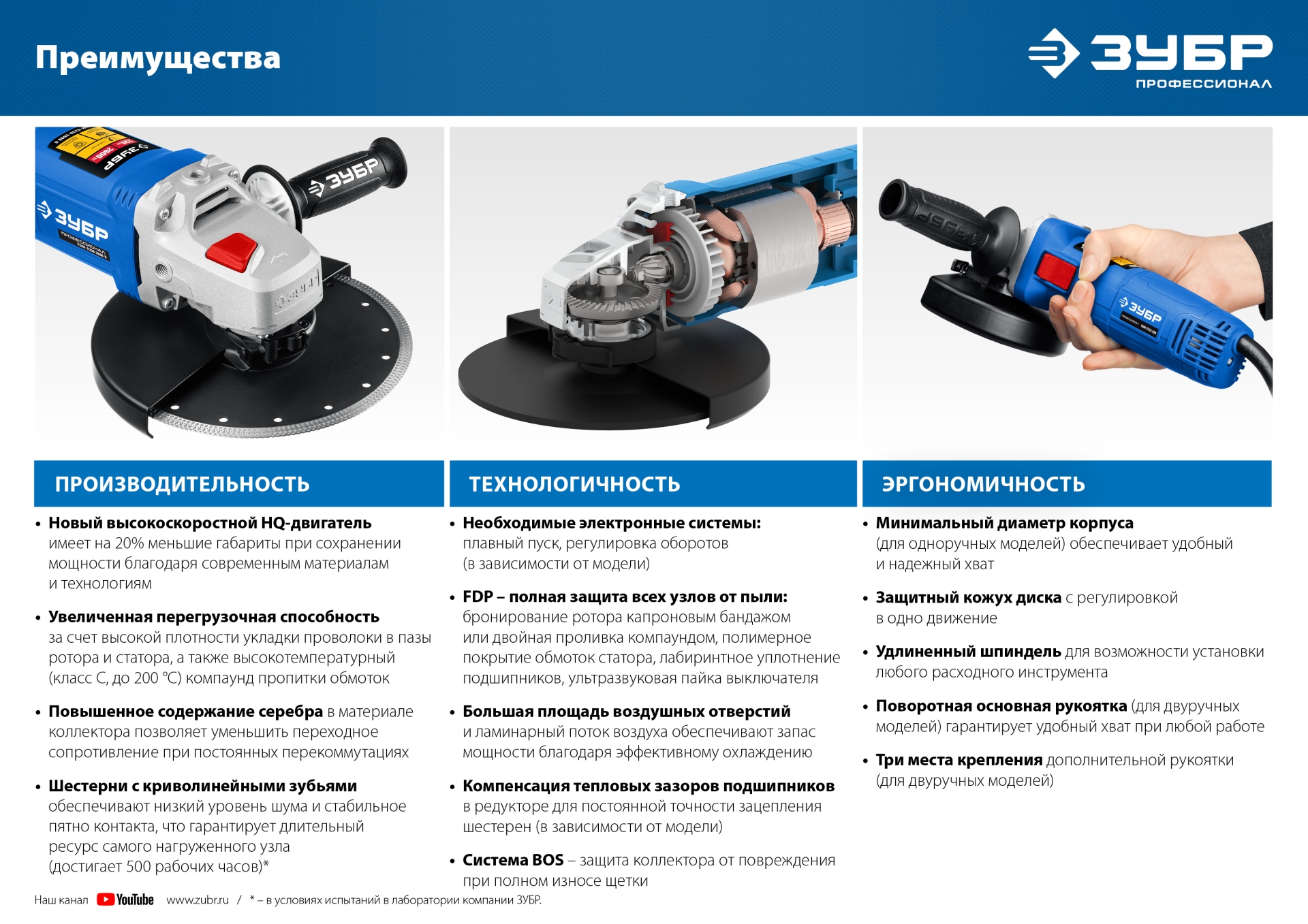

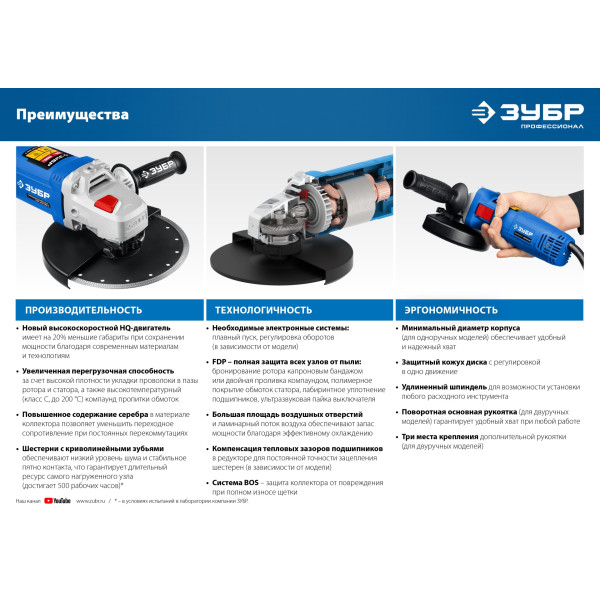

Преимущества
- Компактная и маневренная модель в линейке профессиональных одноручных машин в ассортименте ЗУБР. Очень удобна для работы в стесненных условиях
- Наиболее компактные размеры корпуса благодаря современным материалам и технологиям производства двигателя
- HQM - повышенная стойкость двигателя к перегрузкам за счет более плотной укладки обмоток
- FDP - полная защита основных узлов от пыли:
- ротор с капроновым бандажом и дополнительным слоем защитного лака,
- статор со специальным покрытием обмотки,
- пылезащищенный выключатель с ультразвуковой сваркой,
- лабиринтное уплотнение всех шариковых подшипников создает непроницаемый для пыли воздушный барьер - Направляющий диффузор в системе обдува способствует стабильности температуры основных компонентов
- Низкий уровень шума за счет редуктора с косозубыми коническими шестернями
- Поворотная с шагом 90° голова позволяет настроить изделие под левую руку или для резки
- Защитный кожух диска с мгновенной регулировкой положения удобным рычажком в одно движение
- DP - фланцы из разного материала предотвращают чрезмерное затягивание диска при работе
- Профессиональный уровень производства валов с механической обработкой после закалки предотвращает их деформацию
- Легкое включение удобной кнопкой в одно движение
- BOS - специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
- Простой доступ к щеткам для замены
- Кабель питания с увеличенной длиной 3м в резиновой изоляции
Использование
Для зачистки, шлифовки и резки металлов, резки бетона и камня при установке соответствующих шлифовальных, отрезных, алмазных кругов
Защита от перегрузки | нет |
Габариты, см | 36x14x10.5 |
Масса изделия, кг | 2.2 |
Масса в упаковке, кг | 2.6 |
Гарантия | 60 |
Число оборотов, об/мин | 11000 |
Плавный пуск | нет |
Поддержание постоянных оборотов под нагрузкой | нет |
Диаметр диска, мм | 125 |
Посадочный диаметр, мм | 22.2 |
Электронная регулировка оборотов | нет |
Резьба шпинделя | М14 |
Отключение питания при заклинивании диска | нет |
Защита от непреднамеренного пуска | нет |
Регулировка положения кожуха без инструмента | есть |
Фиксация кнопки включения | есть |
Дополнительная рукоятка | есть |
Поворотная голова | есть |
Поворотная основная рукоятка | нет |
Суперфланец | есть |
Мощность, Вт | 900 |
Напряжение, В/Гц | 220-240/50 |
Длина кабеля, м | 3 |
Антивибрационная рукоятка | нет |
Защита от повреждения коллектора | есть |
Тип упаковки | коробка картонная |
Быстрозажимная гайка МИГ | нет |
ЗУБР 900 Вт, d125 мм, УШМ, Профессионал (УШМ-П125-900) : схема сборки и запчасти
№ | Наименование | Артикул | Цена | |
---|---|---|---|---|
1 | Фланец прижимной внешний M14 | U353-115-001 | 109 |
|
3 | Фланец внутренний D14 Ls17.5 | N000-019-862 | 133 |
|
4 | Кожух защитный | N000-029-388 | 606 |
|
5 | Кольцо | N000-029-392 | - |
|
6 | Рычаг | N000-029-390 | - |
|
8 | Шайба D4 | N000-030-742 | 25 |
|
9 | Штифт D4х10 | N000-029-391 | - |
|
11 | Кольцо пылезащитное | N000-037-233 | 40 |
|
12 | Винт M5x19 | UM01-000-037 | 101 |
|
13 | Крышка корпуса редуктора | N000-037-234 | 303 |
|
14 | Кольцо уплотнительное D46.5х1.5 | N000-037-235 | 61 |
|
15 | Шпиндель | N000-037-236 | 374 |
|
16 | Шпонка сегментная 13x5x4 | U353-115-006 | 124 |
|
17 | Подшипник шариковый 6202 открытый (35х15х11) n/n | U009-620-200 | 386 |
|
18 | Прижим подшипника | N000-037-237 | 89 |
|
20 | Шестерня ведомая D46хd11 Z37 | N000-037-238 | 505 |
|
21 | Кольцо разжимное D14 | UM06-001-006 | 101 |
|
22 | Подшипник шариковый 696-2Z (15х6х5) OEPECE | U009-696-RS0 | 138 |
|
23 | Корпус редуктора | N000-037-239 | 556 |
|
25 | Стопор | N000-037-240 | 124 |
|
26 | Пружина стопора D9xh13 | U503-140-023 | 101 |
|
28 | Дефлектор | N000-037-241 | - |
|
29 | Гайка М6 | N000-023-515 | - |
|
30 | Шестерня ведущая D11хd7 Z11 | N000-037-242 | 303 |
|
32 | Прижим подшипника | N000-035-571 | 202 |
|
33 | Винт M4x10 | N000-018-626 | - |
|
34 | Ротор КД | N000-037-243 | 1 761 |
|
35 | Кольцо пылезащитное | N000-037-244 | 40 |
|
37 | Втулка подшипника 607 резиновая | N000-029-085 | 164 |
|
38 | Диффузор | N000-037-245 | - |
|
40 | Статор КД | N000-037-246 | 1 639 |
|
41 | Корпус статора | N000-037-247 | 2 557 |
|
43 | Щеткодержатель в сборе (пара) | N000-037-248 | 204 |
|
45 | Щетка графитовая (пара) 5х11х16 | N000-037-249 | 202 |
|
46 | Конденсатор 0.22uF | N000-019-847 | - |
|
47 | Выключатель S125G 8(8)A 5E4 | V000-003-405 | 226 |
|
48 | Кнопка выключателя | N000-035-579 | 170 |
|
49 | Тяга выключателя | N000-035-580 | 53 |
|
50 | Крышка корпуса статора | N000-037-250 | - |
|
52 | Прижим шнура | U253-120-047 | 101 |
|
54 | Шнур сетевой Rubber 2x1,5mm2 3m | U099-004-008-3 | 404 |
|
56 | Ручка боковая дополнительная | U503-210-019 | 303 |
|
